현대 기아
5W / CCNC 차종에 적용되는 내용입니다

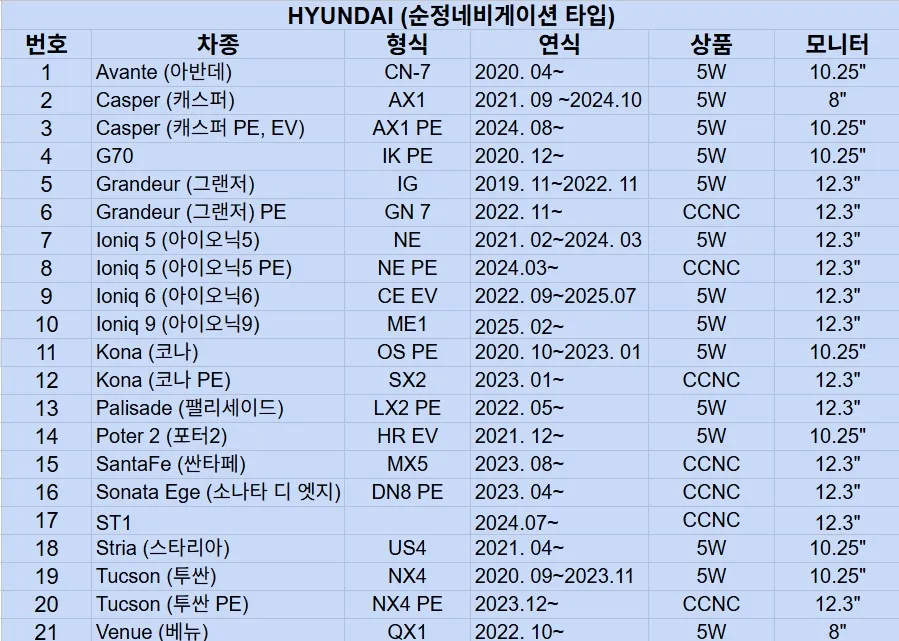

현대 자동차 차종리스트

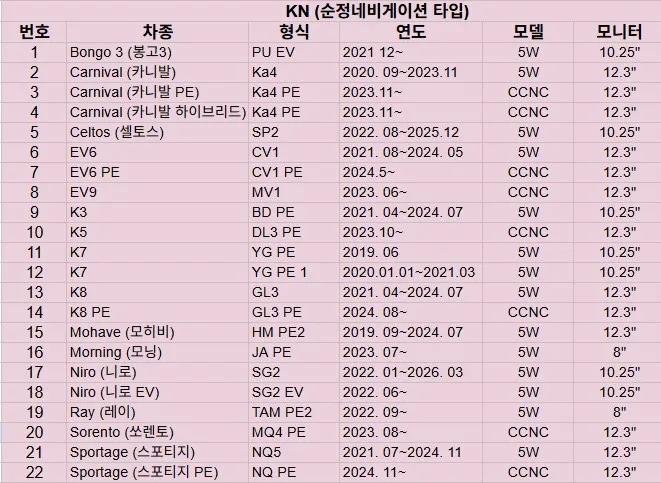

기아 자동차 차종 리스트

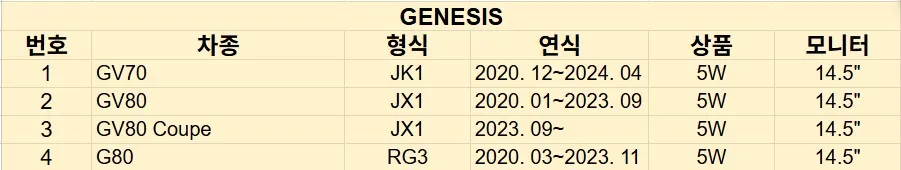

제네시스 자동차 차종 리스트
맥스프로 범용 퀵 부팅 방법 운전자가 도어를 열면 자동차 CAN 신호가 인터페이스 에서 ACC를 출력해서 어라운드뷰 ACC에 전원을 공급합니다 스타트 버튼 누르는 시간보다 빠르게 동작합니다 1. 도어신호 감지하면 어라운드뷰 ACC에 전원 출력됨 2. 인터페이스 MON 배선과 어라운드뷰 ACC 배선을 연결한다 3. 어라운드뷰 B+, GND를 연결한다 4. 시동이 꺼지고 도어가 닫히면 대략 5분 후 어라운드뷰 전원이 꺼진다(화면은 안나옴)

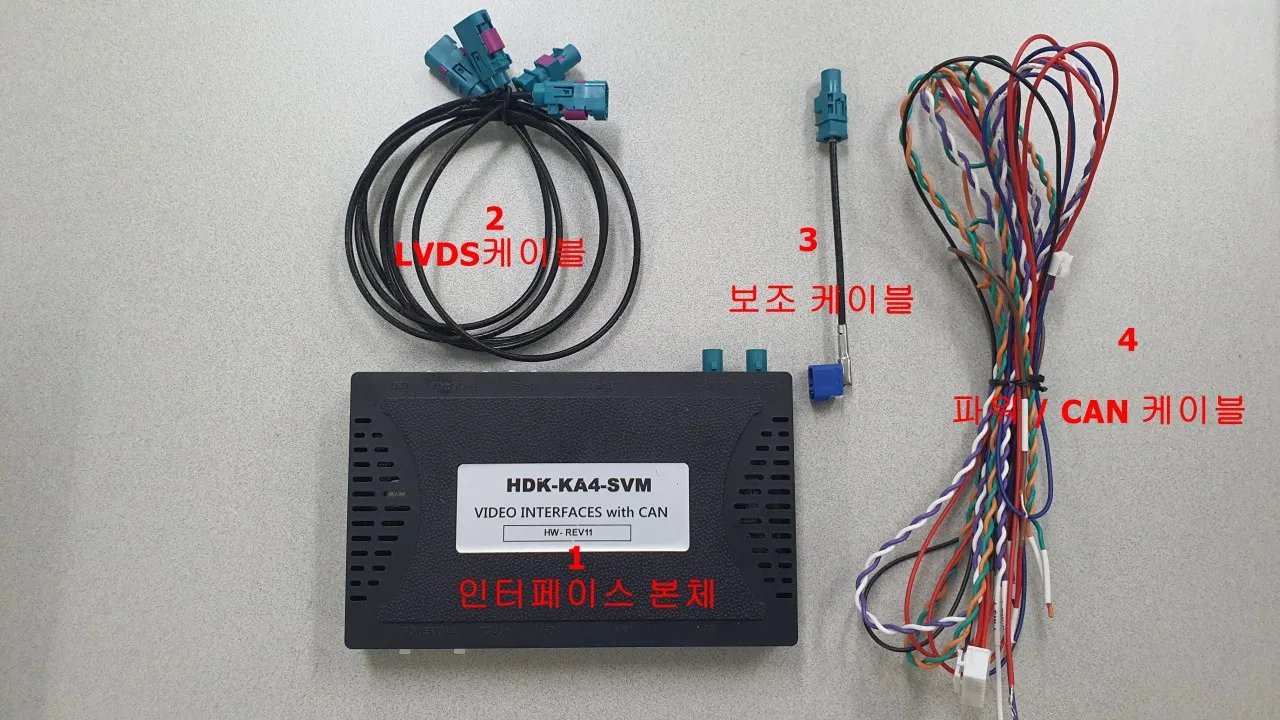

5W(구형) 차종은 3번 보조케이블 포함
CCNC(신형) 차종은 3번 보조케이블 미 포함

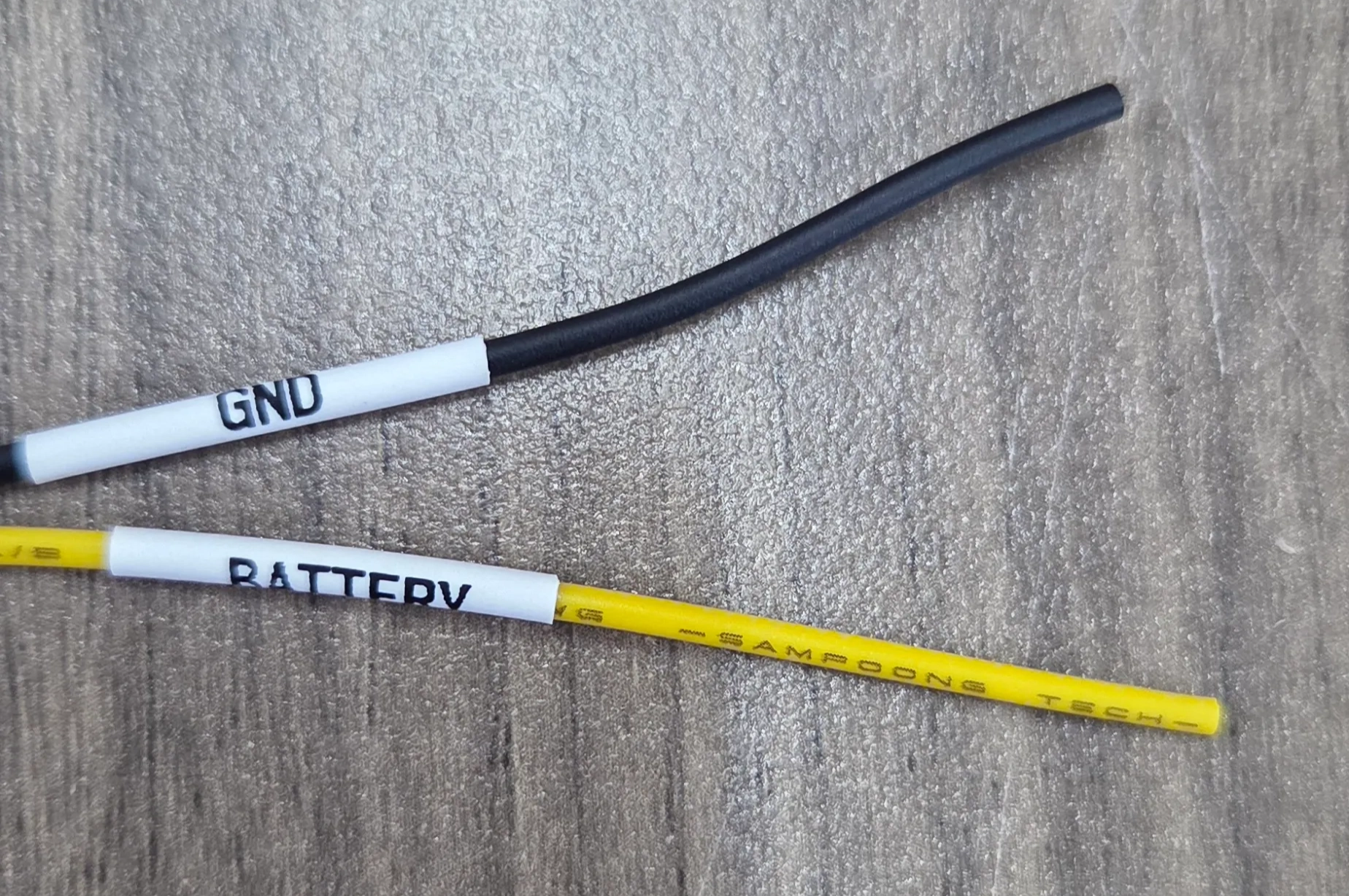

인터페이스 전원 - B+ GND
퓨즈박스 연결을 추천드립니다

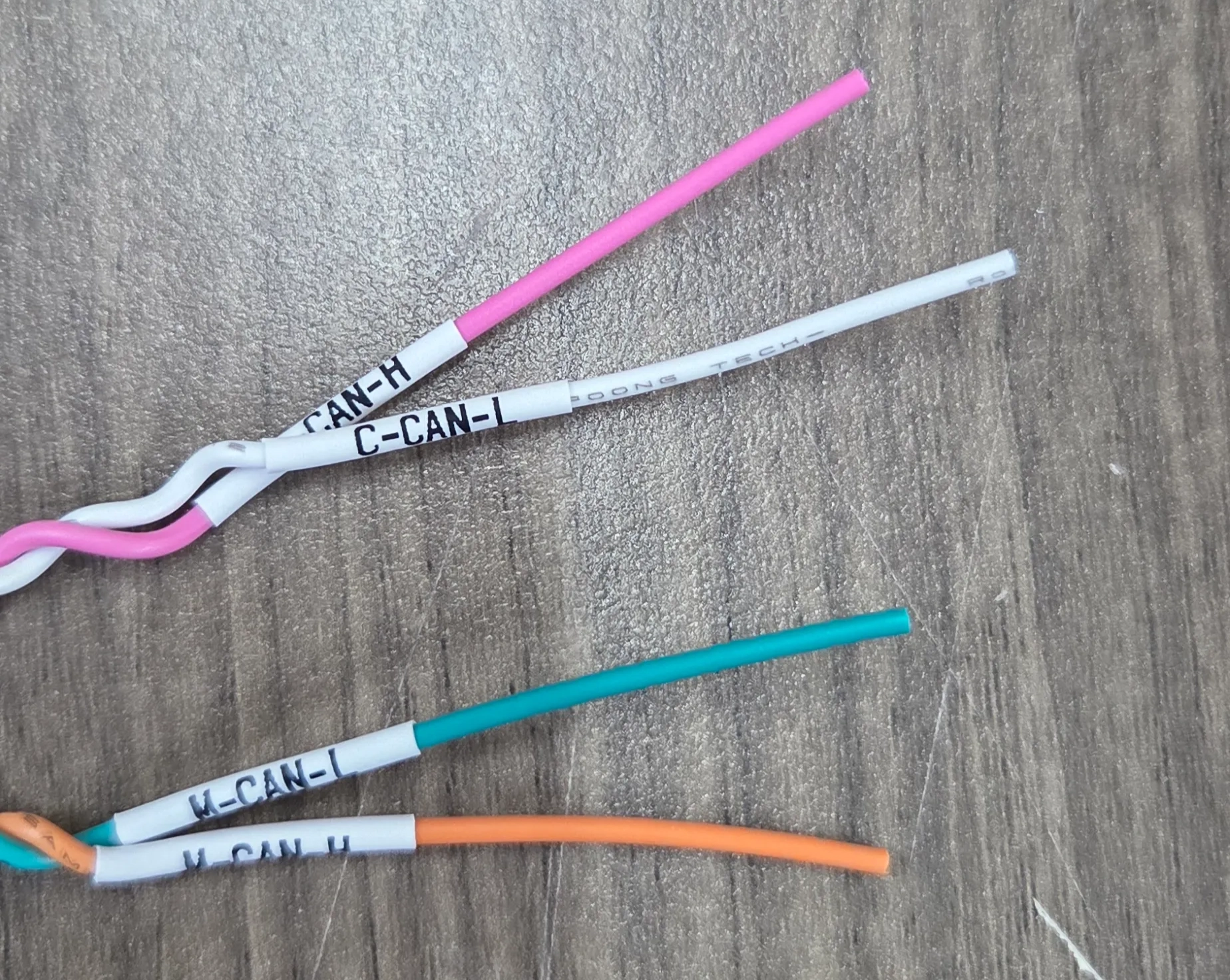

M can hi low
C 또는 I can hi low
인터페이스 메뉴얼 표기대로 연결해주세요

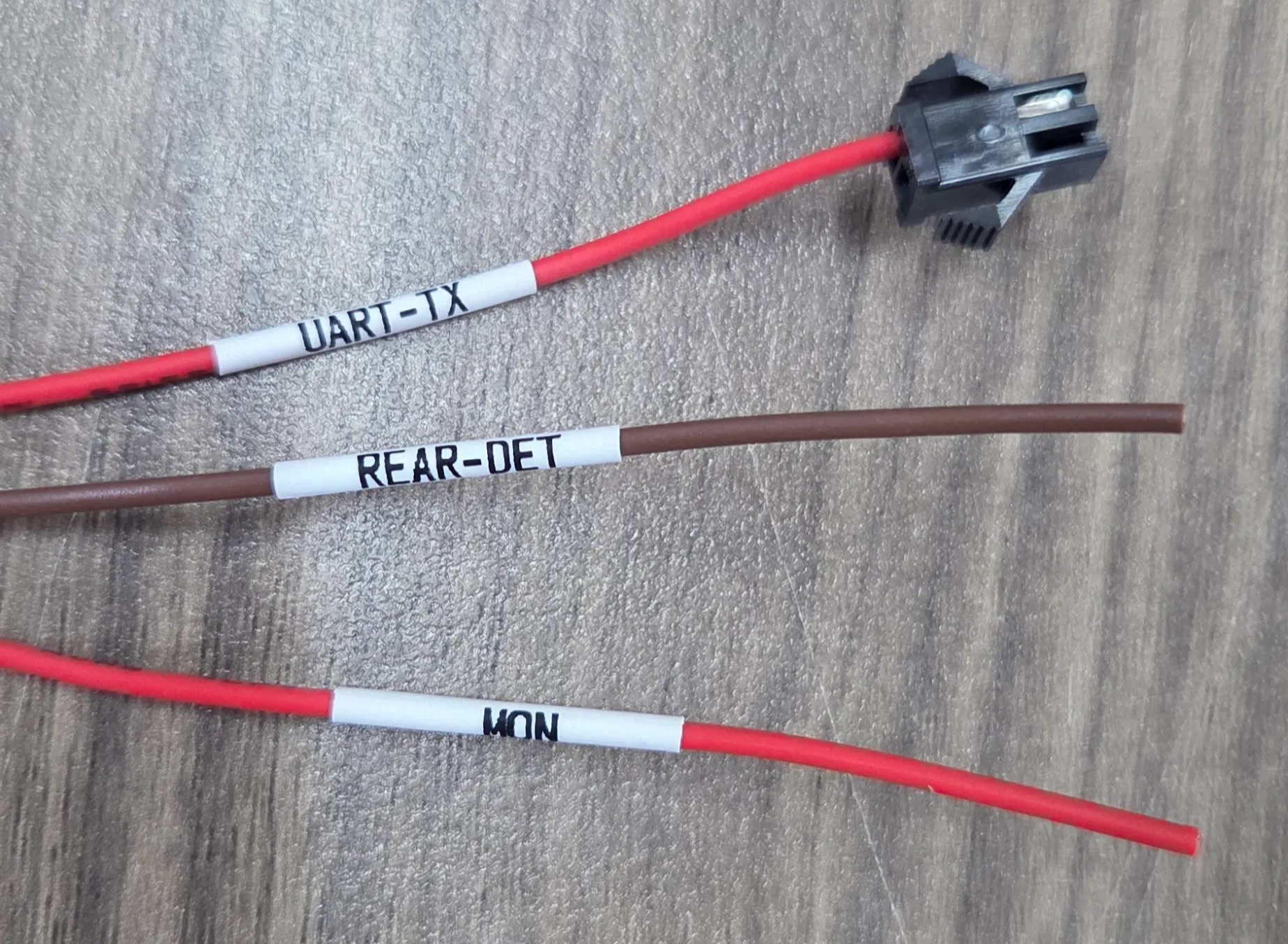

인터페이스 배선 정보
1.
UART - TX —> 어라운드뷰 UART에 연결
2.
REAR-DET — > 어라운드뷰 REAR-DET에 연결
3.
MON —> 어라운드뷰 ACC에 연결
