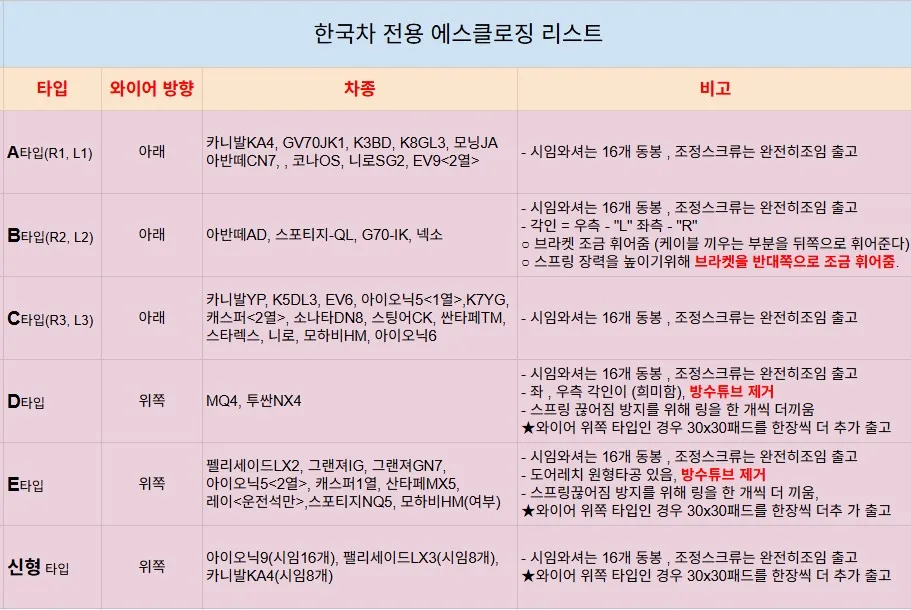

한국차 전용 에스클로징 적용 리스트 및 장착정보
해당 내용은
카니발 ka4 2020~2026 A타입 제품 설치 내용입니다
다른 차종들 작업하실때 참조하시면 좋습니다
1.

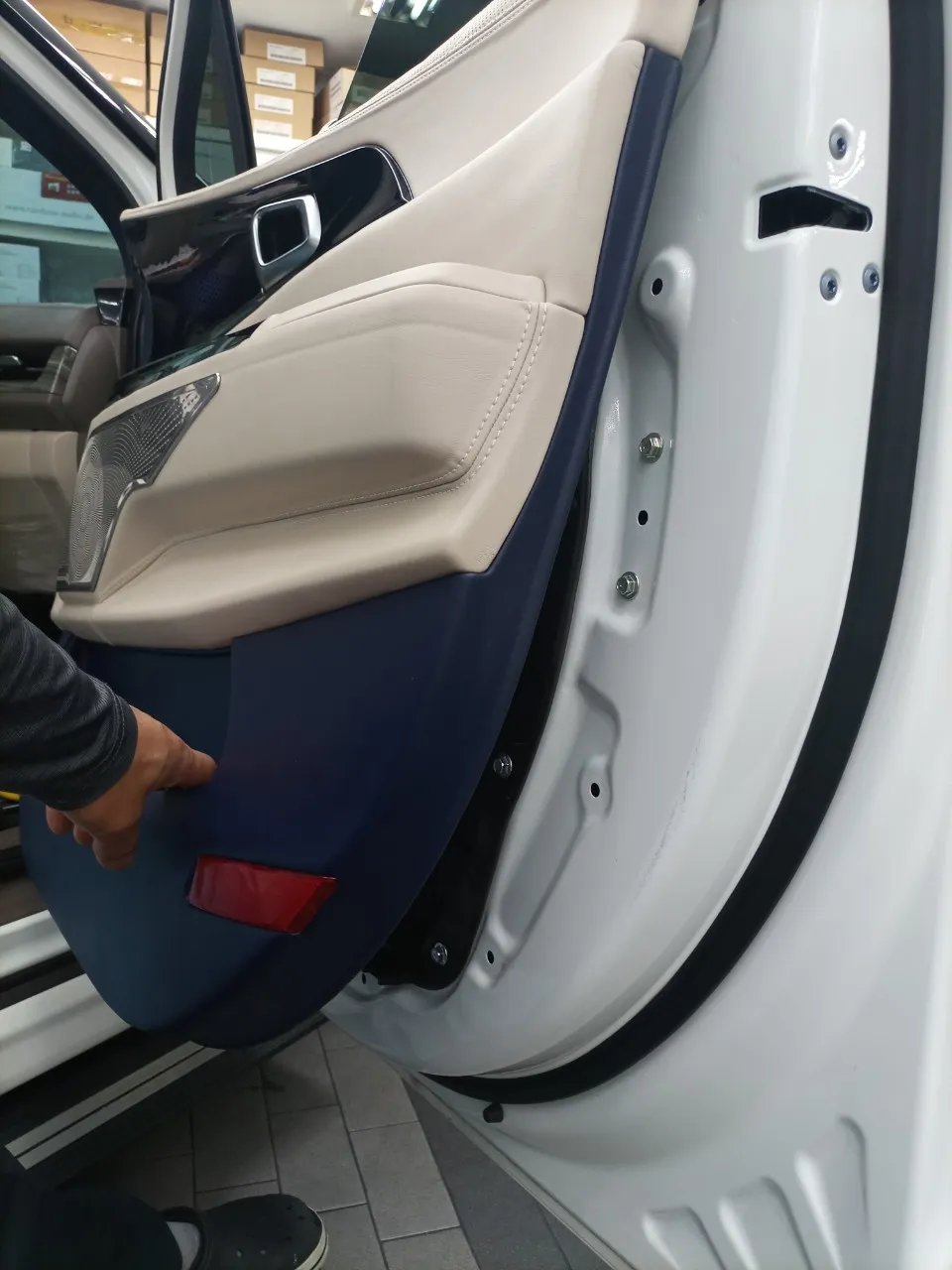

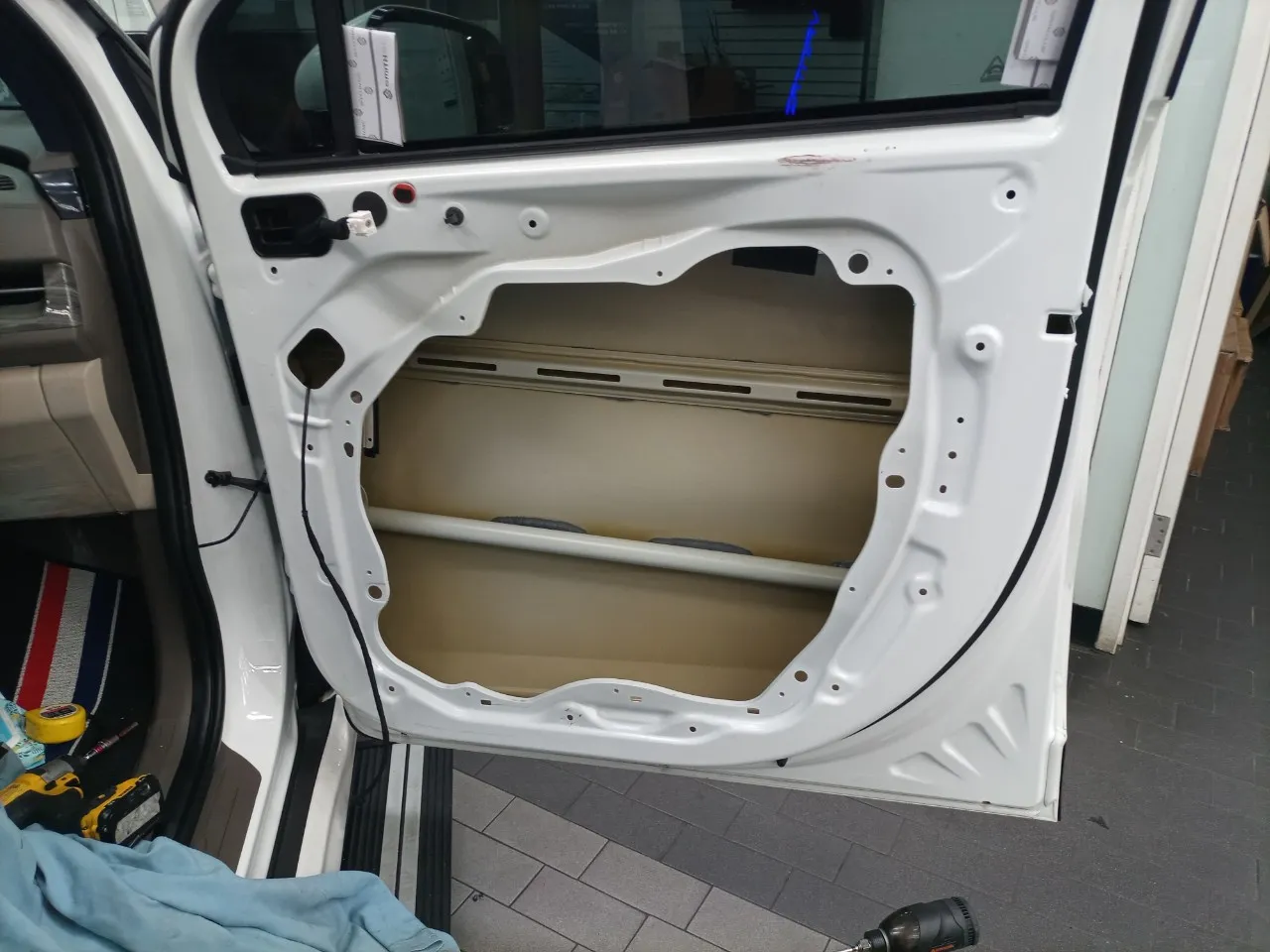

도어트림 탈거는 GSW 정보 활용
또는
유튜브에서
" HOW TO REMOVE 차종, 부위 " 입력하시면 다양한 정보를 보실 수 있음.
2.
내부트림 볼트를 살짝 풀러서 유리와 고정대를 분리한다.
3.
유리를 올려서 간지나 테이프로 이탈하지않도록 잘 고정한다
4.

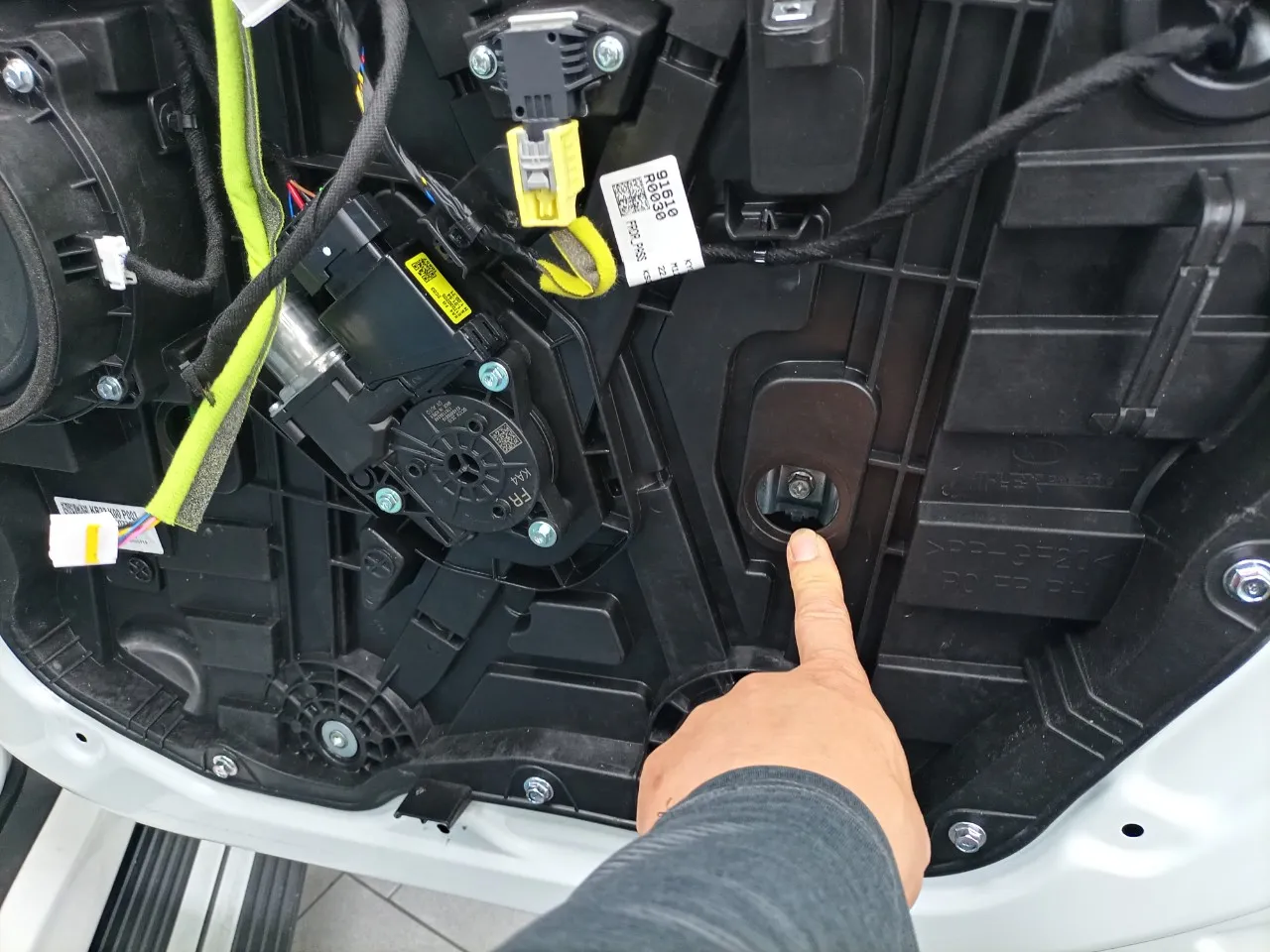

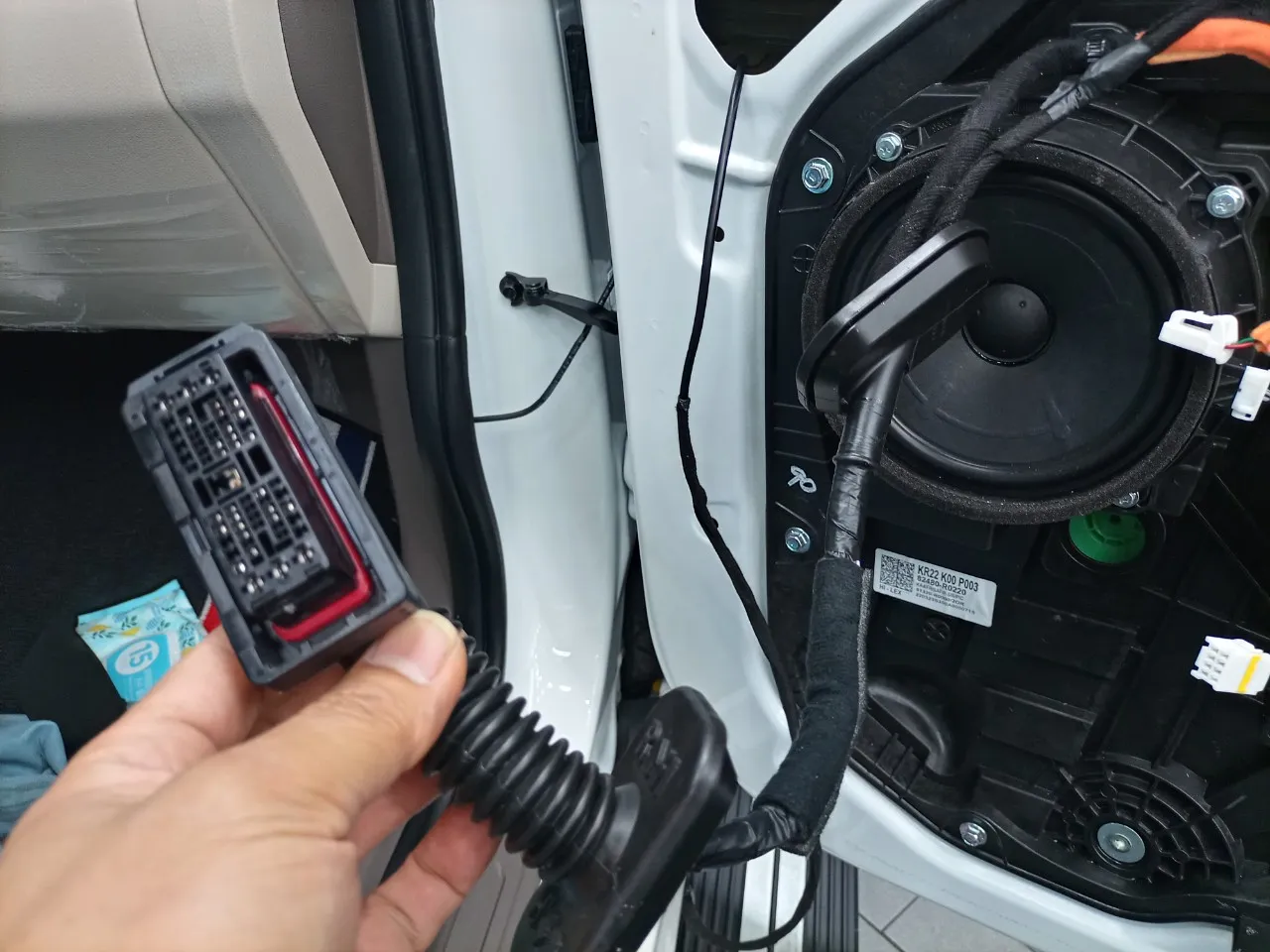

내부 트림 탈거하기위해 도어 커넥터를 제거한다.
5.

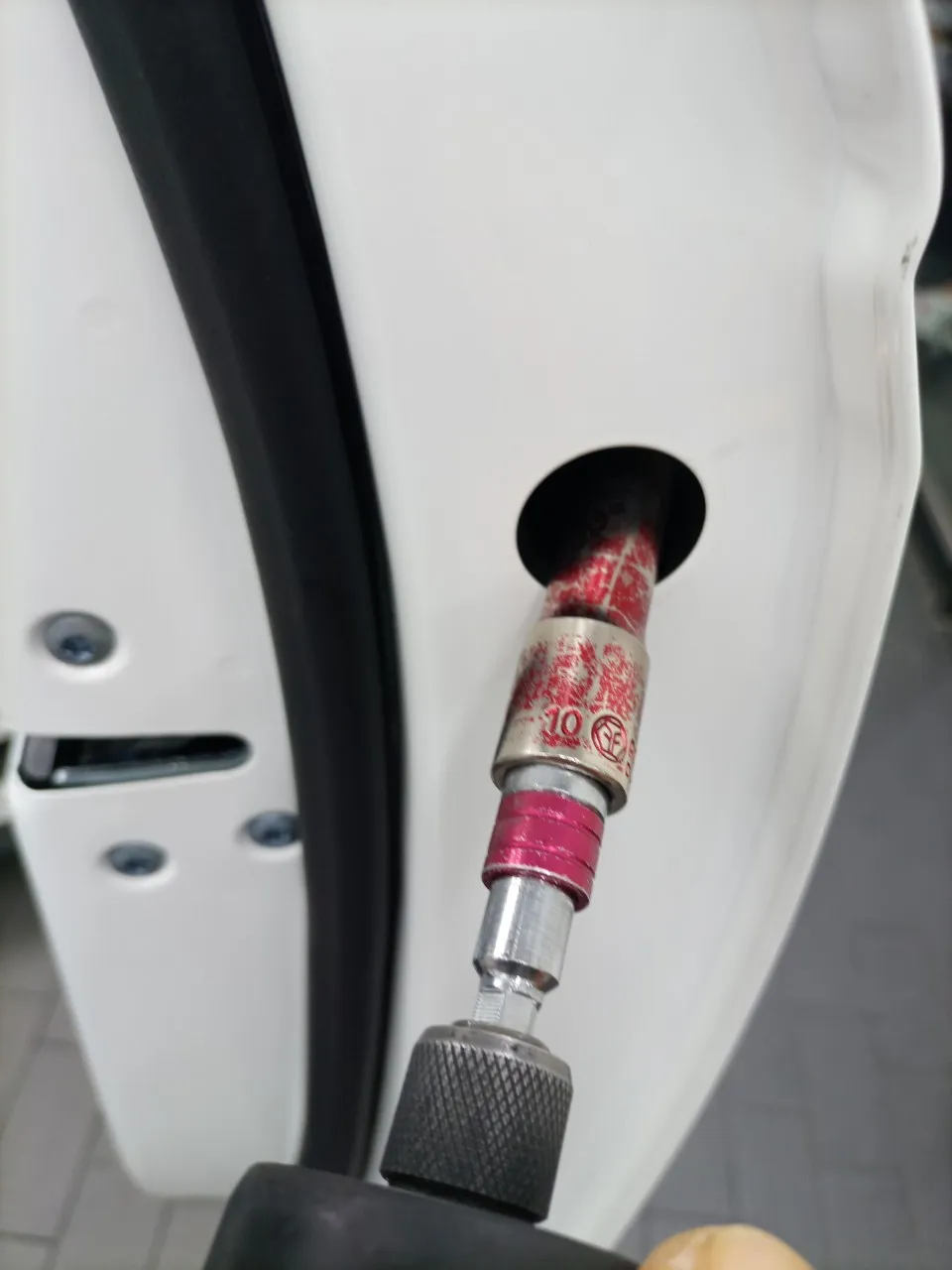

도어캐치(손잡이) 탈거를 위해 10mm 볼트를 살짝 풀어준다.
6.

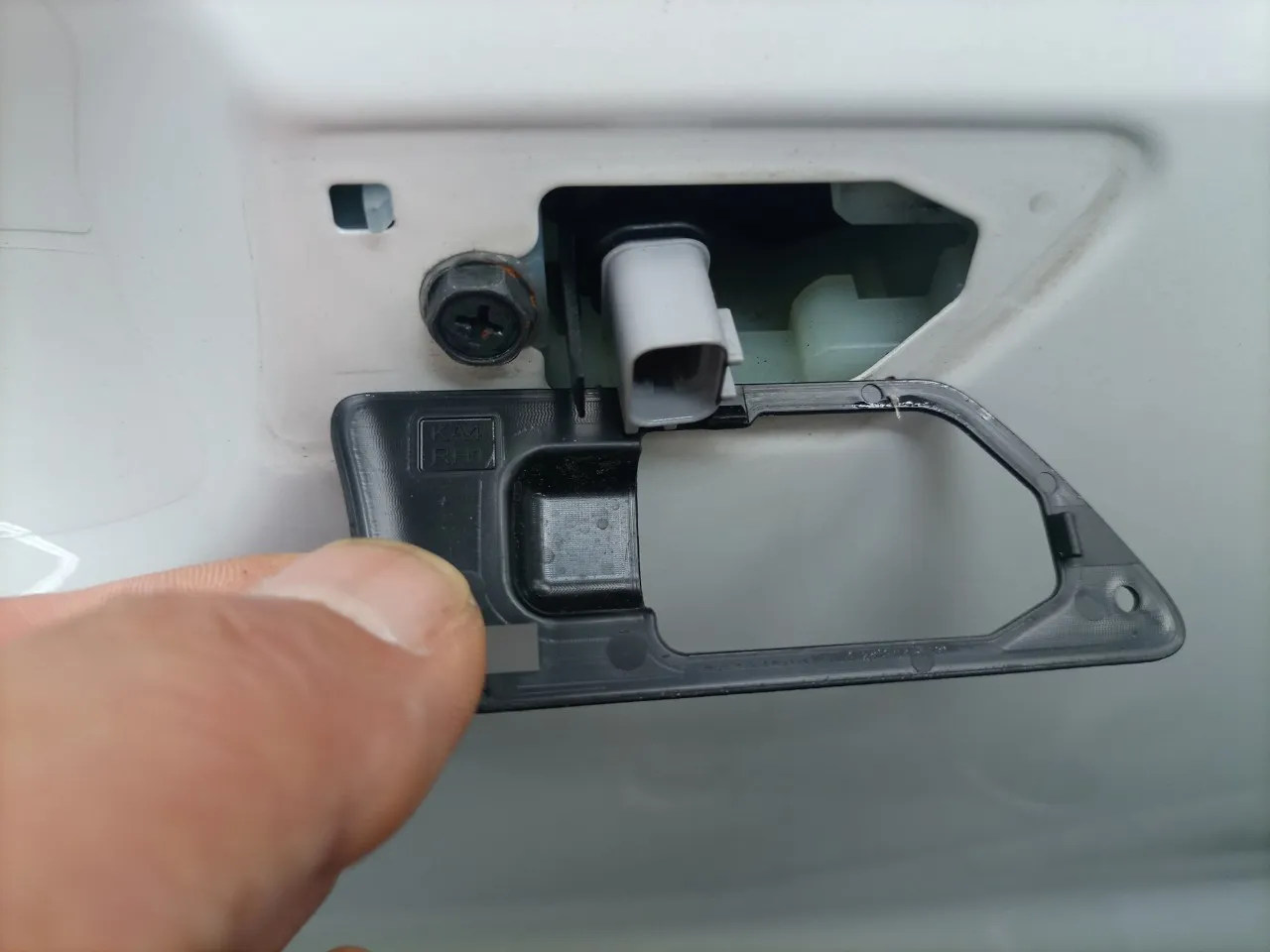

뒤쪽으로 밀면 손잡이가 분리됨.
7.

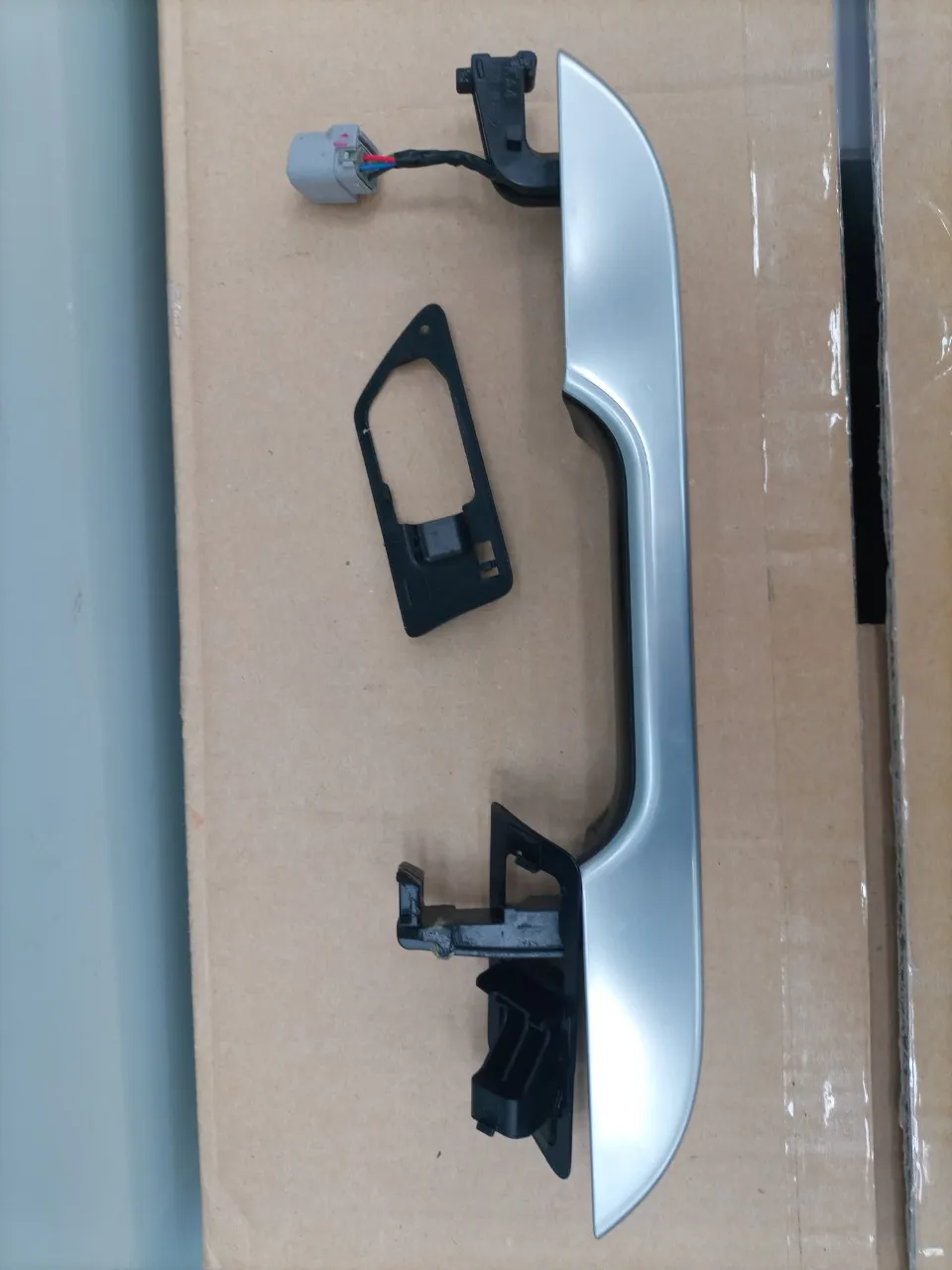

이렇게 구성됨. 탈거나 조립시 참조.
8.
10mm 히든볼트를 살짝푼다
9.
유리레일 고정볼트 두개를 제거한다.
10.

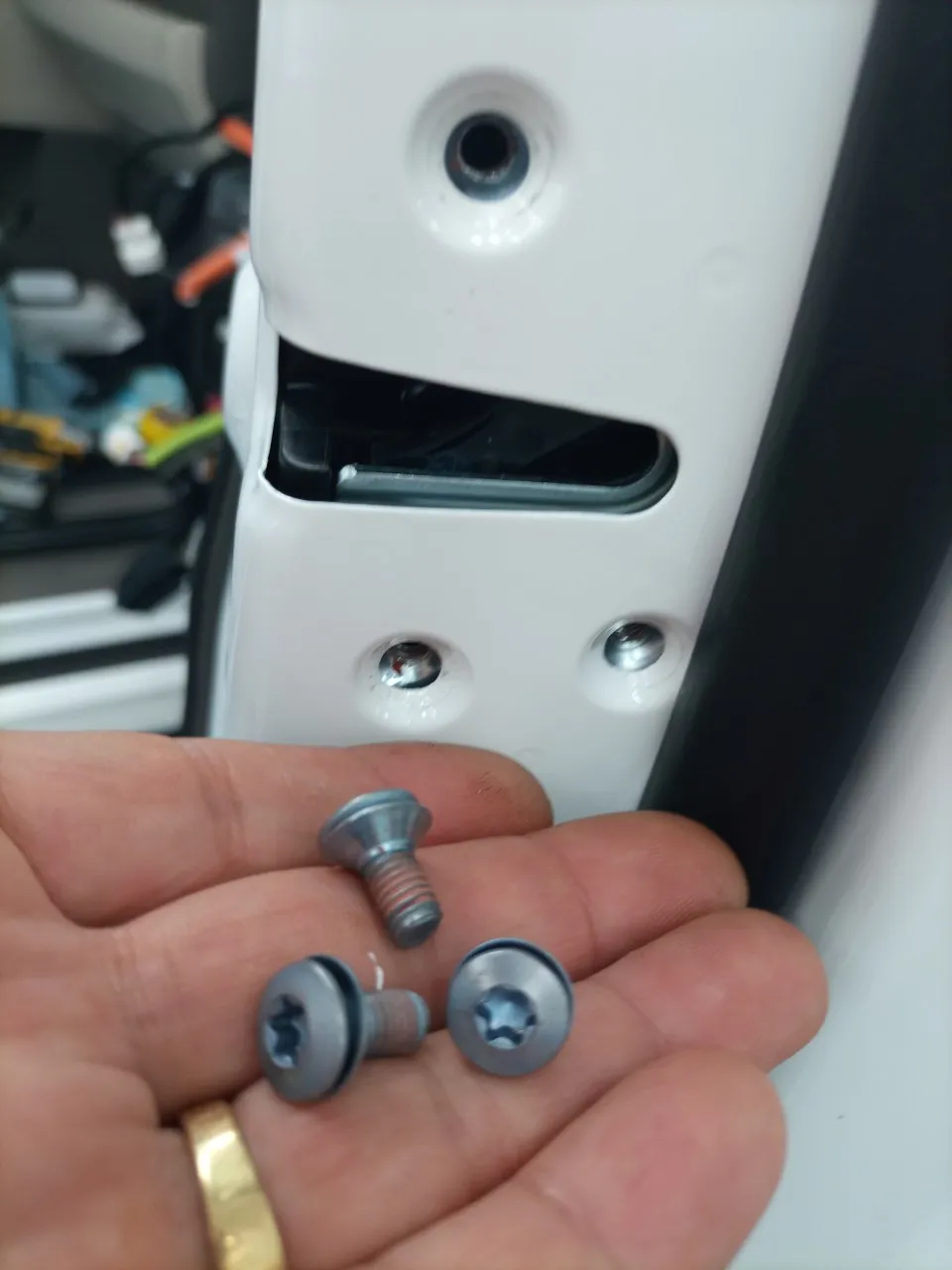

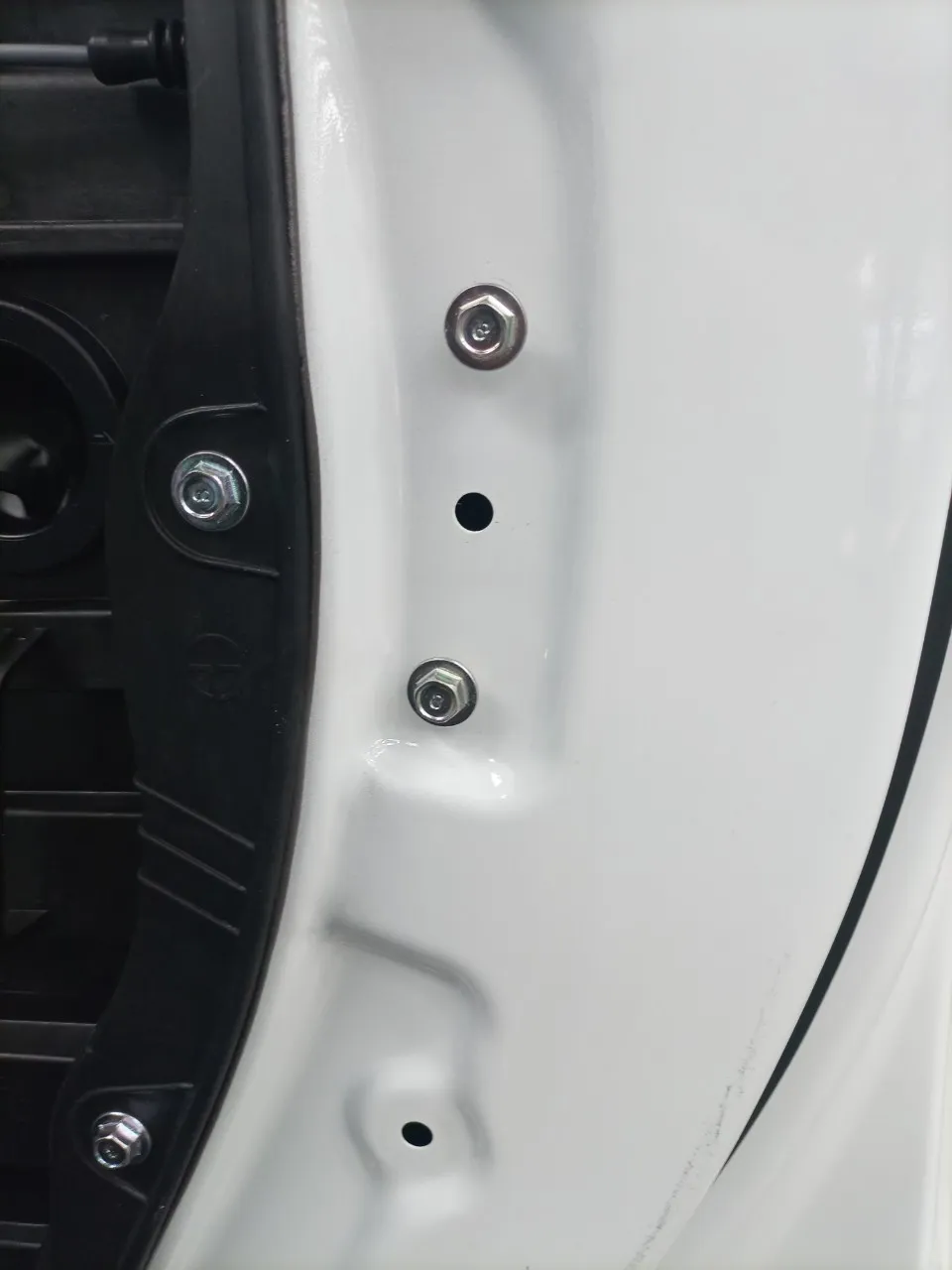

순정레치 고정볼트 T30 3개 제거.
※ 차종에따라
순정볼트가 짧을 수 있으니 좀 더 긴 볼트를 준비하는 경우도 있습니다...
11.

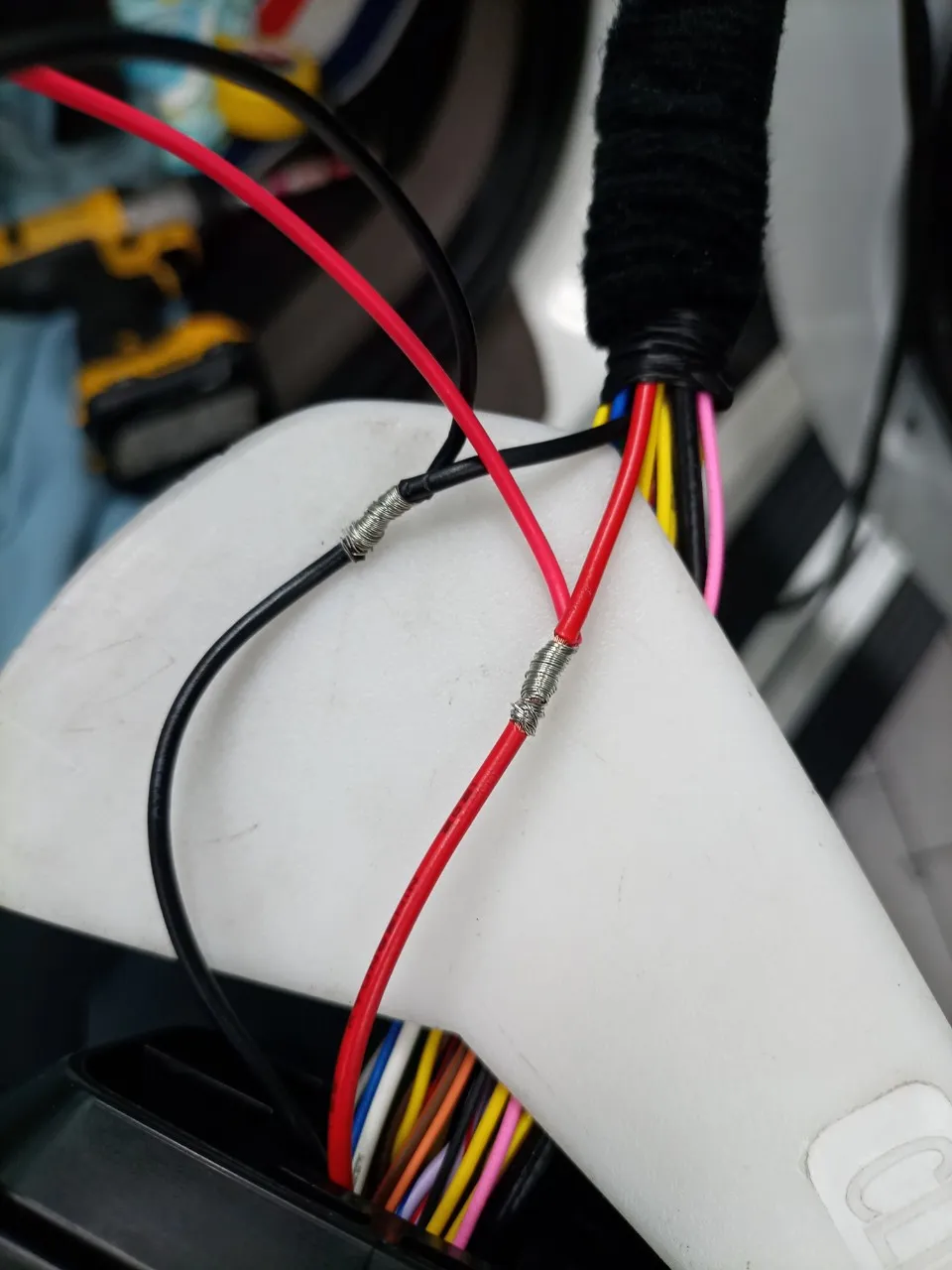

유리 모터 배선에서 B+, GND를 결선한다.
결선하고 모터에 커넥터를 끼우면 약3초간 모터 소리가 남(정상)
12.
모든 시공이 완료된 후 도어를 Lock 상태로 유지 한 다음 잠시후 리모컨으로 Unlock 했을때
Unlock 이 안되는 경우가 발생할 수 있음,
13.
순정캐치 금속철심이 있는 차종들은 클로징 설치로 인해서 뒤로 조금밀리면서
Lock, UnLock에 문제가 발생.
※영상 참조하면 인스톨에 도움이 됩니다,,,
14.

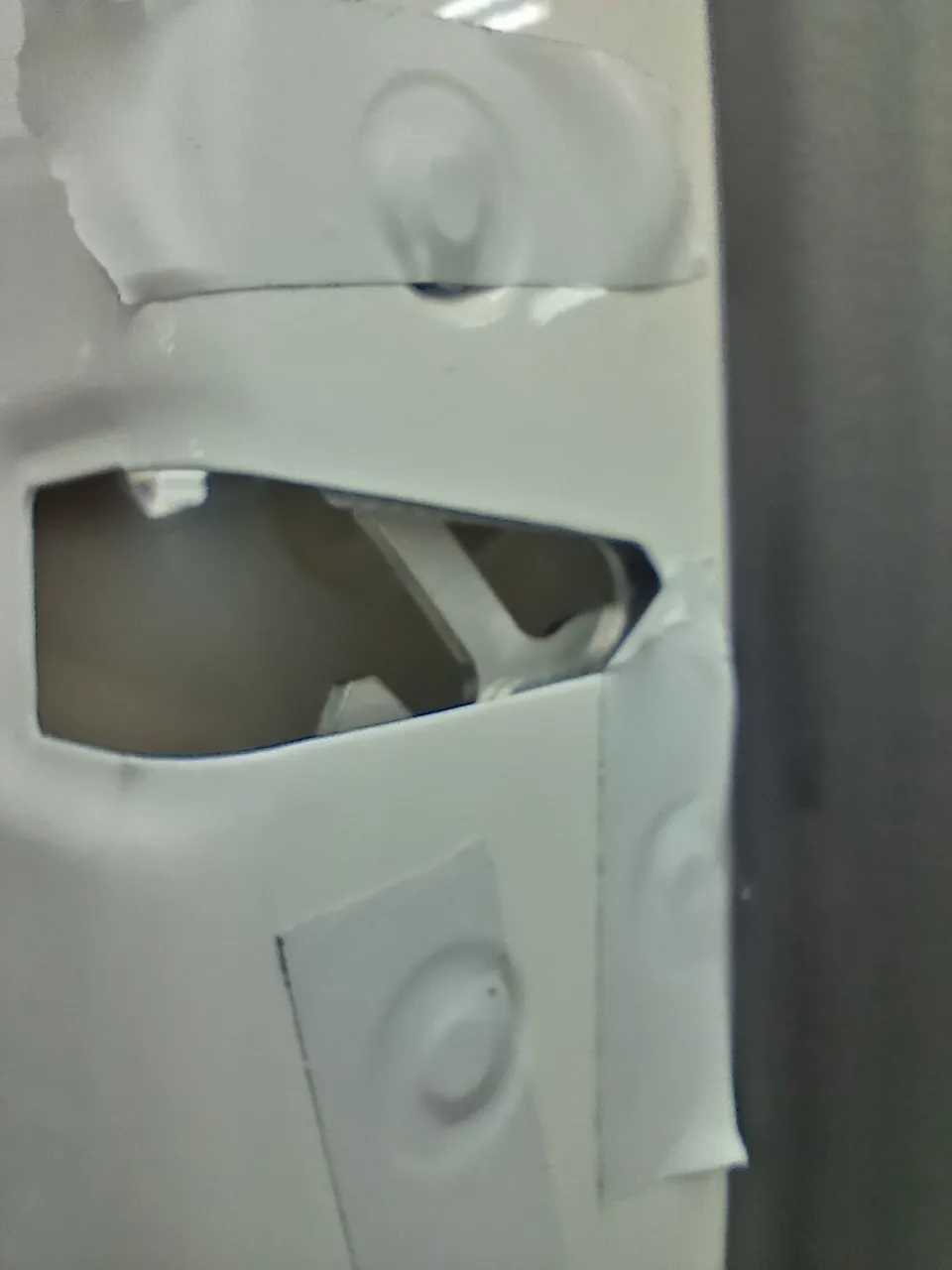

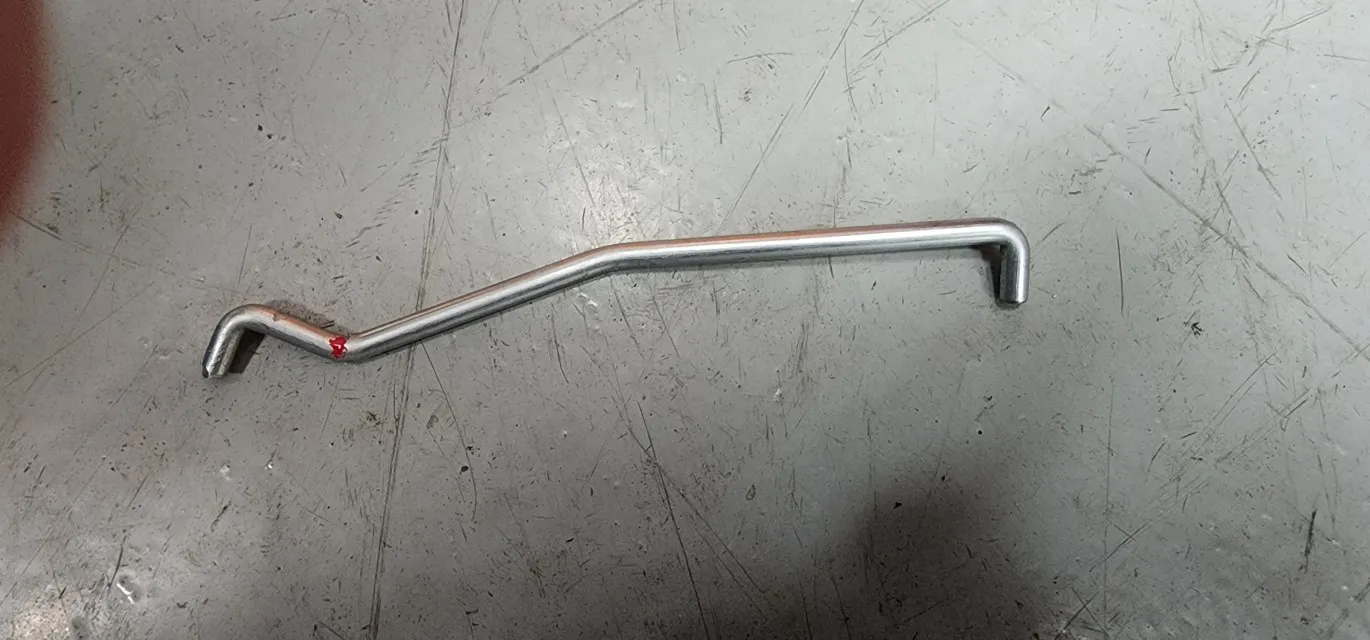

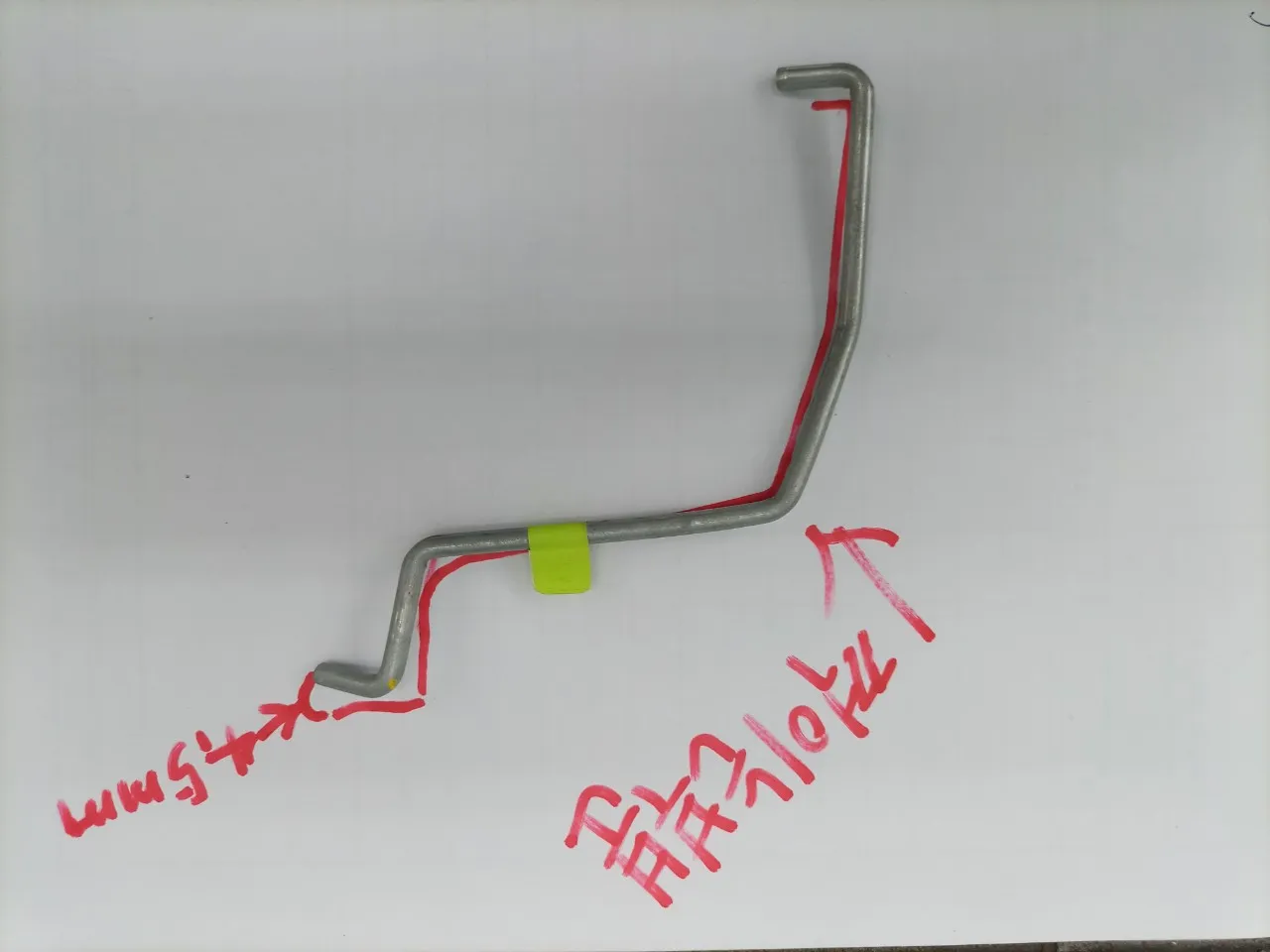

unlock, lock 금속 철심을 탈거해서 락, 언락이 자유롭도록 살짝을 휘어준다.
활 처럼 잡은 다음 안쪽으로 살짝 휘어주면 해결됨
금속철심이 있는 차종들은 조립전에 반복적으로 락, 언락을 하면 큰 문제없음.
※ 너무 많이 휘어주면 반대로 Lock이 안됨 ㅠ
15.
조립 후

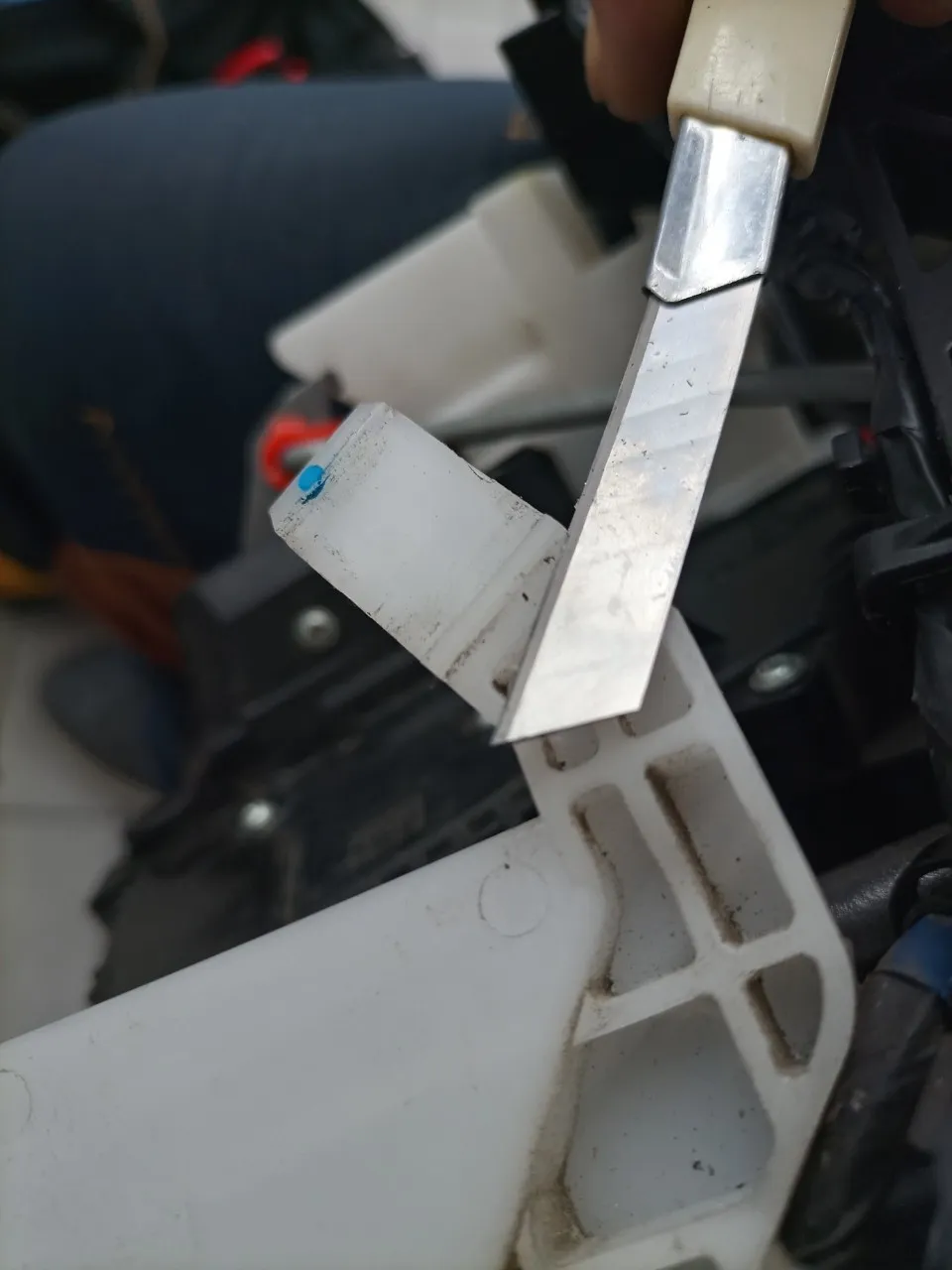

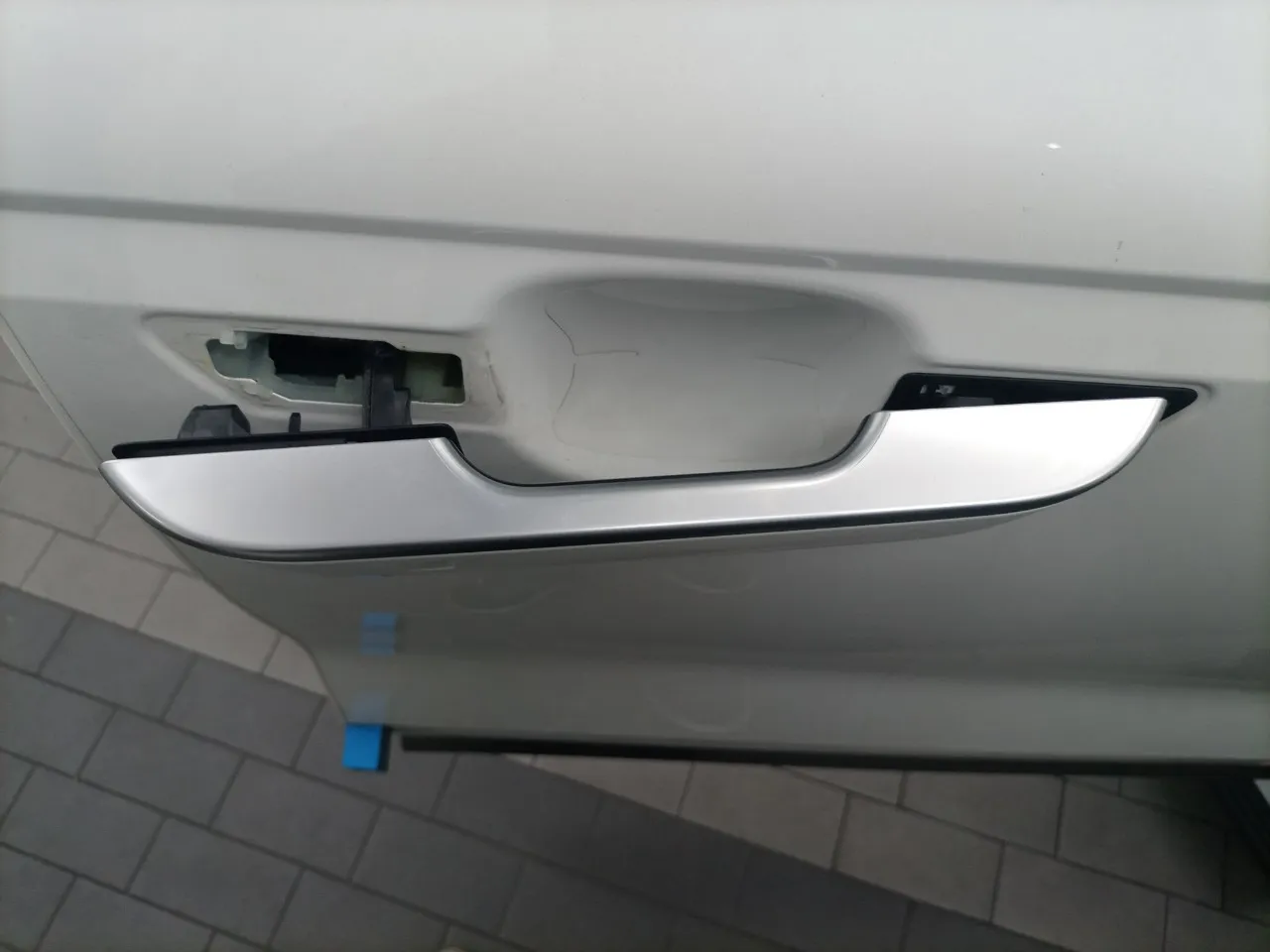

도어캐치(외부 손잡이) 부 자연스런 동작을 개선하기 위해 돌출부분을 칼이나 줄로 제거한다
(차종별 상이함)
방음지가 필요한 순간 ㅋ
설치하면서 철판을 두드리면서 고객과 상담해보세요
30% 이상은 방음작업 해달라고합니다.
16.
순정레치를 고정하는 T30 볼트를 미리 끼운다음 테이프로 임시 고정한다.
클로징 캐치와 순정 캐치를 원할하게 조립하기위해 본 작업이 필요함.
17.

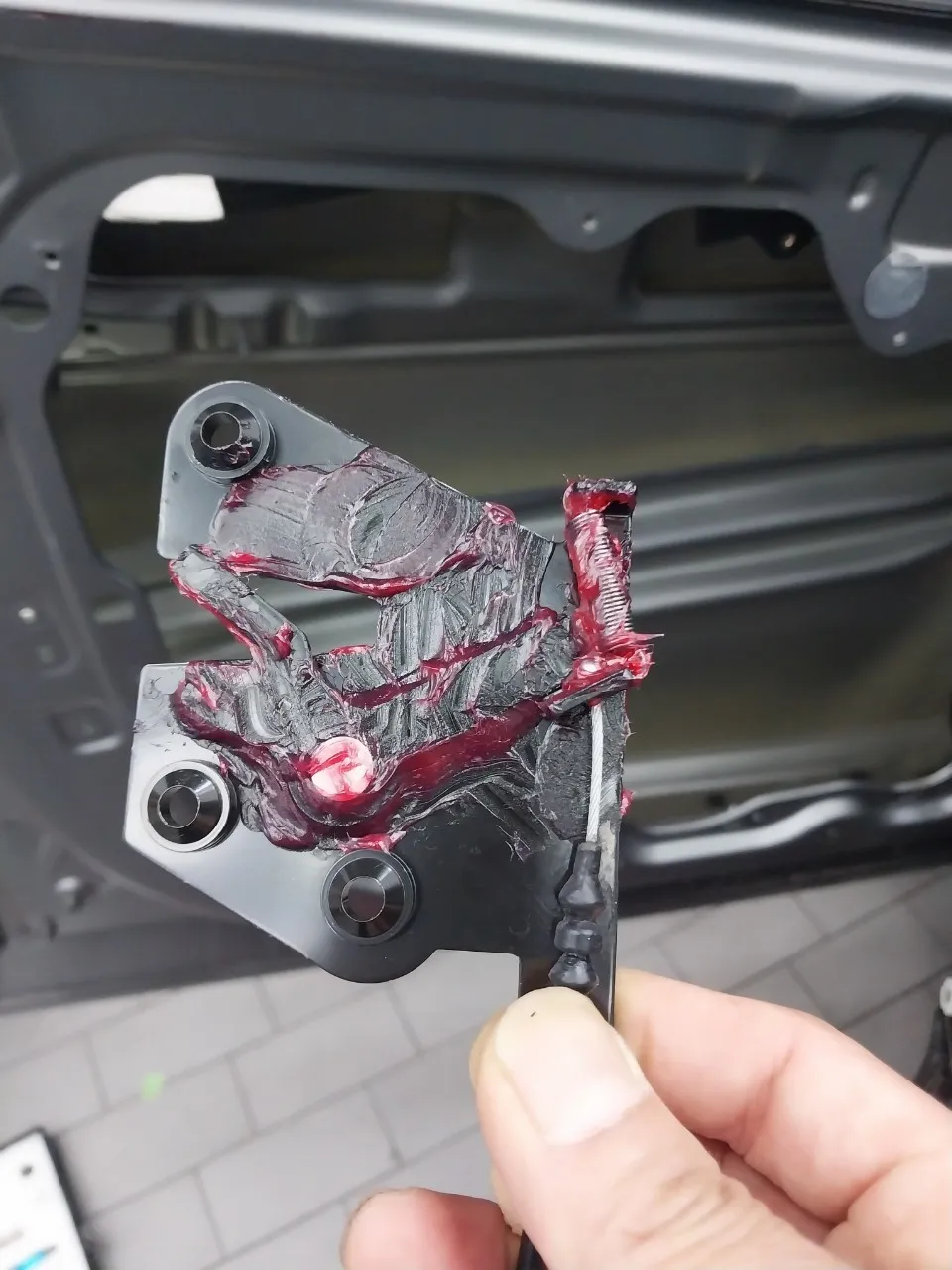

스프링등 움직임이 있는 부분에 " 차량용 구리스를 발라준다."
레치부분과 스프링까지 그리스를 안바르면 추후에 금속 마찰음, 클로징모터 부하등
다양한 이슈가 발생할 수 있어요,,
필히 작업해주세요,,
18.

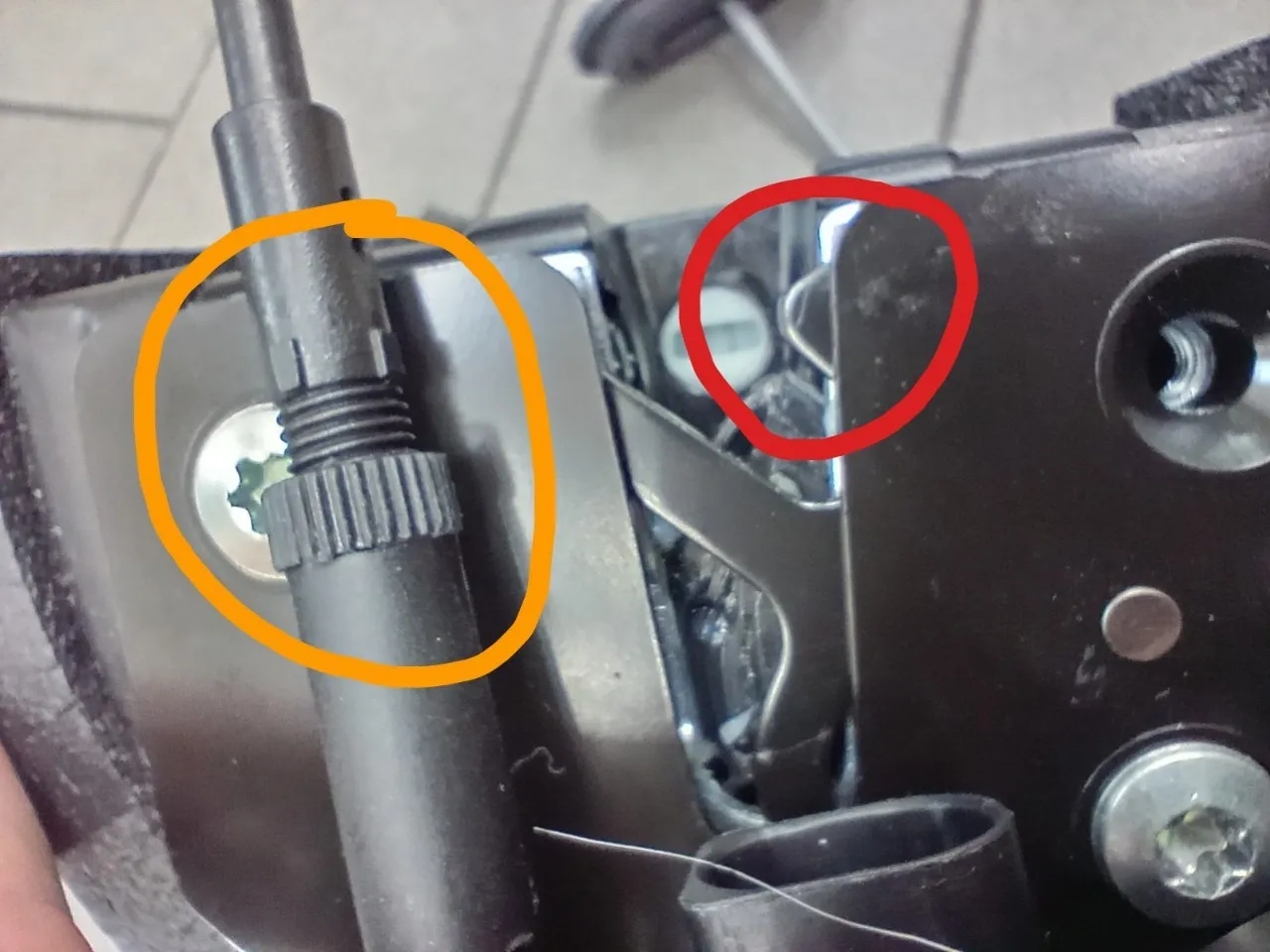

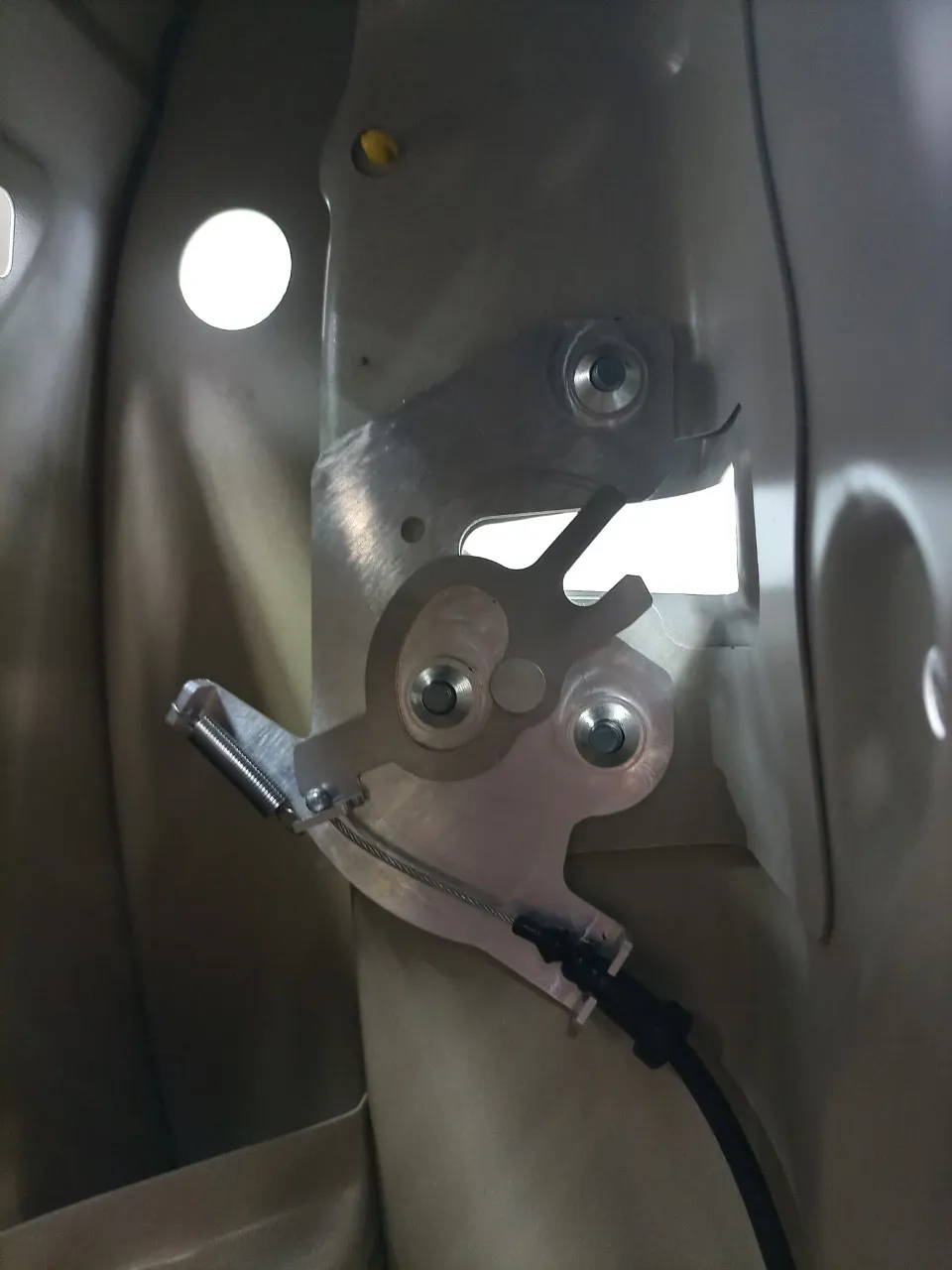

모터 앞쪽 볼트(주황)를 풀러서 모터전체를 시계방향 또는 반대 방향으로 돌리면
레치(적색)이 올라갔다 내려갔다 합니다.
19.
레치(백색) (위 사진의 적색과 동일함)
도어를 닫을때
차체에 붙어있는 순정 도어스트라이커와 간섭이 없도록 조절한다.
운전석쪽 클로징 모터는

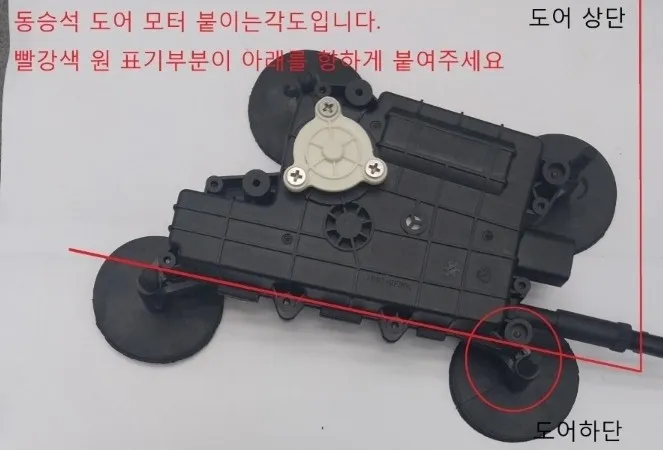

살짝 기울여서 시공해주세요.
20.

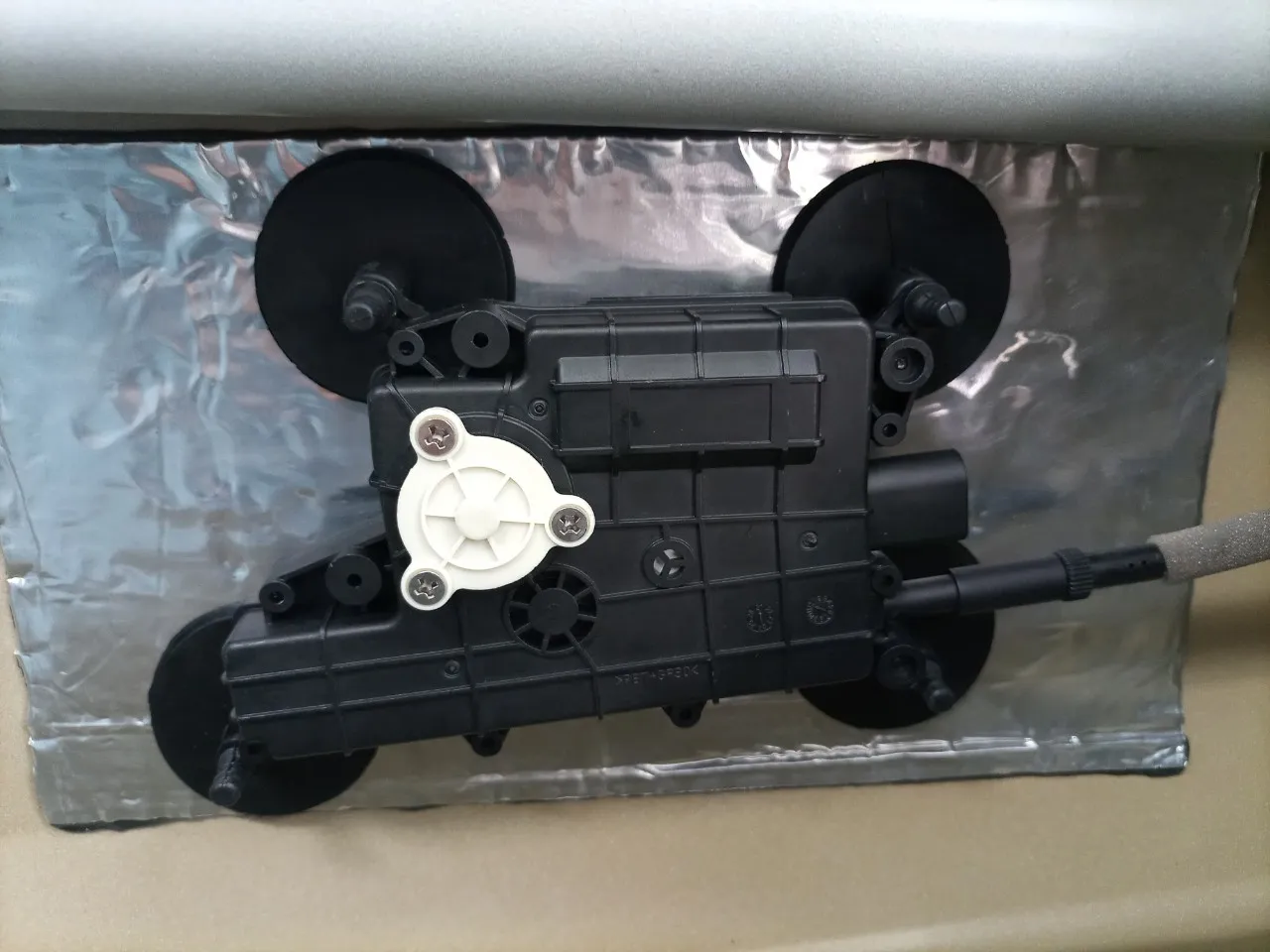

방음지를 도어에 붙인다음 고무댐퍼를 클로징모터와 결합한 다음 붙인다.
커터 칼로 살짝

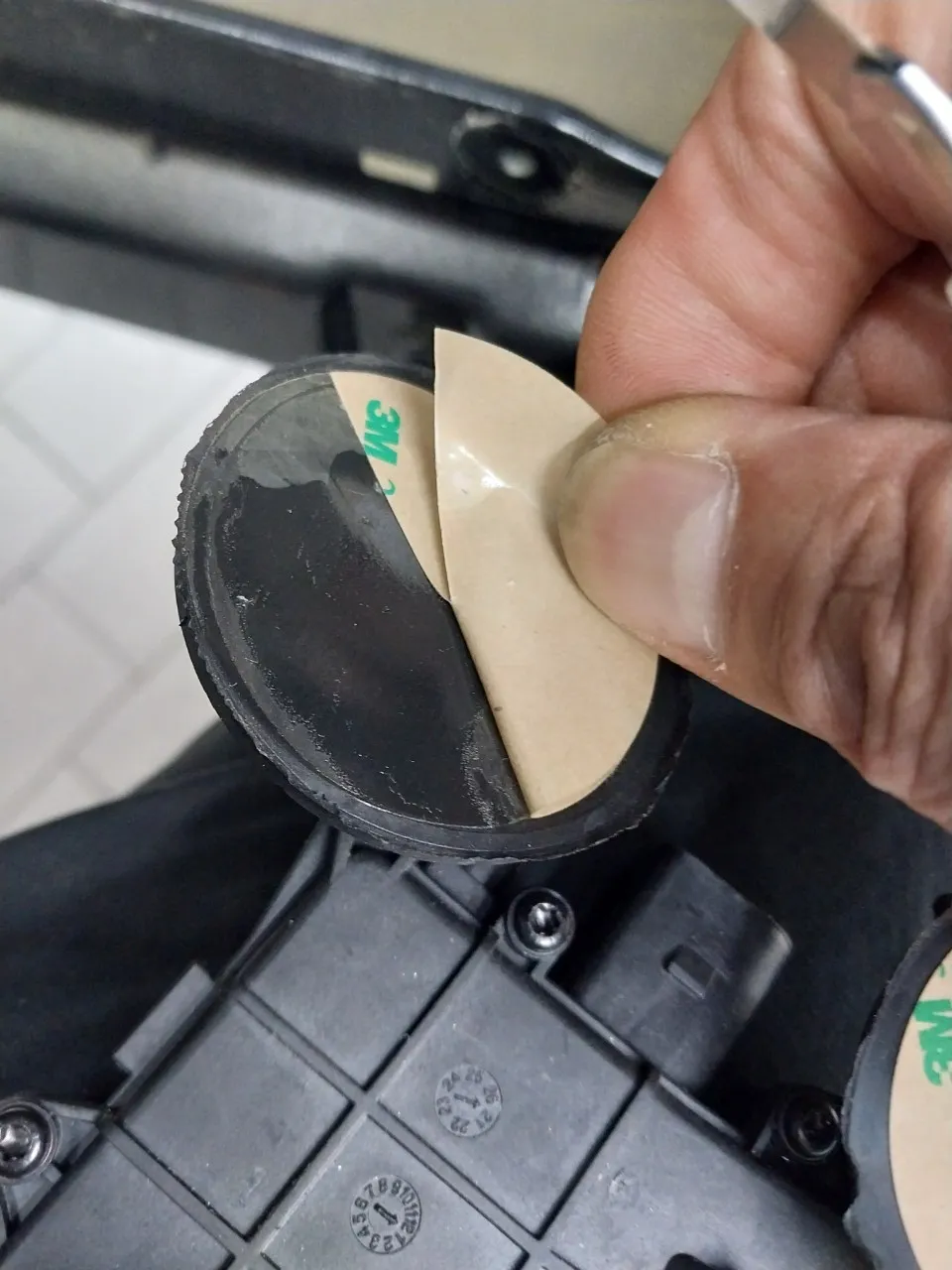

양면테이프 이면지를 잘 제거하고 붙이면
잘 붙어있어서 큰 문제는 없지만,
모터고정 고무등에 형제코크 발라주면
오래도록 잘 붙어있습니다
※중요함 21번 ~ 24번
21.

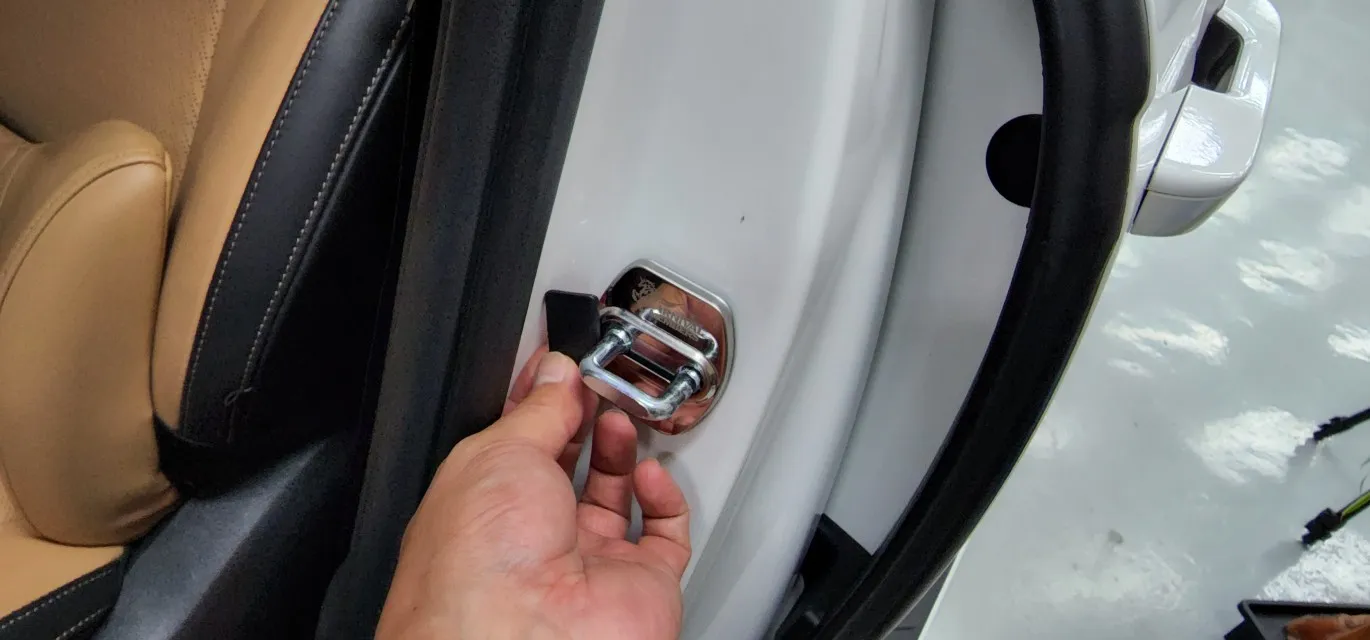

순정 캐치와 도서 스트라이커 간섭이 없도록 평와셔를 끼워준다.
※중요함
22.
차종과 클로징 안되는 증상에따라 12시와 6시가 아닌 9시방향에 와셔를 설치하는 경우도 있어요.
클로징이 잘 안될떄 적용하시면 좋아요,,,
23.
클로징이 안되는경우
위 내용처럼 도어 스트라이커와 도어레치 관계를 잘 만들어줘야 클로징 후에 락이 잘 걸립니다.
24.
모터 커넥터를 연결하기전에 수동으로 도어를 열고 닫으면서 스트라이커와의 간섭을 체크한다.
25.
정상적인 고스트도어 동작입니다
모두 이 모습을 꿈 꾸실텐데요, 기본적인 인스톨 능력에 부가적인 방법들을 적용하면
누구든지 작업할 수 있어요 ㅎ
☆고스트클로징 장착시 체크사항☆
1. 도어 단차확인 - 운전석과 동승석 도어의 단차가 조금씩 있음을 인지한다.
2. 순정레치 탈거 및 조립 - 순정레치를 탈거한 다음 순정볼트를 테이프로 고정
그 다음 클로징 레치와 순정레치를 설치한다
3. 모터위치 선정 - 클로징모터 설치 위치를 확인한 다음
도어레치 위치를 확인한다
(도어닫을때 스트라이커 간섭을 없애야함)
4. 모터 고정 - 도어에 방음지를 붙이고 댐퍼와 모터를 고정한다.
댐퍼 이면지를 잘 제거하고 방음지에 붙인다.
※ 운전석 모터는 앞쪽으로 살짝 기울여서 고정한다
5. 전원 결선 - B+, GND를 결선한다.
6. 커넥터 연결 - 커넥터 연결하면 모터 회전하는 소리가 잠깐난다.(이상 무)
7. 도어 스트라이커 간섭 - 도어 스트라이커에 평와셔를 설치한다.
8. 최초 테스트 - 클로징 안하고 도어를 먼저 닫은 다음
살짝 열면서 스트라이커와 도어레치 간섭을 체크한다.
9. 2번째 동작 - 클로징을 시도한다(대략 4 - 5초 소요됨.)
세이프티 기능이 포함되서 닫히는 과정에서 열면 열리지 않을 수 있으니 인지합니다.
10. 본격 테스트 - 여러번 클로징을 시도하기도하고 클로징 시도없이 강제로 도어를 닫아본다.
2번째 동작시 처럼 닫히는 과정에서 열어도 본다...
11. 문제점 - 클로징 모터 동작 후에 도어가 안 닫히면 도어 스트라이커 와셔를 더하거나
도어레치 위치를 수정해본다.
12. 도어레치 레바 부분과 스프링 부분은 구리스를 발라주시면 잡소음이나 향후 AS발생이 없습니다
꼭 구리스 발라주세요,,,
※※모터동작 불량시 긴급조치 ※※
1.
모터가 동작을 잘 안하거나 걸리는 느낌이 나는경우
제품교체 하기전에 현장에서 조치 할 수 있는 내용들입니다.
2.
와이어가 끊어져서 교체할때도 해당 내용보시고 진행하시면됩니다

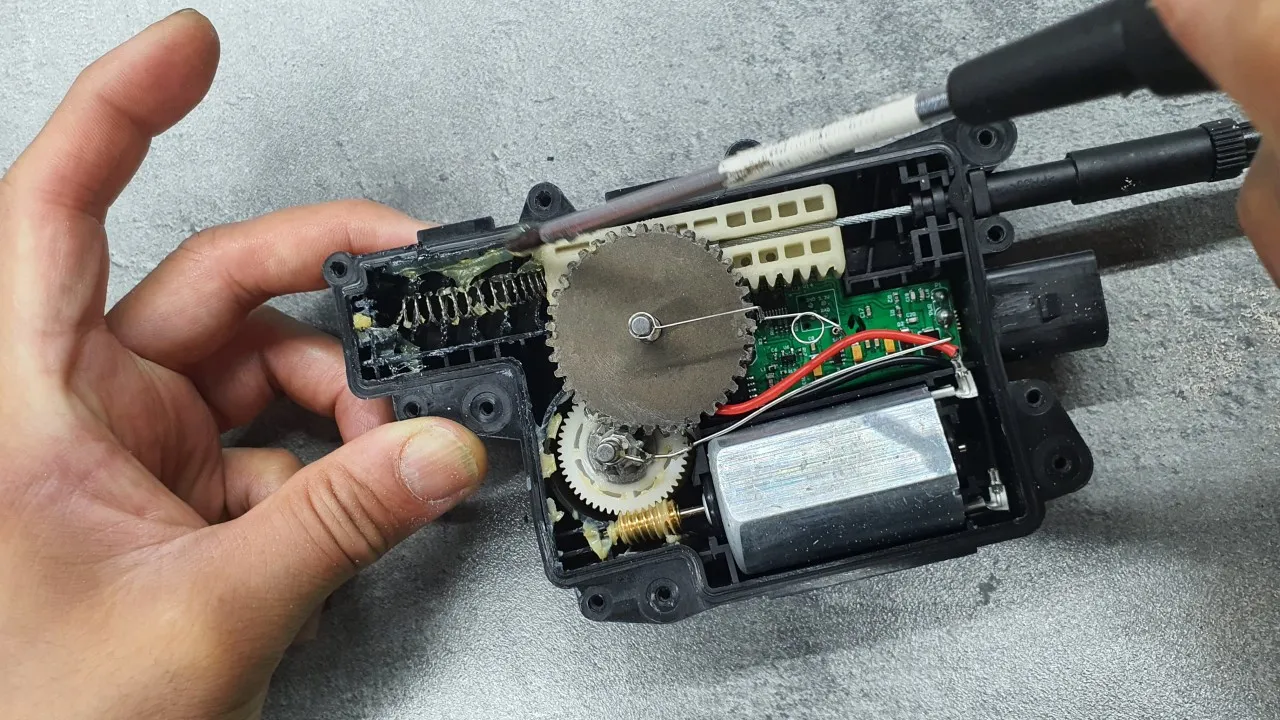

클로징 모터는 분해하면 이렇게 보입니다.

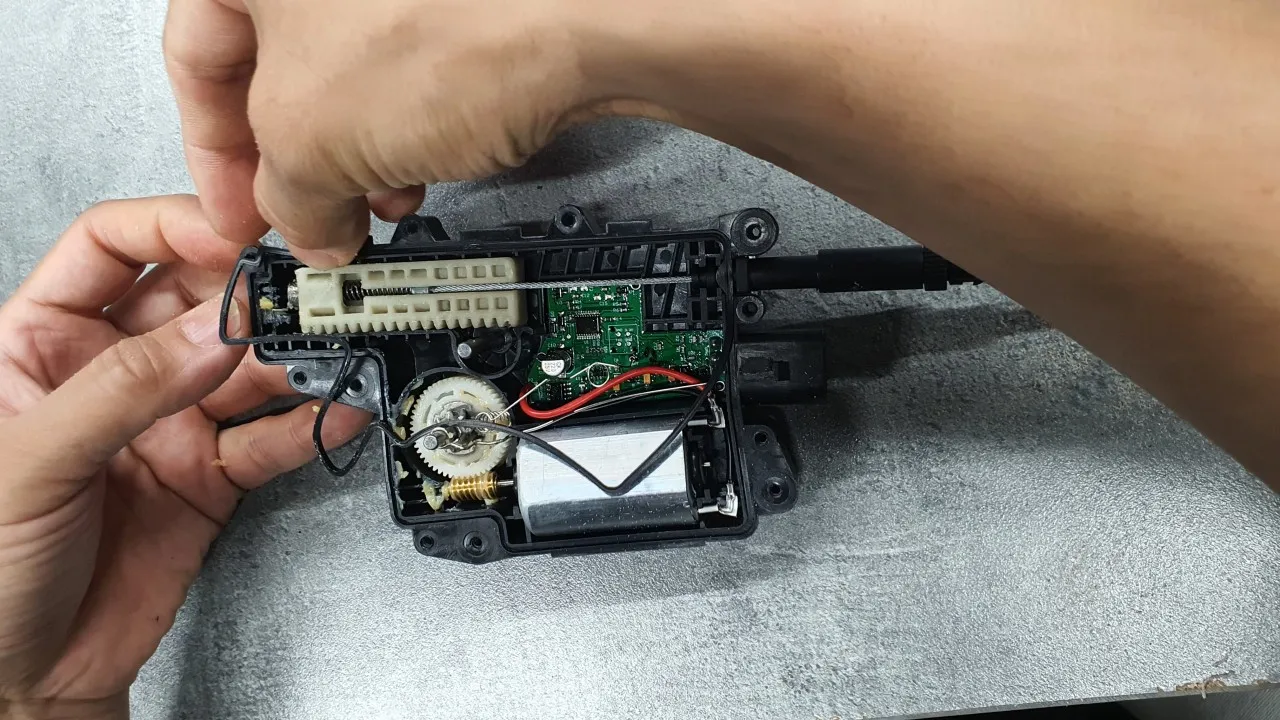

이 부분을 줄 또는 사포로 매끈하게 해줍니다.
와이어를 여러번 댕겨보면 줄 또는 사포질 한 차이점을 바로 확인 할 수 있습니다.
※
기본적인 인스톨 기술과 위 내용 읽어보시고 작업하시면 누구나 쉽게? 장착이 가능합니다
시공에 부담을 가지고 계시는 분들은 AP모빌리티가 진행하는 교육 프로그램에 참여해보세요,,
