위 모니터 사진이 있는 라브4 차종에 설치가능한 인스톨정보
- 토요타 전용 3D 어라운드뷰
- 인터페이스 일체형 3D 어라운드뷰
- 모든 케이블 잭바이잭 커넥팅
- 무타공 카메라 마운트 제공
- 초 고화질 3D 라브4 이미지
- 2D / 3D 뷰모드 동시지원
- 후진, 전원, CAN 배선 연결 X
- 장착시간 1~2시간 감소
- 장착이슈 최소화 (본체 1개만 시공)
- P.A.S 순정핸들 조향
- P.D.C 순정센서 연동
- 퀵(제로) 부팅- 시간, 날짜 자동 연동
- 자동차 속도 연동
- 순정 모니터 터치연동
- 비상등 연동
라브4 딥스위치 정보
1245 on
토요타 설치 주의사항
1.
어라운드뷰 본체(HOST) 전원을 연결한 다음 오디오쪽 전원 코드를 꼽는다
2.
순정 카메라 커넥터는 꼭 연결한다.
3.
딥스위치는 1234 on 또는 45 on, 135 on 로 설정해본다.

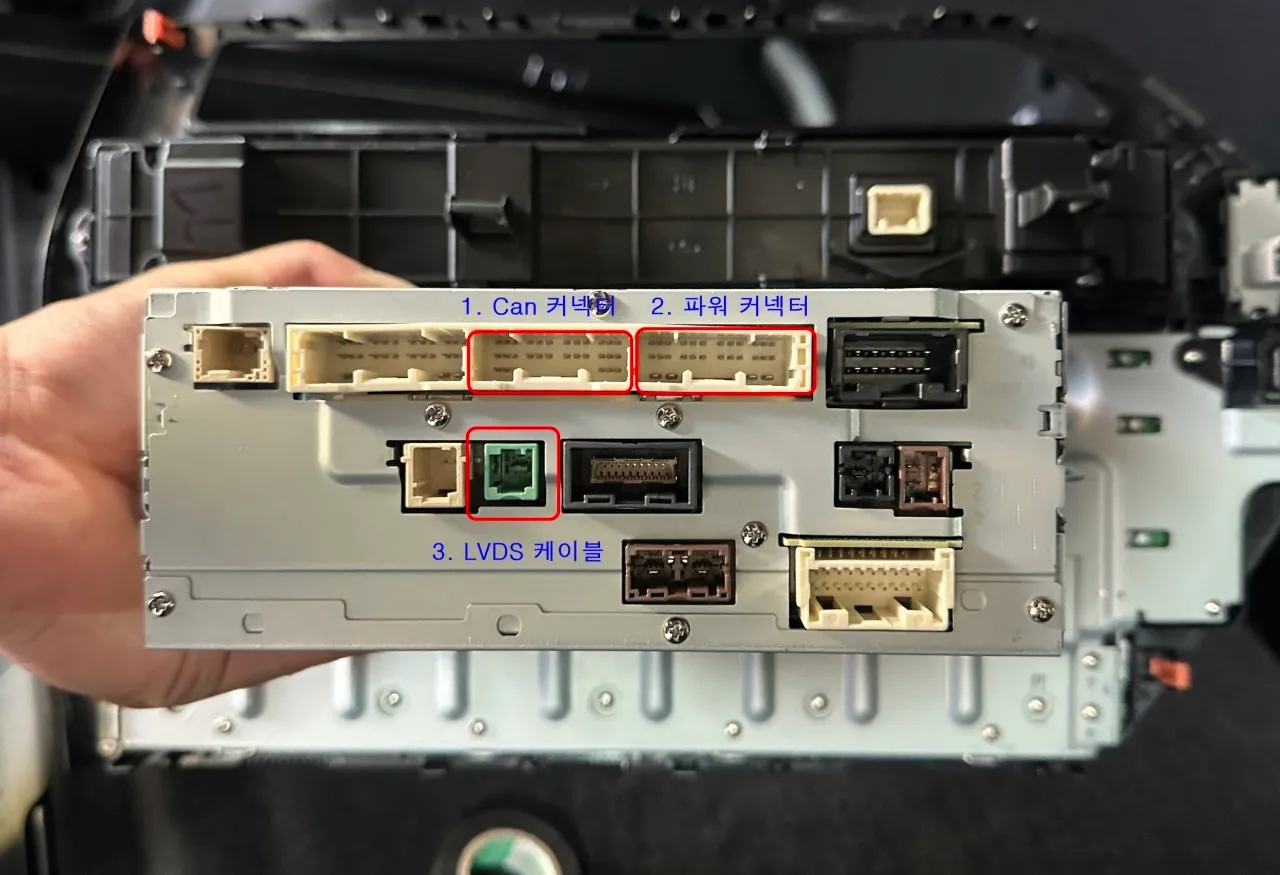

순정 오디오 정보

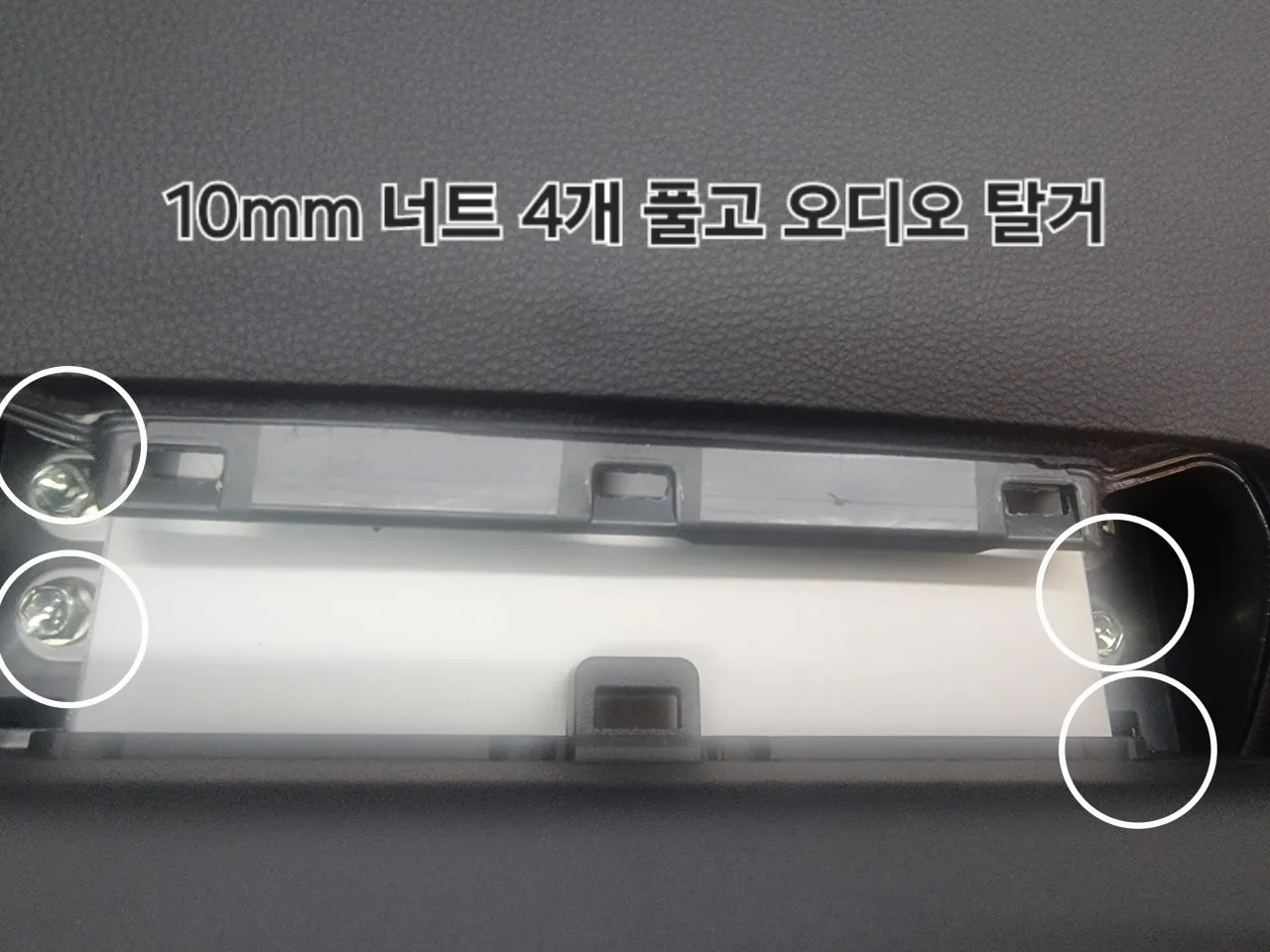

모니터 뒷쪽 커버열고 볼트4개 푼다

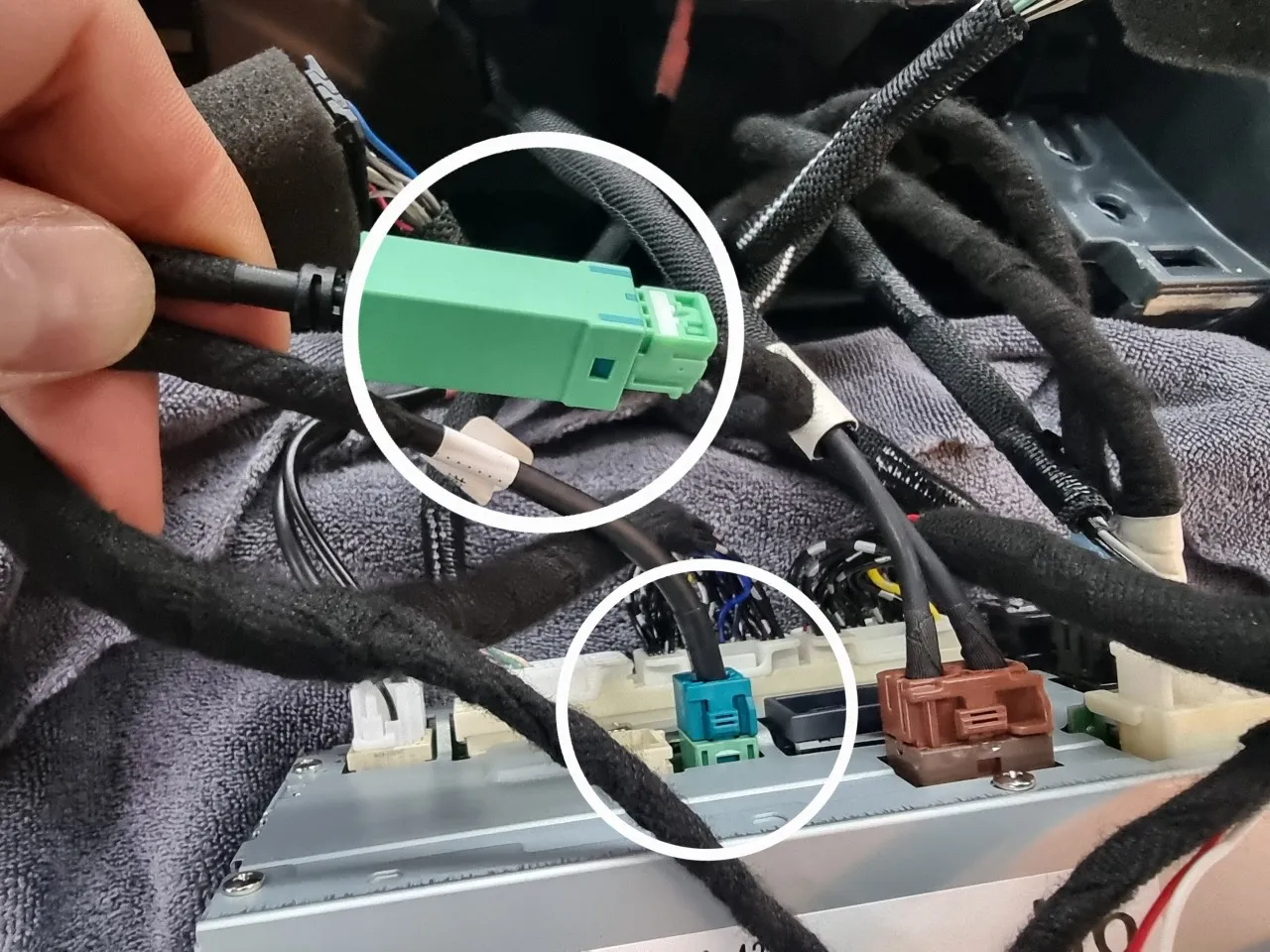

LVDS와 파워 커넥터 연결한다.
3D 터치 동작이 안되면
순정오디오쪽 파워 커넥터를 잠시 제거 후
10여초 지나서 연결한다.

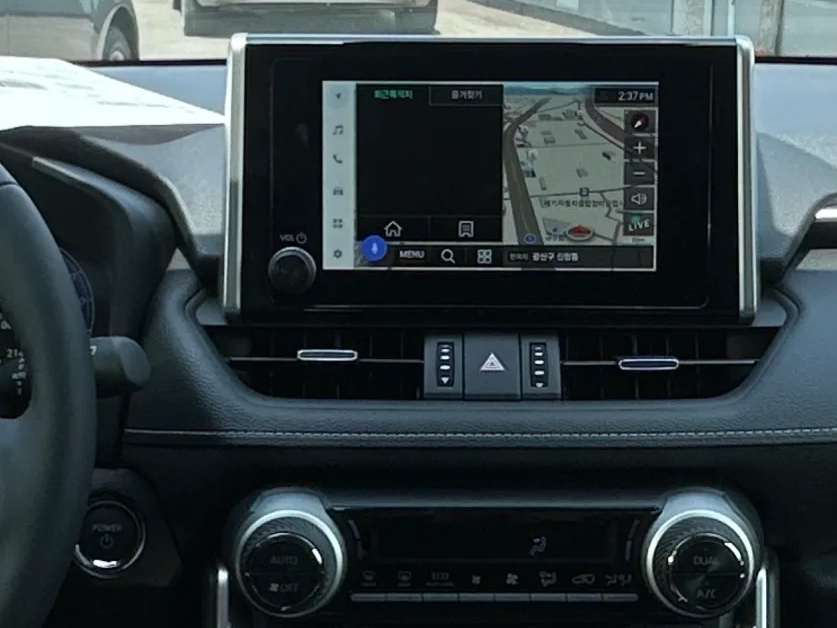

시작화면이 이렇게 나온다면
리모컨으로 설정버튼 이동해서
아래처럼 설정을 변경해주세요.
설정 - 시스템 - 인스톨 설정 - 8888 -
화면매계변수 설정
LVDS모드 - NS모드
LVDS잠금스위치 - 시작
이렇게 설정하면 정상화면 표출됨

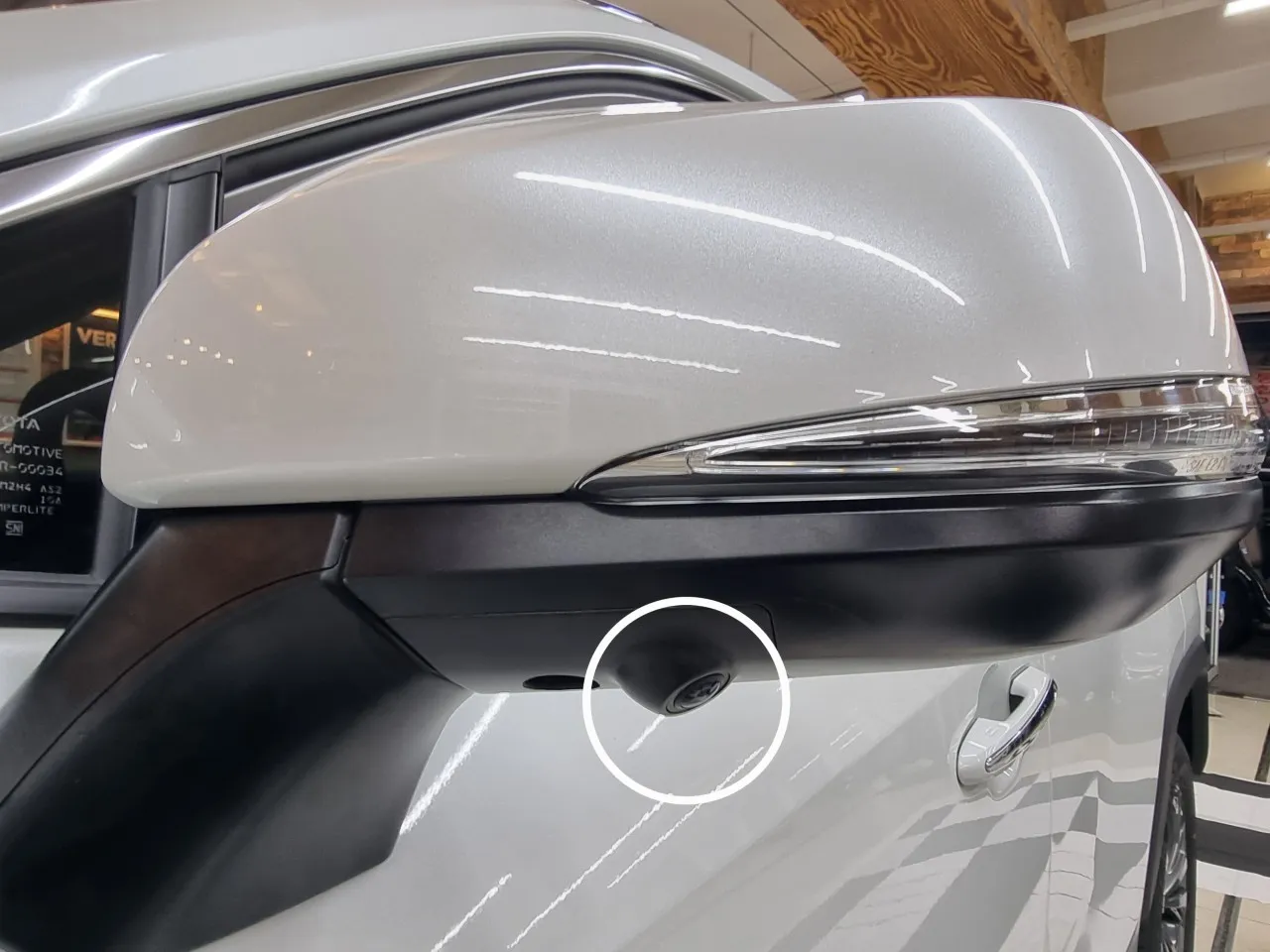

무타공 사이드카메라 마운트

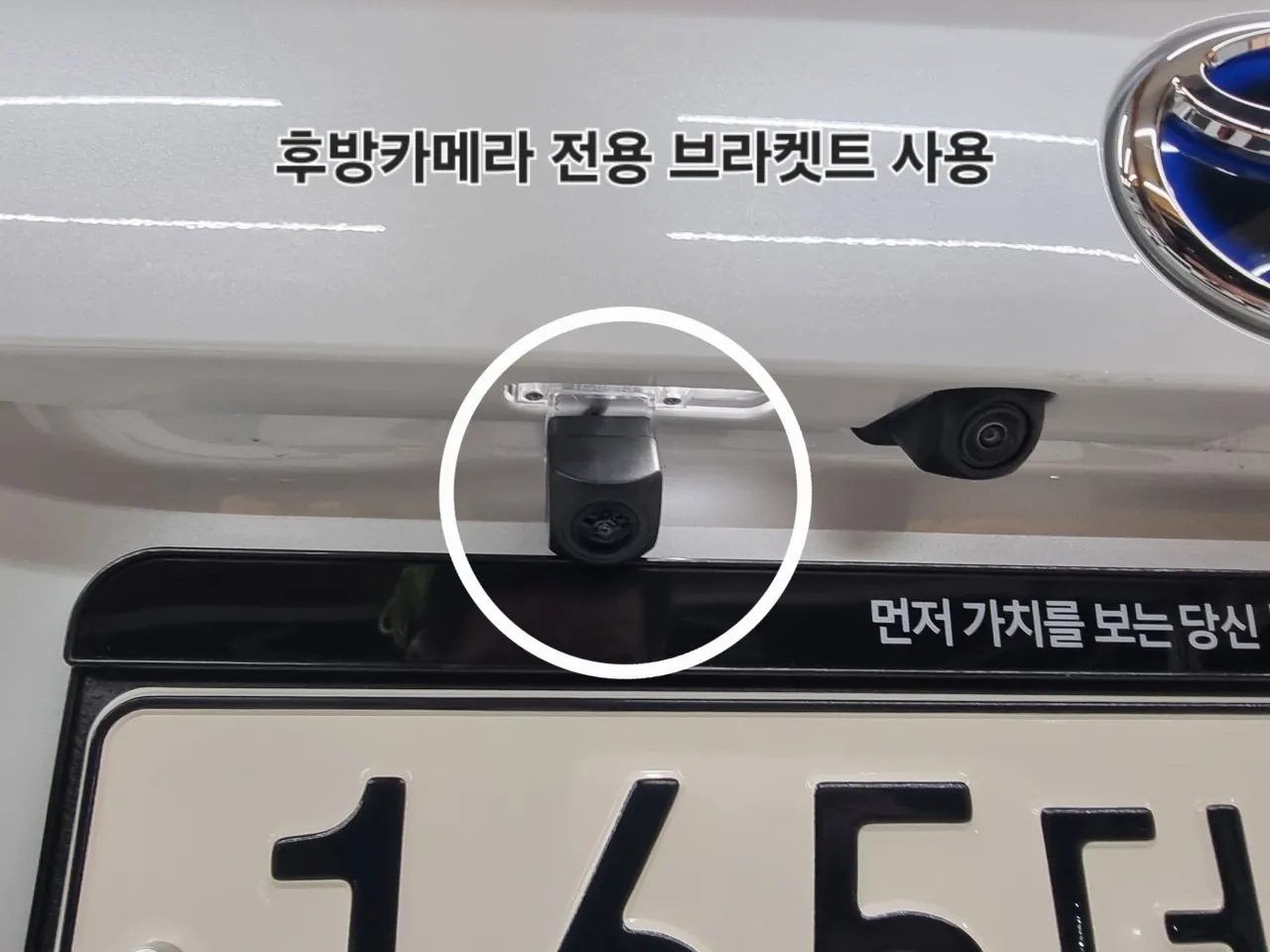

라브4전용 후방카메라 설치.

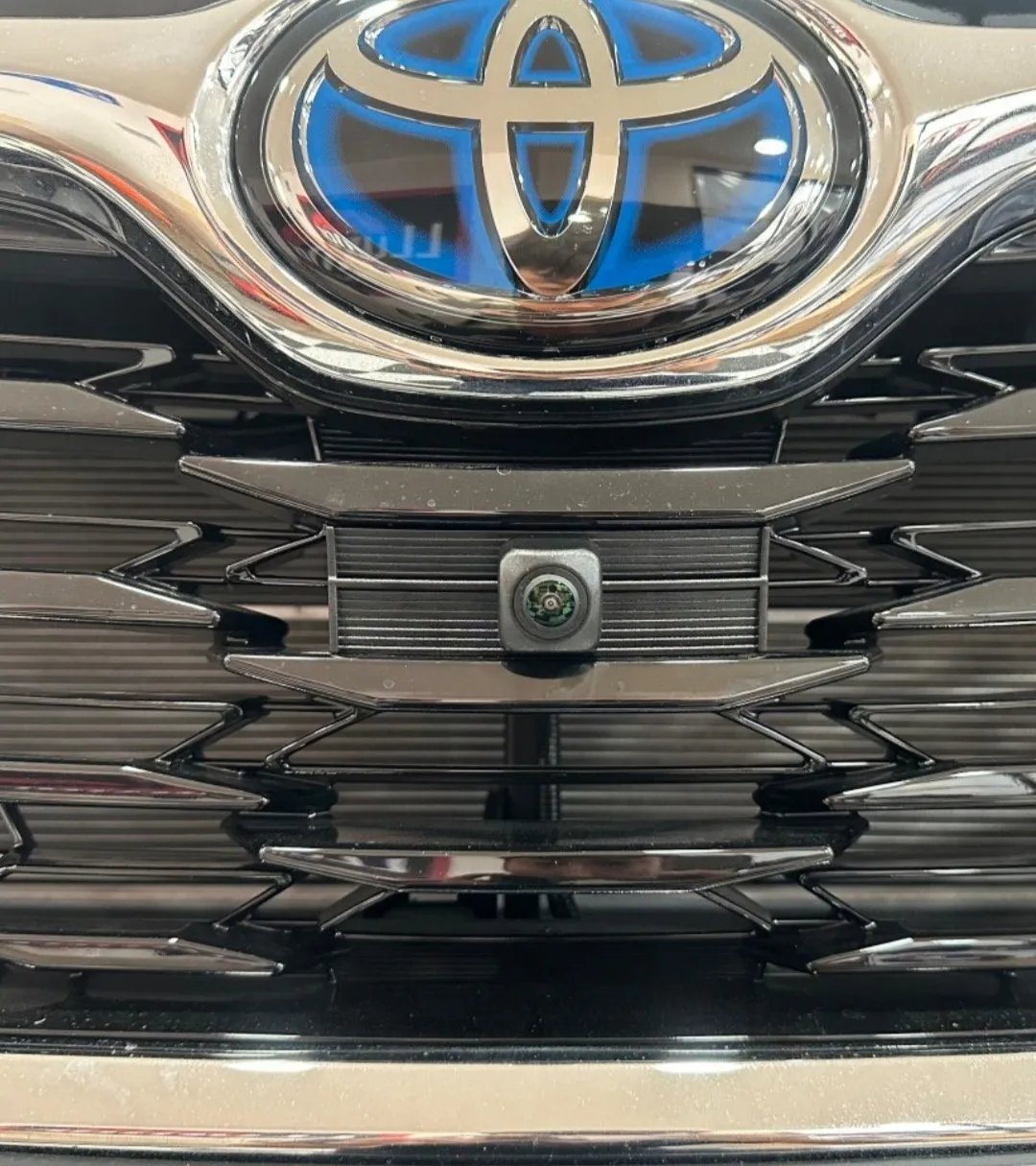

무타공 전방카메라
