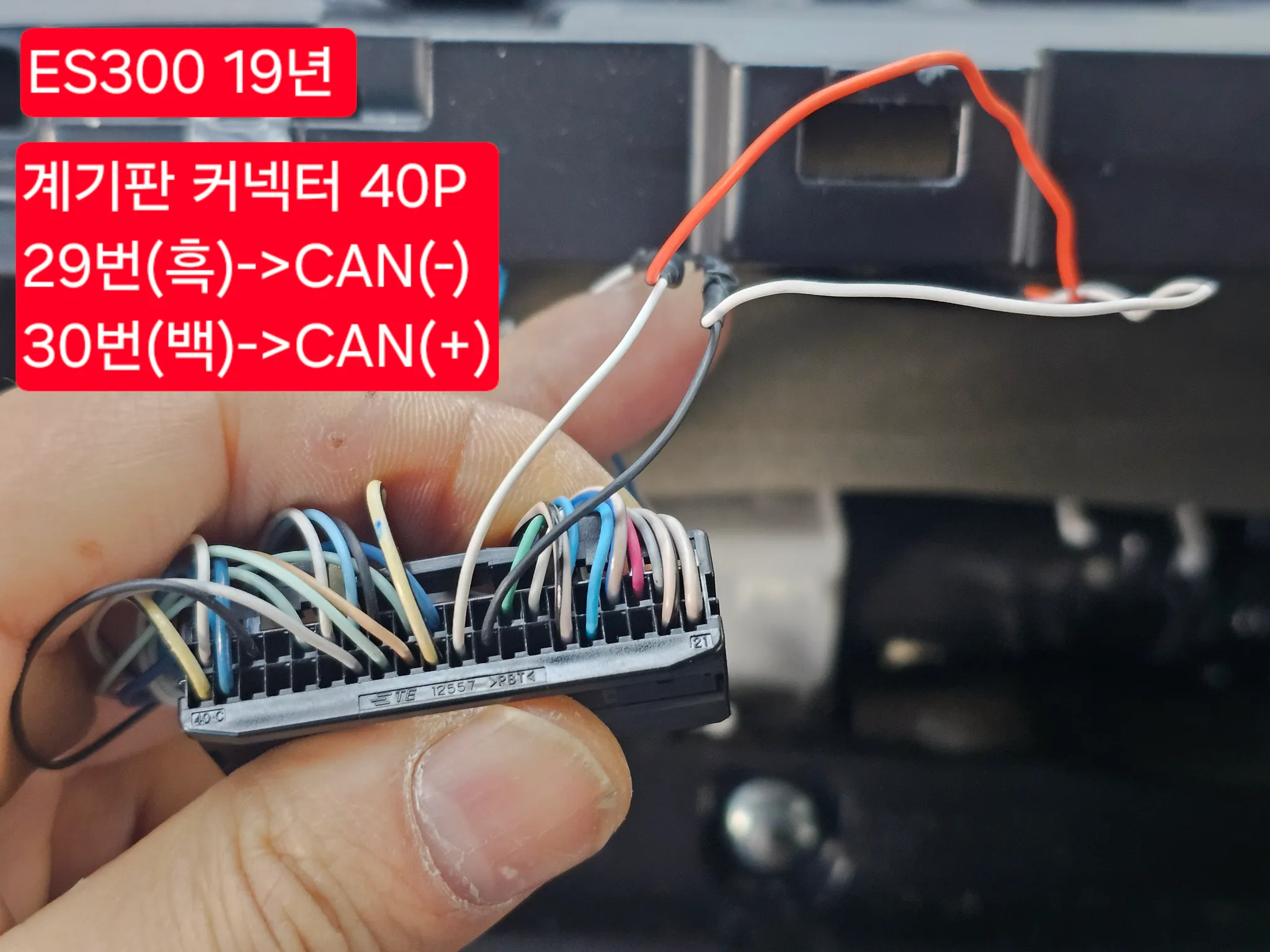

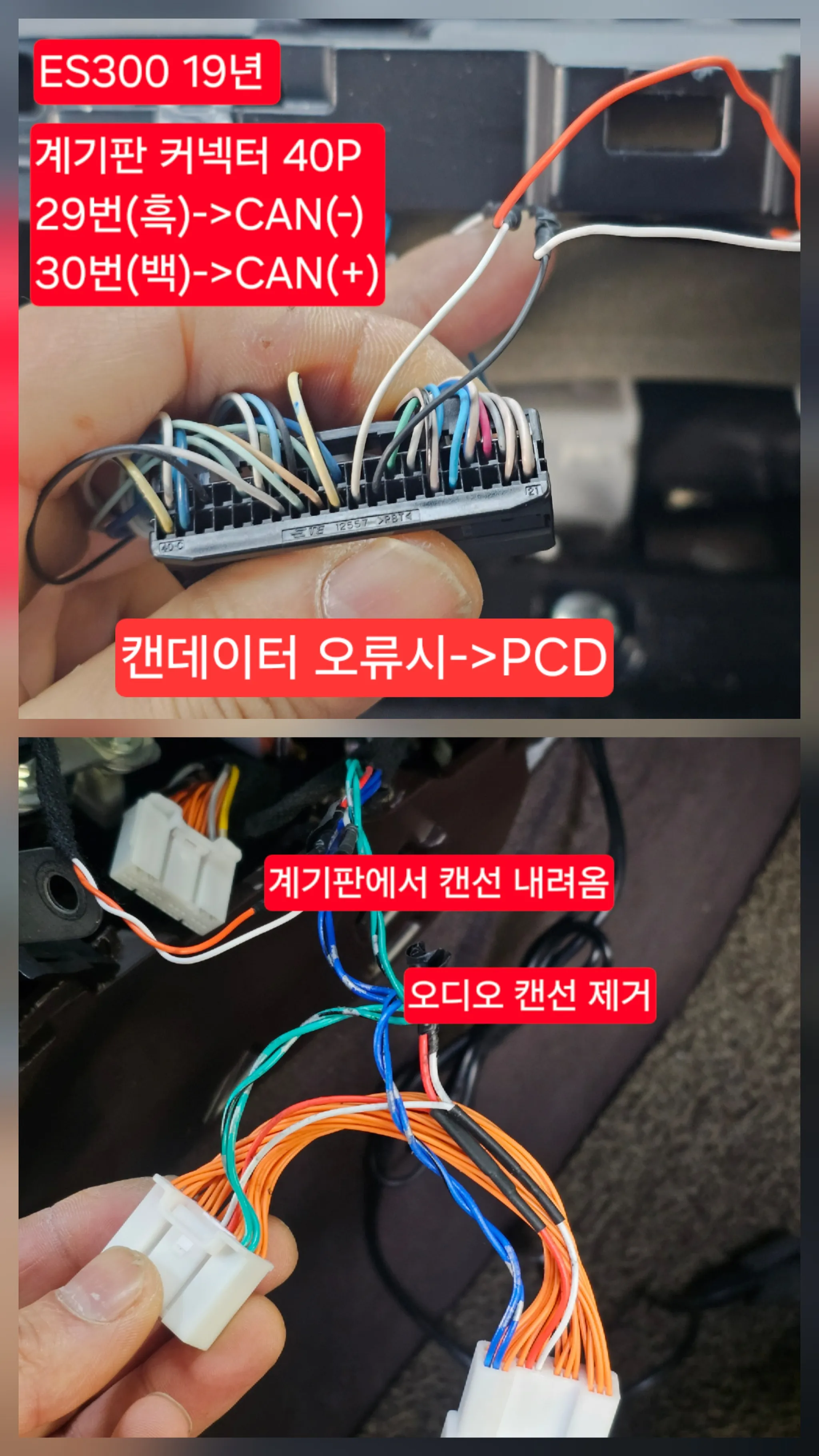

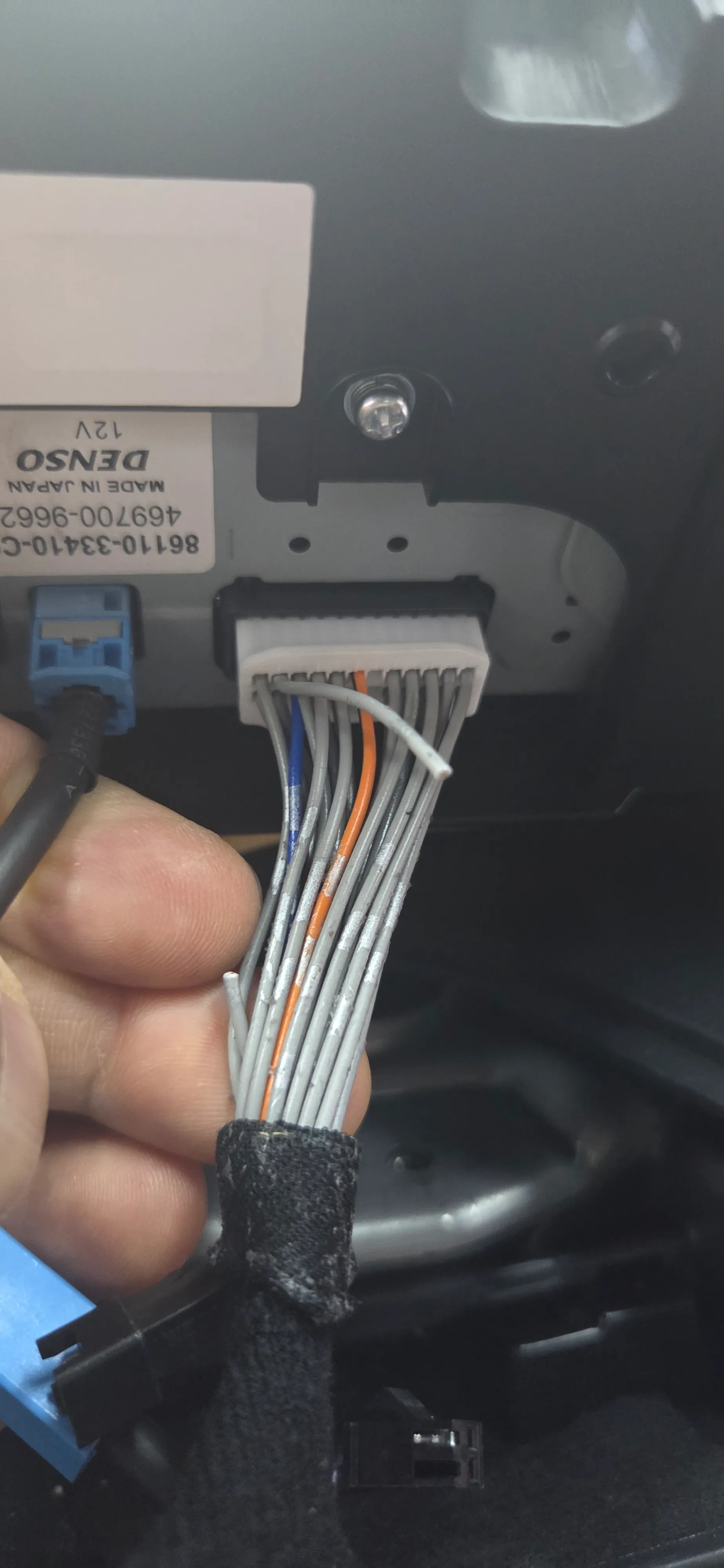

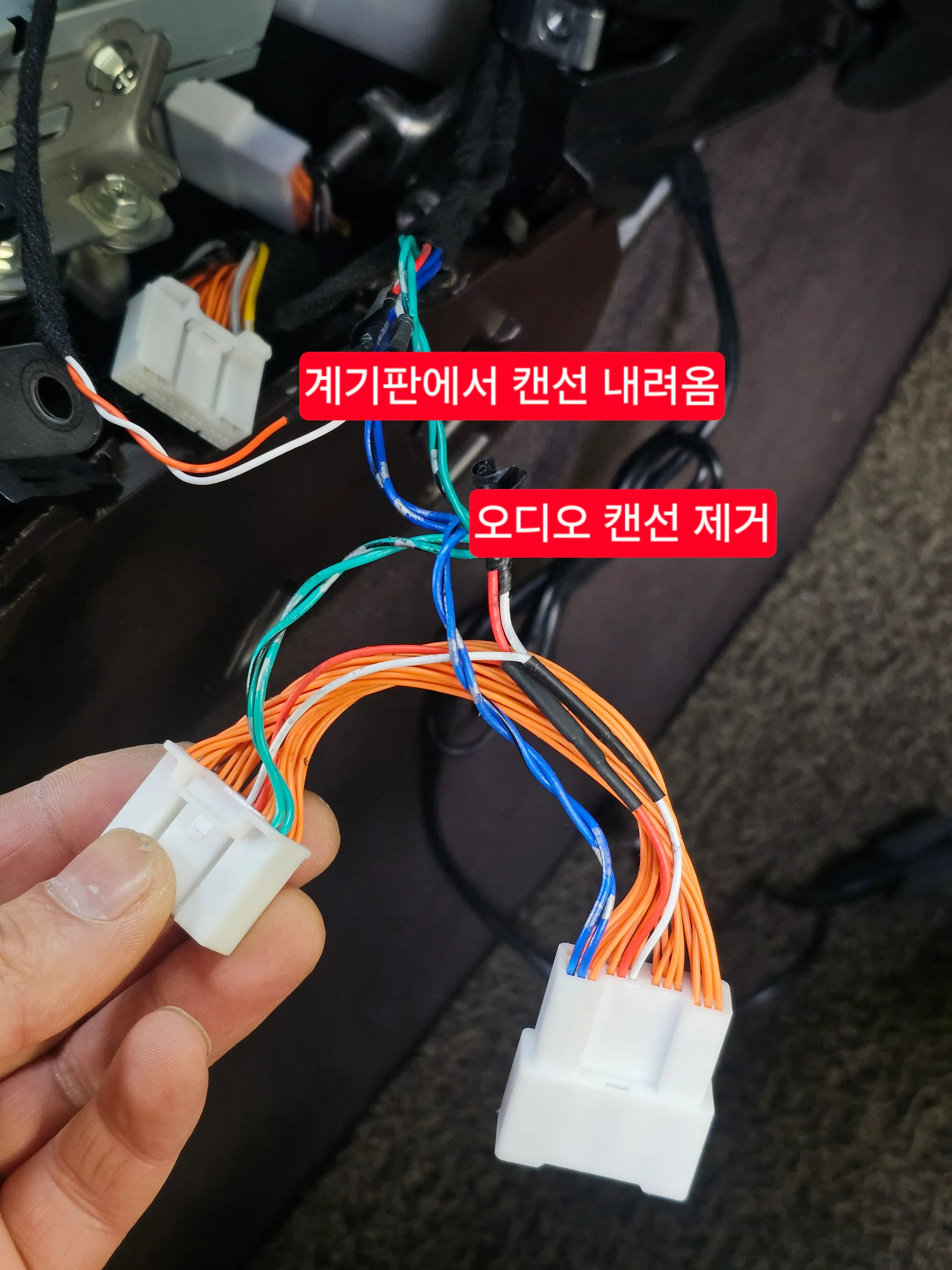

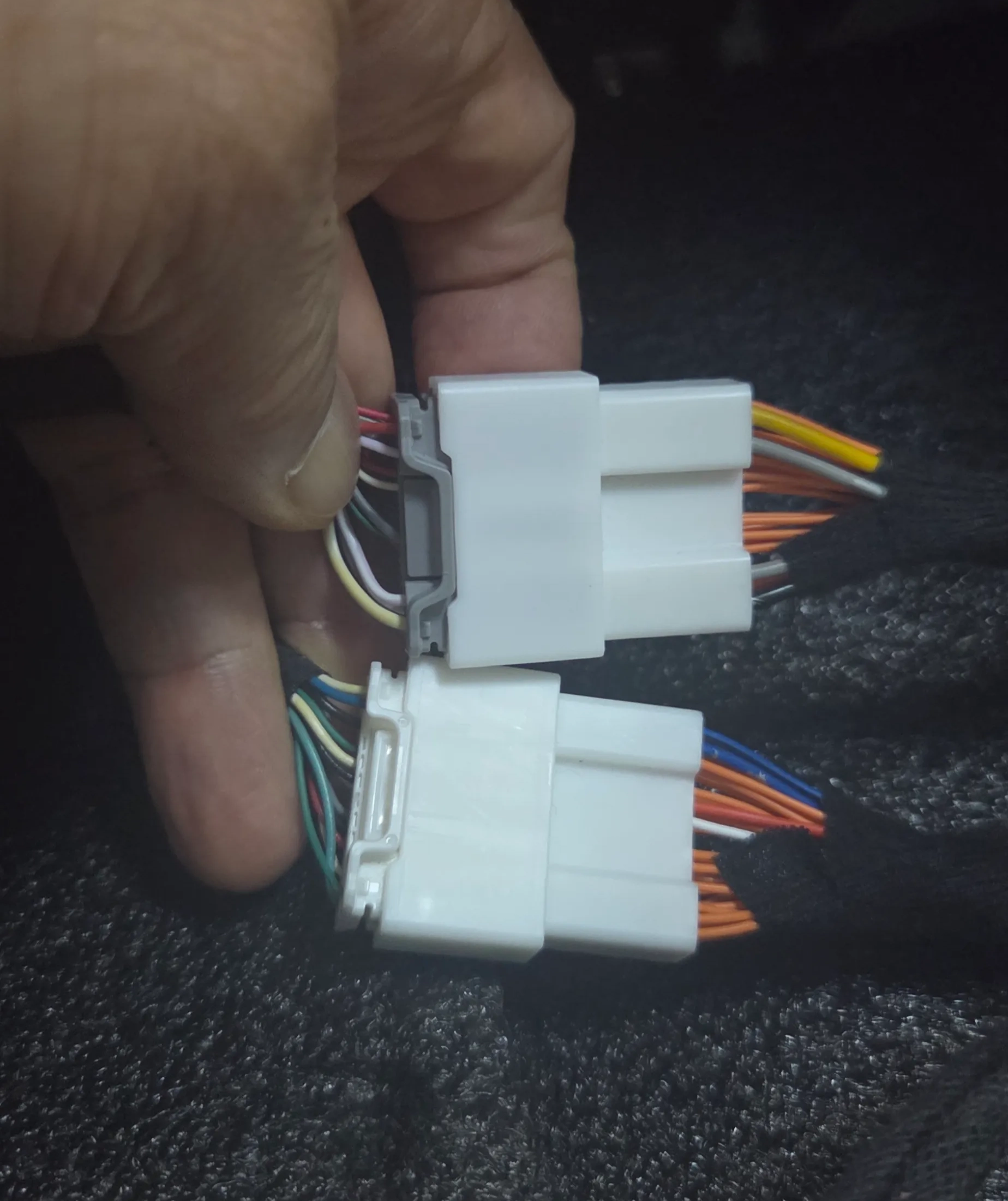

순정오디오 아래 두개의 커넥터 연결(블랙 제외)

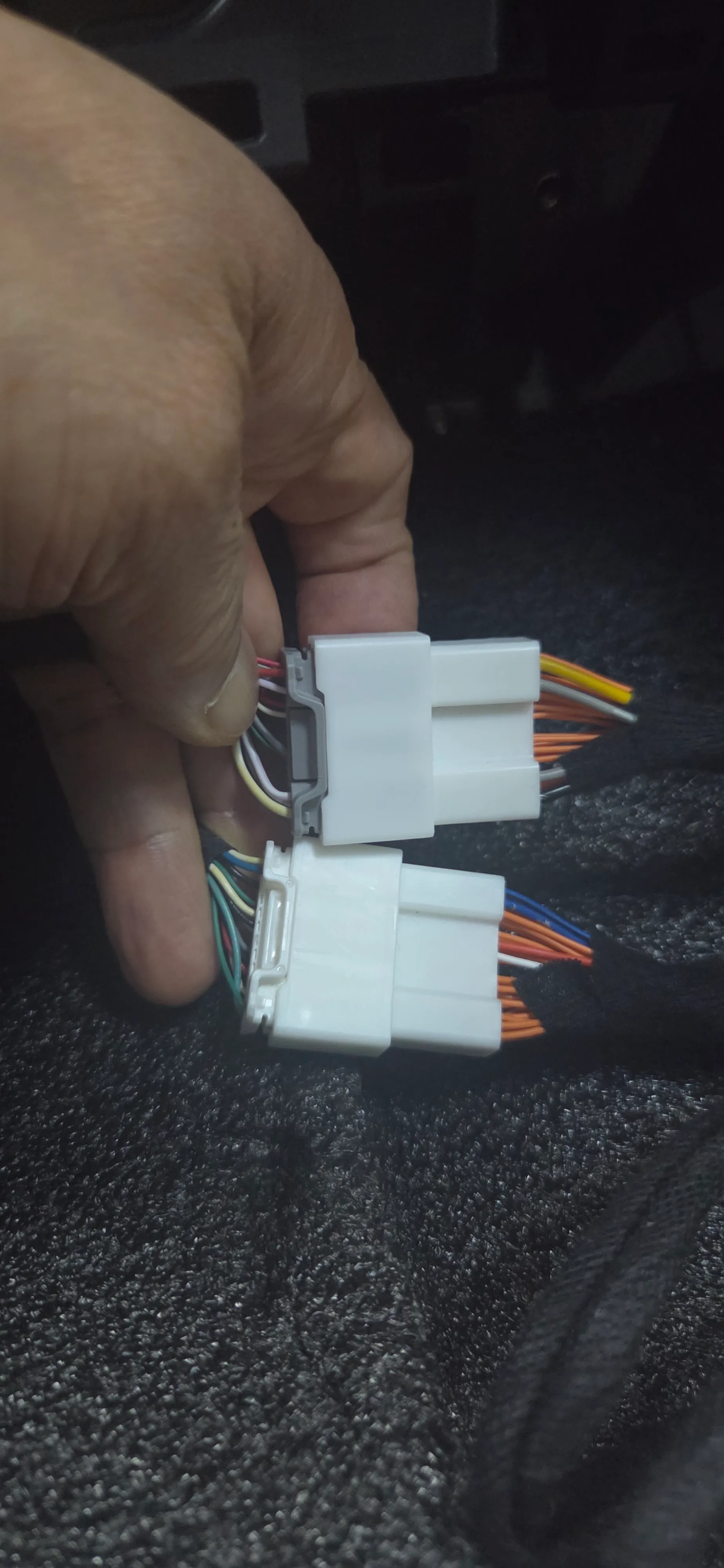

POWER커넥터 - 회색
CAN커넥터 - 백색

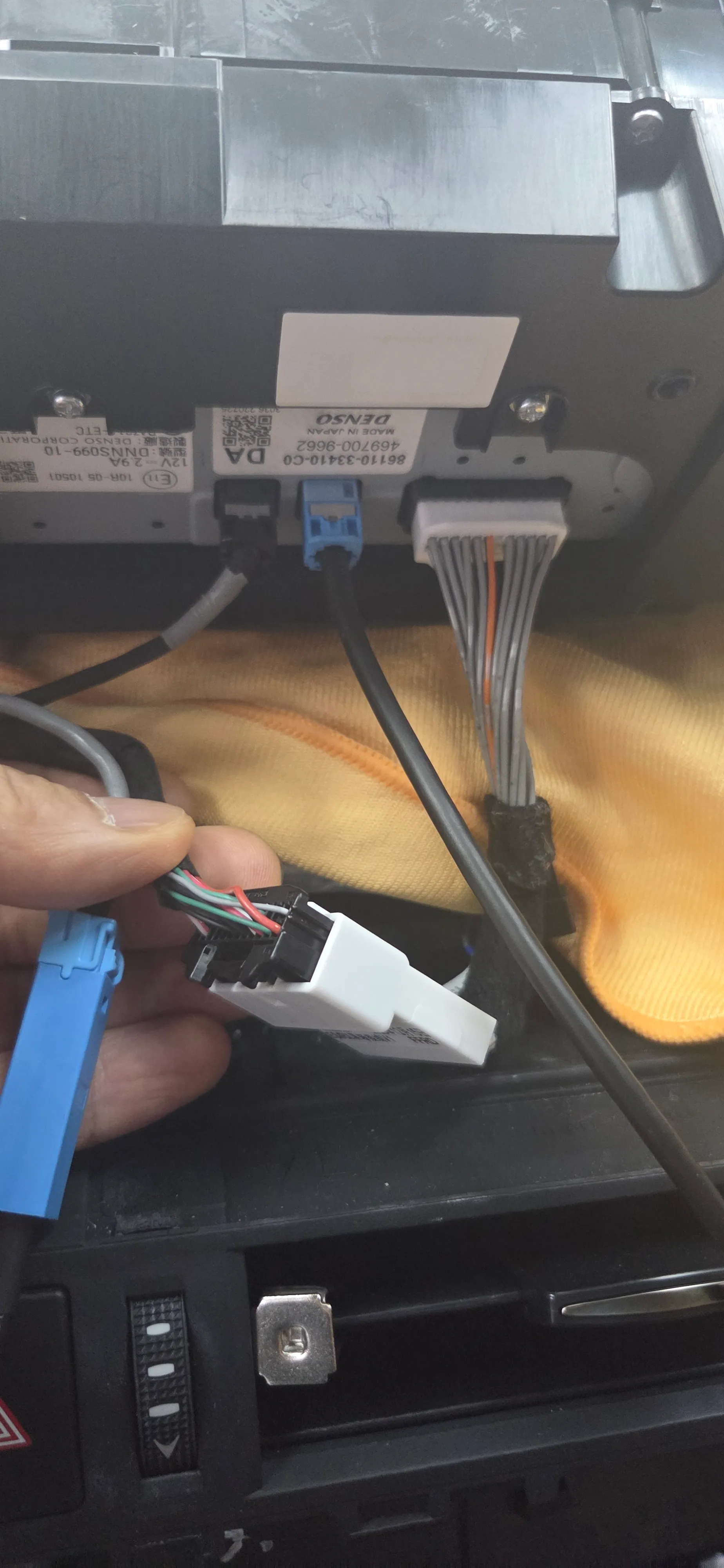

모니터쪽 작업

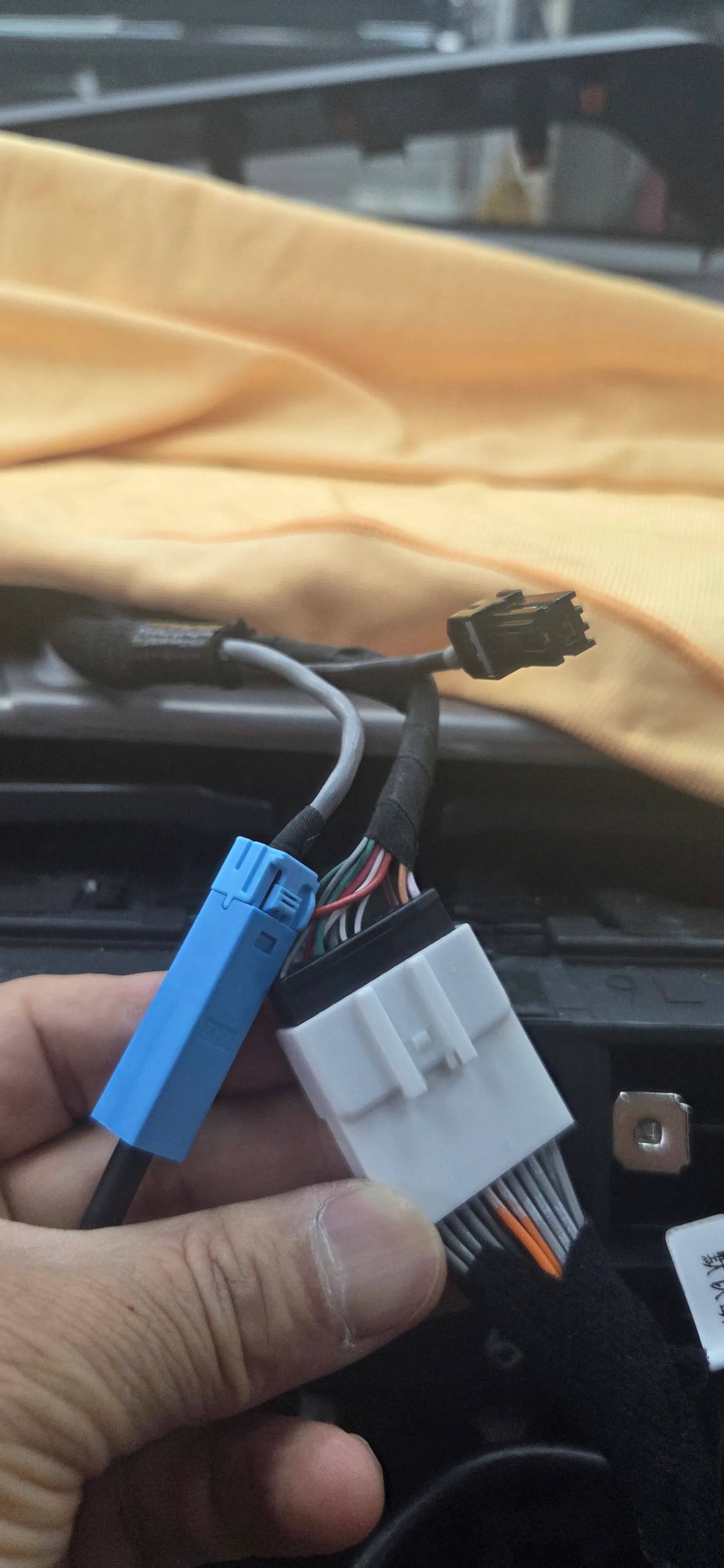

LVDS 커넥터 - 하늘색
ES 커넥터 - 블랙

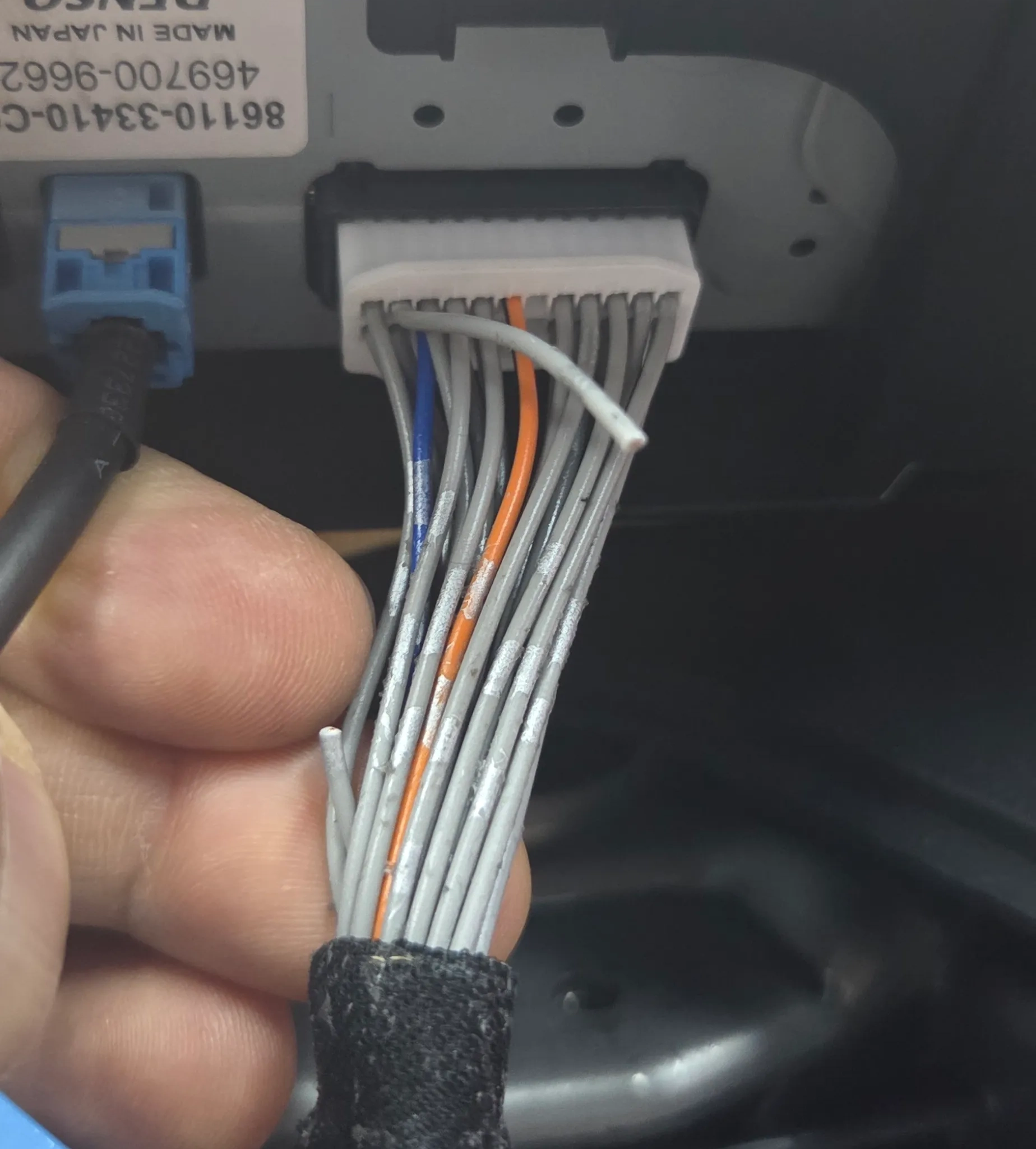

해당 배선을 절단해야 후진기어시 정상동작 합니다
검겅 커넥터도 연결하지 마세요
***** 주의사항 ***
모든 커넥터 연결 후 정상동작이(터치 ) 안 될 경우

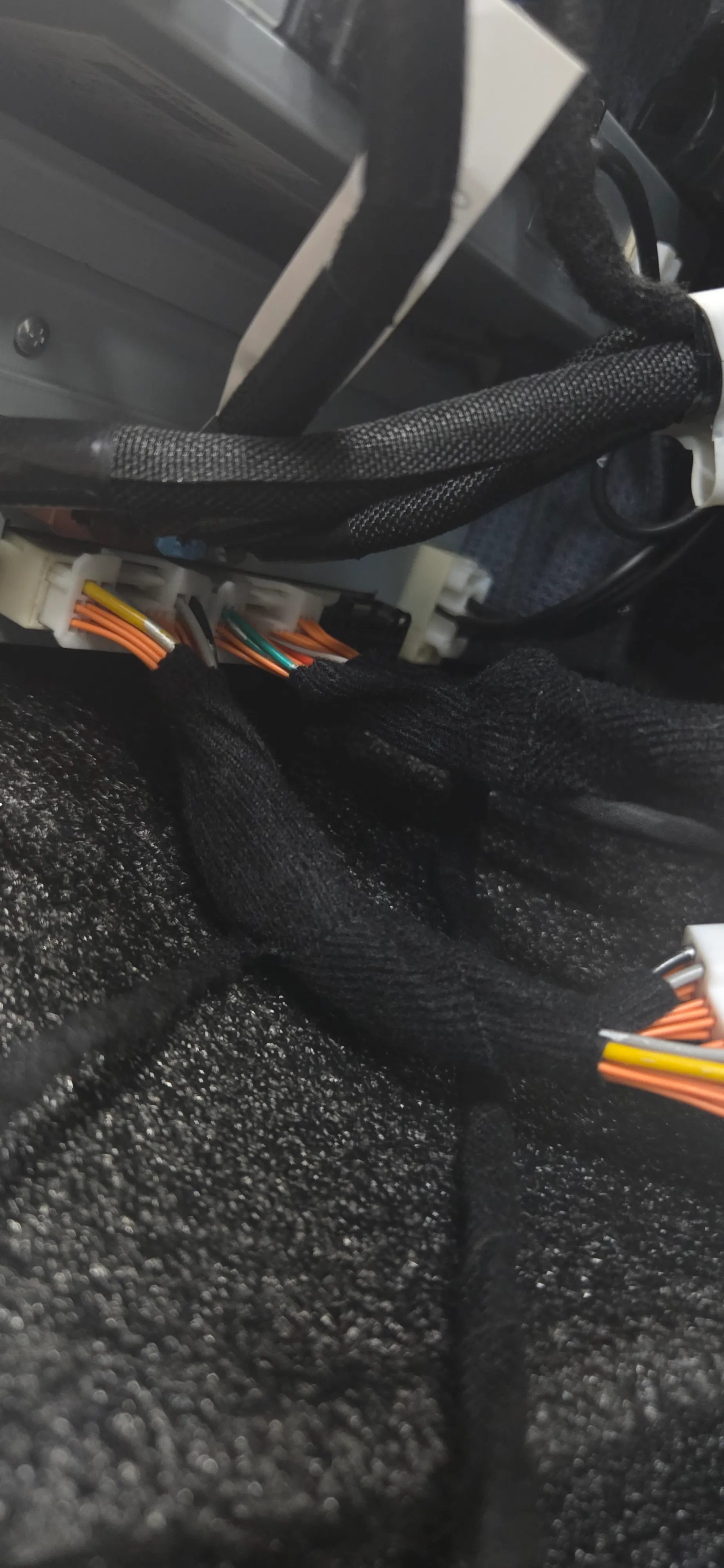

오디오쪽
POWER커넥터 - 회색
CAN커넥터 - 백색
오디오쪽 연결 커넥터 2개를 탈거 후
일정시간이 지난 후 재 연결하고 동작 테스트를 진행합니다.

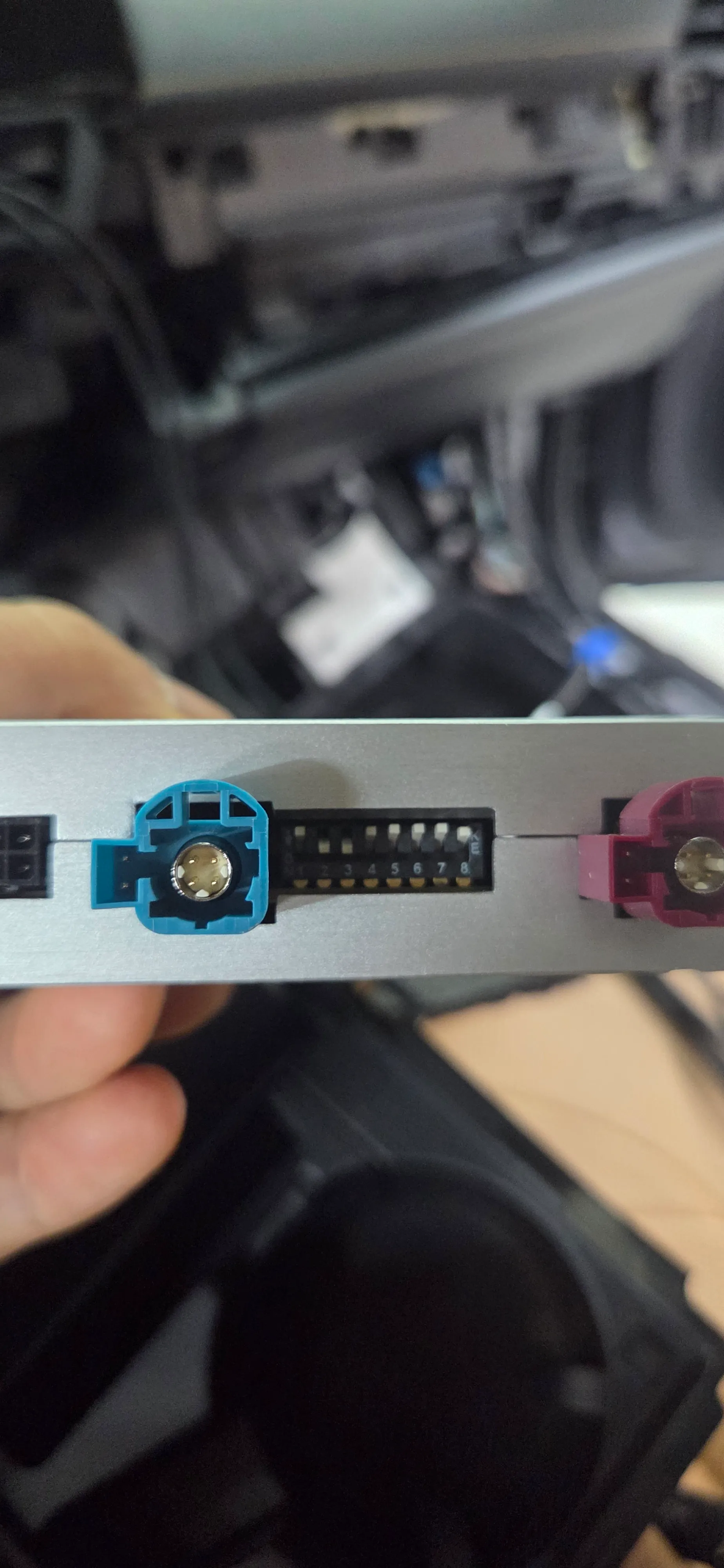

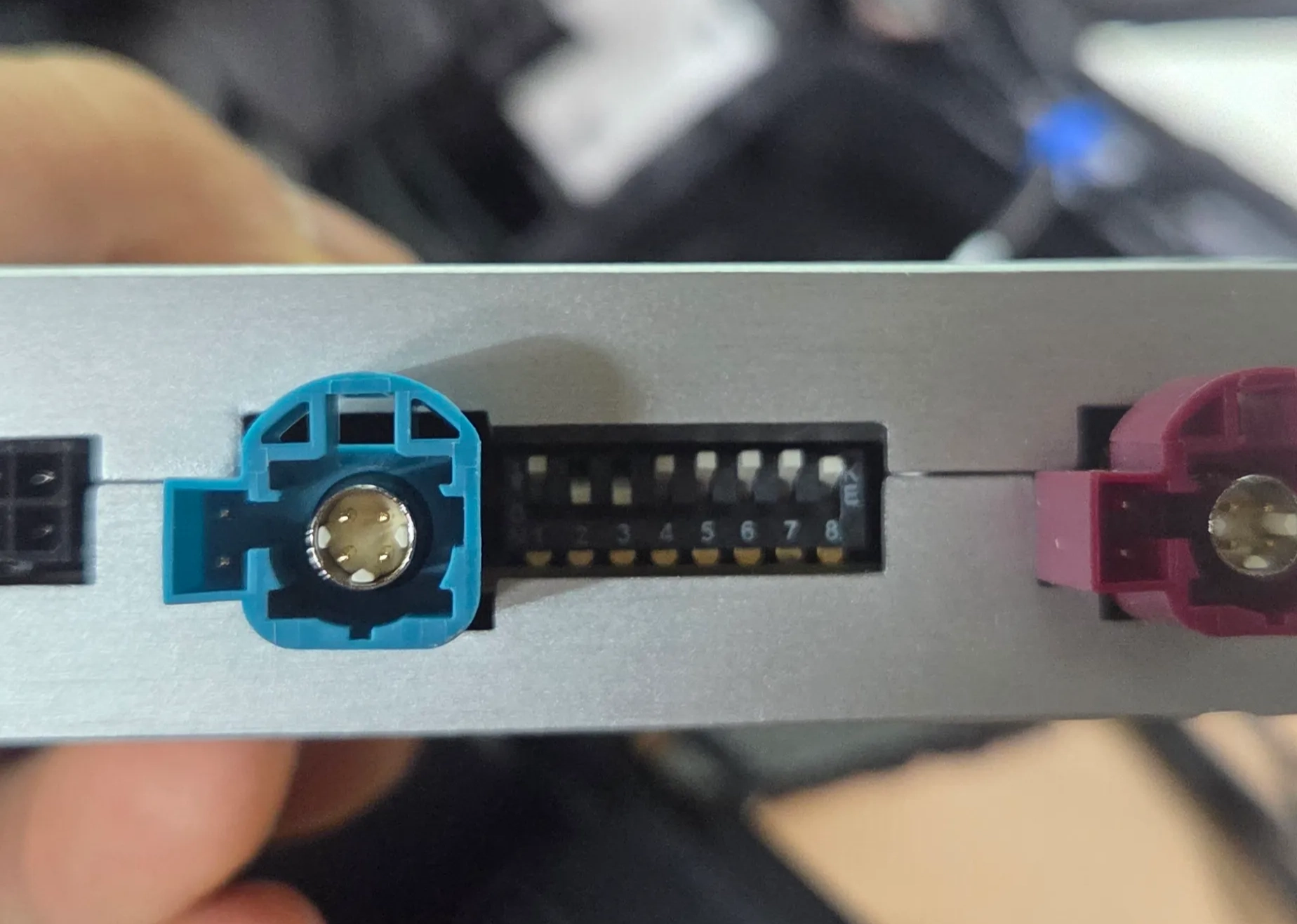

어라운드뷰 ECU 딥스위치
23 ON
모니터
LVDS 커넥터 - 블랙
ES/UX 커넥터 - 블랙
오디오
POWER커넥터 - 회색
CAN커넥터 - 백색
***** 주의사항 ***
모든 커넥터 연결 후 정상동작이(터치 등) 안 될 경우
오디오쪽
POWER커넥터 - 회색
CAN커넥터 - 백색
오디오쪽 연결 커넥터 2개를 탈거 후
일정시간이 지난 후 재 연결하고
동작 테스트를 진행합니다.

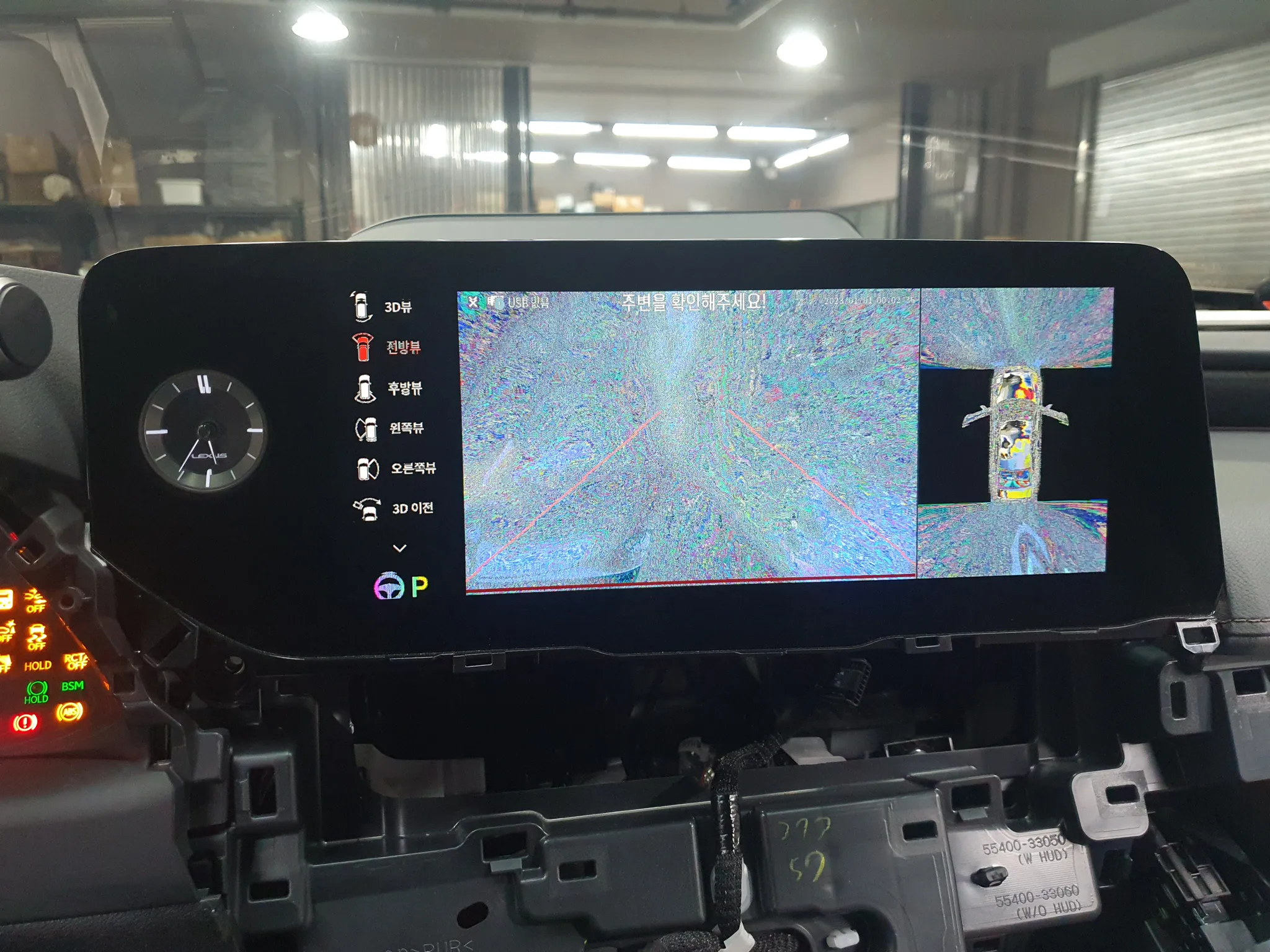

*** 카메라 화면에 노이즈가 발생하면 해당메뉴에서 설정을 변경해주세요

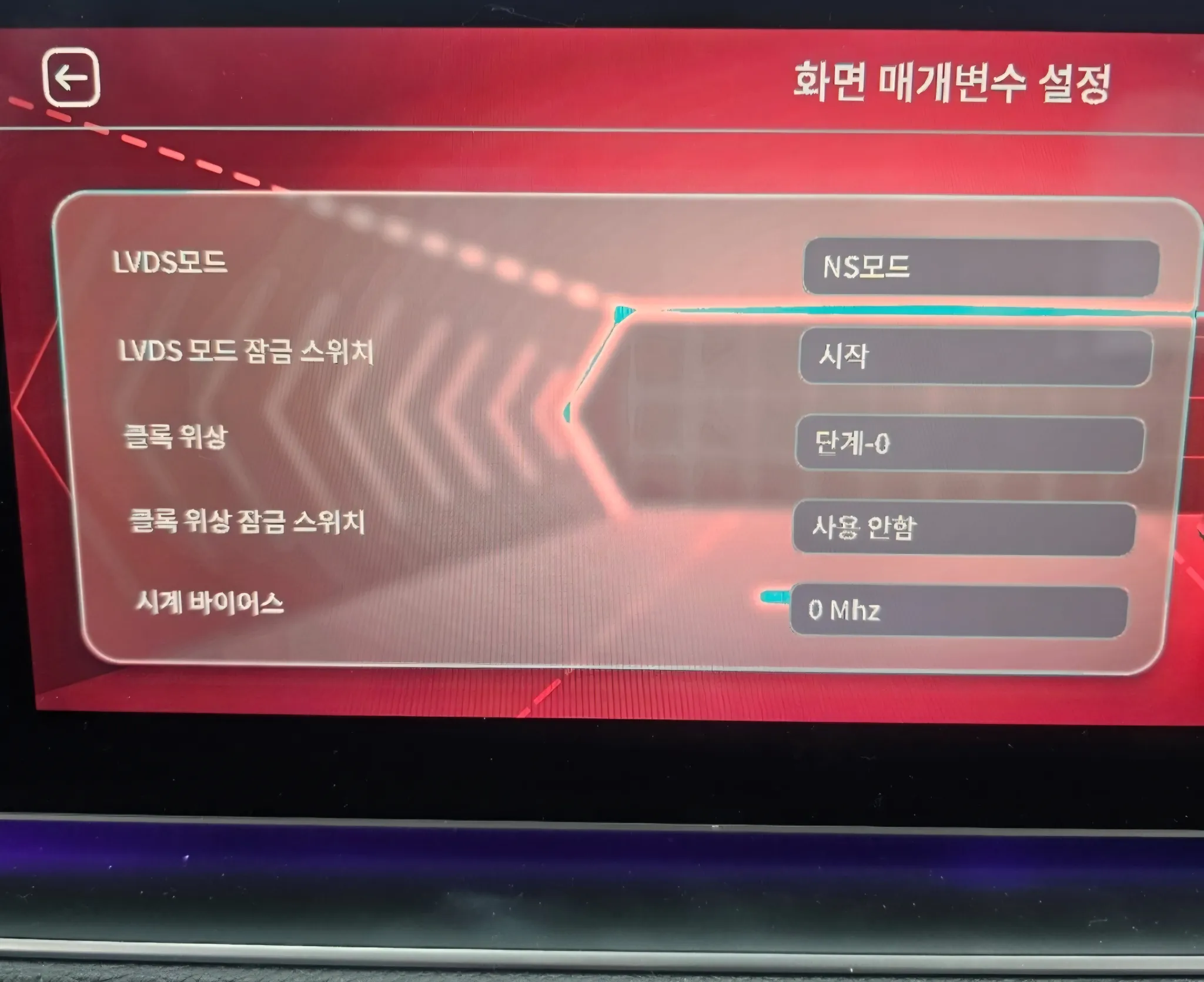

설정 - 시스템 - 화면 매계변수 설정 - LVDS모드 - NS모드
설정 - 시스템 - 화면 매계변수 설정 - LVDS모드 잠금 스위치 - 시작
