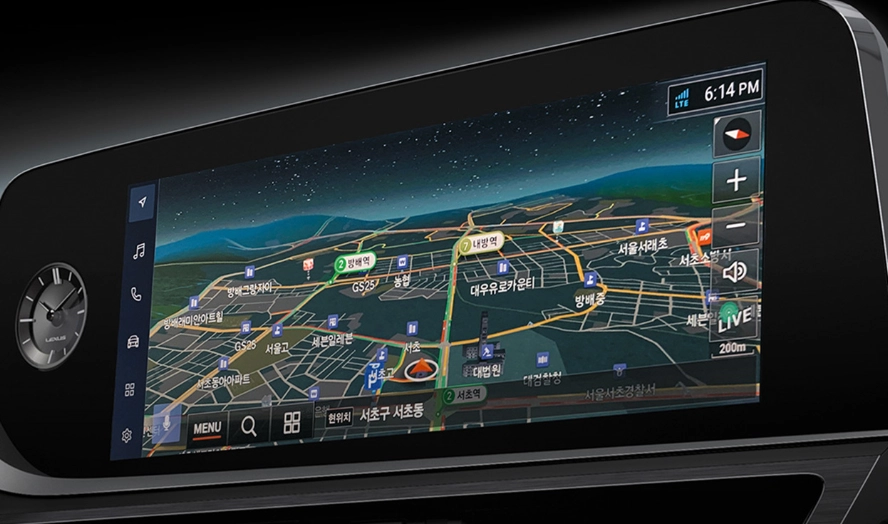

순정모니터 터치가 가능해도 화면 왼쪽에 아이콘 있는 차종만 해당되는 내용입니다
상품 주문하실때 확인해주세요,,,,

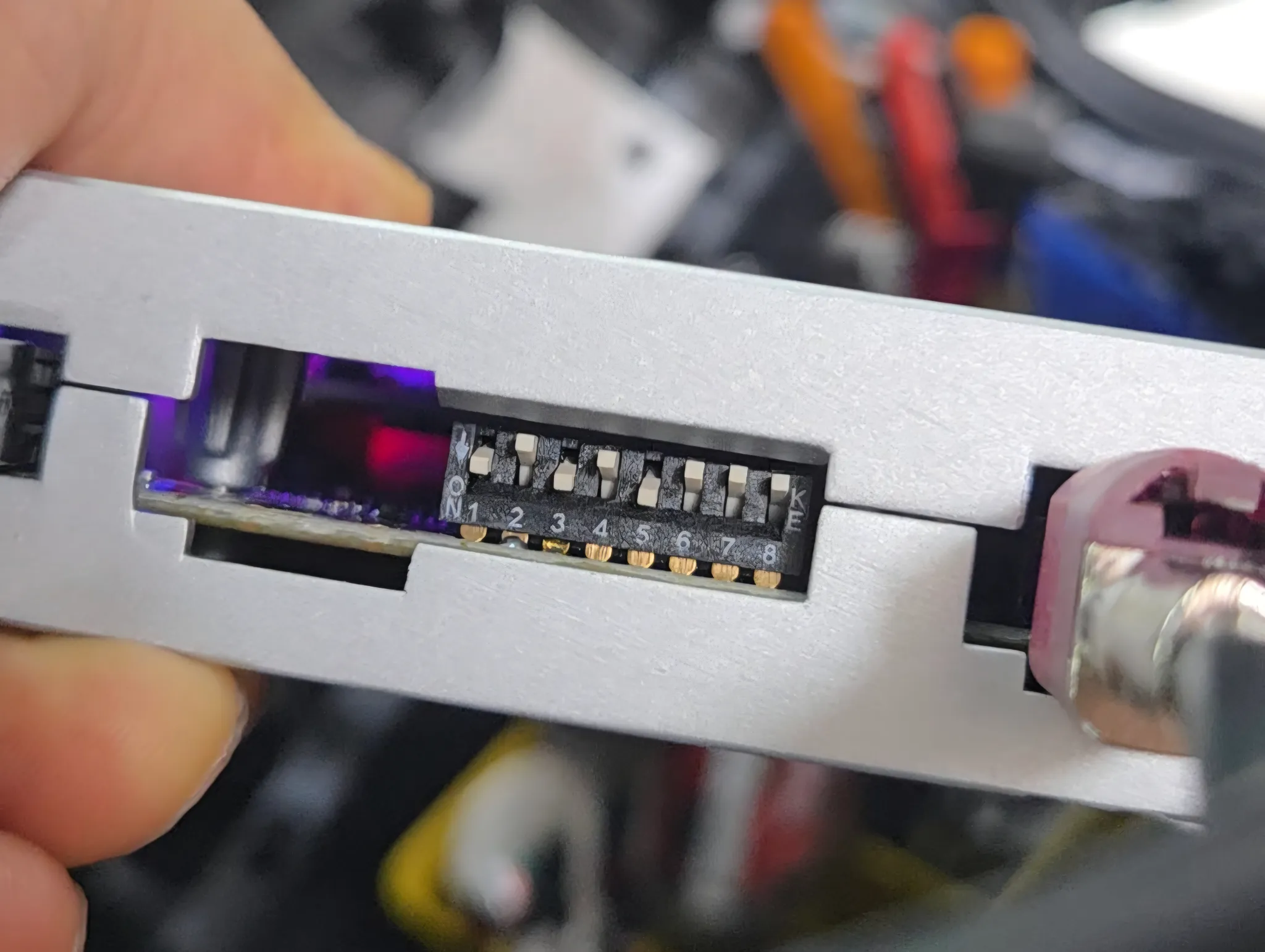

어라운드뷰 ECU 딥스위치 번호
135 ON

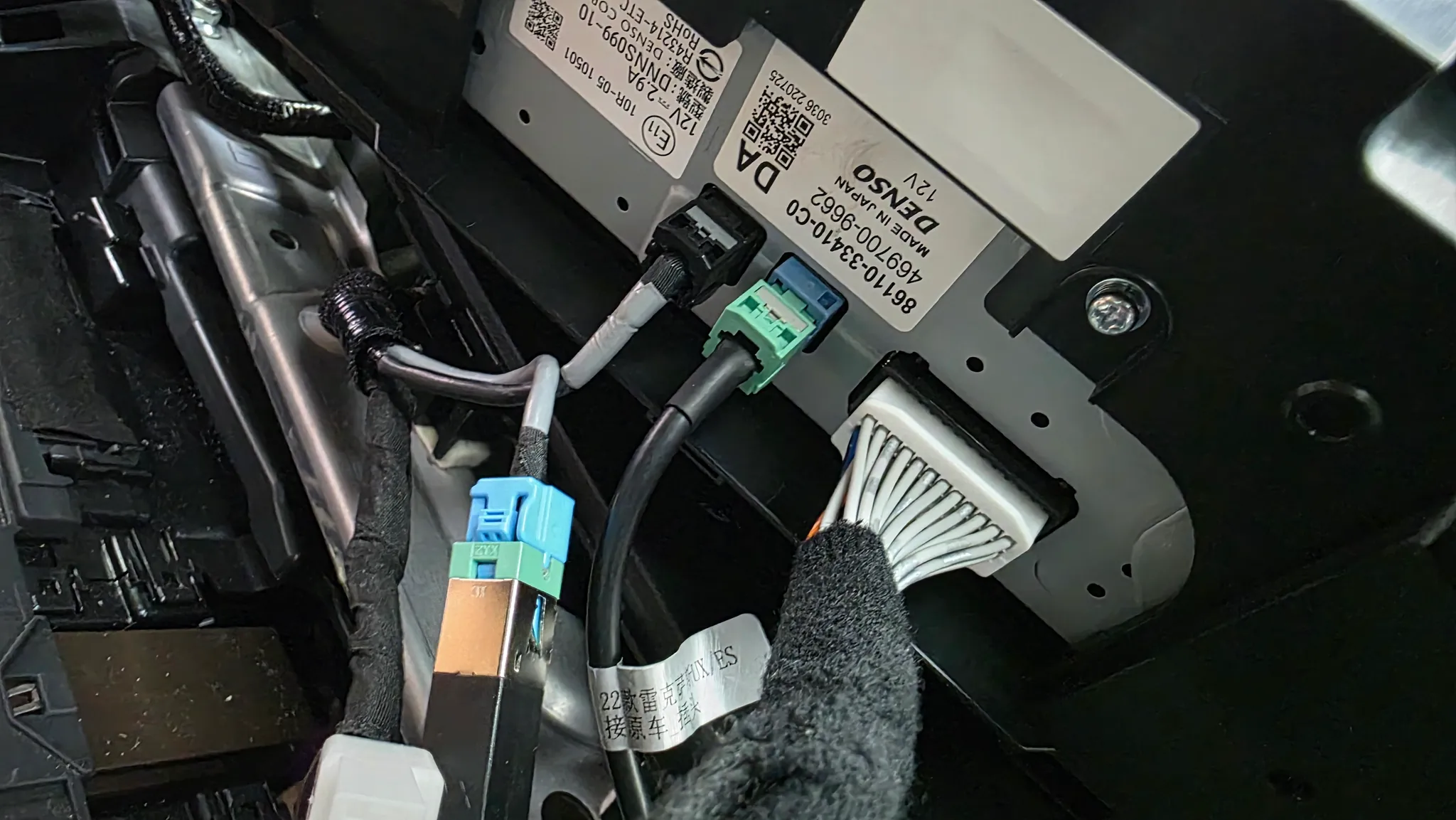

LVDS커넥터 - 검정커넥터에 연결

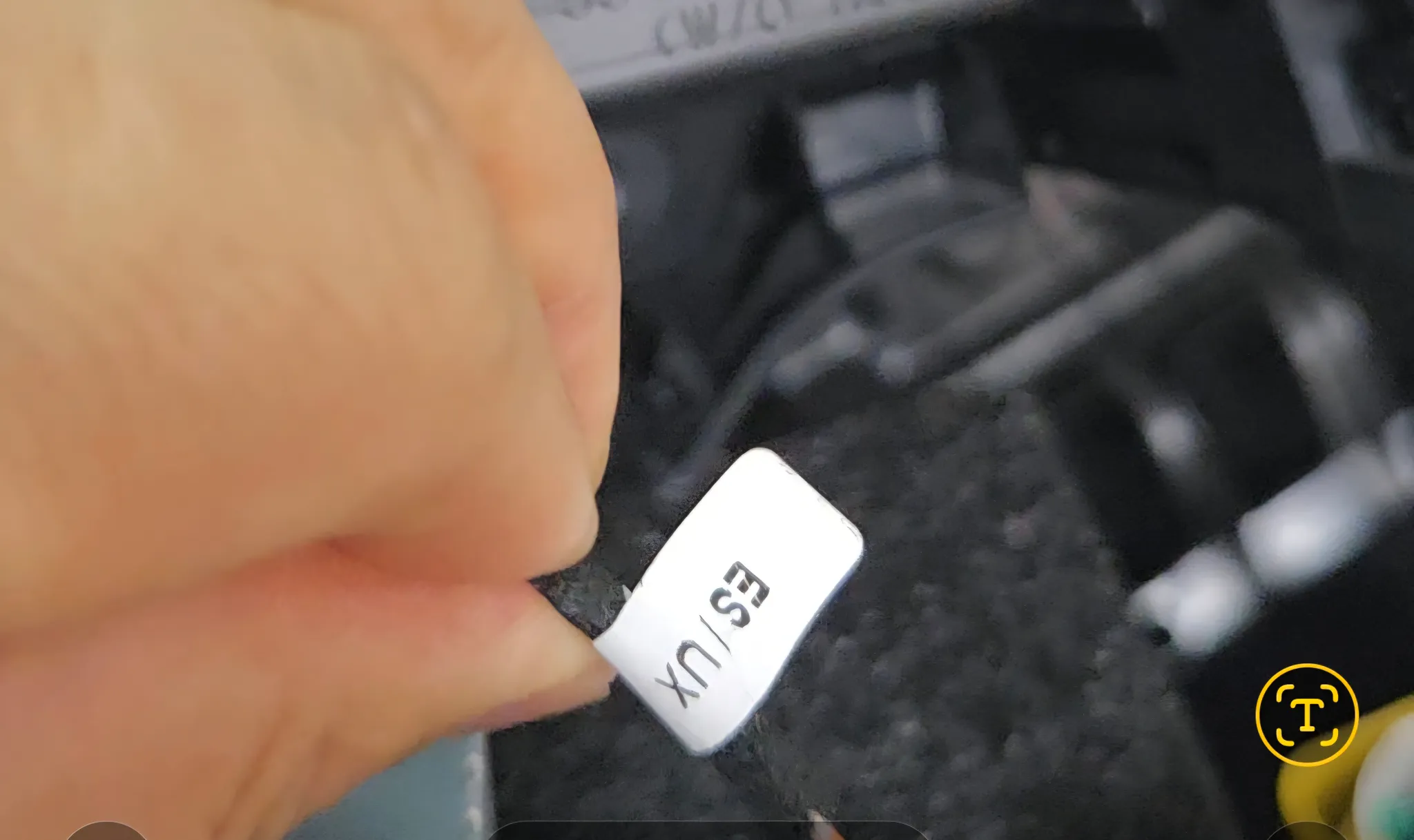

모니터쪽에 ES/UX 커넥터 연결합니다
오디오쪽 하단에
파워, CAN 커넥터 연결합니다(검정은 제외)
옵션과 연식에따라 딥스위치가 다른 경우 아래 내용으로 변경해서 테스트 해주세요
HOST 딥스위치
25 on
35 on
45 on
135 on

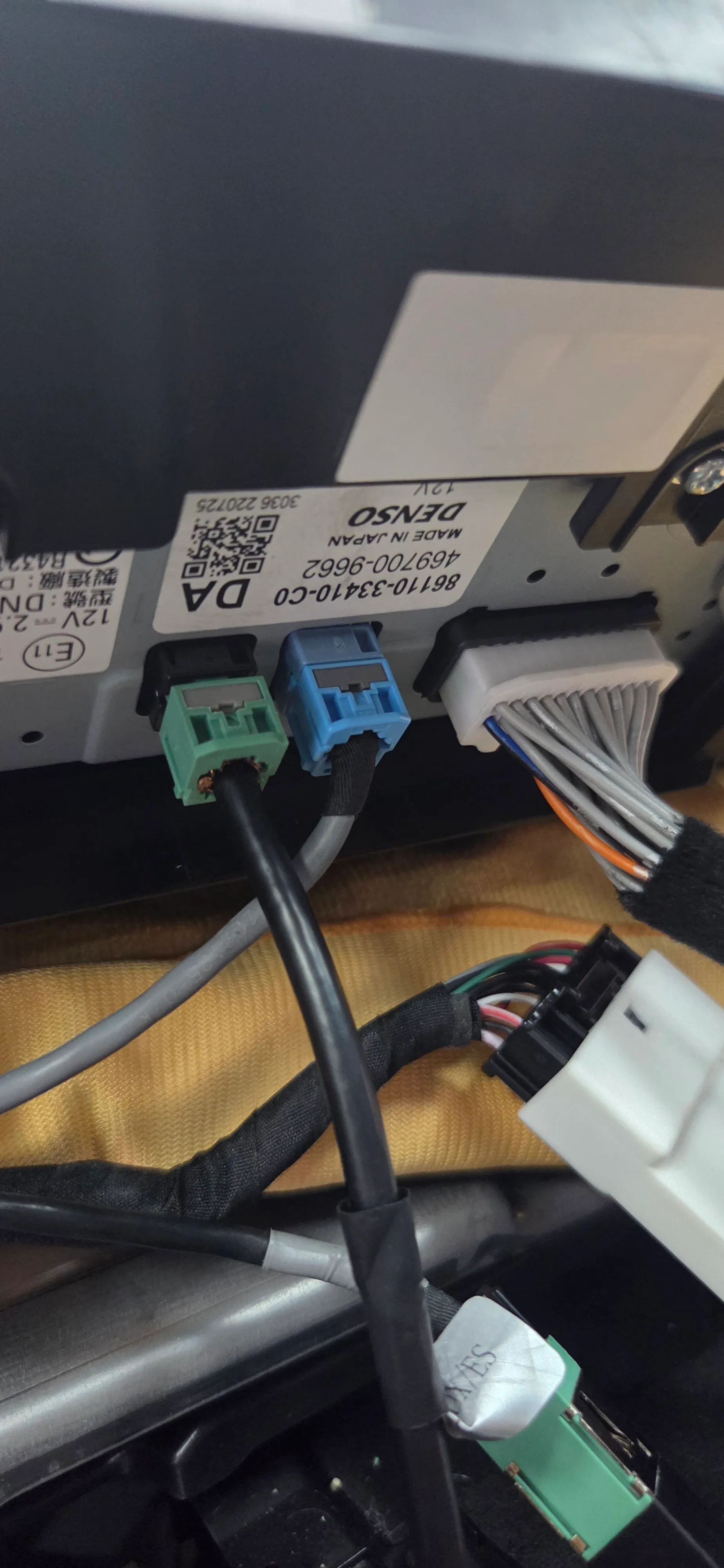

모니터
LVDS 커넥터 - 블랙
ES/UX 커넥터 - 블랙

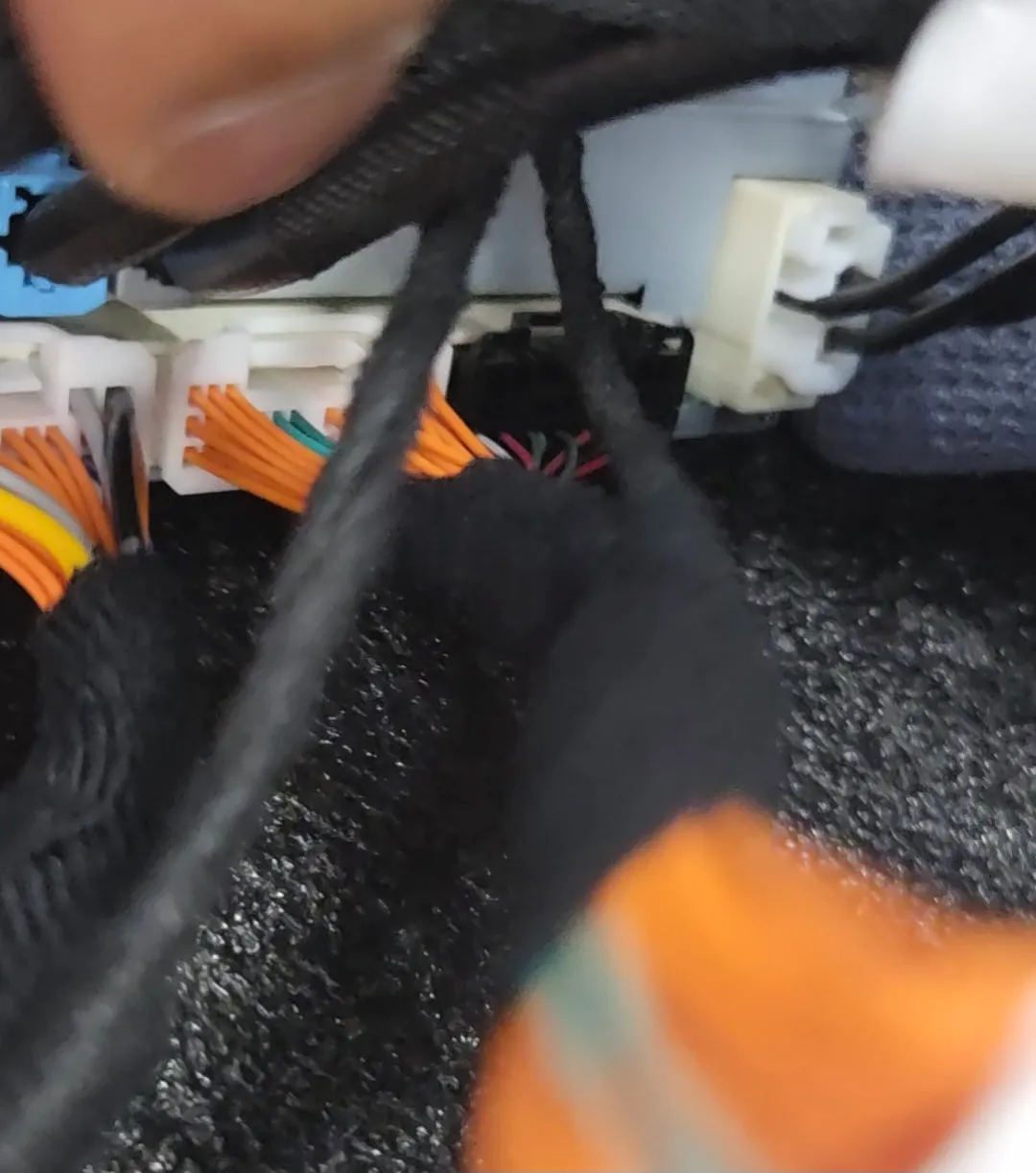

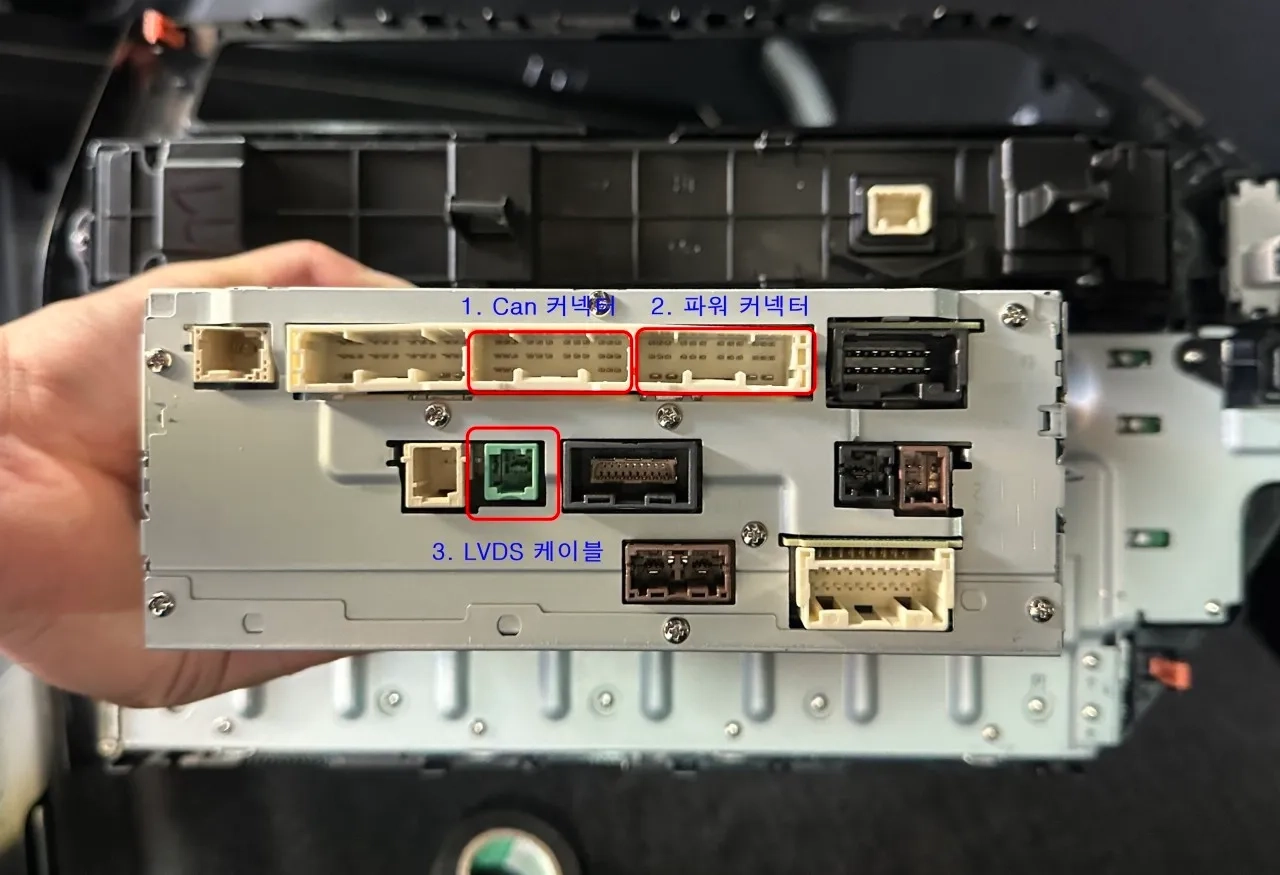

오디오
POWER커넥터 - 회색
CAN커넥터 - 백색
***** 주의사항 ***
모든 커넥터 연결 후 정상동작이 안 될 경우
오디오쪽
POWER커넥터 - 회색
CAN커넥터 - 백색
오디오쪽 연결 커넥터 2개를 탈거 후
일정시간이 지난 후 재 연결하고 동작 테스트를 진행합니다.
*** 카메라쪽에 노이즈가 발생하면 메뉴에서 설정을 변경합니다

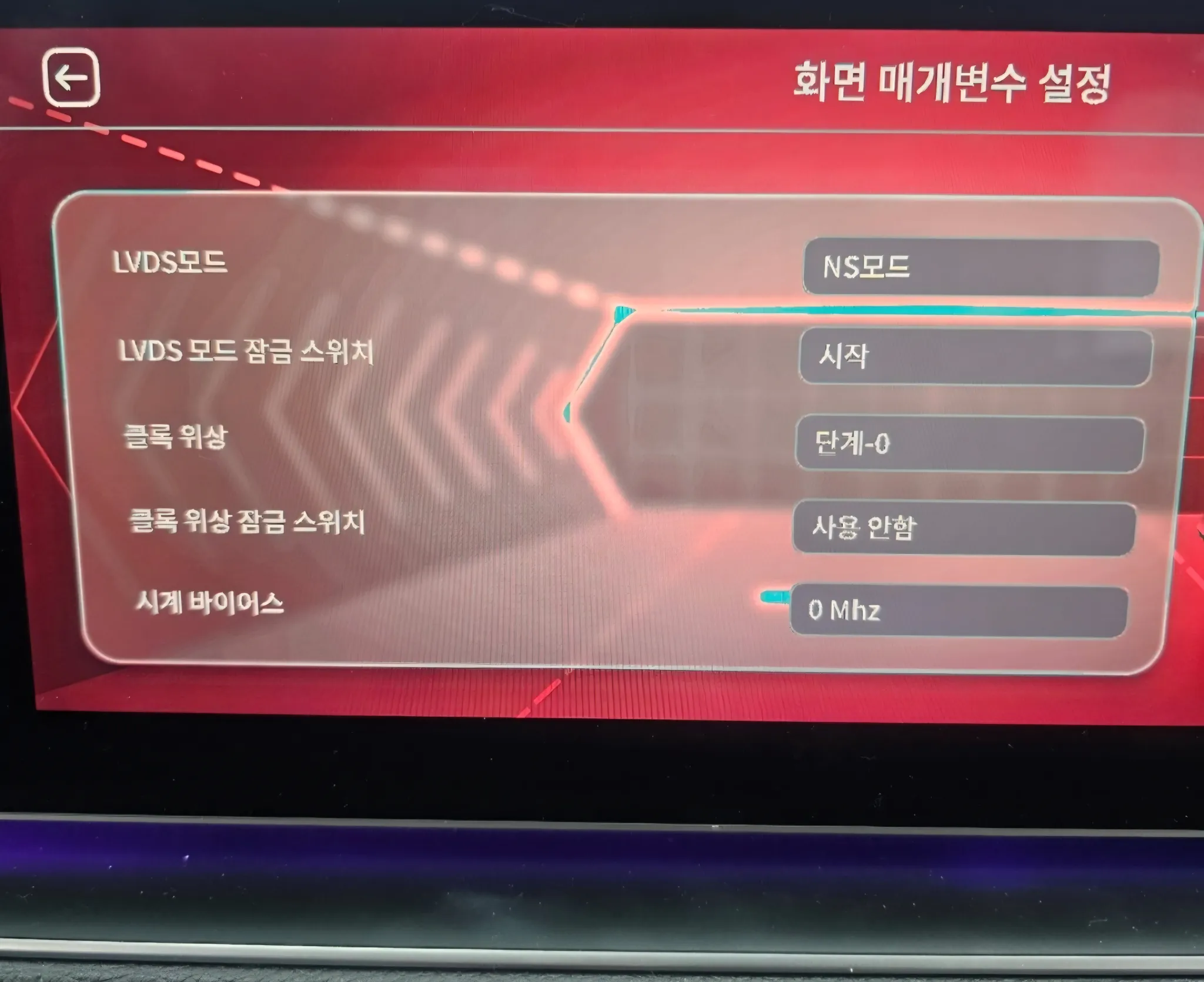

설정 - 시스템 - 화면 매계변수 설정 - LVDS모드 - NS모드
설정 - 시스템 - 화면 매계변수 설정 - LVDS모드 잠금 스위치 - 시작
