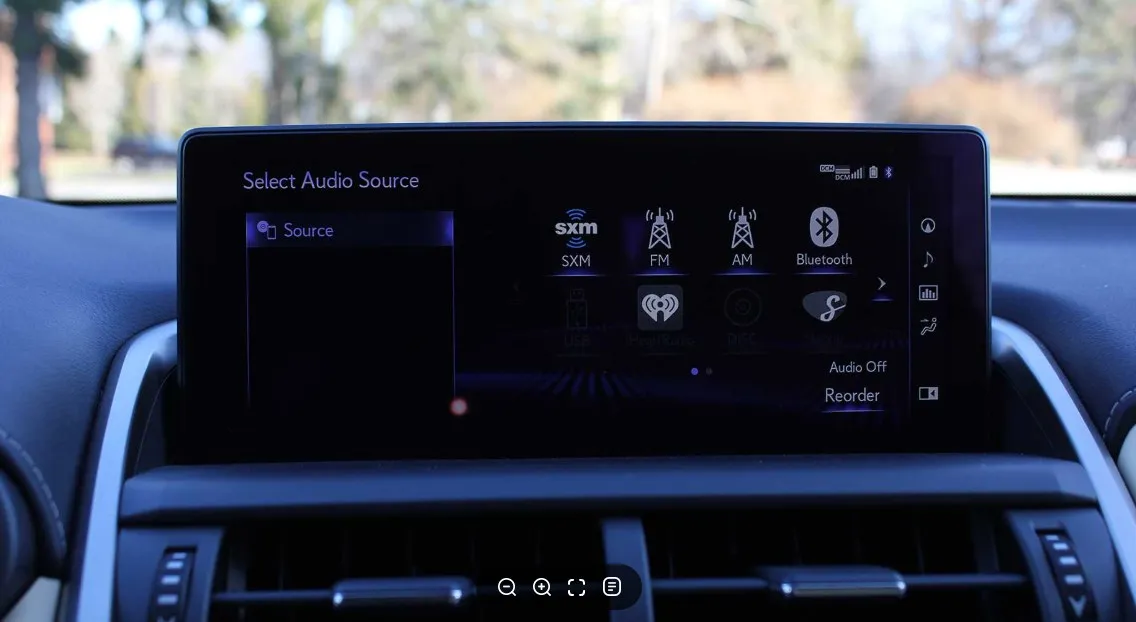

렉서스 NX 2018~ 10.2” 순정 터치 안되는 모니터 차종에 적용되는 인스톨 정보입니다
LVDS커넥터 - 모니터쪽 연결
파워커넥터 - 오디오쪽 연결
**** 후진시 이슈 사항
•
후진시 3D 영상 안나오면

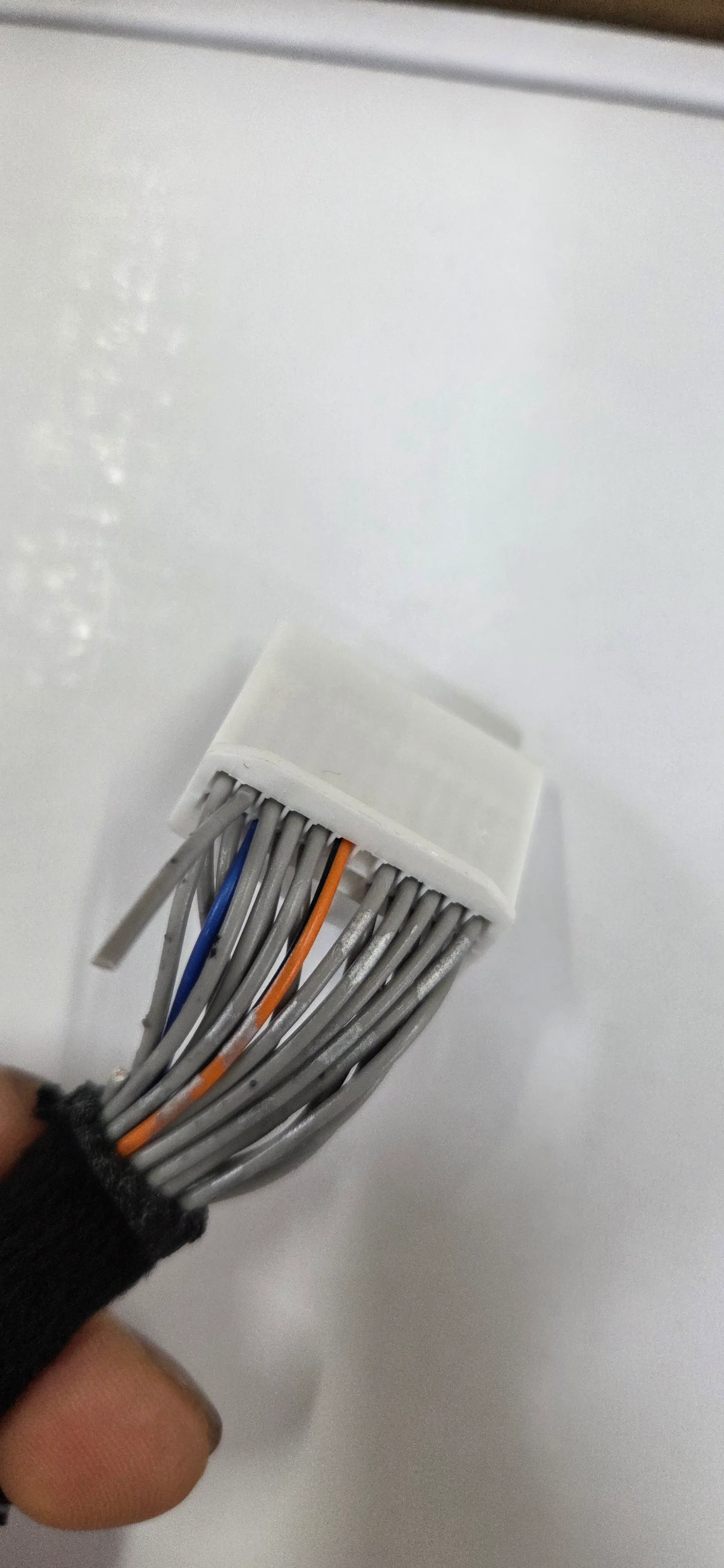

모니터쪽 커넥터에서 이 배선을 절단해주세요
•
검정 커넥터도 연결하지마세요….

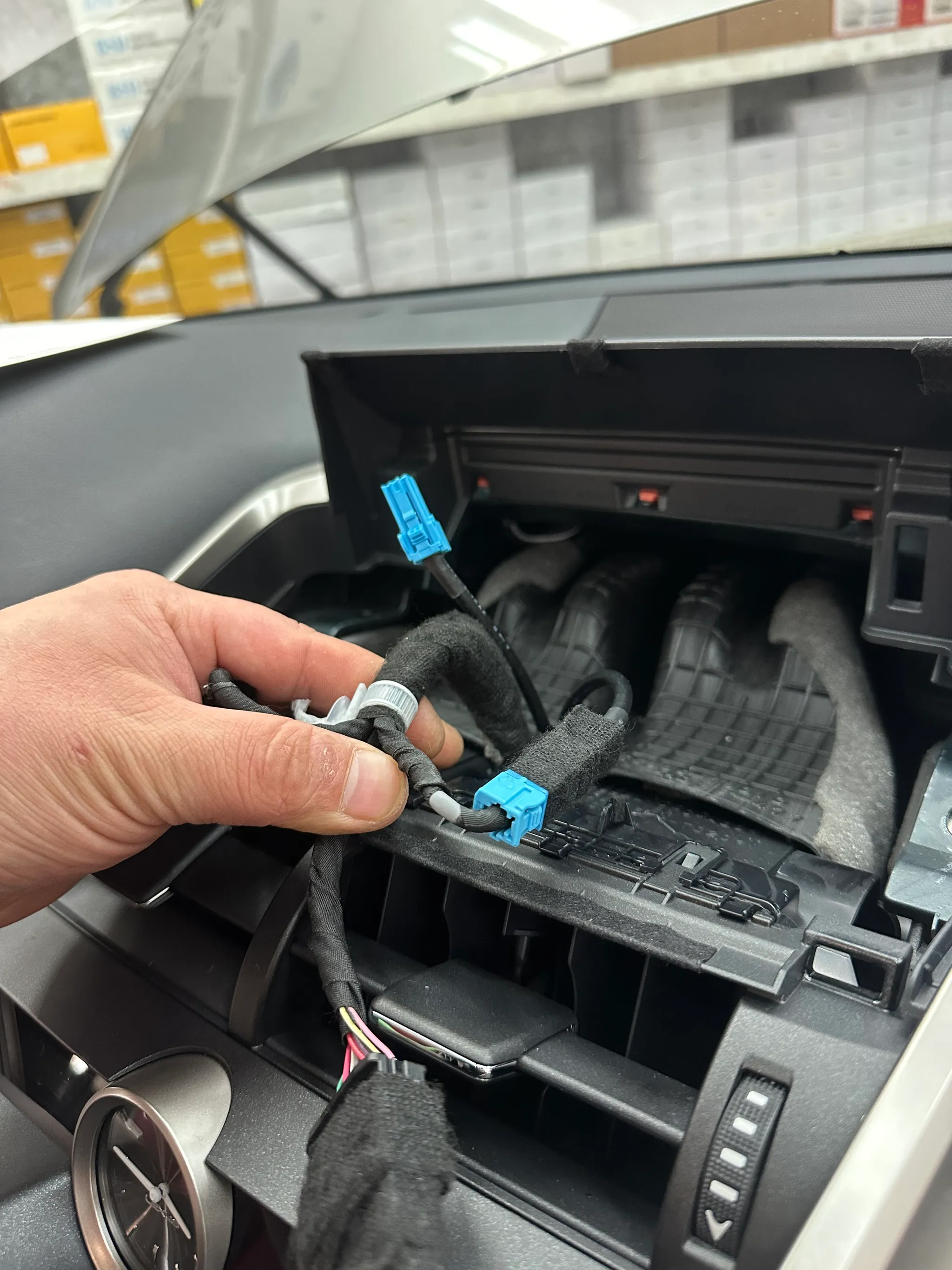

오디오쪽에서

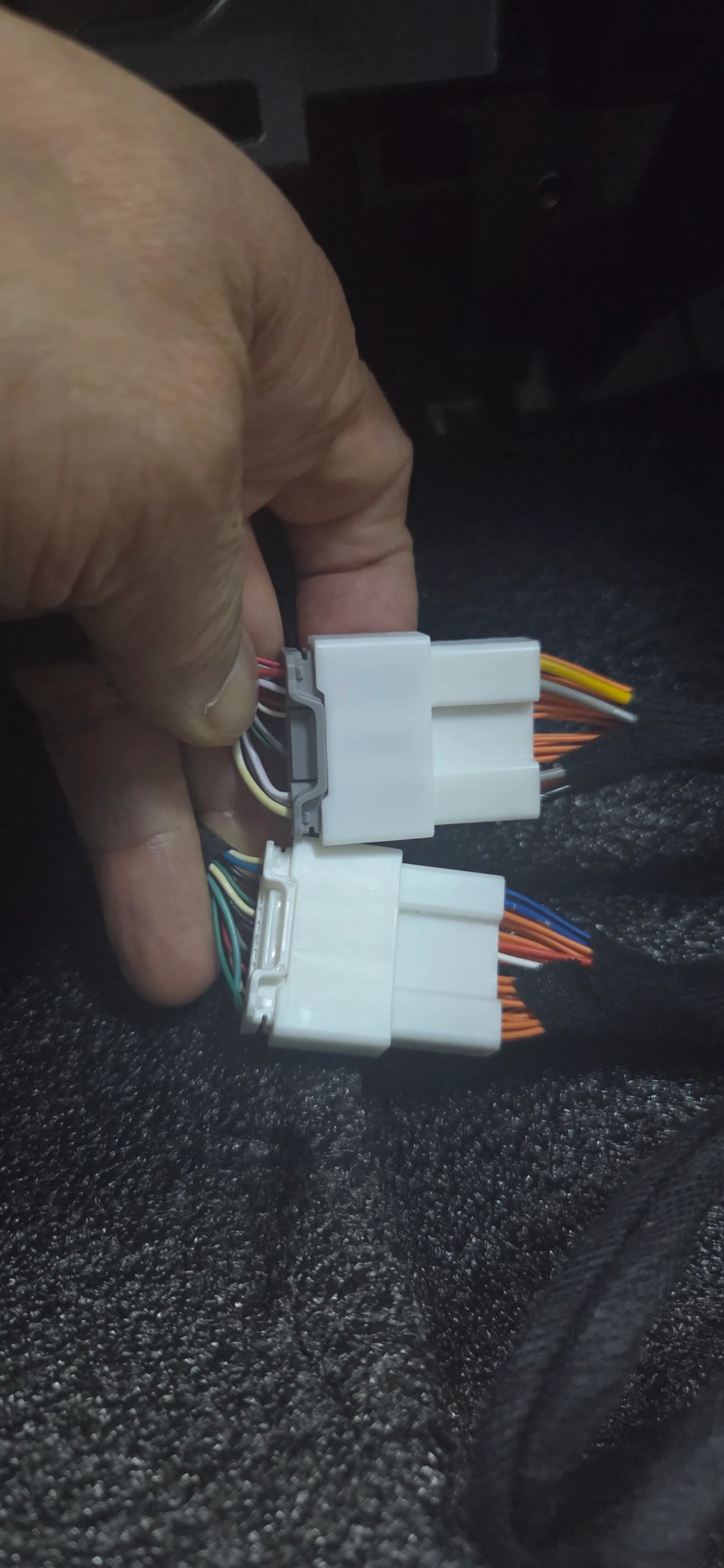

파워커넥터와 CAN커넥터 연결합니다
오디오
POWER커넥터 - 회색
CAN커넥터 - 백색
***** 주의사항 ***
모든 커넥터 연결 후 정상동작이(터치 ) 안 될 경우

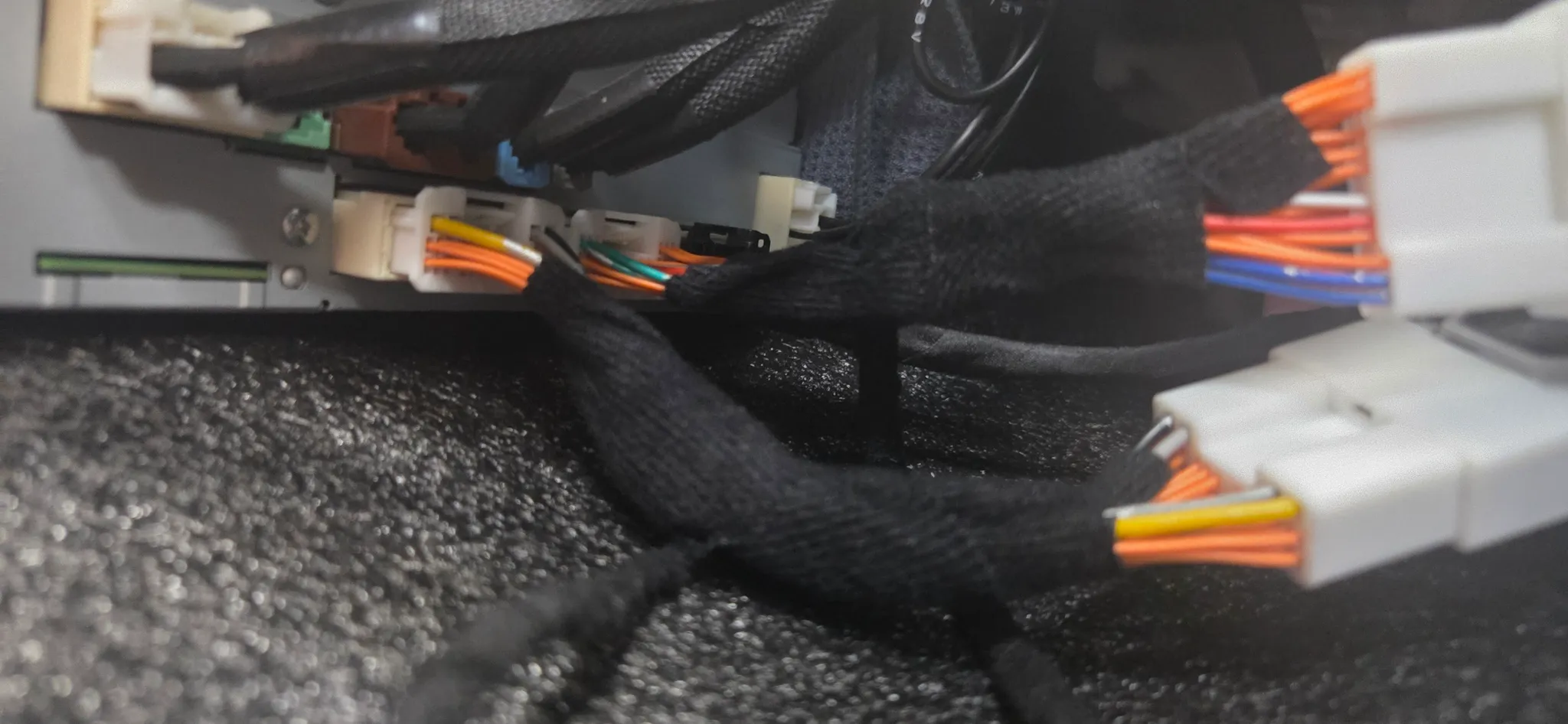

오디오쪽
POWER커넥터 - 회색
CAN커넥터 - 백색
오디오쪽 연결 커넥터 2개를 탈거 후
일정시간이 지난 후 재 연결하고 동작 테스트를 진행합니다.

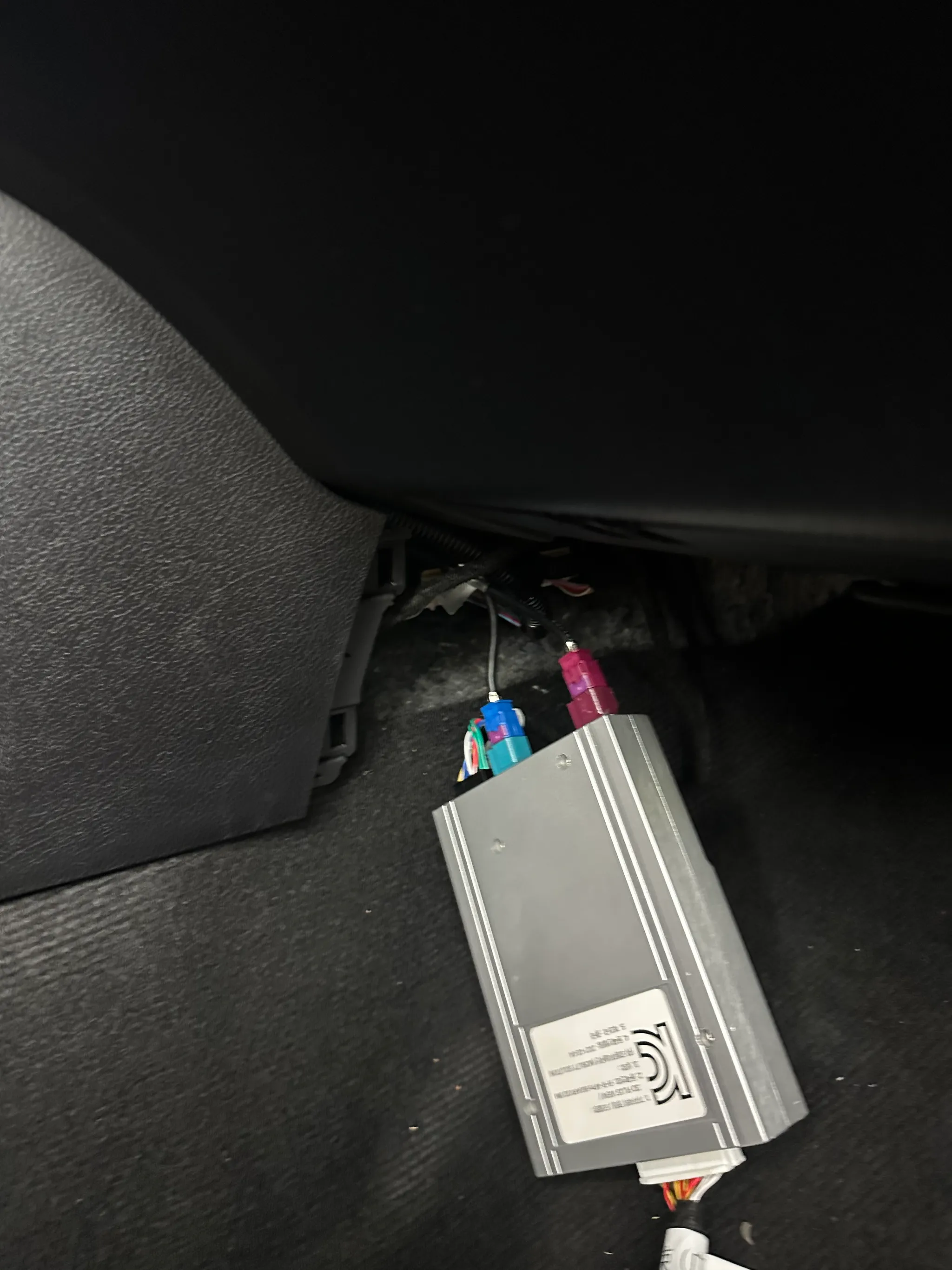

HOST-어라운드뷰 본체는 조수석 왼쪽 커버 안쪽에 설치 가능합니다
* 딥스위치 정보
NX 2018~ 10.25”
24ON
