벤츠 차량용 인포테이먼트 시스템 시리즈 NTG(= Navigation Telematics Generation)
벤츠 NTG 5.0 / 5.1 / 5.2 - (2014~2018)
ECU = NTG 5.0 , NTG 5.5 , NTG 6.0
LVDS = NTG 5.5 , NTG 6.0
POWER = NTG 5.0 , NTG 5.5
이 화면UI 가 적용된 차종관련 인스톨 정보
차종과 연식, 모니터 사이즈가 달라도 해당 화면UI와 동일하면 가능합니다

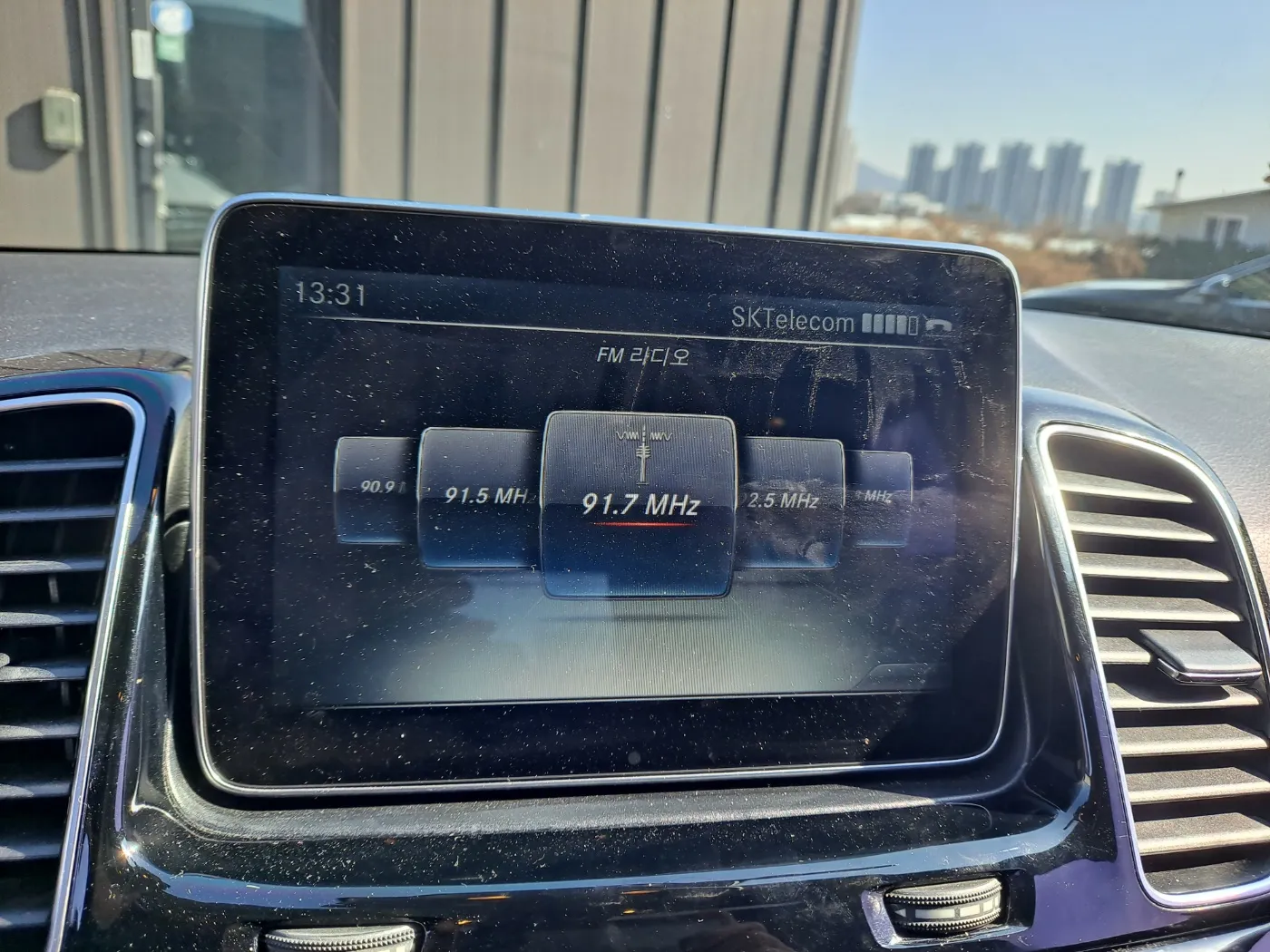

벤츠 GLE NTG 5.0 예시

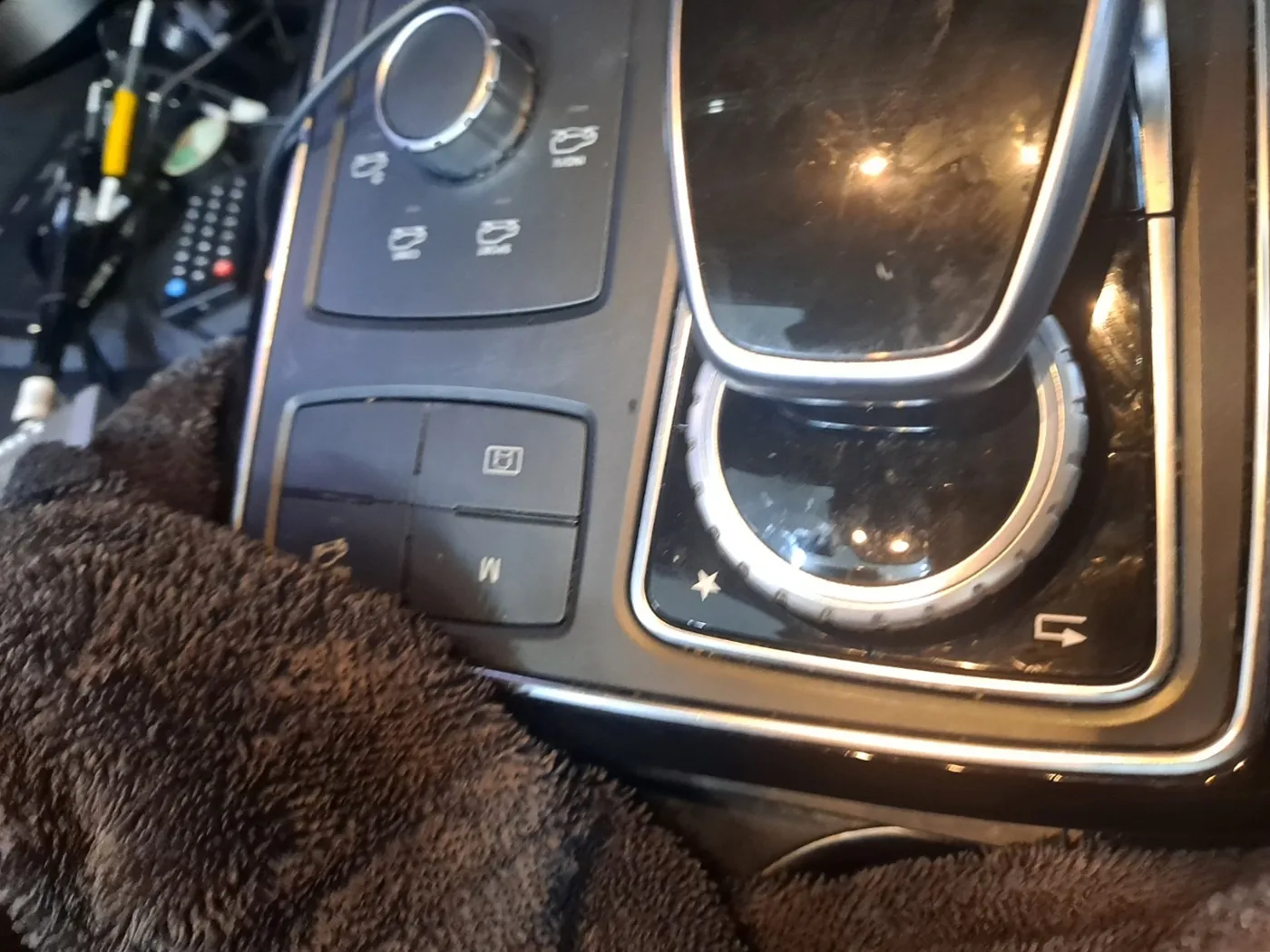

터치 안되는 순정모니터에 장착해서 순정 다이얼로 3D기능들을 사용합니다
LVDS(싱글) 커넥터 - 오디오쪽 연결
POEWR(사각 파크라) 커넥터 - 오디오쪽 연결

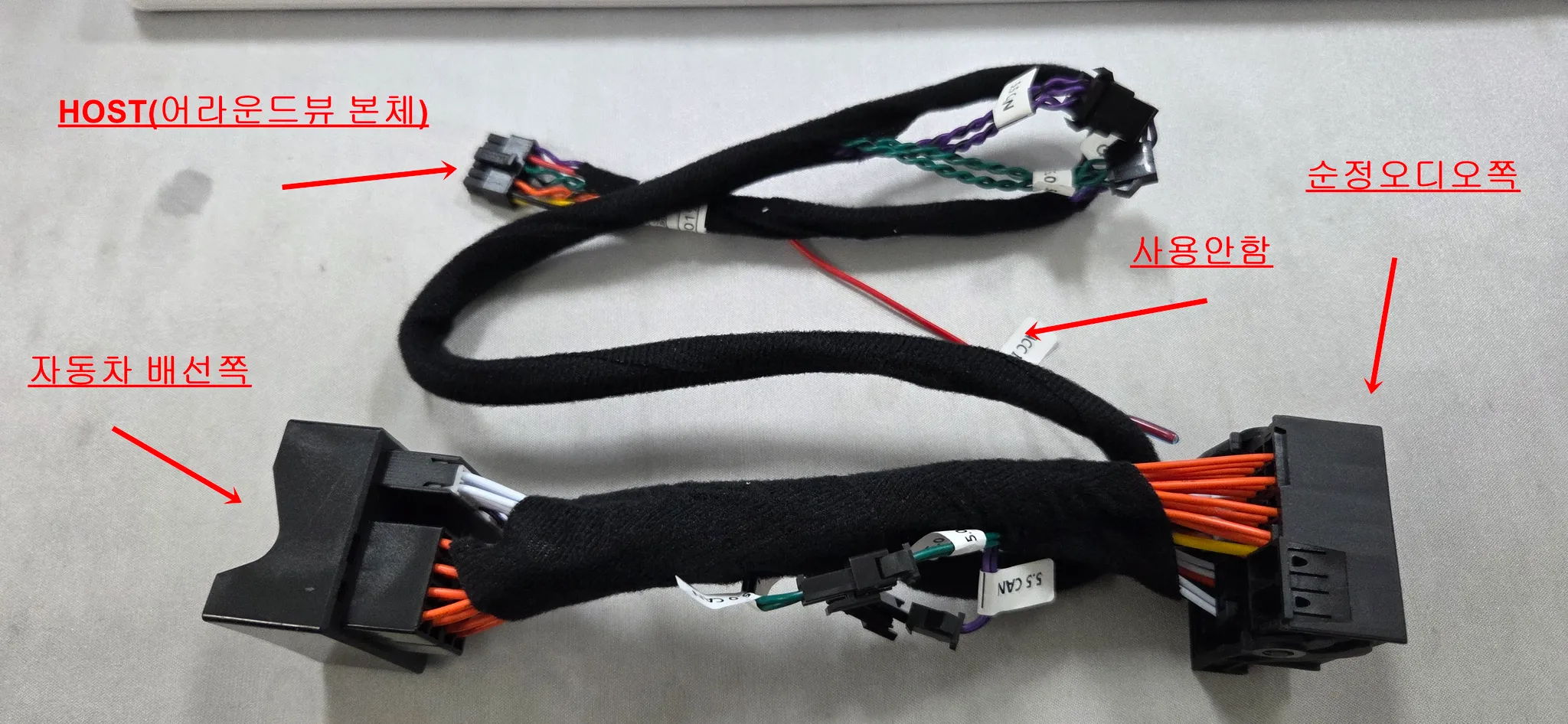

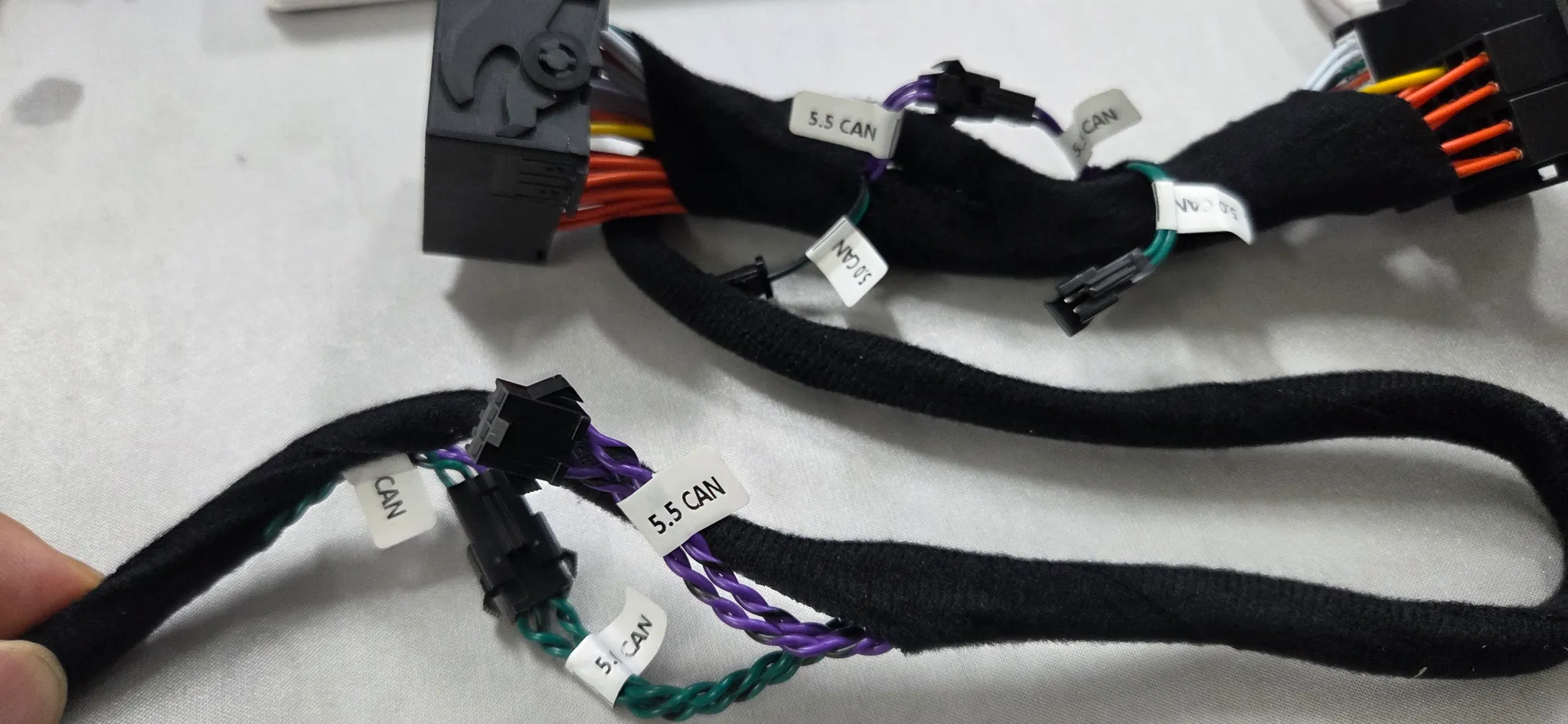

오디오쪽 커넥터에서 5.5 커넥터만 연결
HOST(어라운드뷰 본체)쪽 커넥터에서 5.0 커넥터만 연결

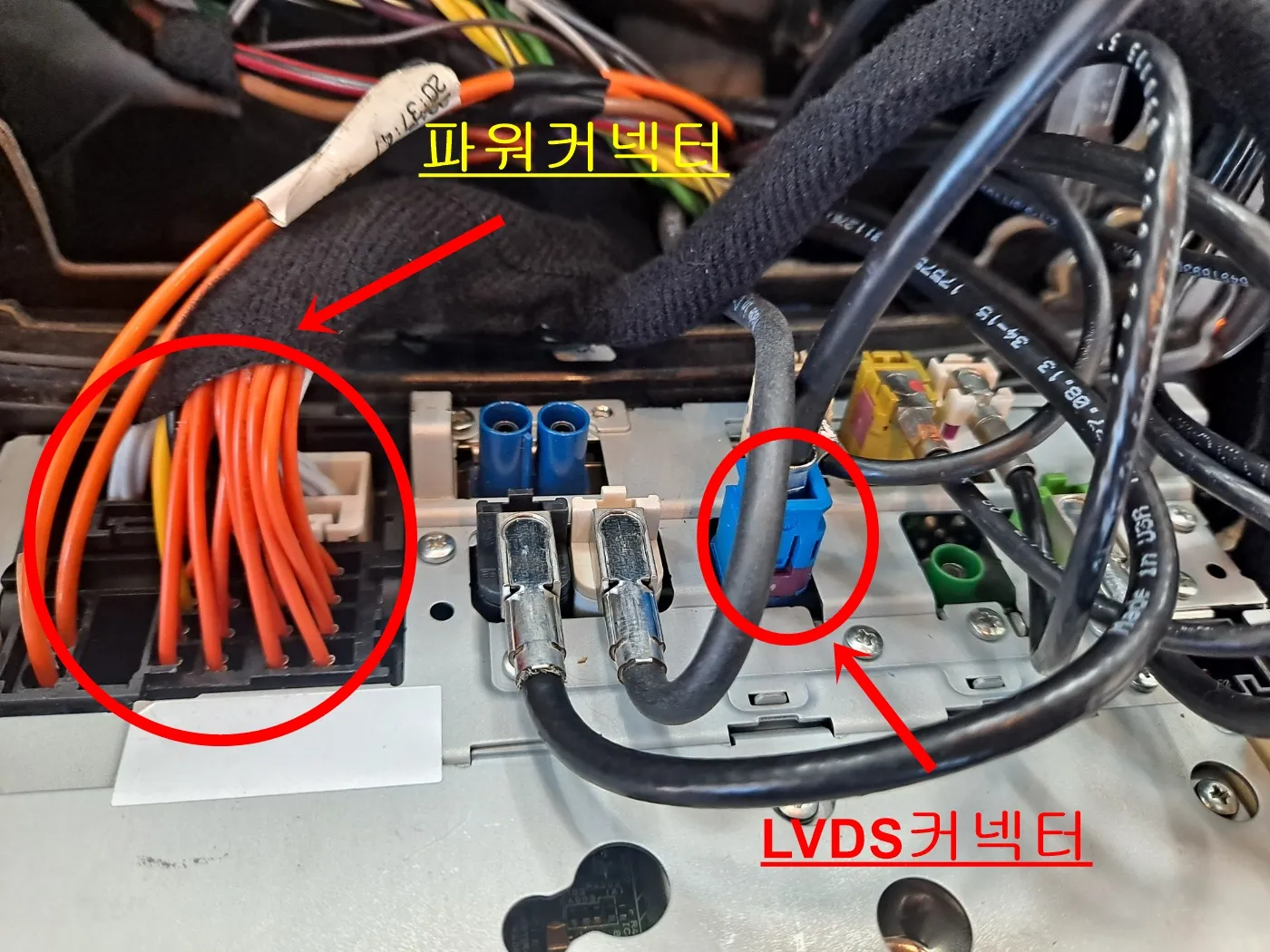

순정오디오쪽에
파워커넥터와 LVDS커넥터 연결하면 3D화면 바로 동작합니다
* 딥스위치 정보
벤츠 GLE 2015~
13 ON

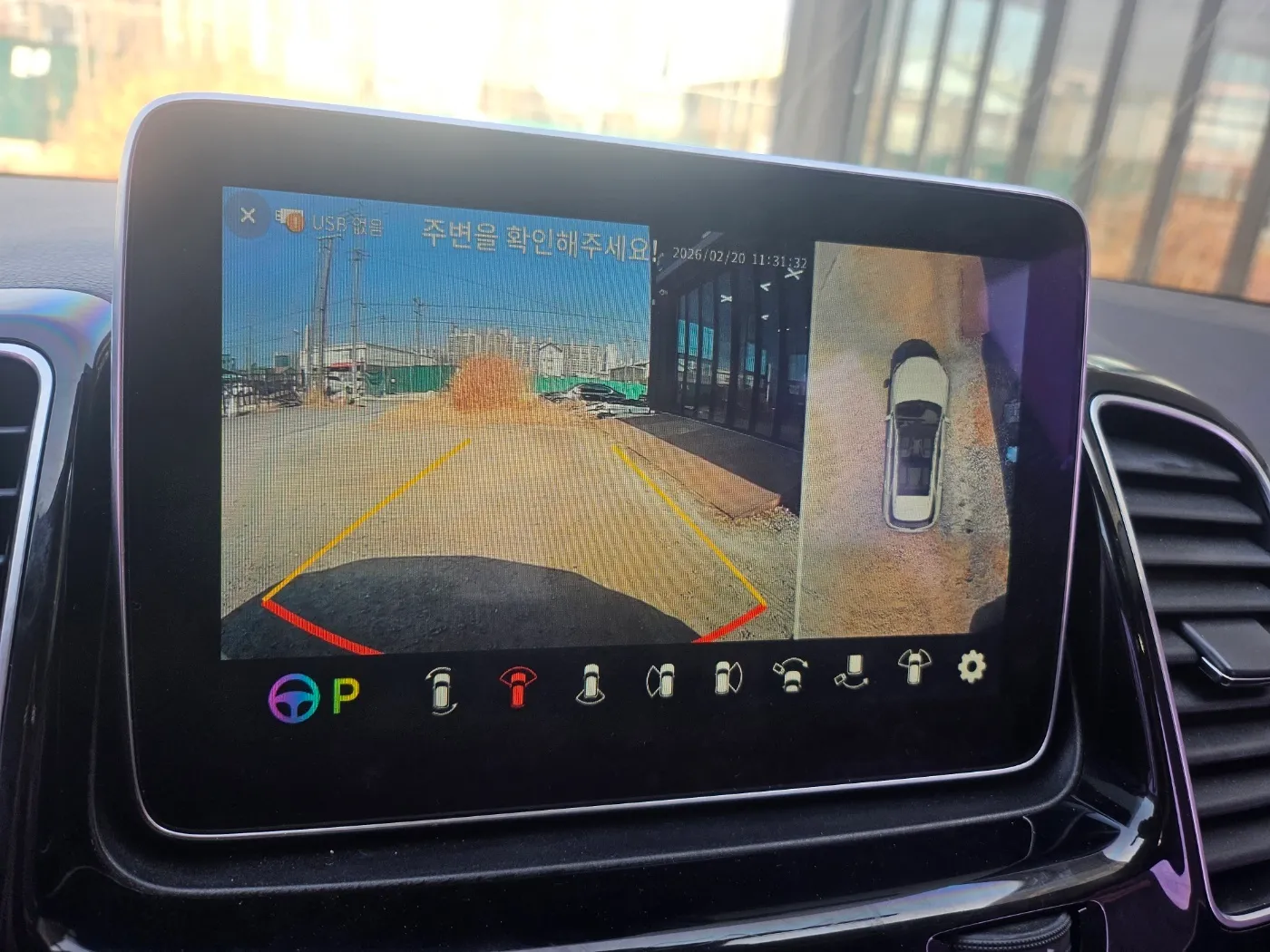

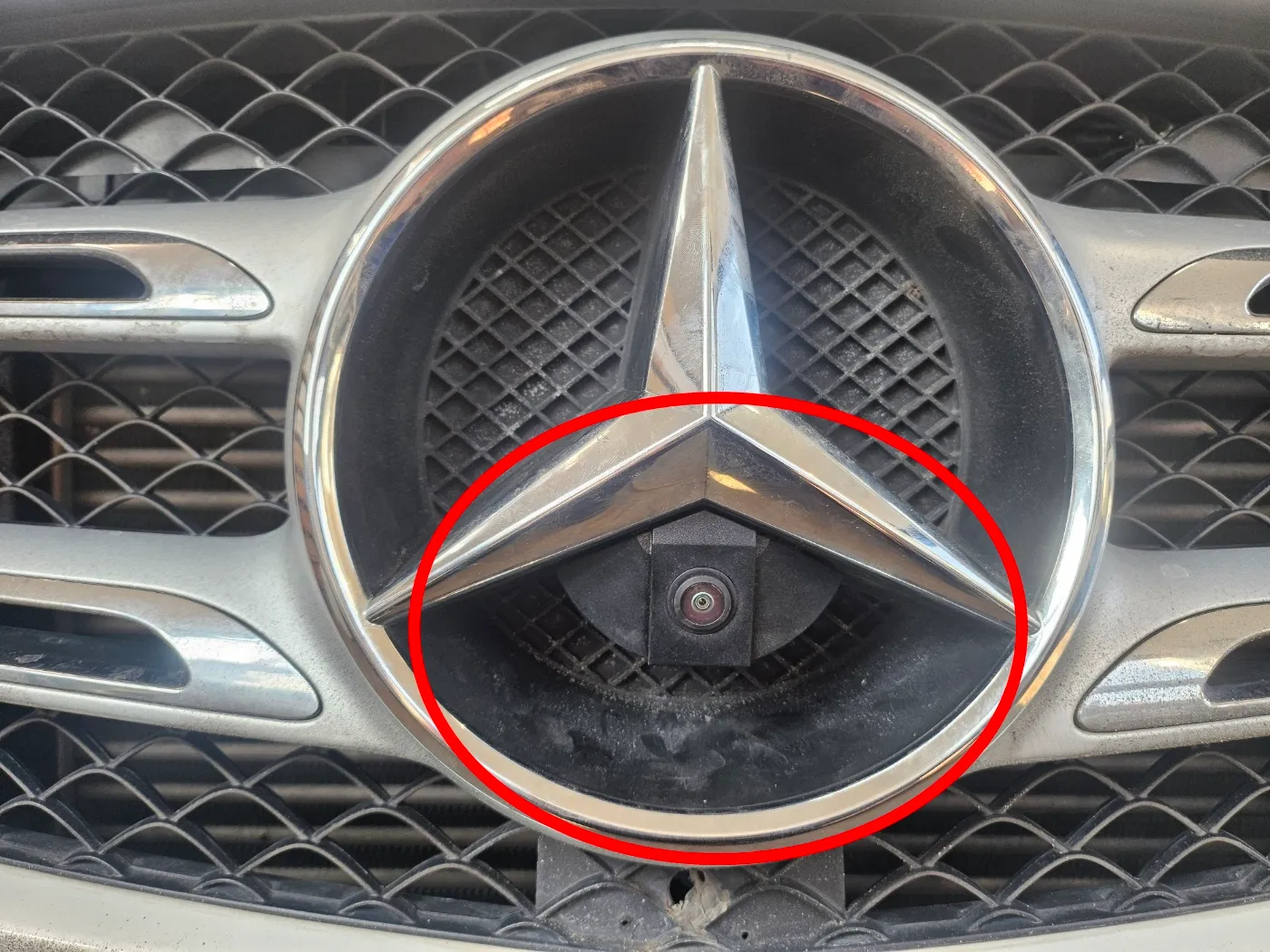

전방카메라 - 벤츠 GLE NTG 5.0 예시
차종과 연식에따라 디자인이 다를 수 있습니다

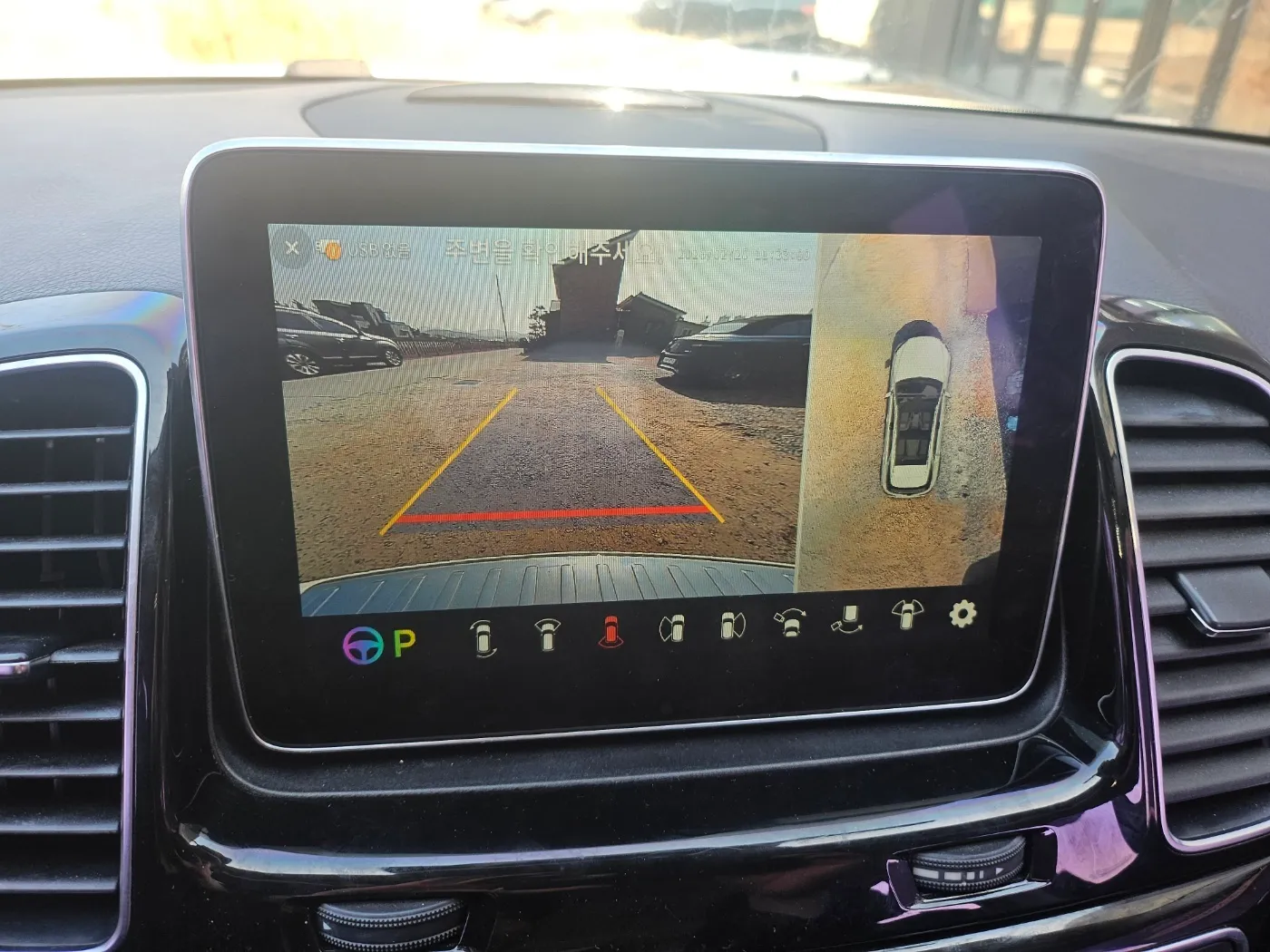

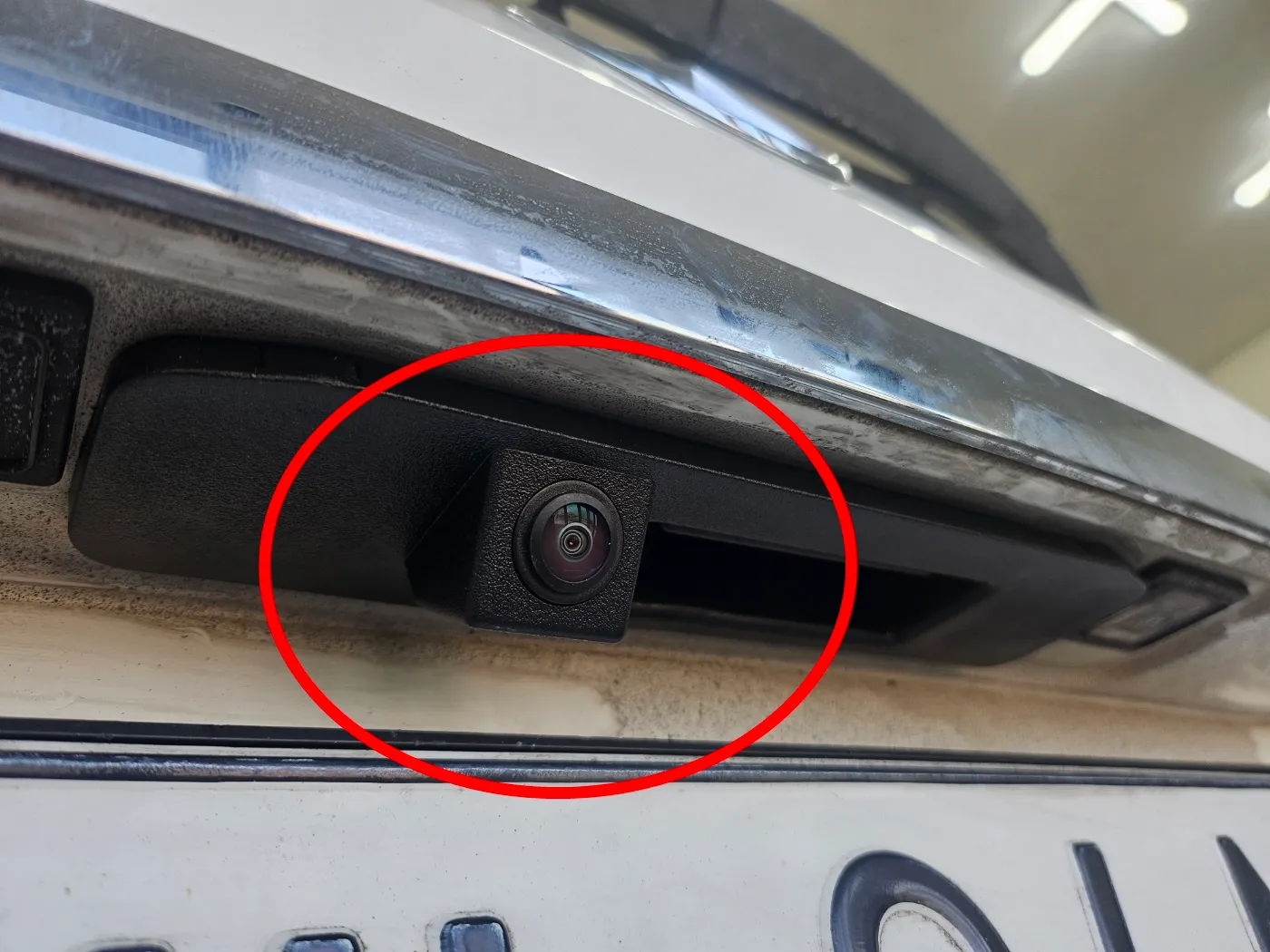

후방카메라 - 벤츠 GLE NTG 5.0 예시
차종과 연식에따라 다자인이 다를 수 있습니다

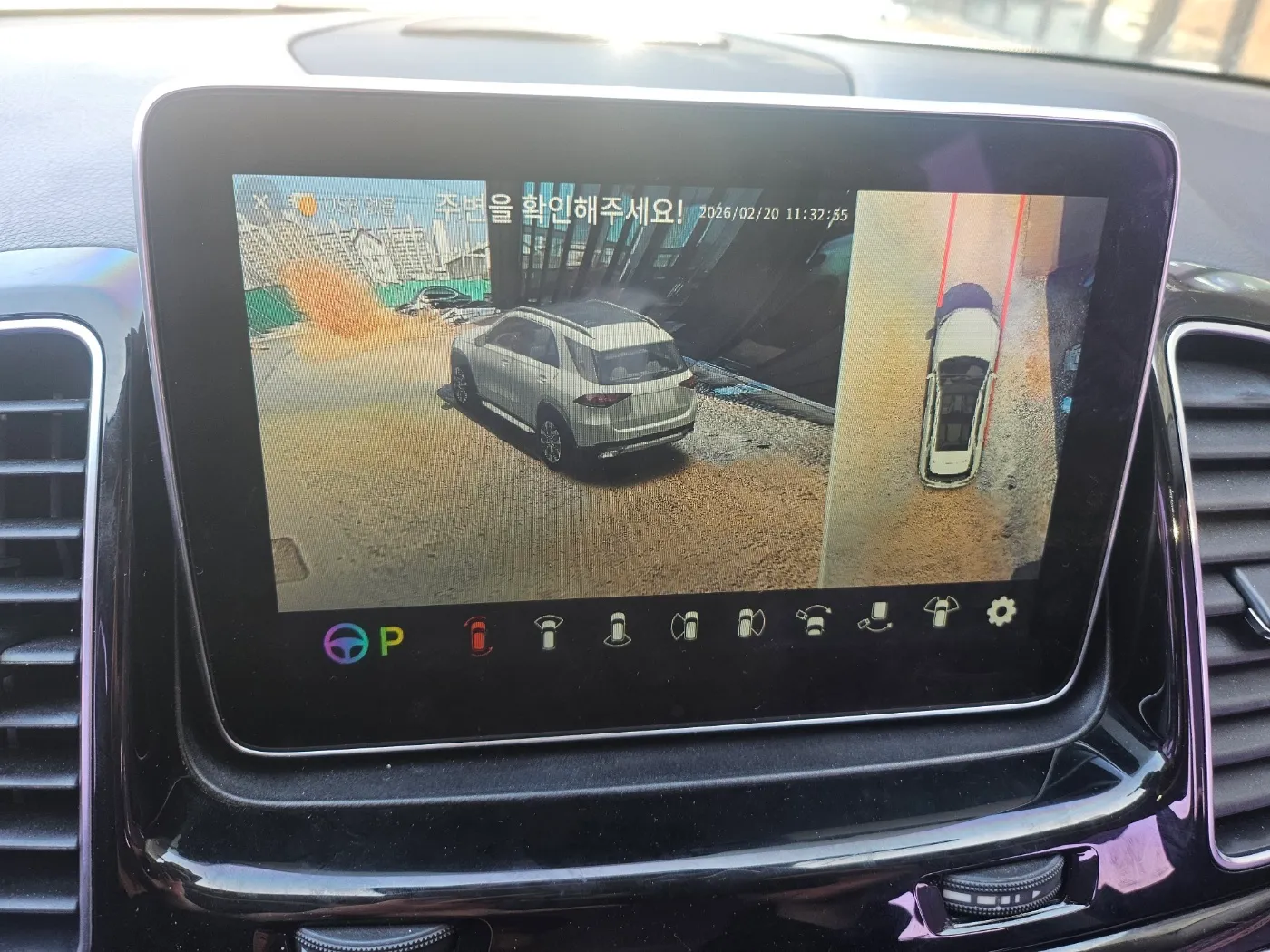

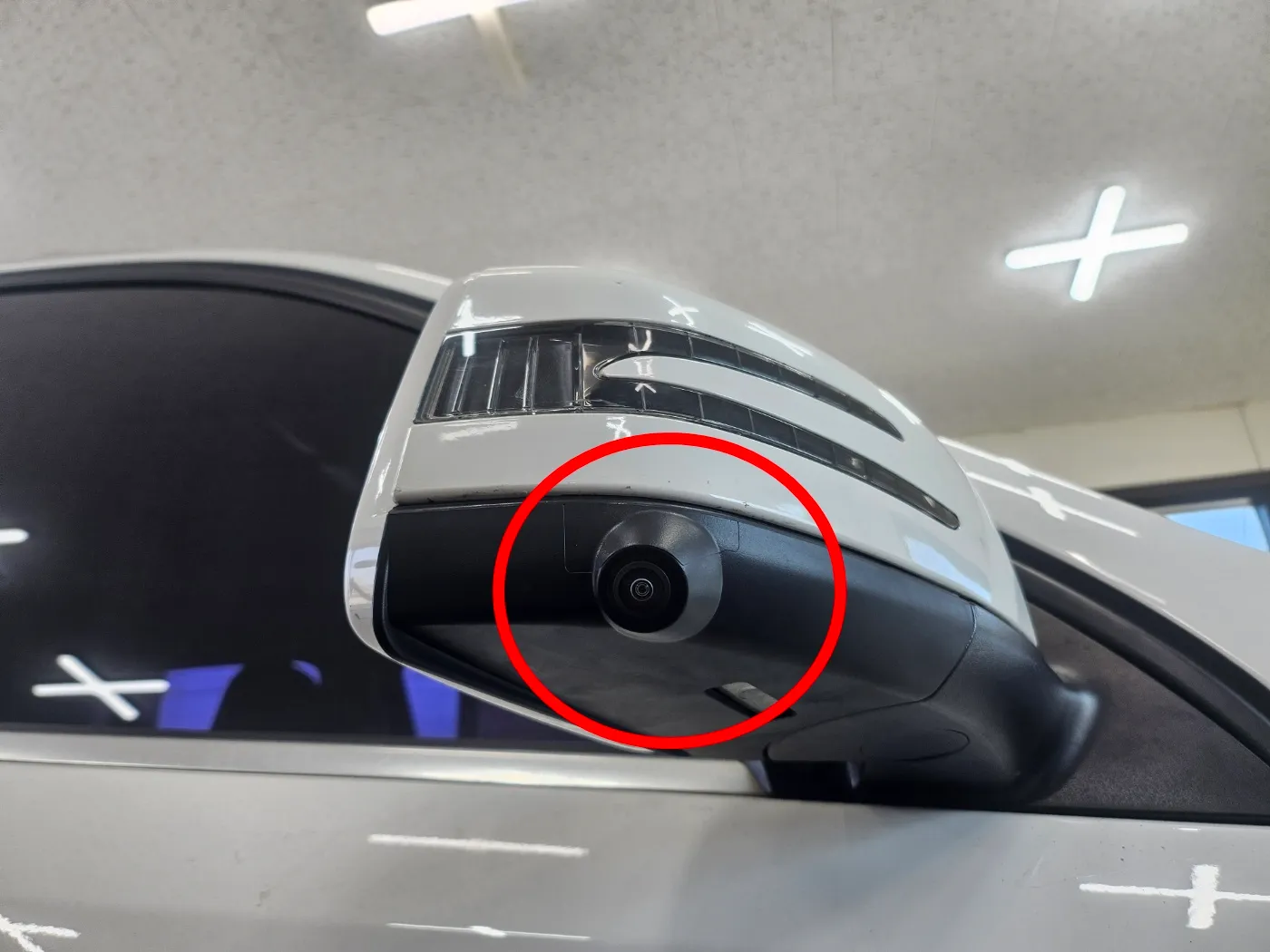

사이드 카메라 - 벤츠 GLE NTG 5.0 예시
차종과 연식에따라 디자인이 다를 수 있습니다
