차종과 연식 구분은 너무 복잡해서 오류가 발생할 수 있습니다.
순정 화면UI로
BMW NBT / EVO / MGU / ID 구분해서 작업해주세요

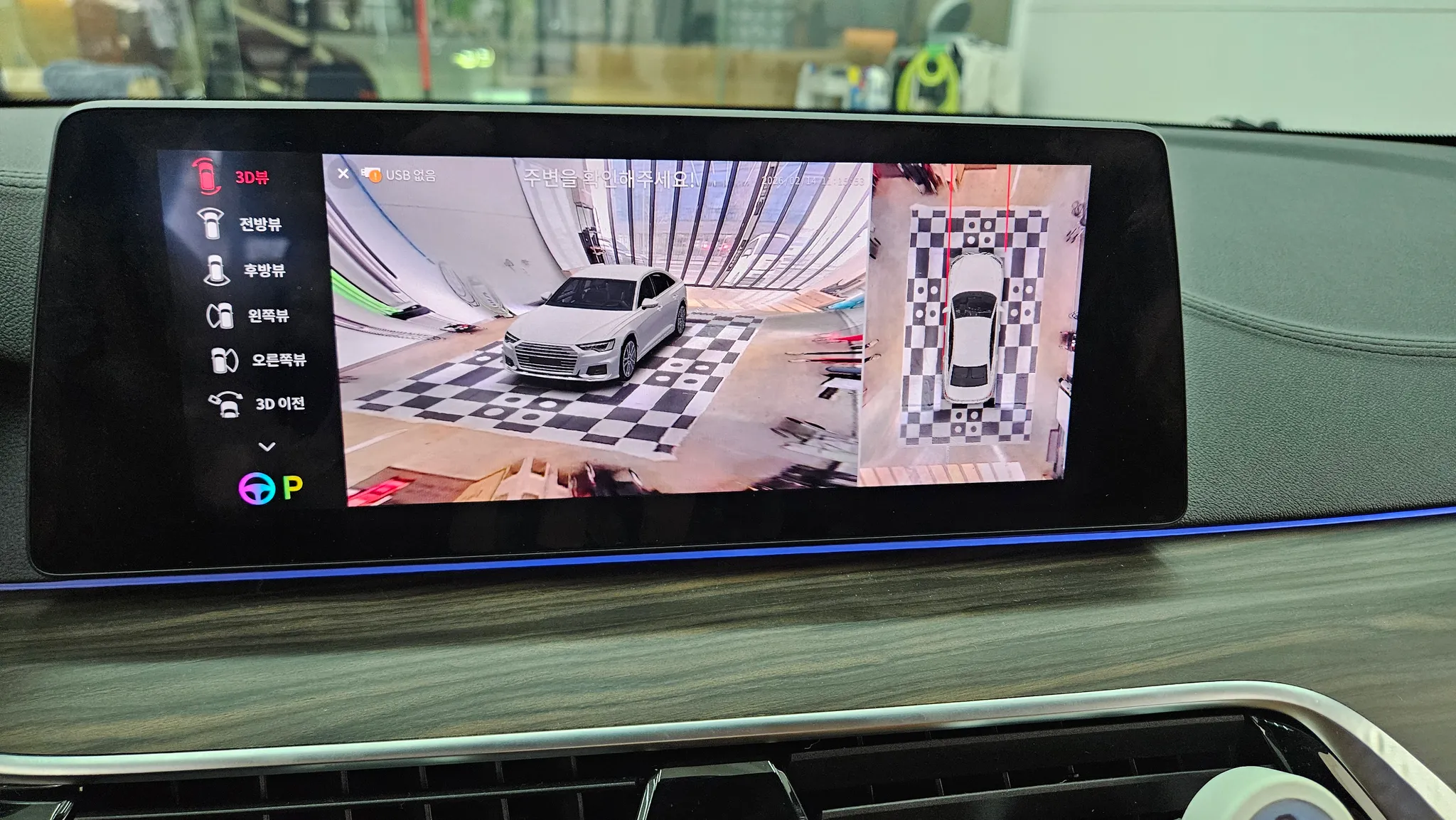

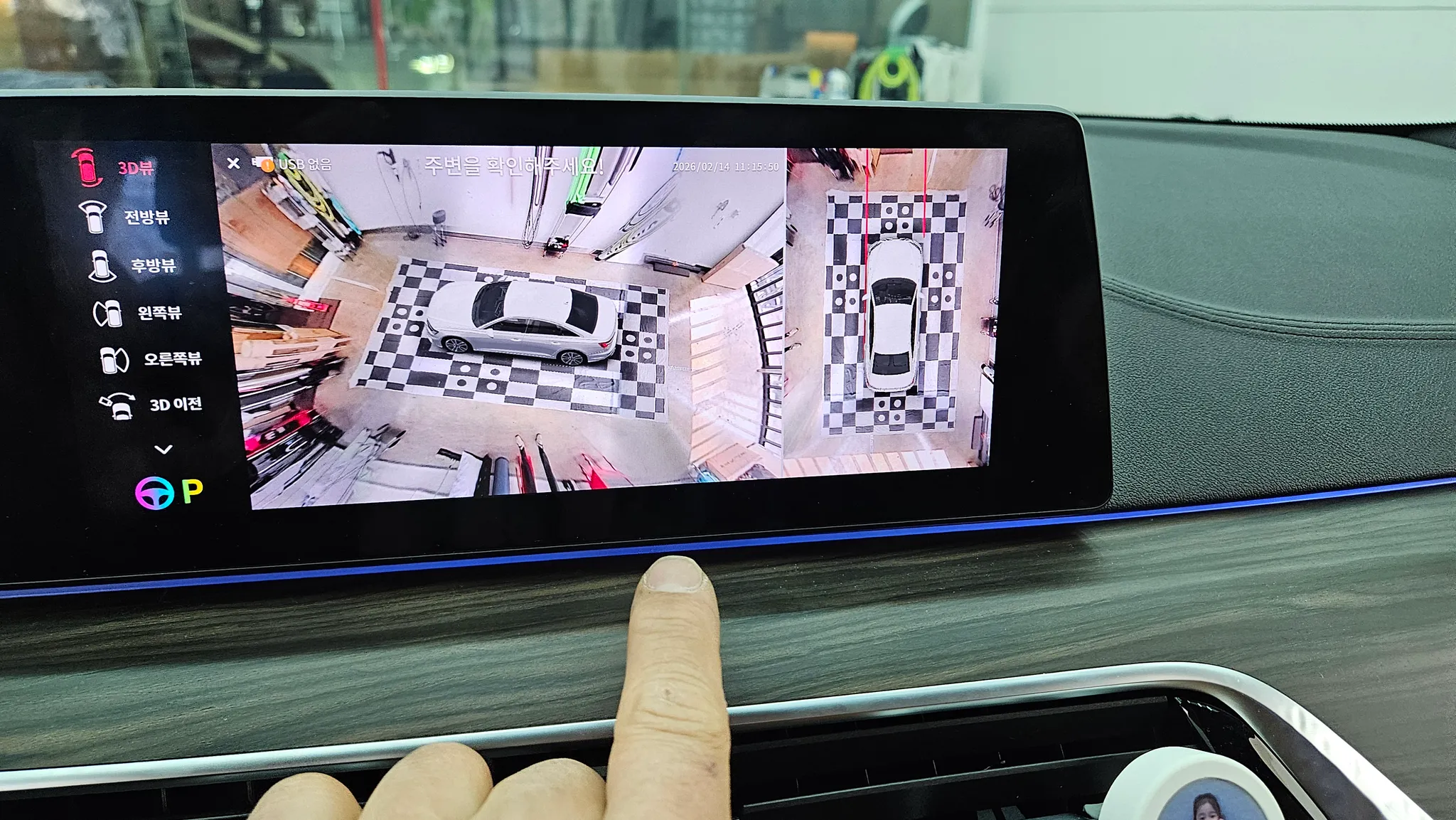

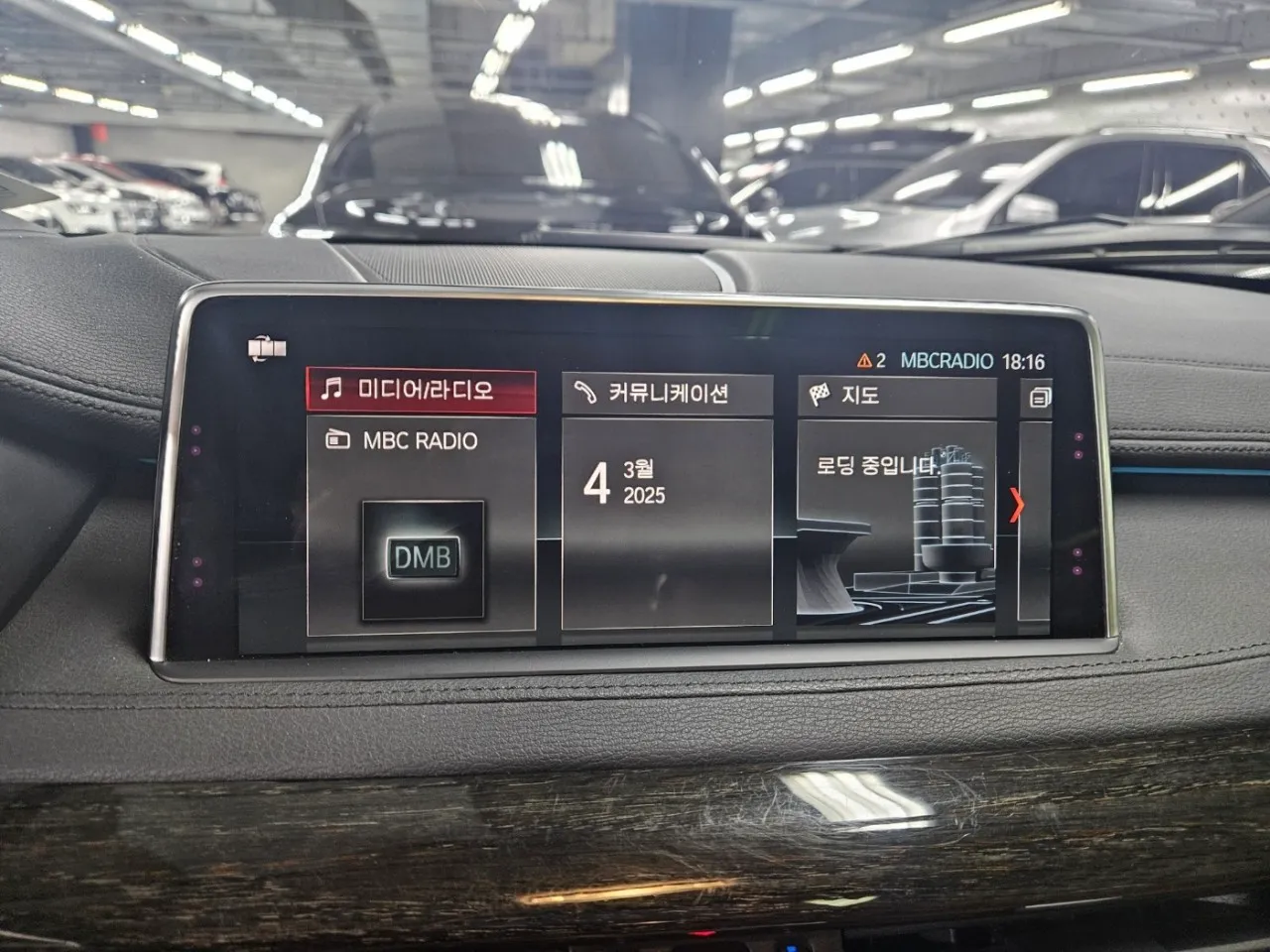

BMW 순정모니터 화면
이 화면을 사용하는 차종에 적용되는 인스톨 정보입니다(EVO)
차량의 종류와 무관하게 이 화면을 사용하면 모두 적용되는 작업 전 확인해주세요

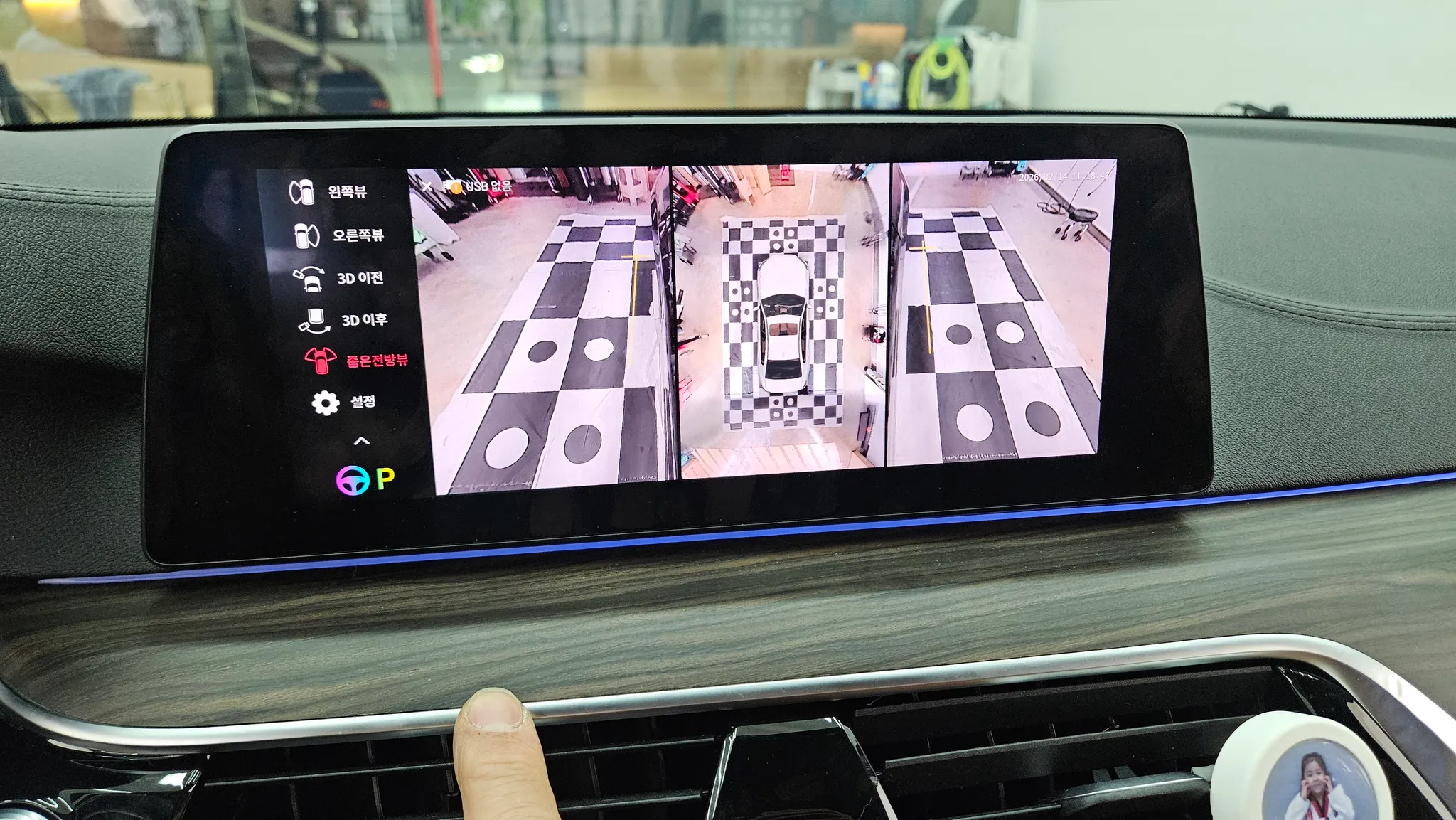

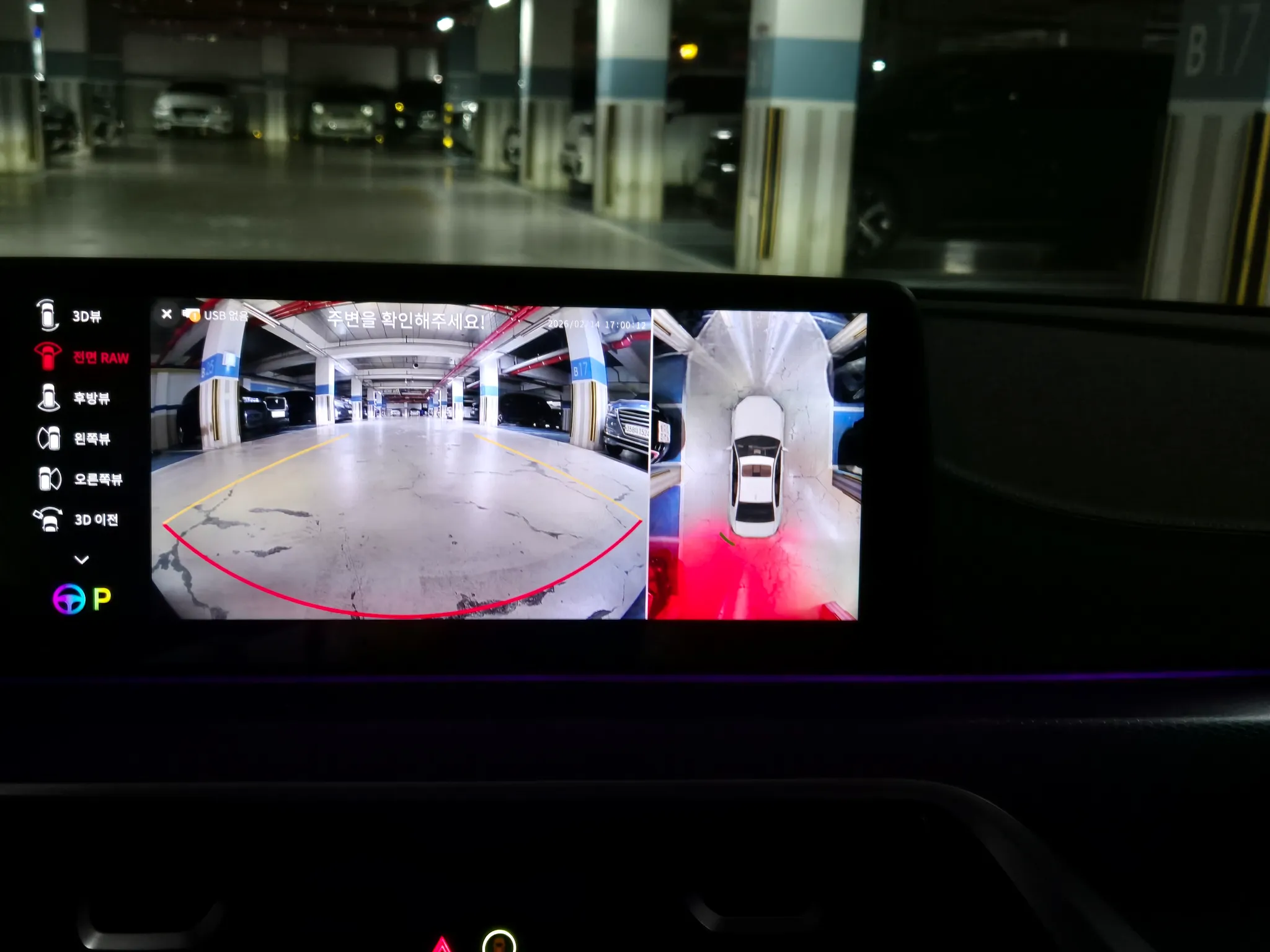

BMW 순정형 3D 맥스프로 어라운드뷰
•
인터페이스 필요없는 일체형 어라운드뷰
•
LVDS 커넥터 잭바이잭 연동
•
순정 터치스크린 연동
•
BMW 순정 및 다양한 화면UI 적용
•
순정 고화질 100% 지원 (LVDS케이블 1대1 연동)
•
배선 손상없는 전원, CAN 잭바이잭 장착
•
차량 손상없는 무타공 전용카메라 장착(차종과 연식별 상이)
•
4채널 블랙박스(주차녹화 X)
•
순정과 동일한 PDC 주차센서 연동
•
순정과 동일한 PAS 핸들라인 연동
•
간단한 3D 공차보정
•
한글메뉴 지원(일부차종 상이)
•

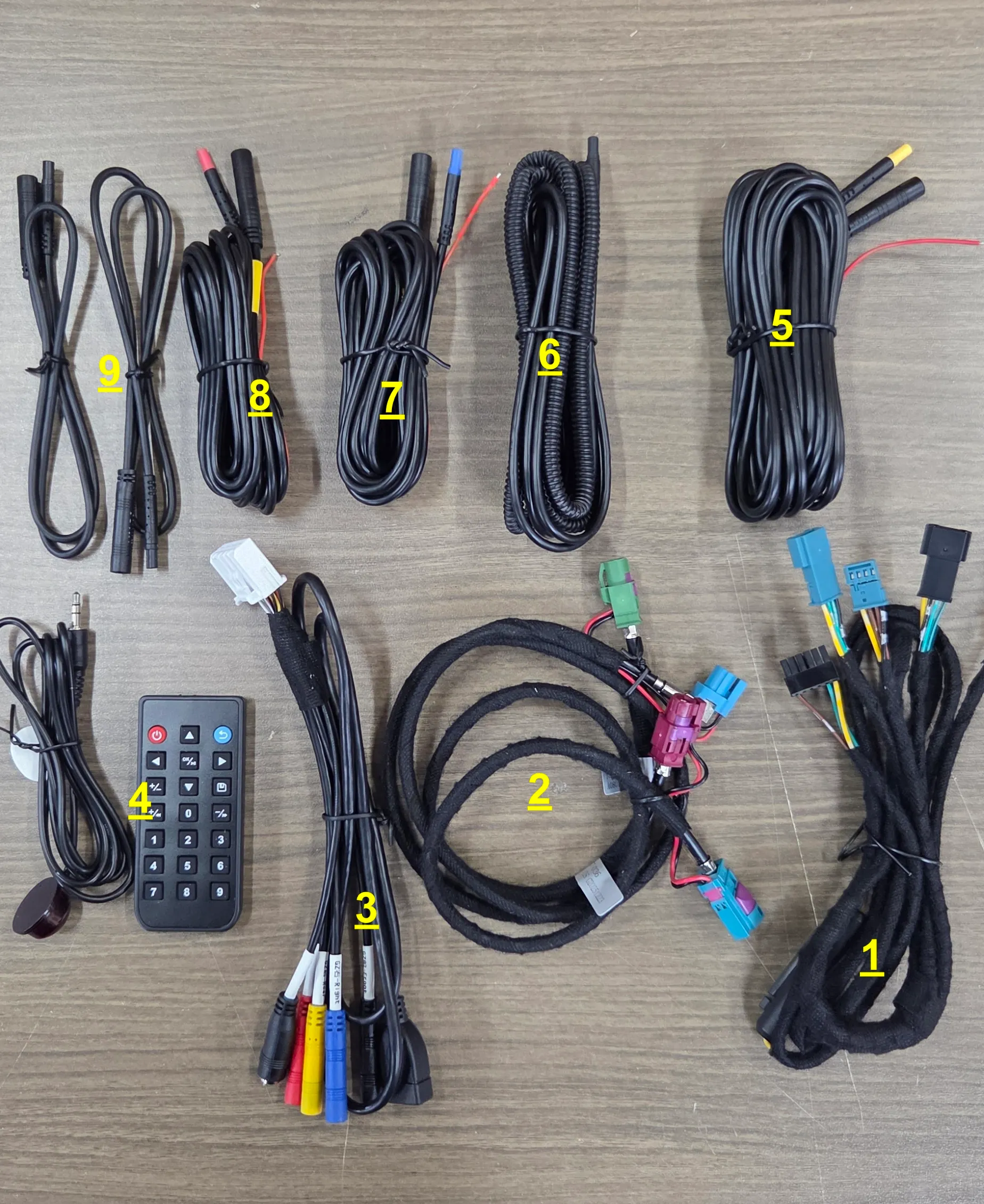

어라운드뷰 상품구성
1.
전원 커넥터 - 순정 다이얼과 HOST(어라운드뷰 본체) 연결
2.
LVDS 커넥터 - 순정 모니터와 HOST(어라운드뷰 본체) 연결
3.
카메라 커넥터 - HOST(어라운드뷰 본체)에 카메라와 연결
4.
리모컨 수신부 - 장착시 초기 셋팅에 필요
5.
후방카메라 배선 - 후방쪽으로 배선 설치
6.
전방카메라 배선 - 전방쪽으로 배선 설치
7.
사이드카메라 배선 - 좌우 사이드로 배선 설치
8.
사이드 카메라 배선 - 좌우 사이드로 배선 설치
9.
사이드 연장배선 - 사이드미러쪽 연장해서 배선 설치
10.

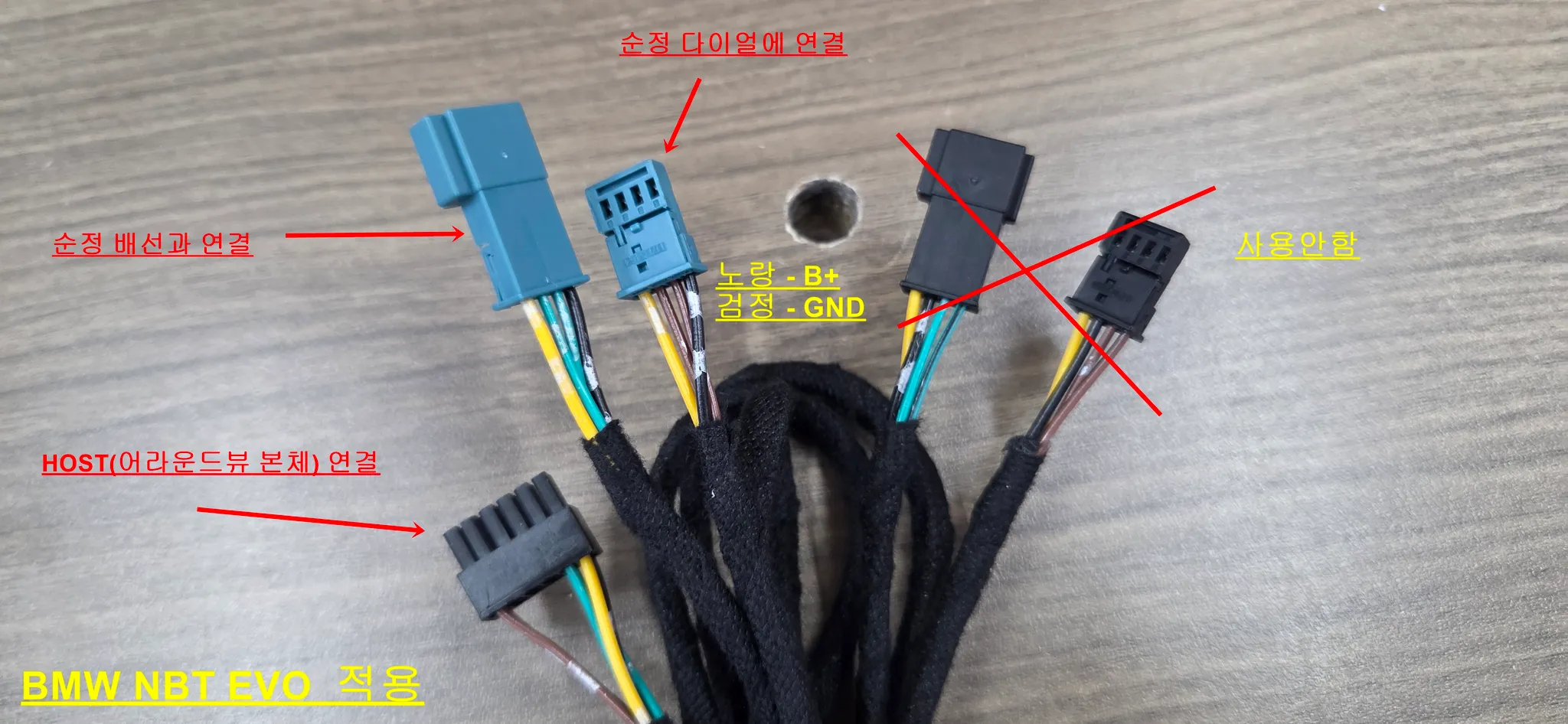

파워 커넥터는
순정 다이얼과 HOST(어라운드뷰 본체)와 연결합니다
BMW EVO 차종 적용사례
사용하지 않는 커넥트는 테이프를 따라따로 감싸서 마무리하세요

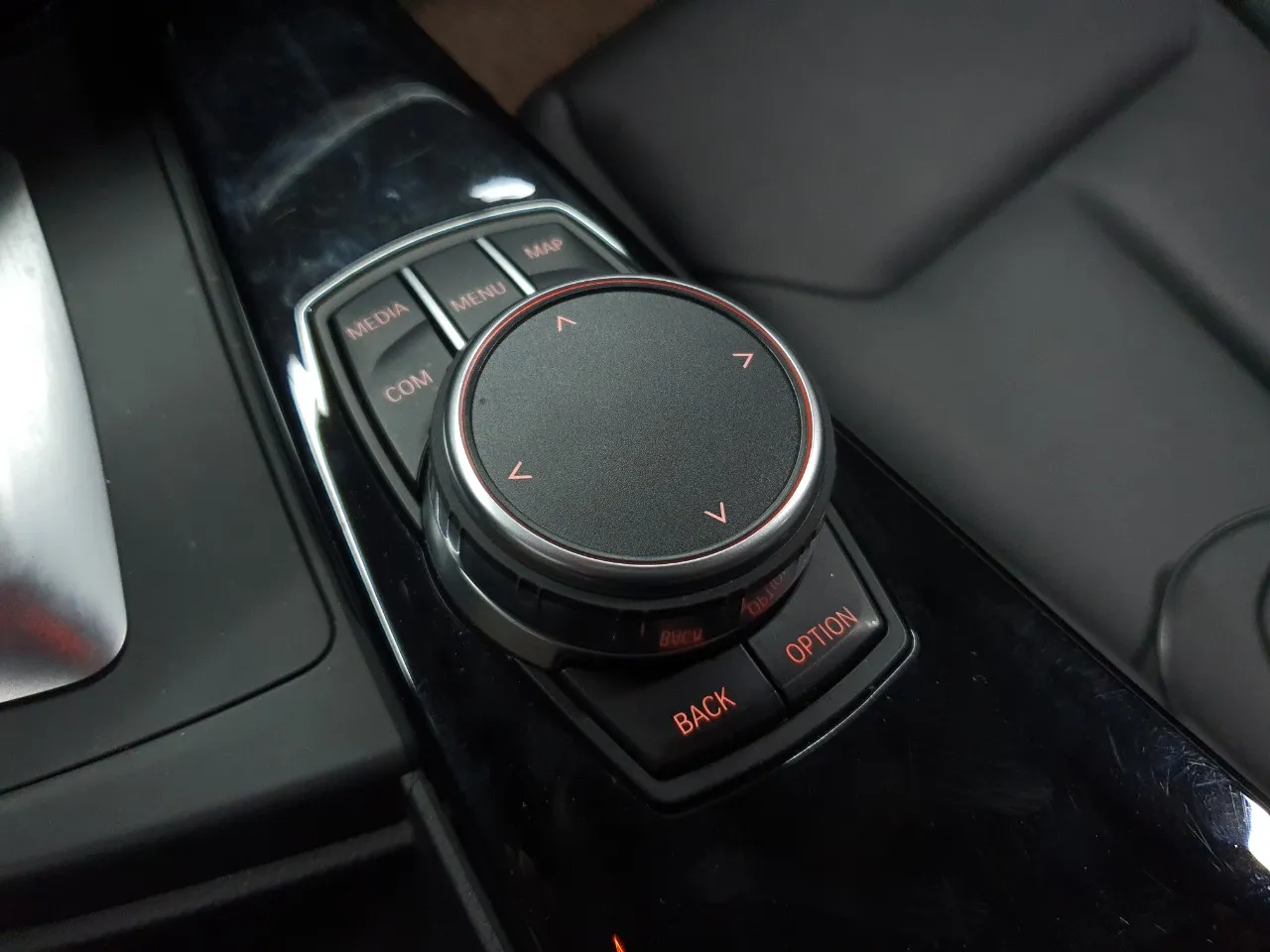

순정 다이얼 커넥터와 암수 연결하면됩니다
커넥터 색상보다는
순정 디어얼 커넥터의 B+(상시전원) 과 GND(그라운드) 포인트를 테스터기로 찾아서
맞는 커넥터를 연결하는 방법을 추천드립니
연식과 차종에따라 정보가 상이할 수 있으니
사전에 테스터기를 이용해서 전원배열 먼저 체크하고 연결하세요^^
파워커넥터

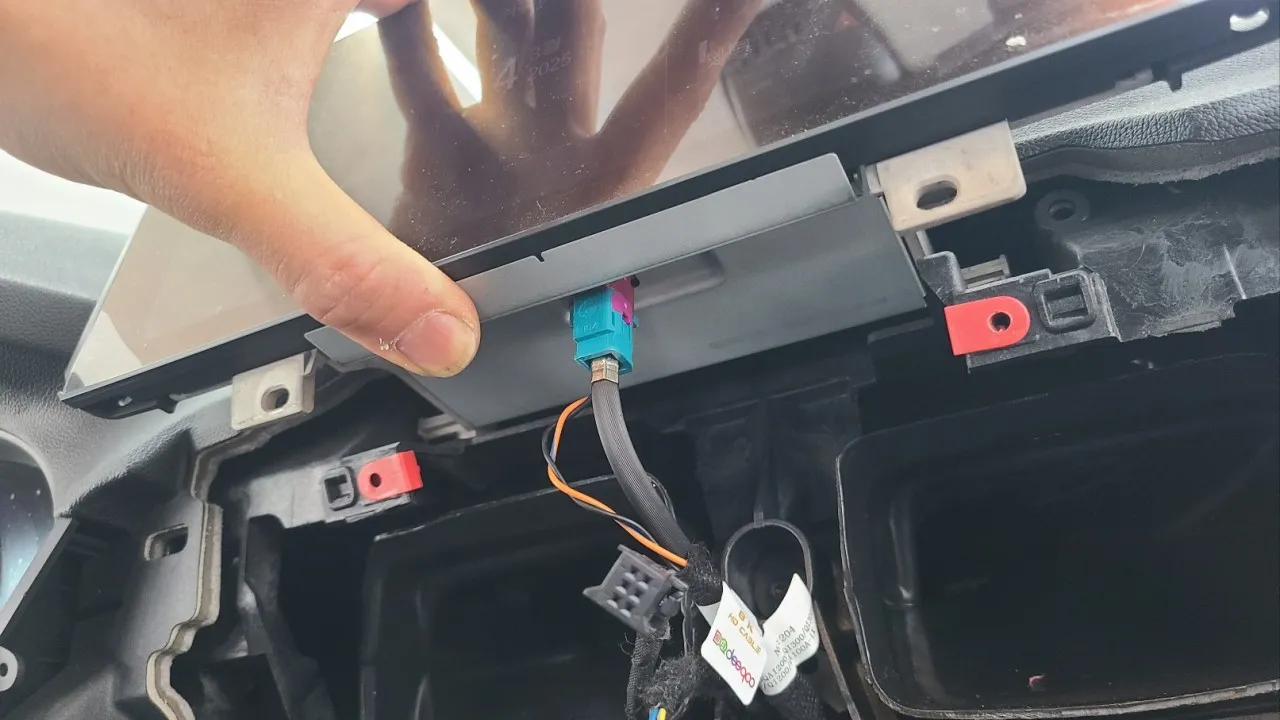

순정모니터와 HOST(어라운드뷰 본체)를 연결합니다

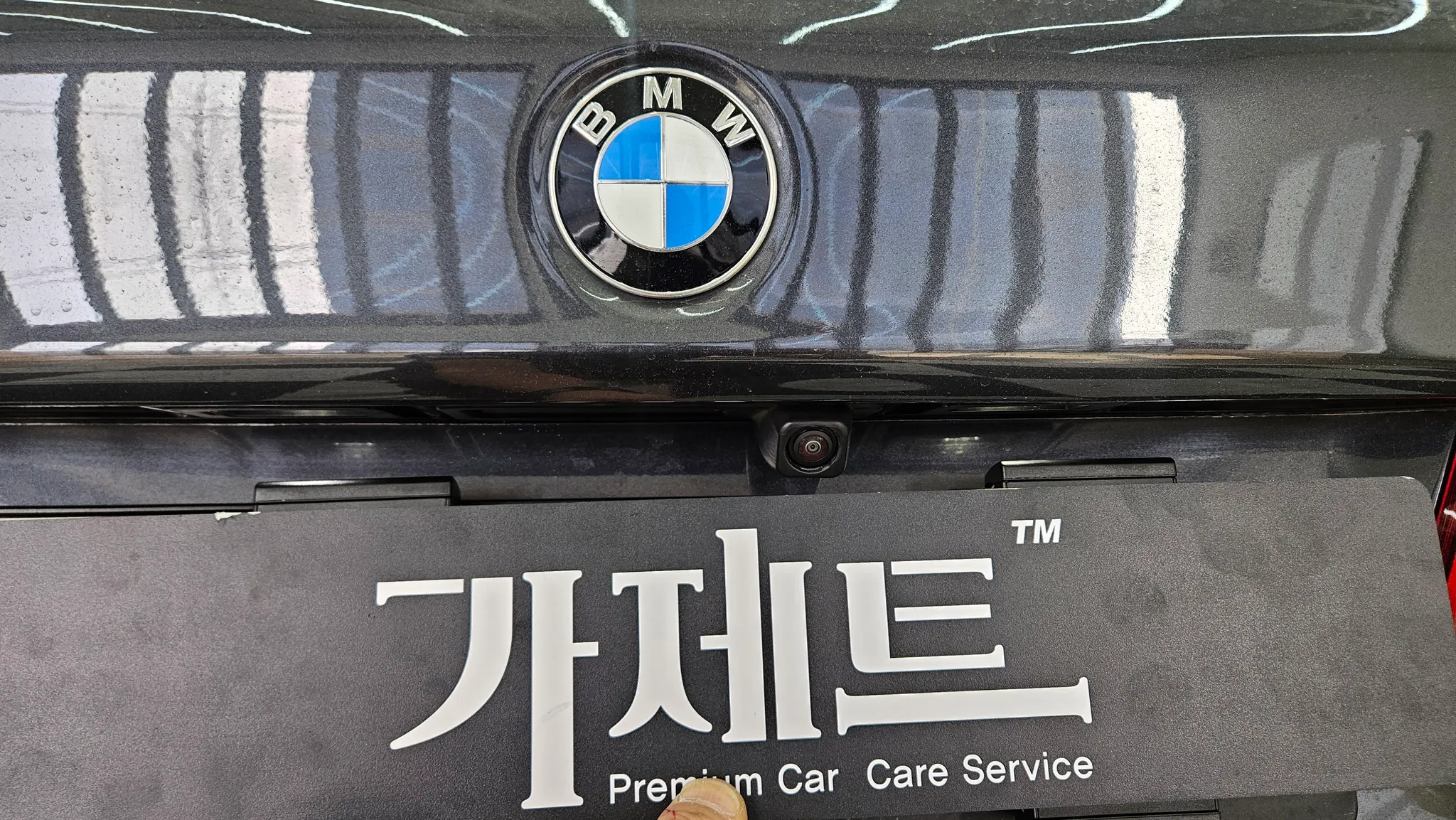

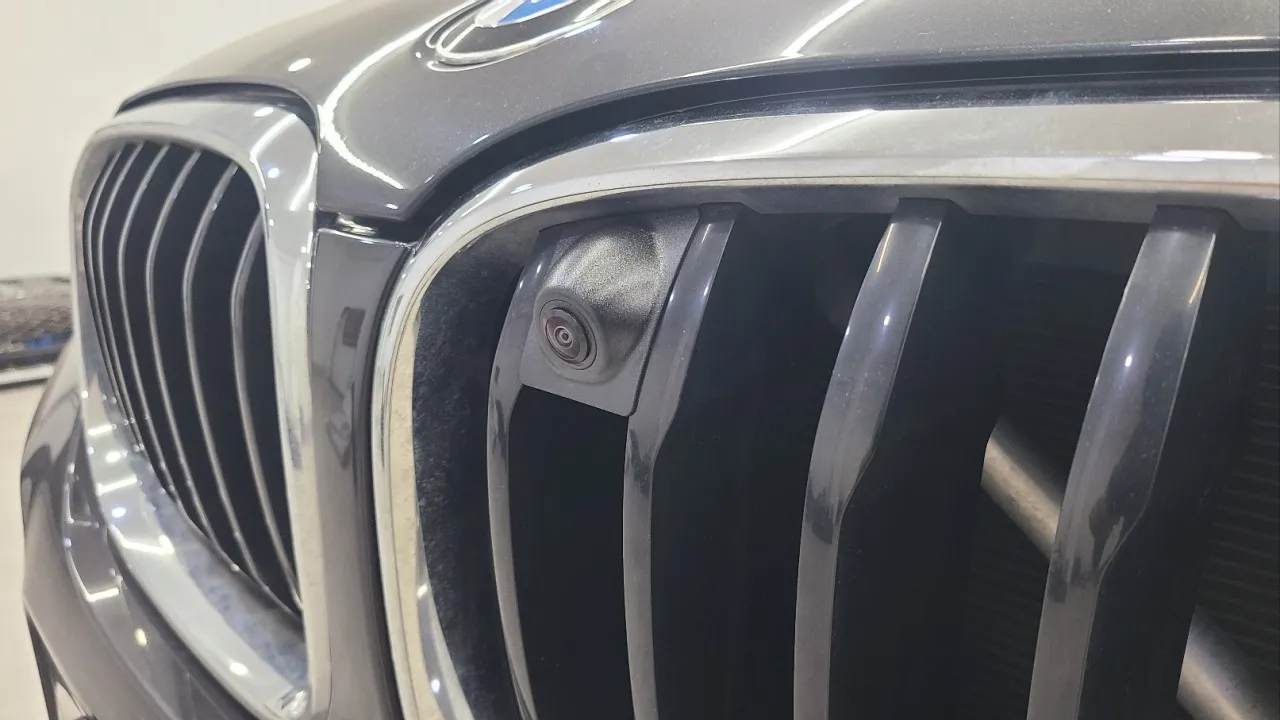

BMW 5 장착 예시
차종과 연식에따라
카메라 마운트 디자인이 상이 할 수 있으니
사전에 확인해주세요
BMW 3 장착예시
차종과 연식에따라
카메라 마운트 디자인이 상이 할 수 있으니
사전에 확인해주세요

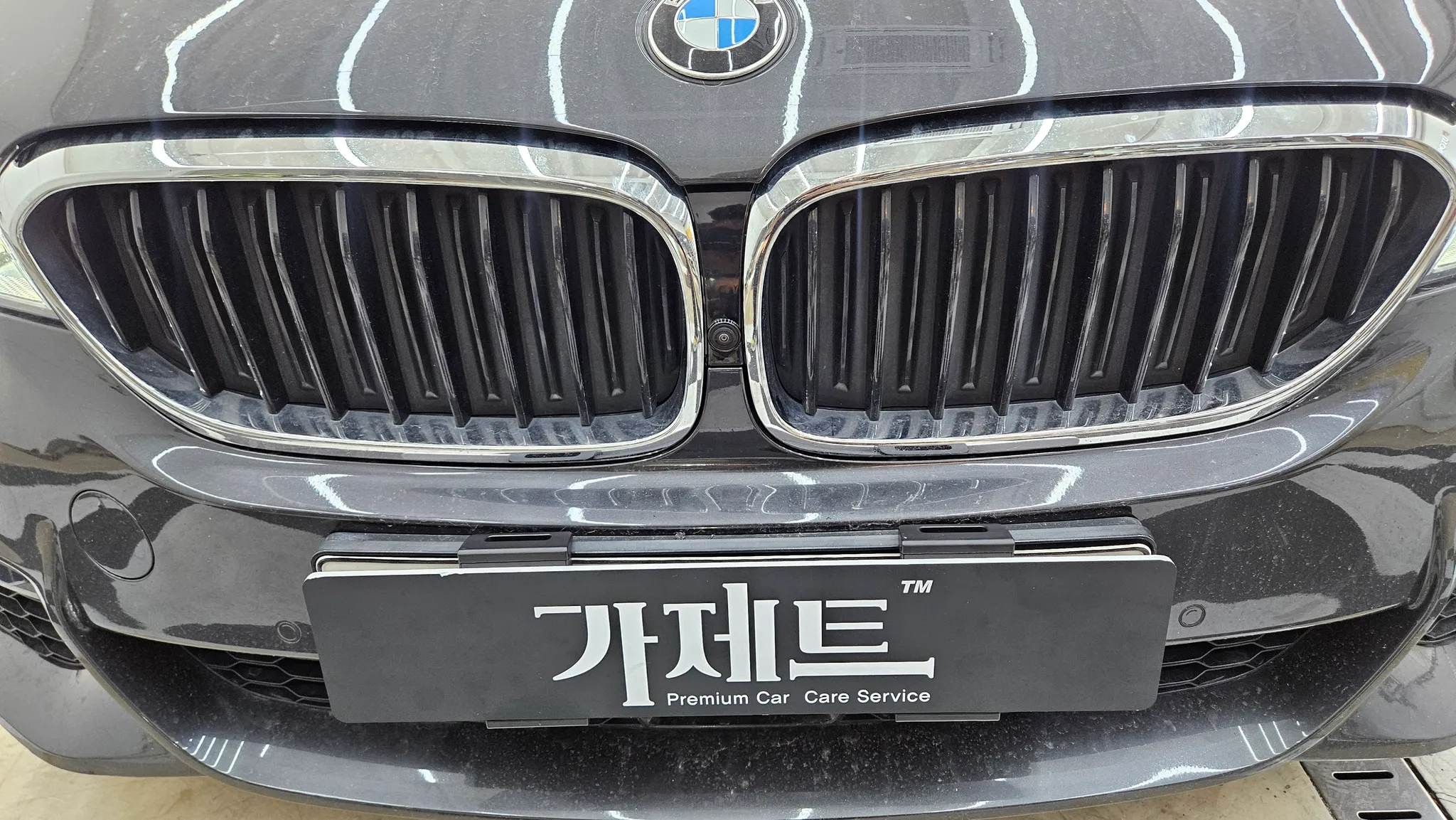

BMW 5 장착예시
차종과 연식에따라
카메라 마운트 디자인이 상이 할 수 있으니
사전에 확인해주세요
BMW 3 장착예시
차종과 연식에따라
카메라 마운트 디자인이 상이 할 수 있으니
사전에 확인해주세요
BMW 5 장착예시

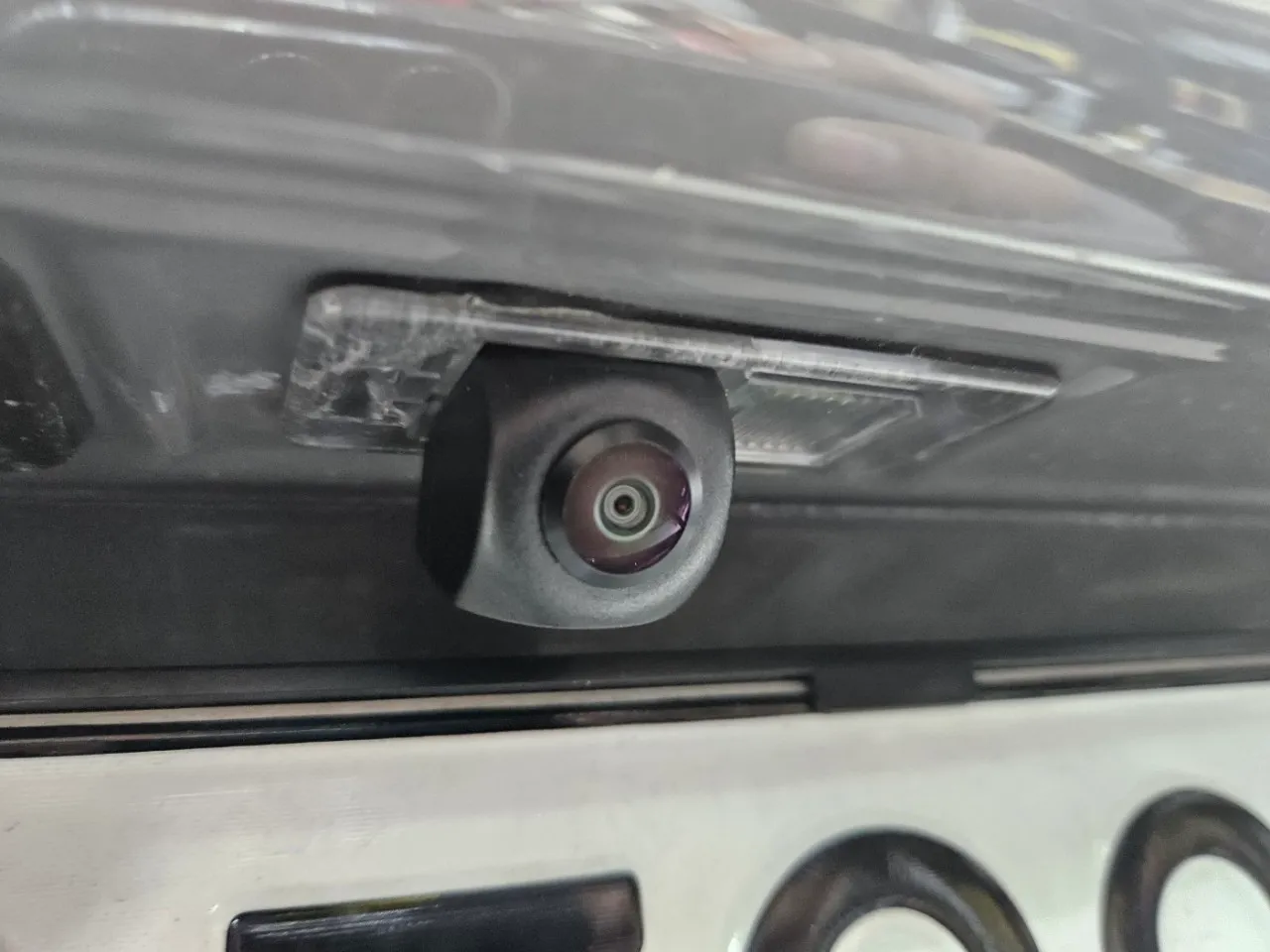

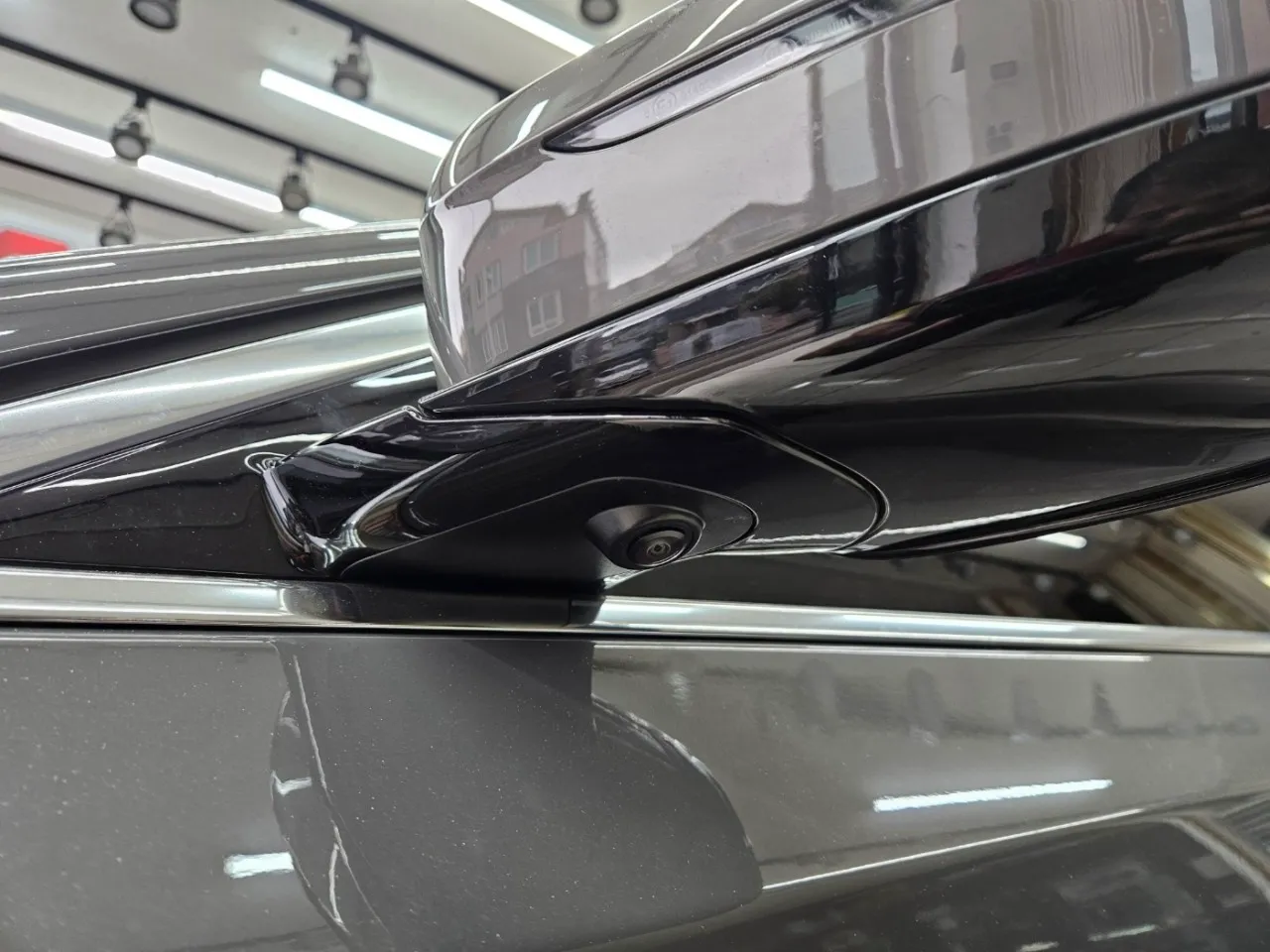

무타공 카메라 마운트 적용
차종과 연식에따라 디자인이 상이 할 수 있습니다 사전에 확인해주세요
사이드 커버 전체를 교체하는것보다 작업성도 좋고, 좀 더 깔끔한 3D 뷰를 지원합니다
BMW 5 HOST 스위치 정보
578 ON
모니터 사이즈 - 6.5”
12 on
모니터 사이즈 - 8.8”
All off
모니터 사이즈 - 10.25”
123 on
13 on
한글메뉴 지원
install by
광주 가제트
