소형차 공차보정
일반 승용차처럼 공차보정(offset값 설정) 하시면
자동차 이미지가 커지는 문제가 발생하여
전방과 후방 주차라인 위치가 올라감.

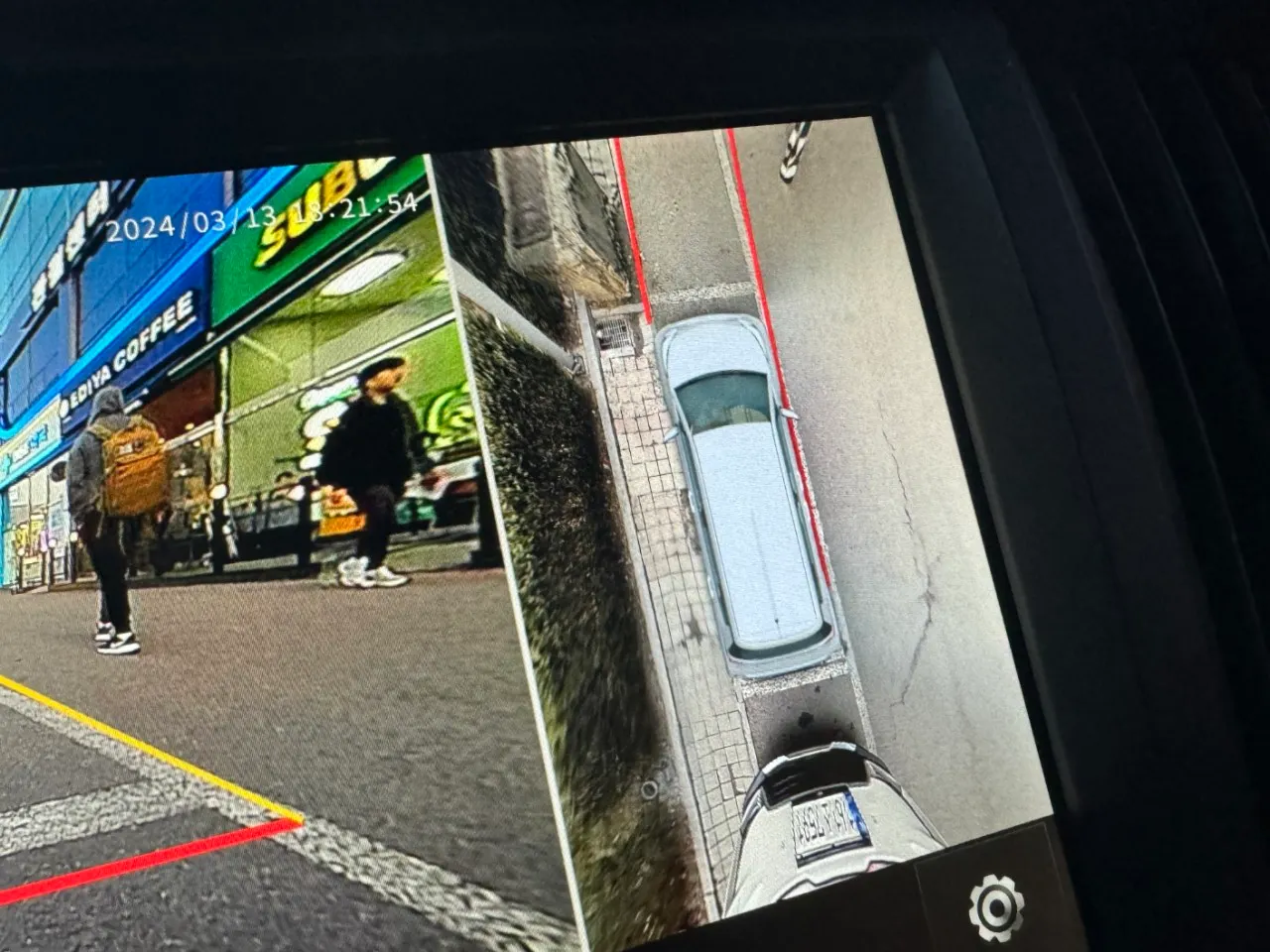

주차장에 주차할때 자동차 이미지가 주차라인에 꽉차게 이미지가 보이는
문제가 발생합니다
3D 공차보정은
카메라 시야각을 생각해서 보정하시면 사용하는데 큰 문제없어요,,
자동보정이니까 버튼만 누르면 자동으로 된다는 생각을 버려주세요,,,

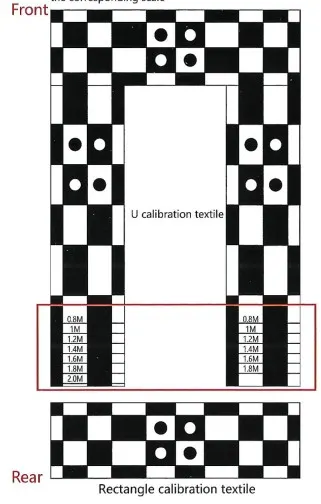

맥스프로 3D는 위 보정판을 사용합니다
3D화면 - 설정 - 시스템 설정 - 공차보정

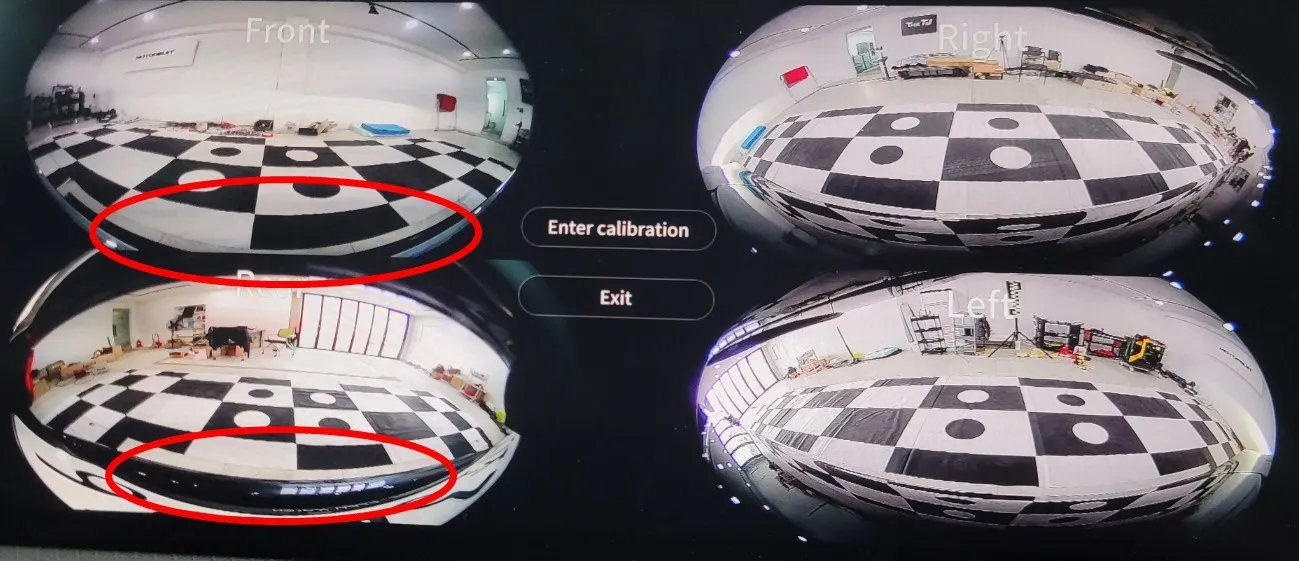

공차보정 뷰를 보면서

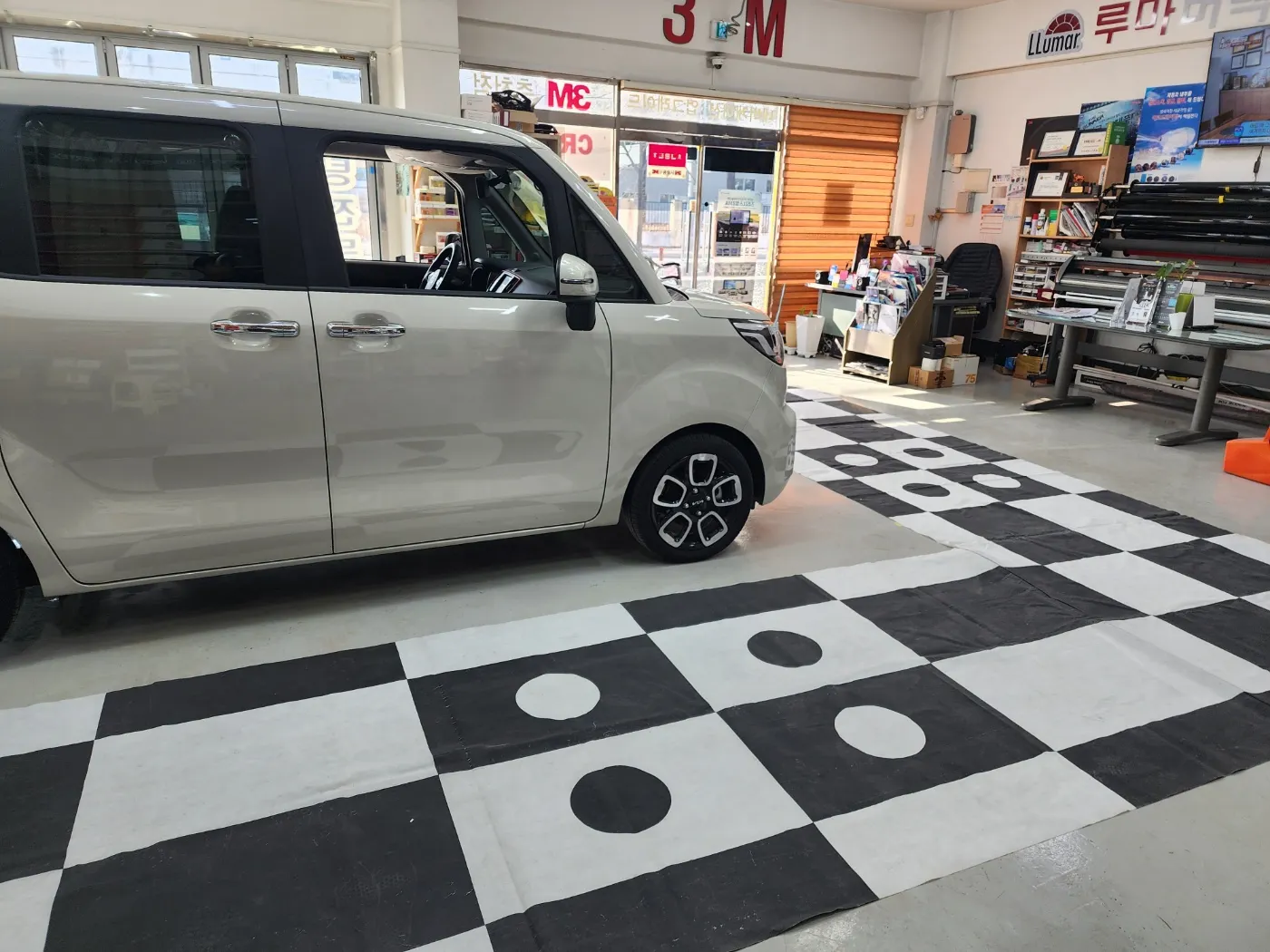

전방과 후방 범퍼와 보정판을 딱 붙게 설치합니다
이렇게 설치하시면
자동차 앞뒤 사이즈 뿐만아니라 차폭 사이즈까지 줄어듭니다

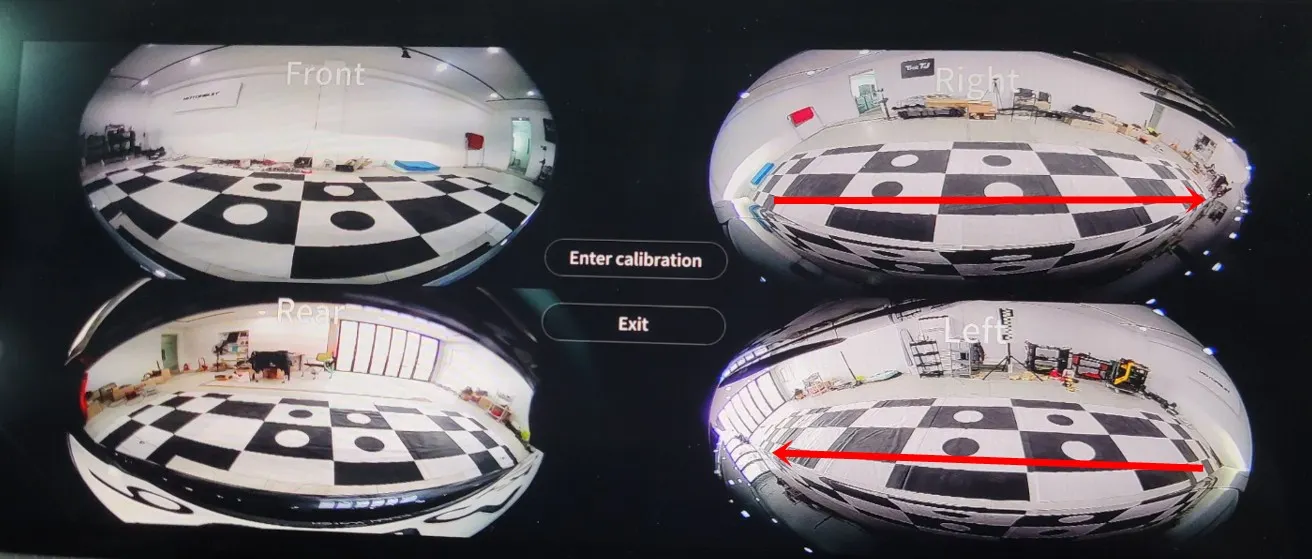

사이드 카메라 수평을은 기본으로 잡아줍니다
간혹,
외부에서 카메라 본체를 보면서 조정하시는 분들이 계시는데,
이 화면 보시면서 수평을 맞춰주시면 좋아요,,,
외부에서 보정판을 아무리 잘 설치해도
위 화면처럼 카메라 시야에 맞게 보정을 안한다면 정확한 공차보정이 나올 수 없습니다
매 번 강조해도 아깝지않은 말인데
어라운드뷰는 작업자의 시각이 아닌, 어라운드뷰 카메라 렌즈의 시각으로 설치해야합니다
인스톨 하시는 분들은 이 말을 꼭 기억하시고 작업해주세요 ,,,,
소형차

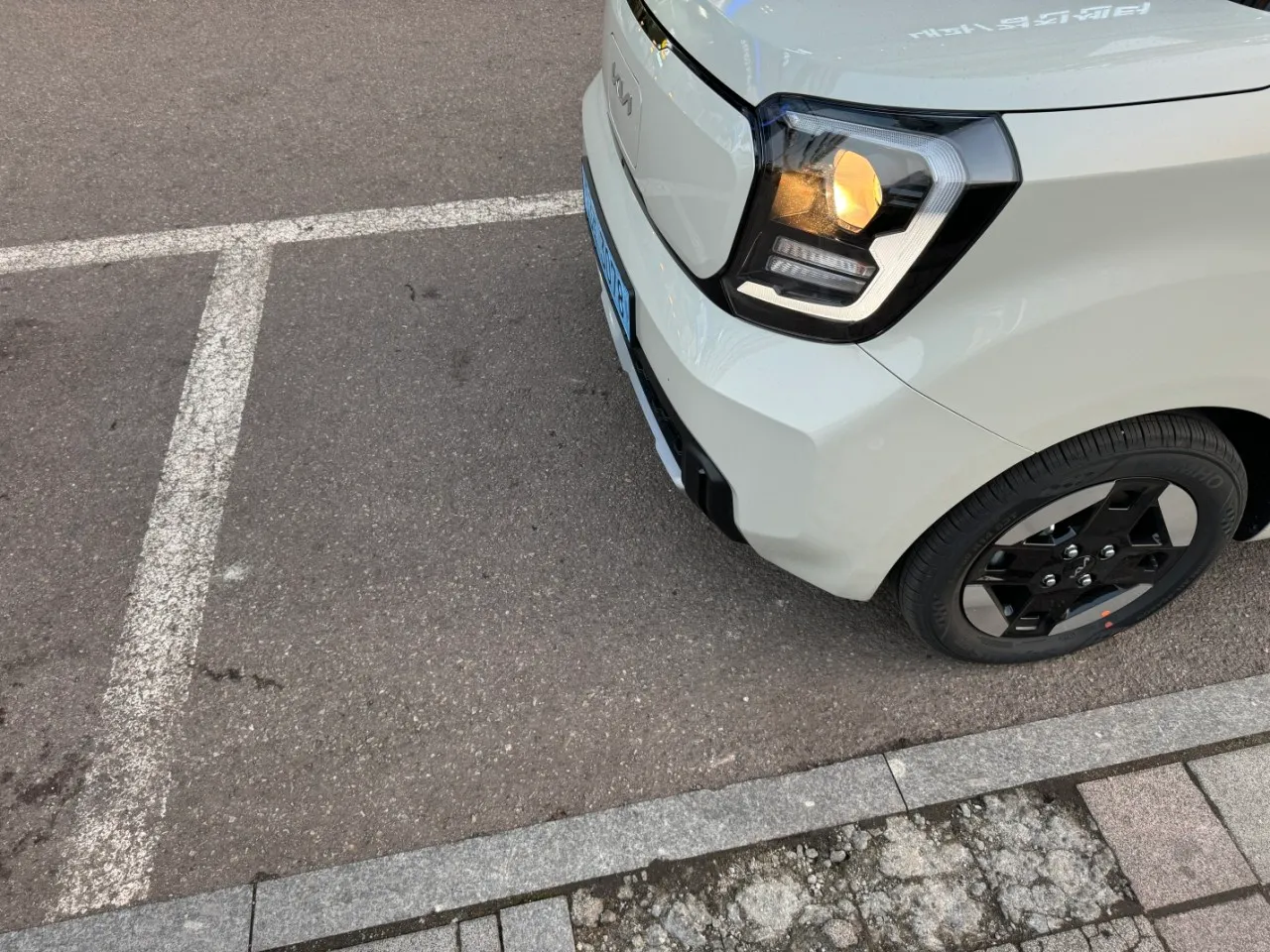

실제 주차장에 주차하면 이런 모습인데,…
공차보정을 개념없이 하면 이렇게 과도한 모습으로 보입니다
다시 정리하면
3D화면 - 설정 - 시스템 - 공차보정
이 화면에서 전방과 후방 카메라 시야를 바라보면서 보정판과 자동차 범퍼를 딱 붙여줍니다

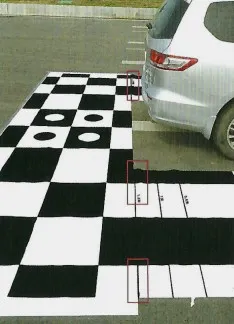

소형차 보정자료 사진이 없어서
자동차 범퍼와 보정판이 안 붙은 사진으로 설명드리겠습니다
추후에 개선하겠습니다
지금 보시는 사진이
3D 공차보정에서 가장 중요한 공차보정길이(offset값) 입니다
장착자가 임의로 결정하는게 아니라
공차보정뷰(4개의 카메라 나오는 뷰) 보면서
전방범퍼와 보정판 , 후방범퍼와 보정판을 딱 붙였을때
뒤쪽에서 이 값을 보시고 입력하시면됩니다
소형차는
기준값을 지나가서 안 보인다면 지나간 거리만큼 빼시면 됩니다,,,

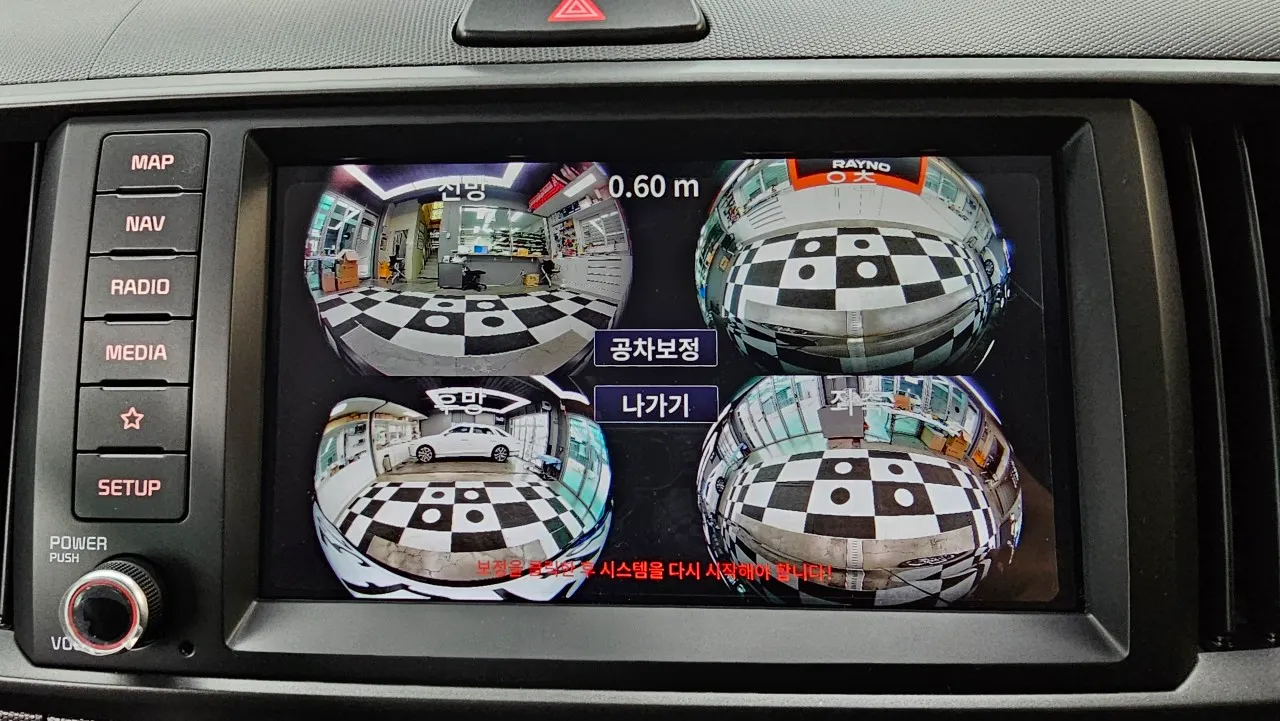

영상에서는 공차보정길이(Off Set 값)이 60cm로 나오지만
실차 사이즈도 작고 범퍼와 보정판을 딱 붙이면 대략 25~30cm 정도 나올 수 있습니다
뒷쪽 보정판 마지막 포인트(0.8M)에서 보정판이 지나간 거리를 빼면
공차보정 길이(offset값)가 나옵니다
영상처럼
공차보정 길이설정 에서 사용자(자체)정의에서 숫자를 직접 입력하시고
시작을 누르면 정상적인 보정이 진행됩니다
보정 후
실제 주차장에서 주차라인과 자동차의 간격을 확인해보세요,,,
경차 또는 준준형 차종들
공차보정 오류로 인한 크레임이 다수 발생합니다
올바른 공차보정으로 작업도 깔끔하게 마무리하고, 고객 만족도도 높여보세요^^
