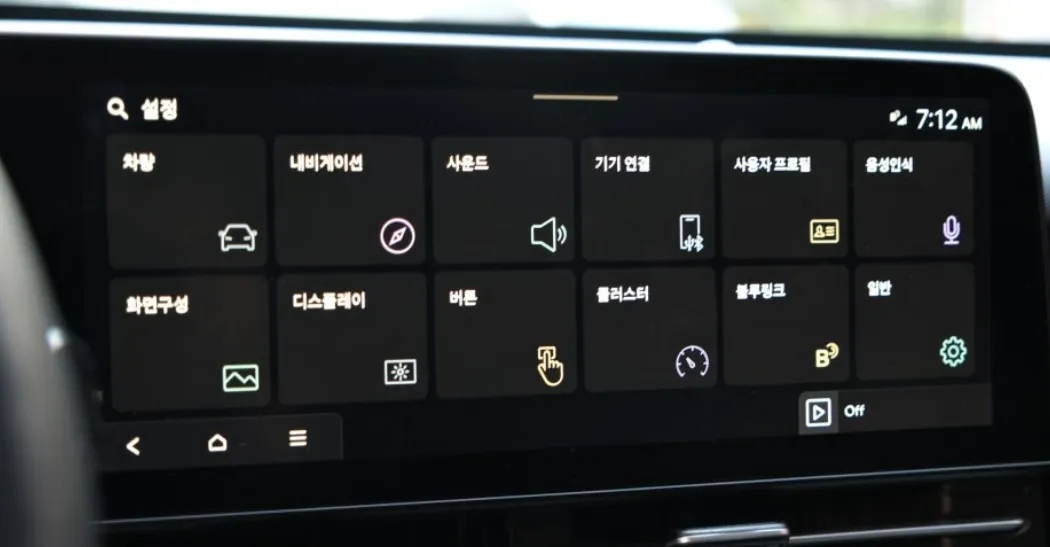

현대 기아 신형 차종 CCNC 시스템에 적용되는 제품군 입니다

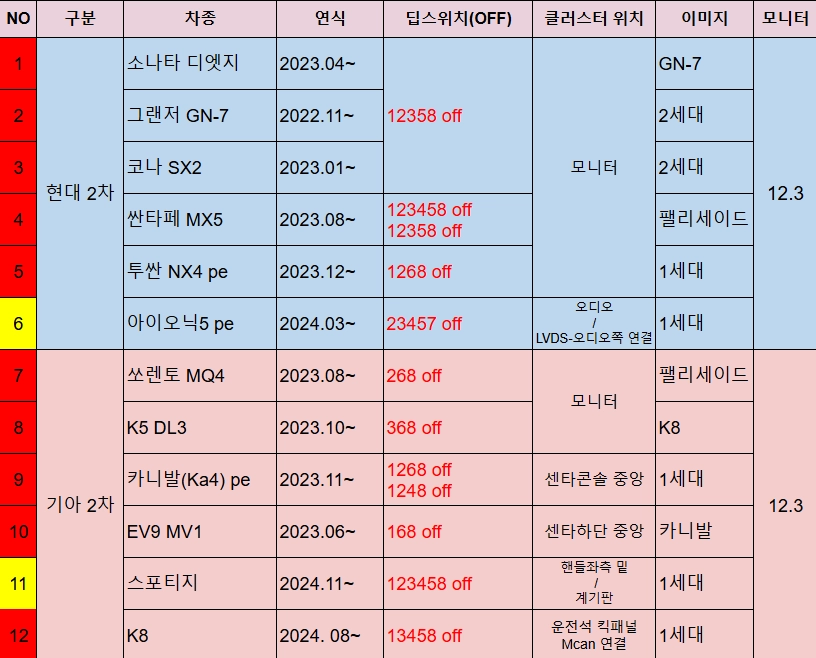

차종과 연식에따라 적용되는 제품군입니다
해당 내용을 참조해서 작업하시면됩니다

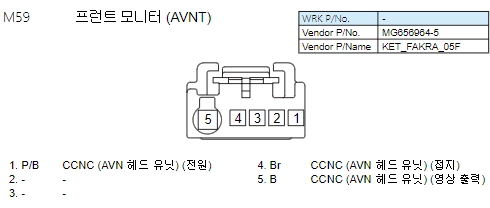

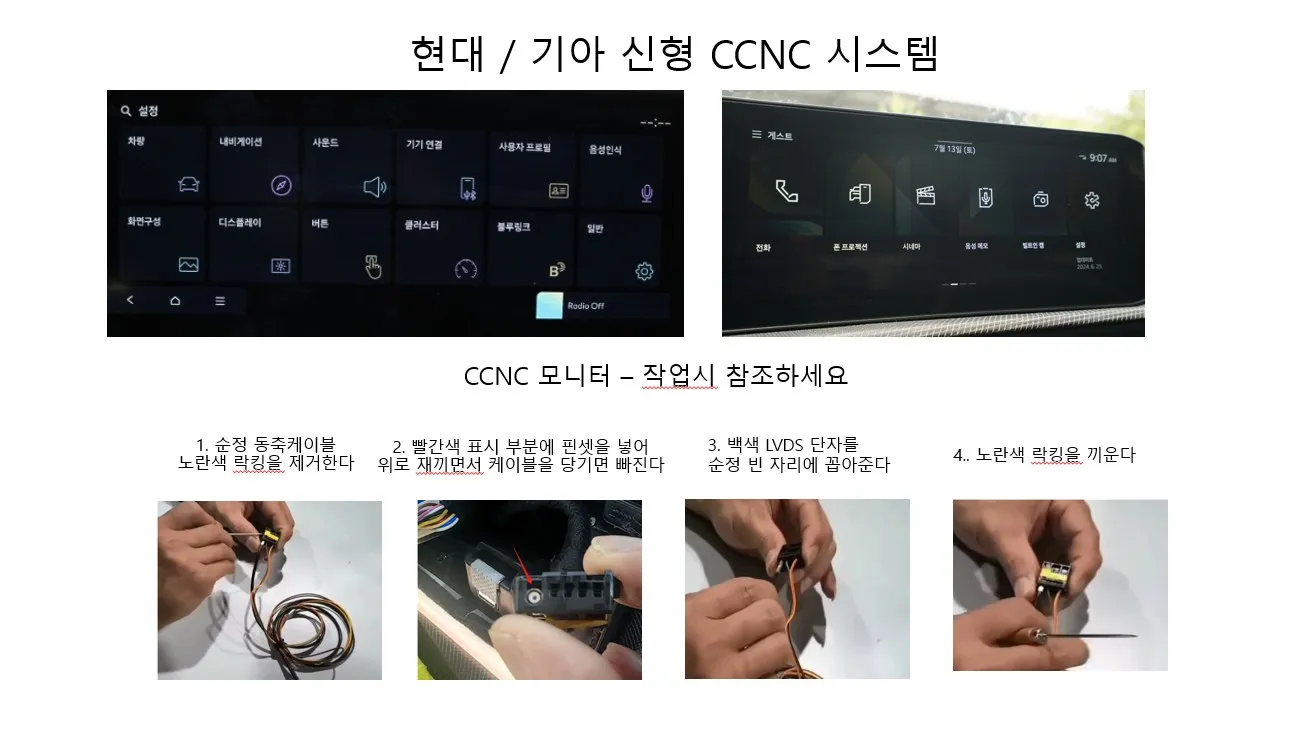

1. LVDS커넥터 연결 방법 모니터 뒤 5핀 커넥터에서 작업합니다
•
5번 핀 CCNC 영상출력 케이블 IN / OUT 작업합니다

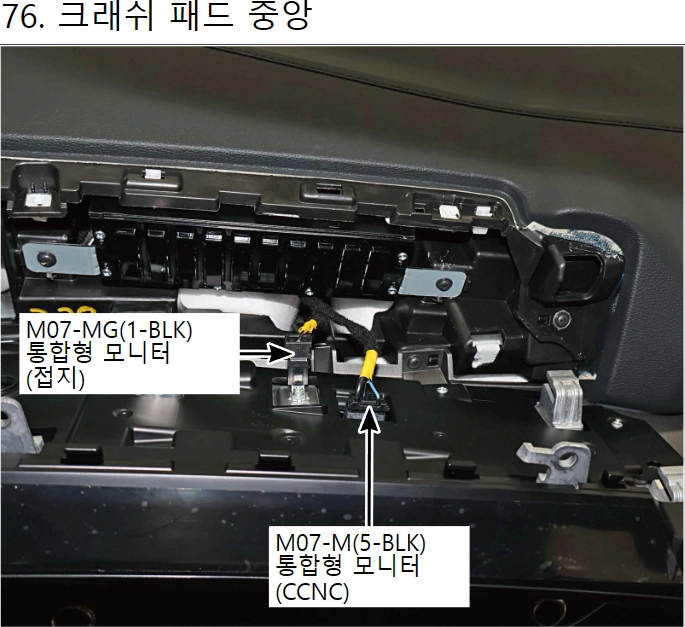

순정모니터 AVN커네터(계기판과 혼돈할 수 있으니 주의하세요)
바라보는 시점에서 오른쪽입니다
LVDS 커넥터 작업시 필요한 내용입니다

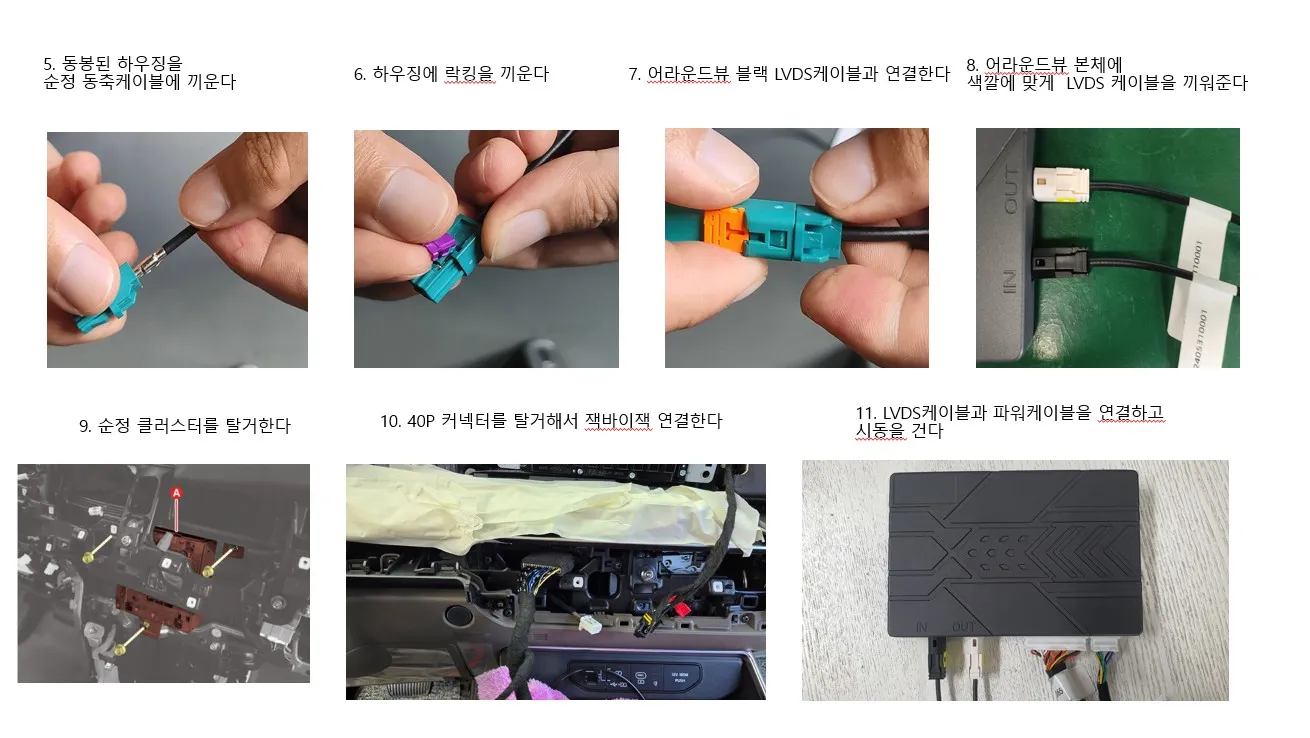

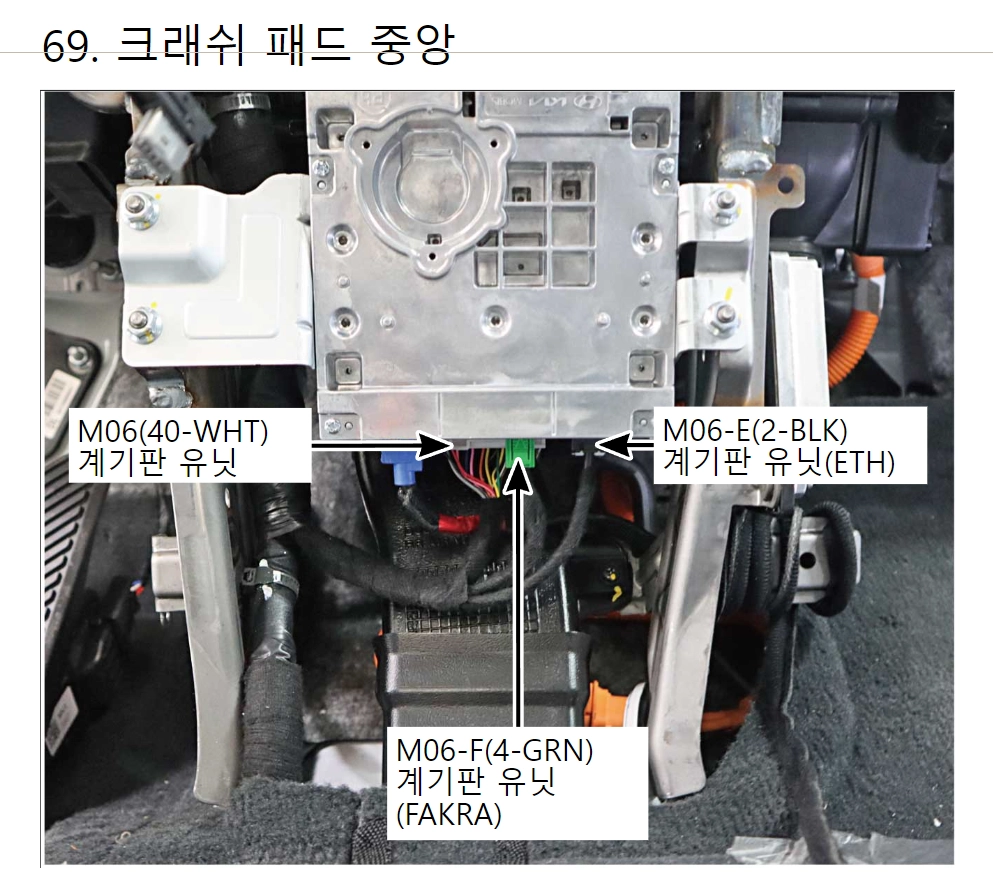

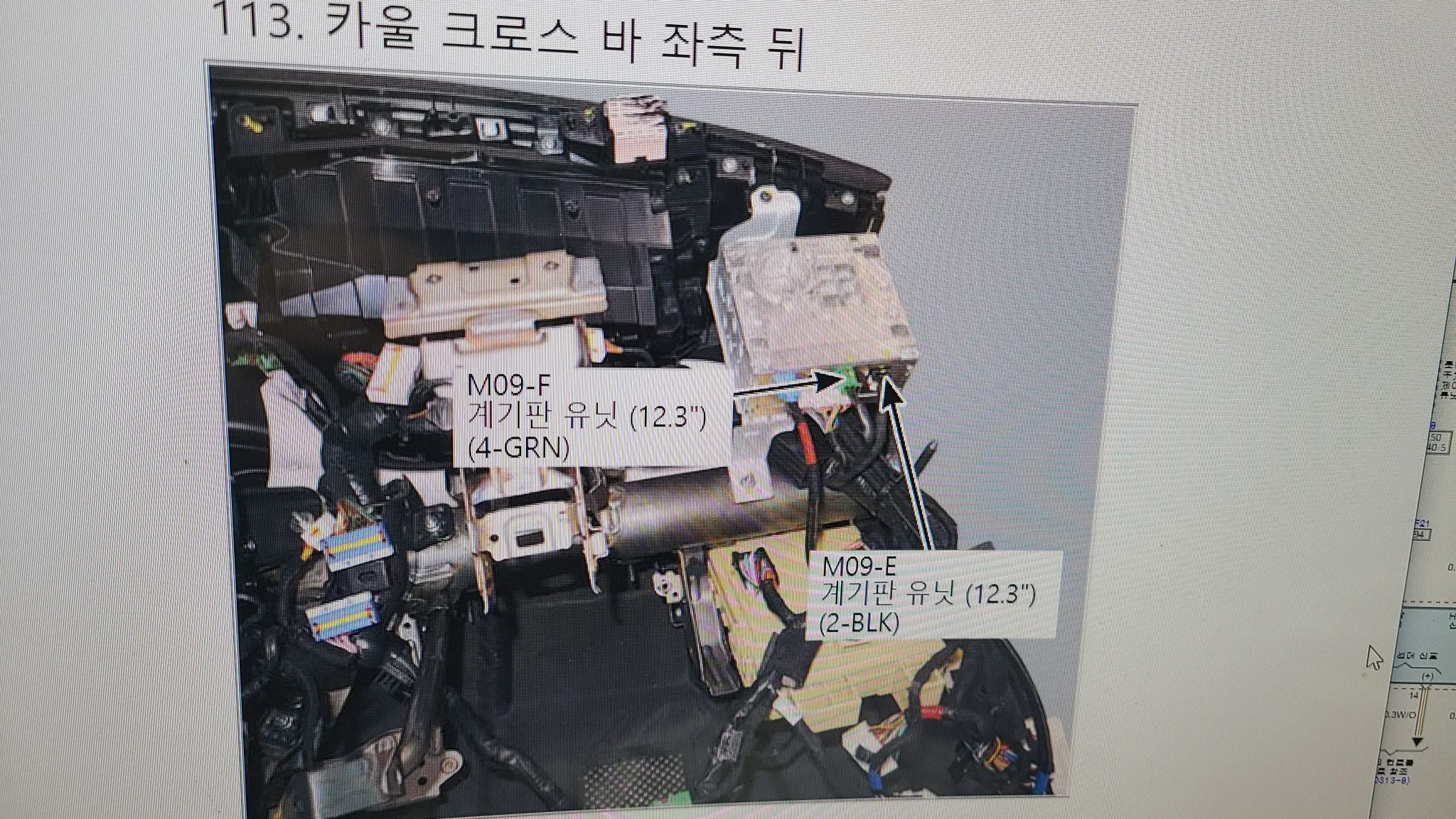

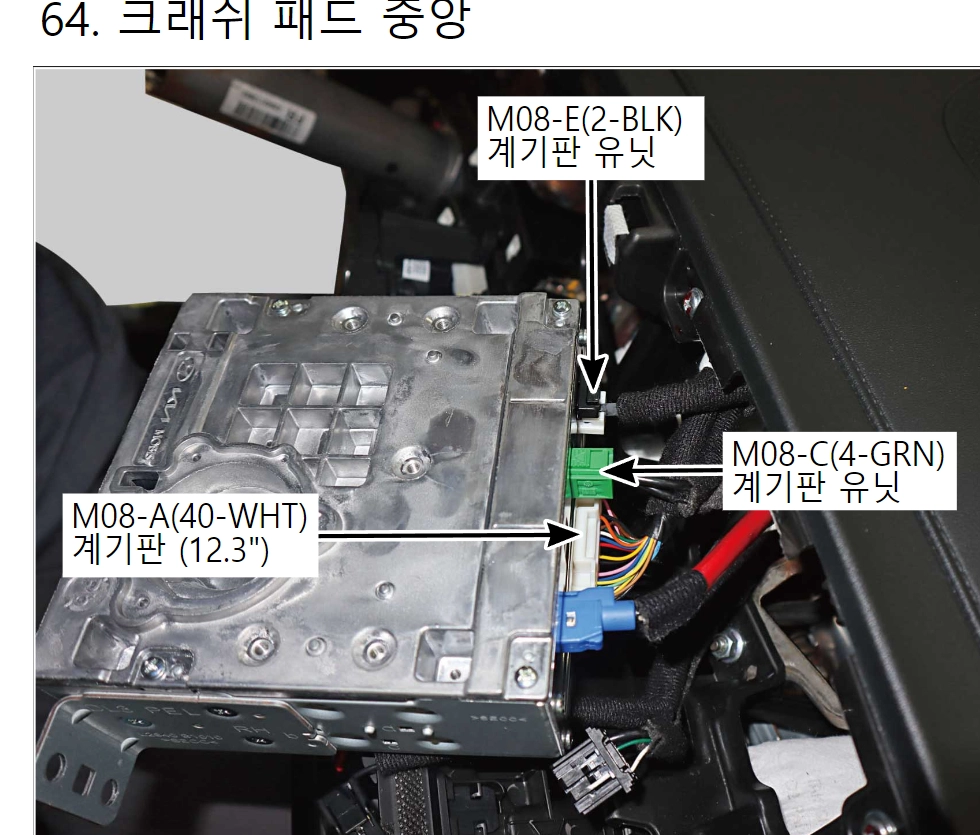

2. 파워, CAN 커넥터 40P
차종에따라 순정 클러스터에 연결하는 경우, 순정 계기판에 연결하는 경우
두 가지 방식이 있습니다…

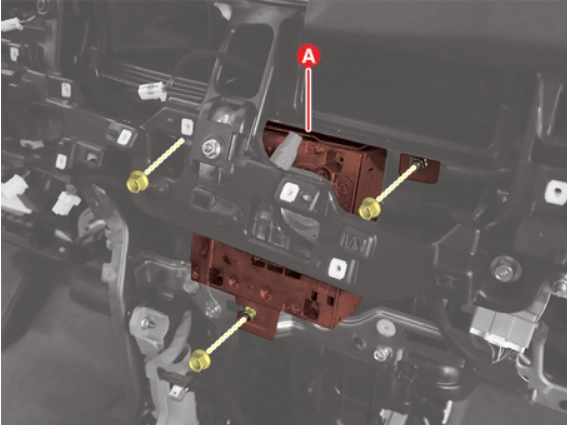

쏘렌토 MQ4 - 계기판 뒤 순정 클러스터 40P
EV9 - 센타페시아 중앙 하단 순정 클러스터 40P
K8 - 정션박스 바로 위 순정 클러스터 40P

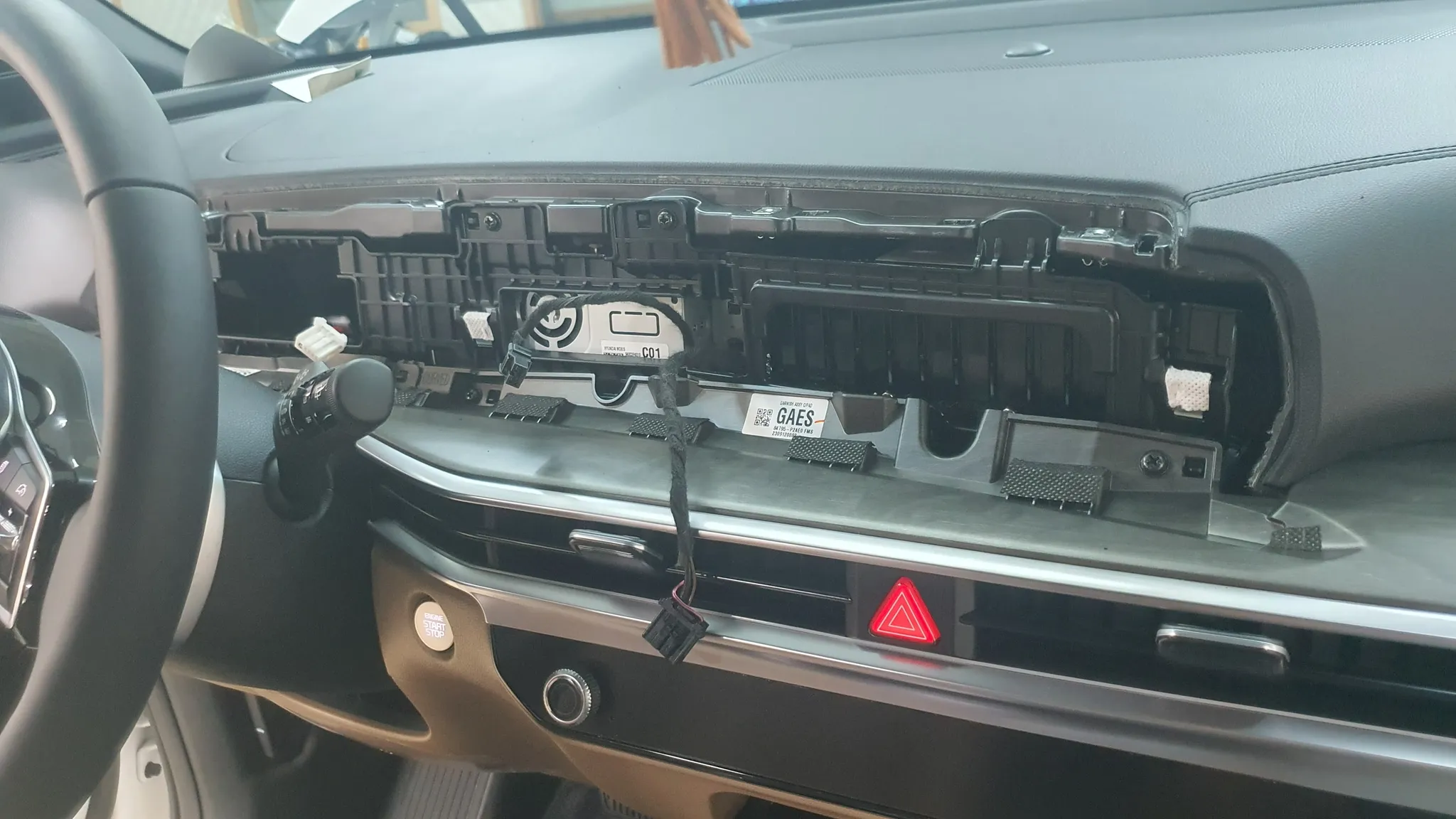

K5 - 모니터 바로 뒤 순정 클러스터 40P
카니발 KA4 - 센타페시아 중앙 - 순정 클러스터 40P
스포티지 NQ5 모니터 뒤 순정 클러스터 40P
CCNC차종에 맥스프로 설치하는 동영상
