맥스프로 범용 어라운드뷰

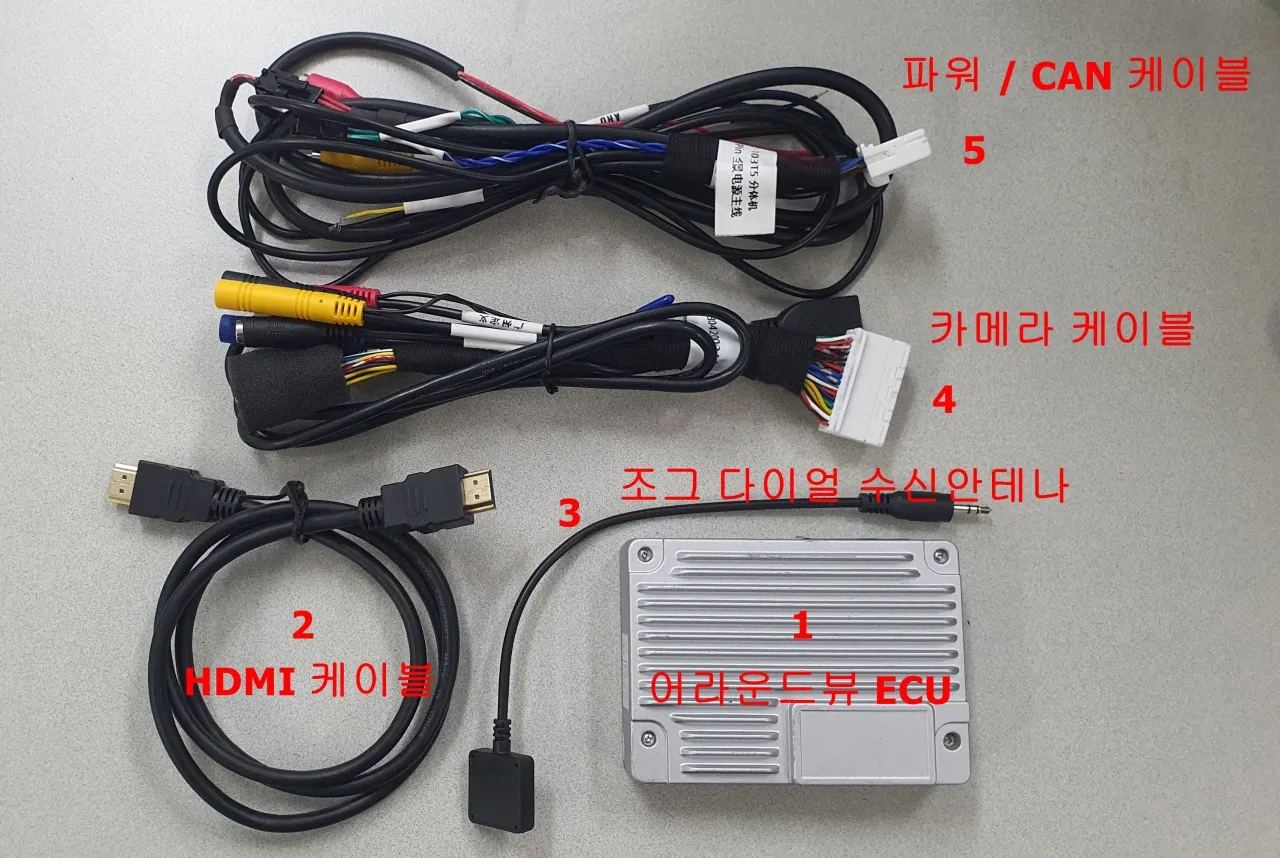

맥스프로 범용 구성품
1.
어라운드뷰 본체 ECU
2.
HDMI 케이블 - 인터페이스 연결시 필요
3.
조그다이얼 수신부
4.
카메라 연결 커넥터 - 현재는 전원 케이블과 통합되었음
5.
전원 커넥터
새로 개선된 전원 케이블

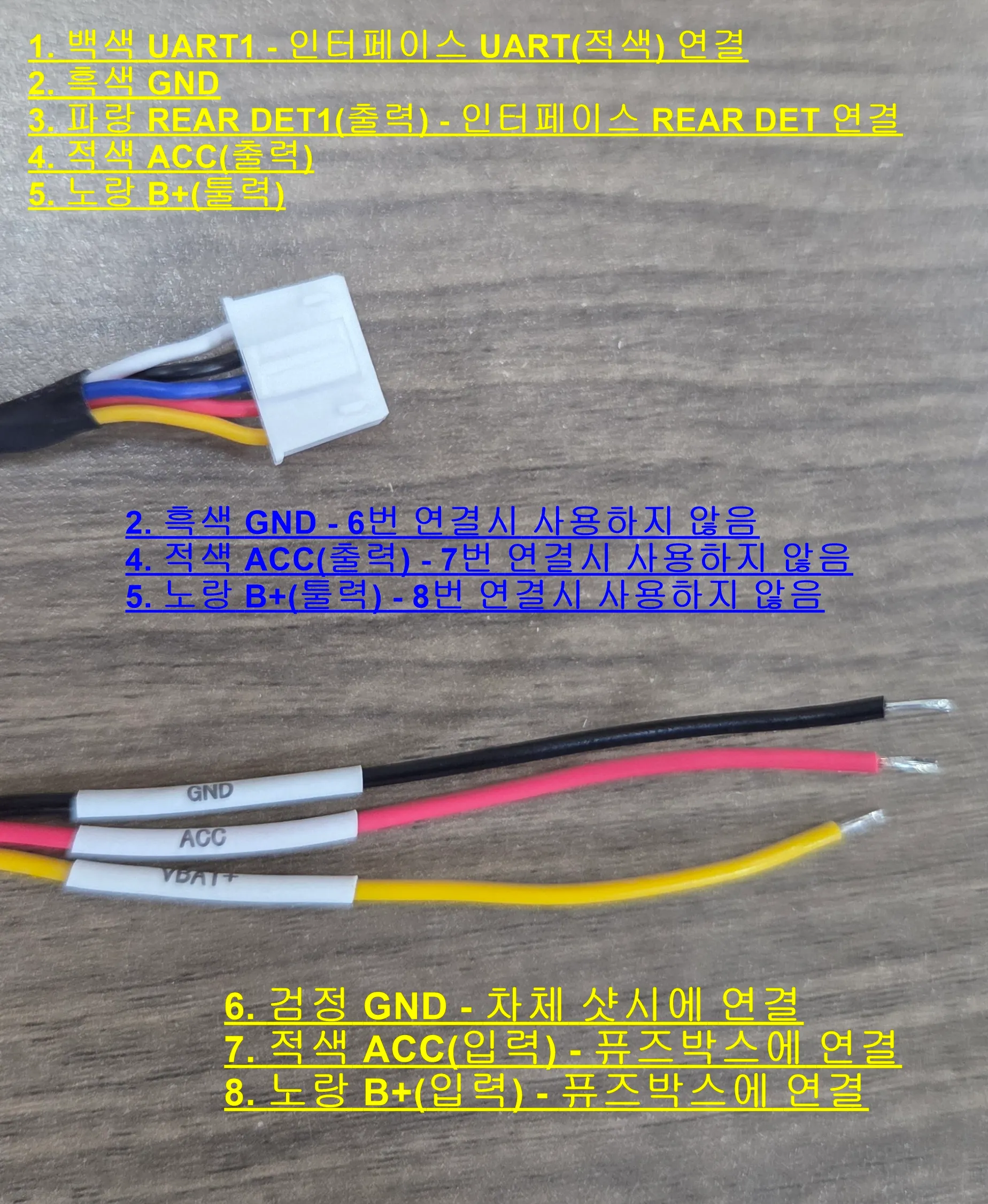

6.7.8 배선 연결시 2.4.5 배선은 사용하지 마세요(같이 연결된 배선입니다)
•

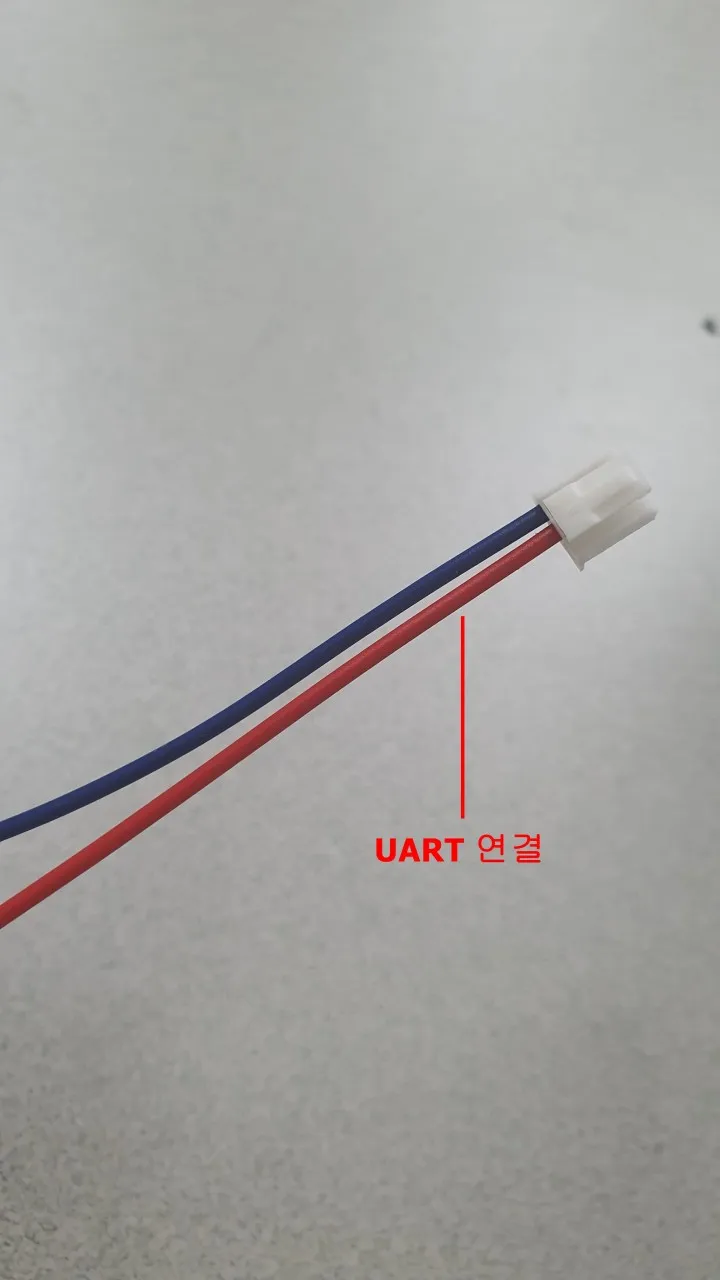

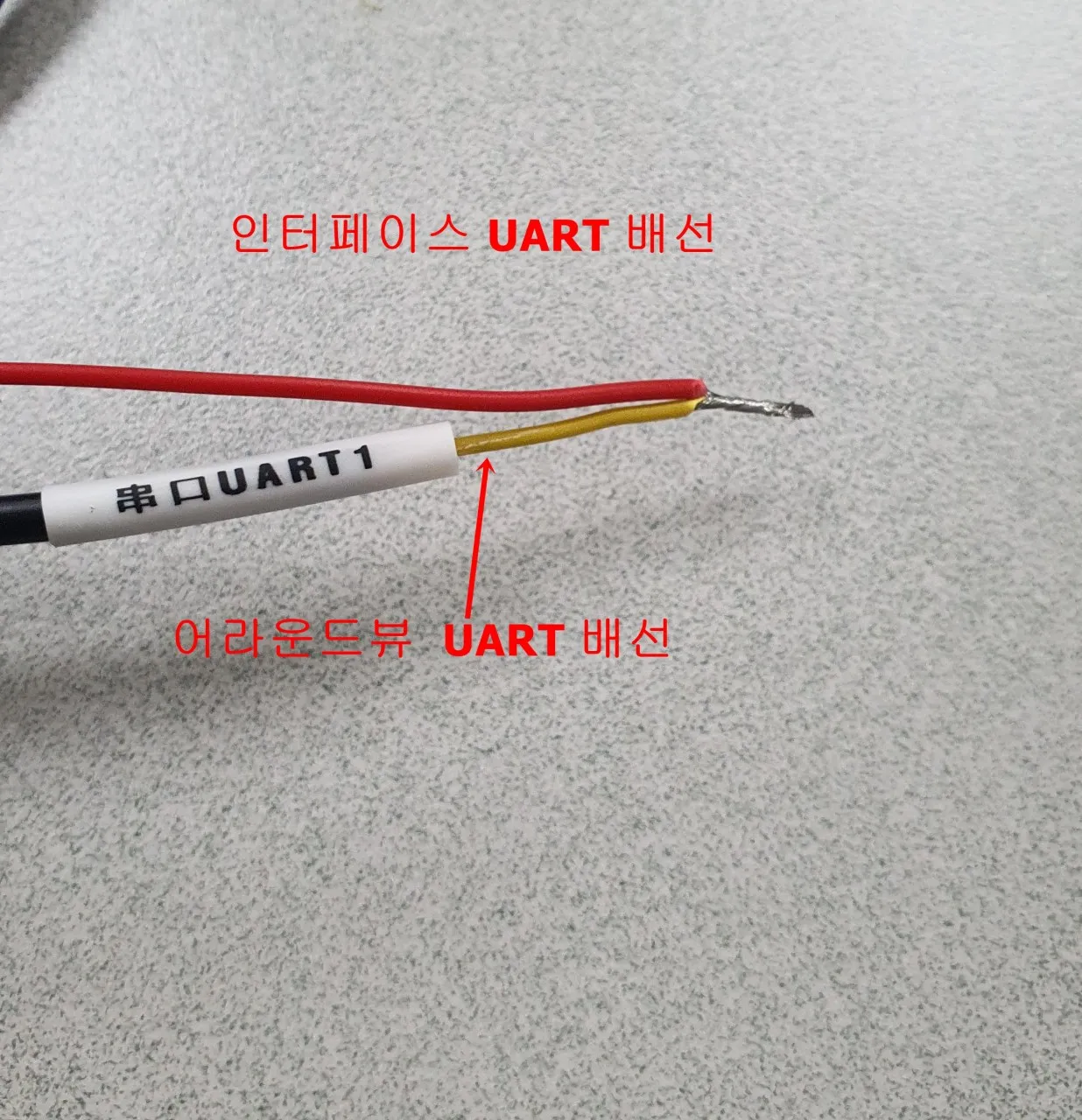

1번 백색 UART1 - 인터페이스 UART와 연결필요 - PAS, 터치 등에 사용함
•
3번 파랑 REAR DET - 인터페이스 REAR DET 와 연결필요 - 어라운드뷰 동작할때마다 화면전환에 필요
REAR DET1 , REAR DET2 는
3번 파랑 REAR DET1D1을 사용하면 연결이 필요없습니다

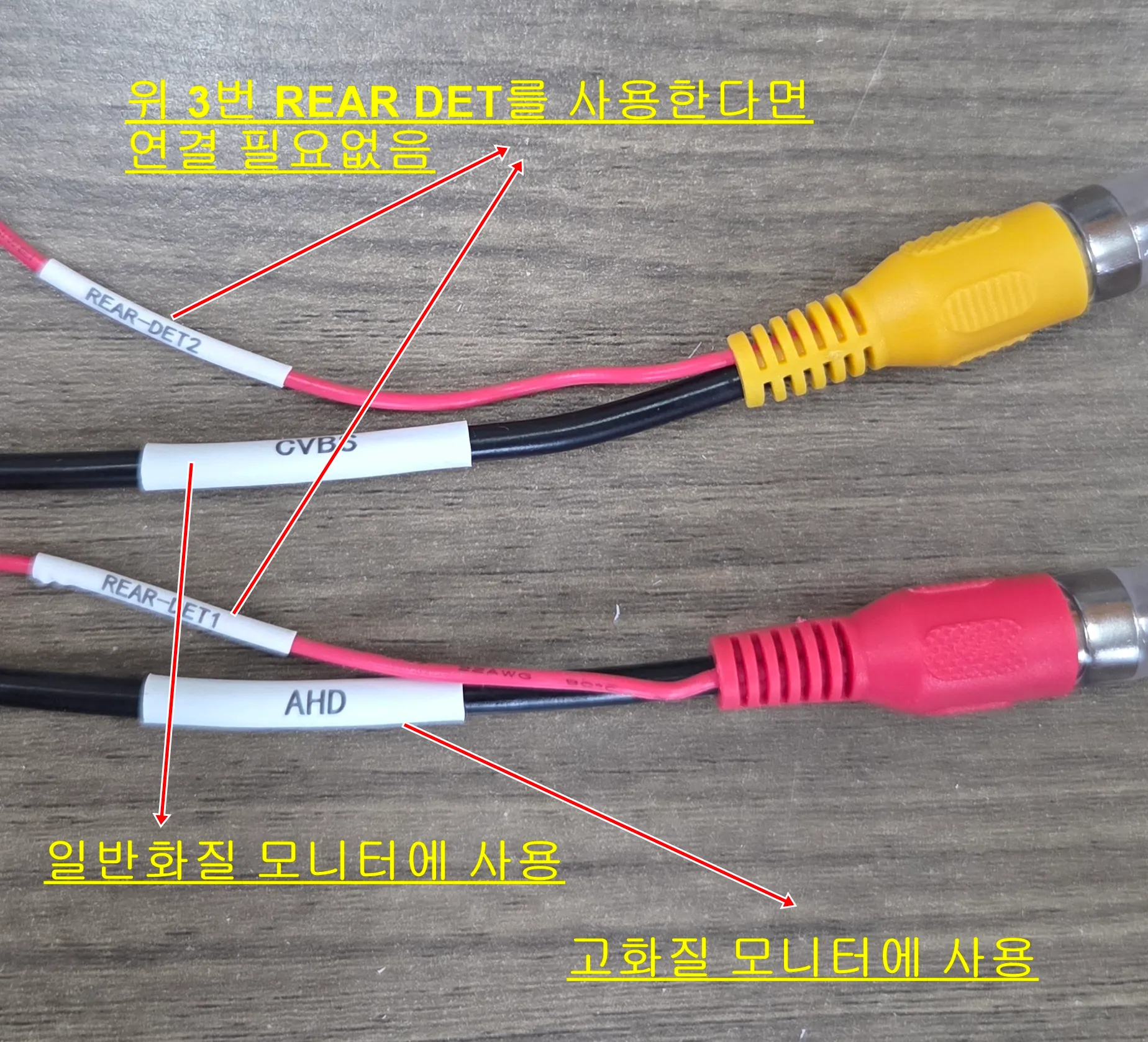

CVBS - 일반화질 모니터 에 사용하는 단자
AHD -고화질 모니터에 사용하는 단자
인터페이스 구성품

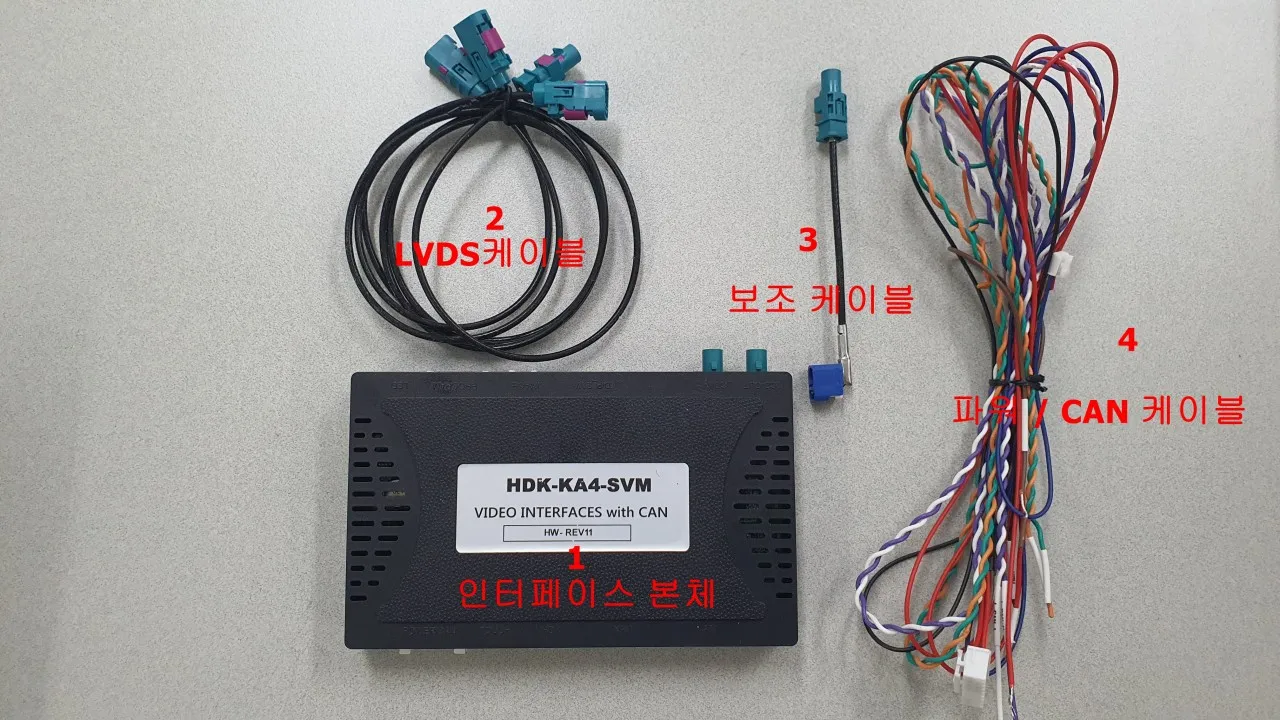

1.
인터페이스 본체
2.
LVDS 케이블
3.
일부 차종에 적용 - 오디오 뒷쪽에 LVDS케이블이 없는 차종에 사용
4.
파워, CAN 케이블
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_7.jpg&blockId=271ec0d0-44c3-817a-9df6-dfd80442e3e9)

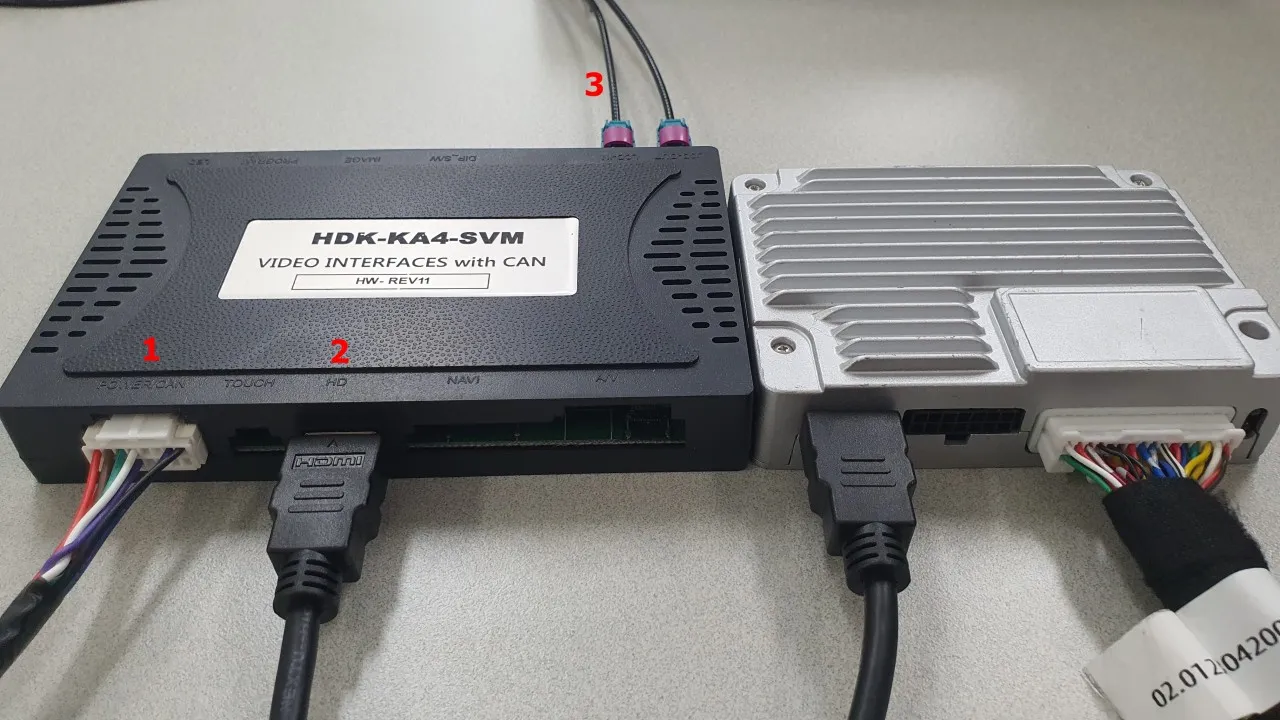

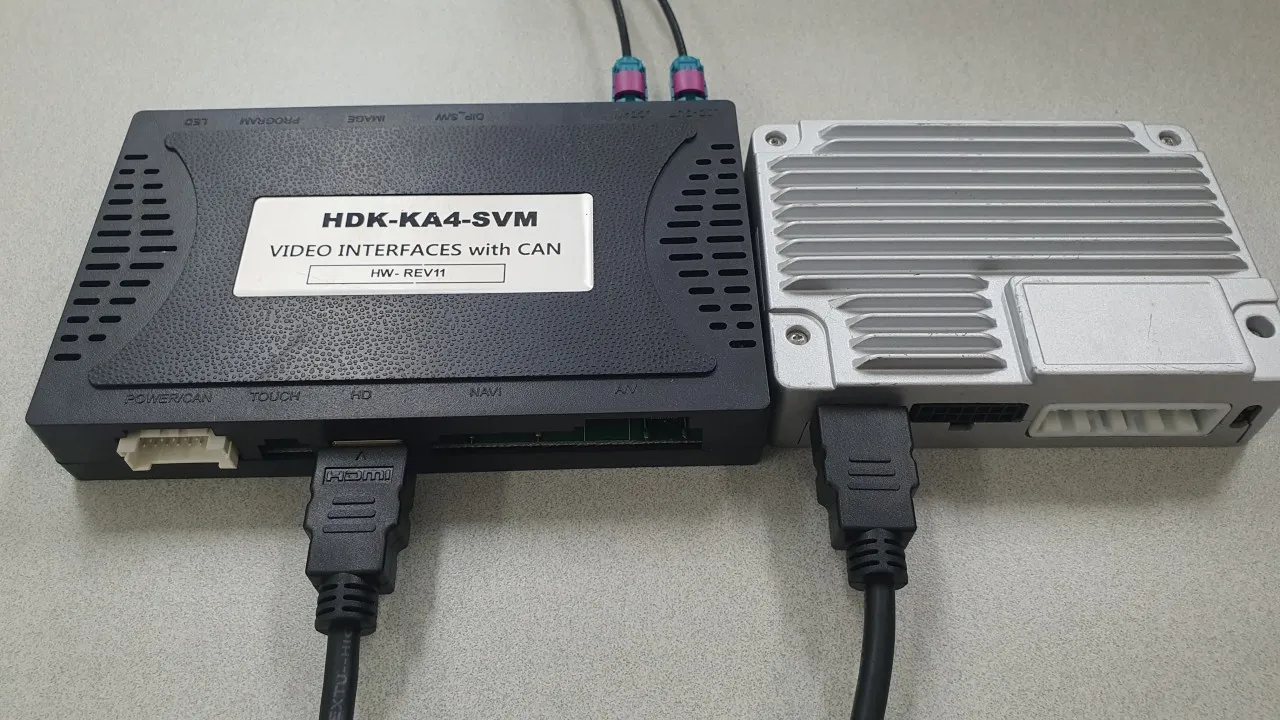

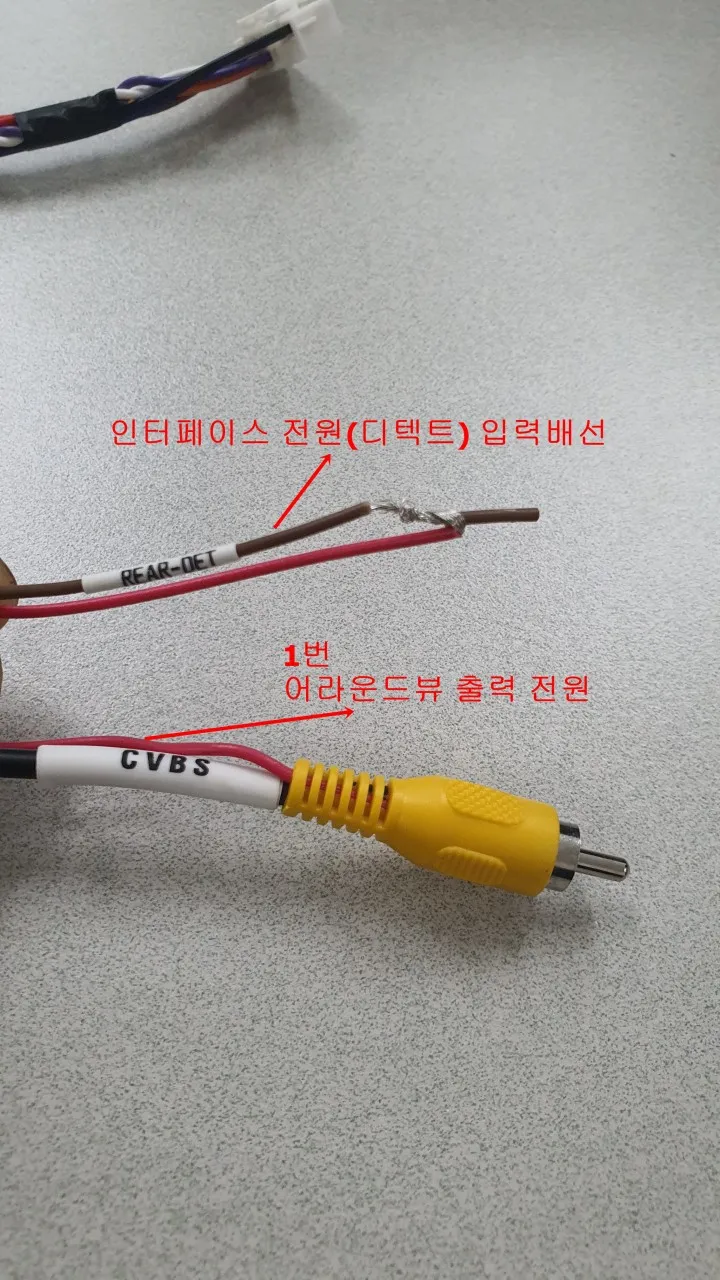

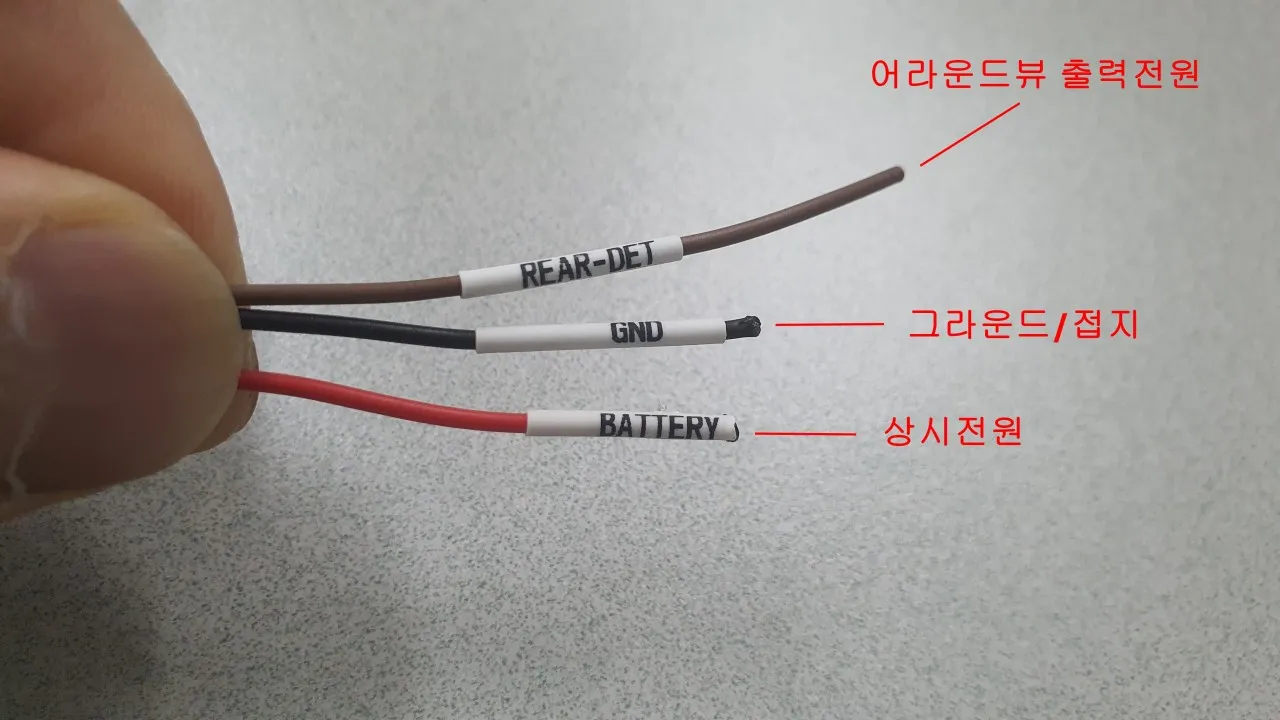

REAR DET(갈색) - 어라운드뷰 REAR DER(파랑)와 연결
GND - 자동차 샷시에 접지
B+ - 자동차 퓨즈박스에 연결

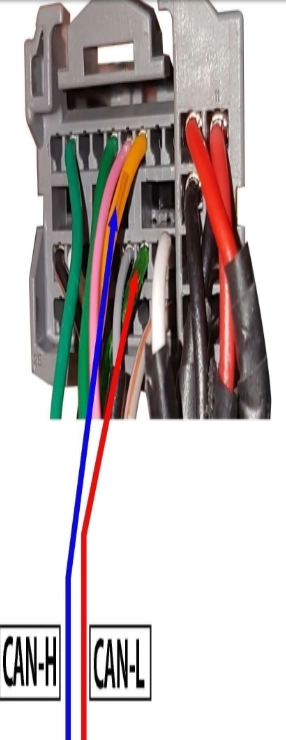

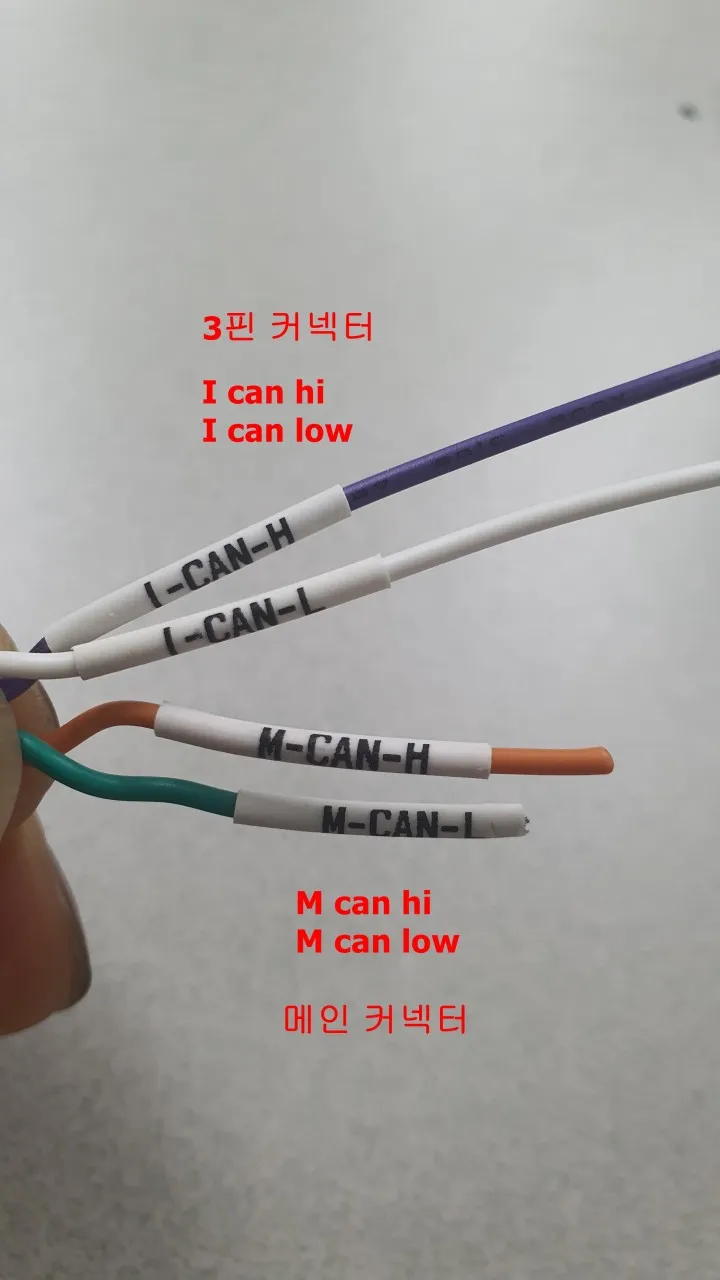

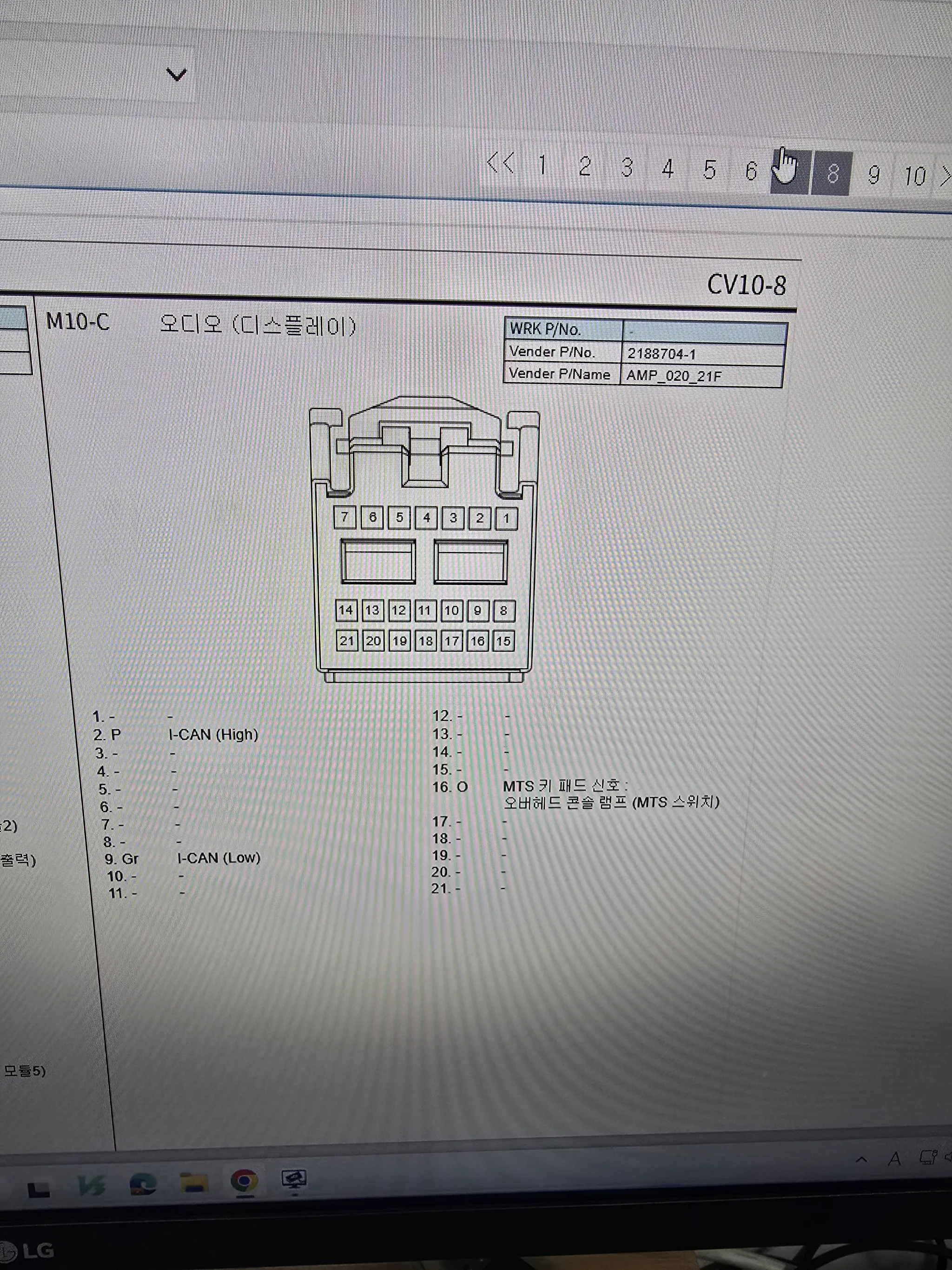

_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_9.jpg&blockId=271ec0d0-44c3-81e7-9fd8-c35c62b502c6)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_11.jpg&blockId=271ec0d0-44c3-814b-b8e6-fe8dbb58d30e)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_13.jpg&blockId=271ec0d0-44c3-8156-b8ad-f260e985a4d3)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_12.jpg&blockId=271ec0d0-44c3-81cb-bf38-efe08e38e7c4)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_14.jpg&blockId=271ec0d0-44c3-8172-b0f0-facadff2173b)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_15.jpg&blockId=271ec0d0-44c3-81ac-832d-c5b1d1650659)
_%EC%97%B0%EB%8F%99%EB%B0%A9%EC%8B%9D_16.jpg&blockId=271ec0d0-44c3-817b-84f9-e7303694435e)

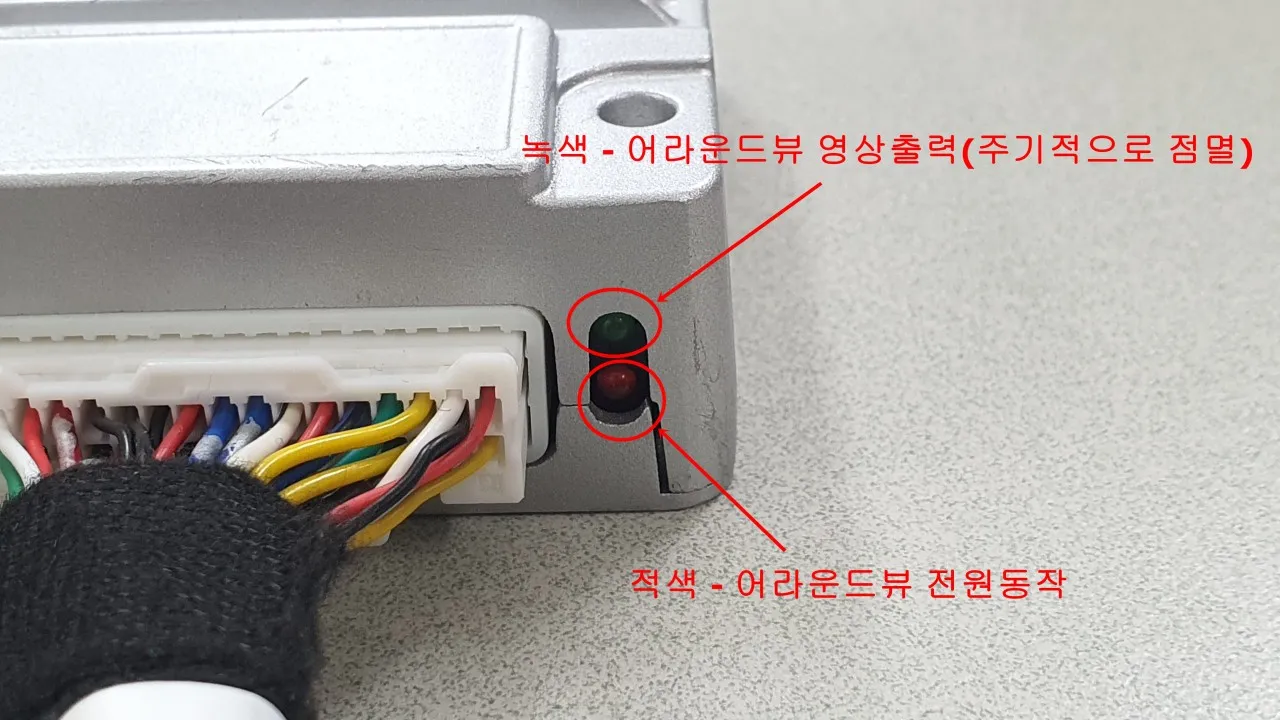

적색 - 시공걸고 4초 후 적색램프 깜빡거림
녹색 - 디텍트 동작시(사용자가 어라우드뷰를 사용하면) 녹색램프 깜빡거림-3D로 화면전환됨
최초 시공시 8초 후 녹색램프 들어옴

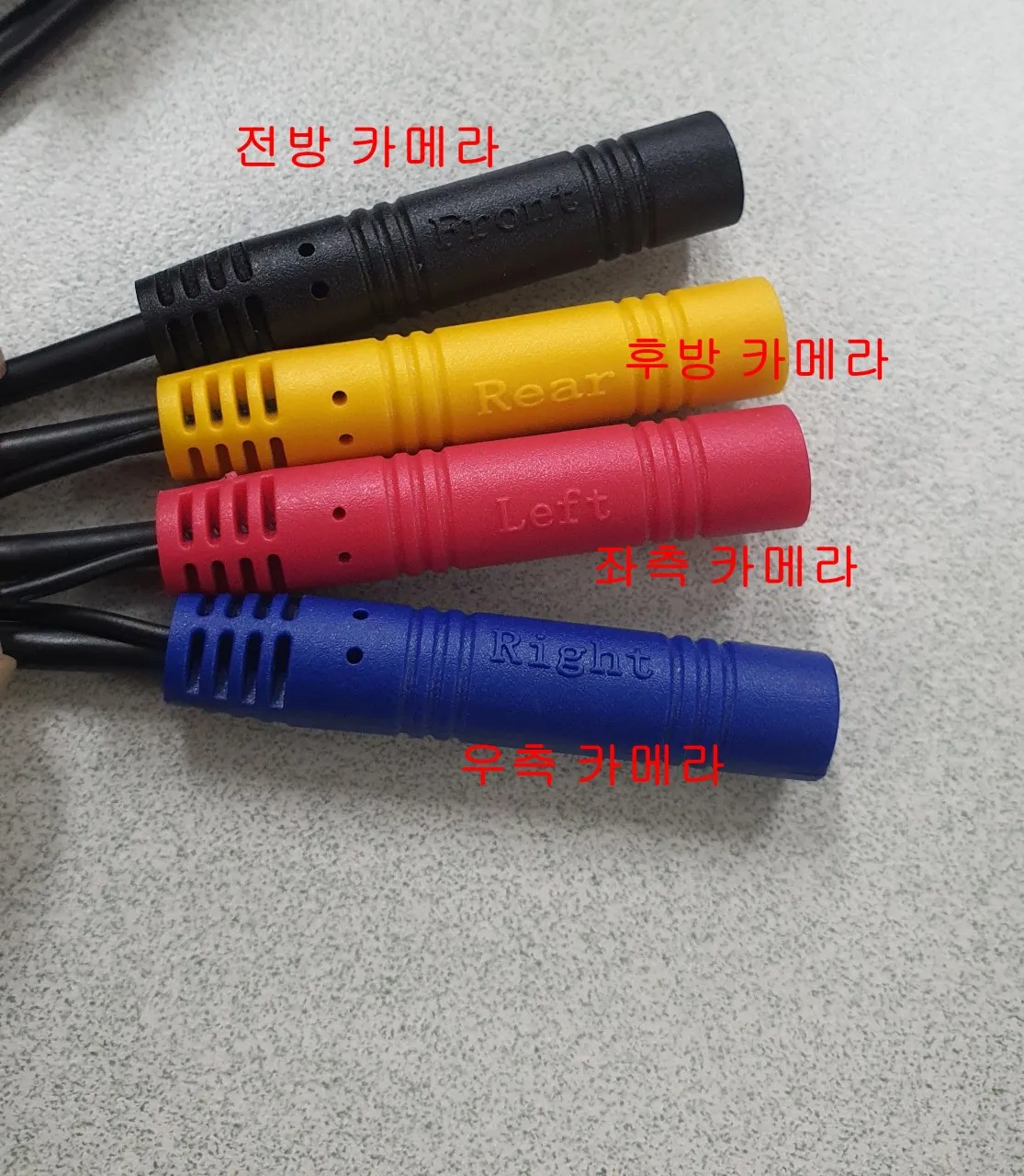

각 각의 카메라 배선을 연결

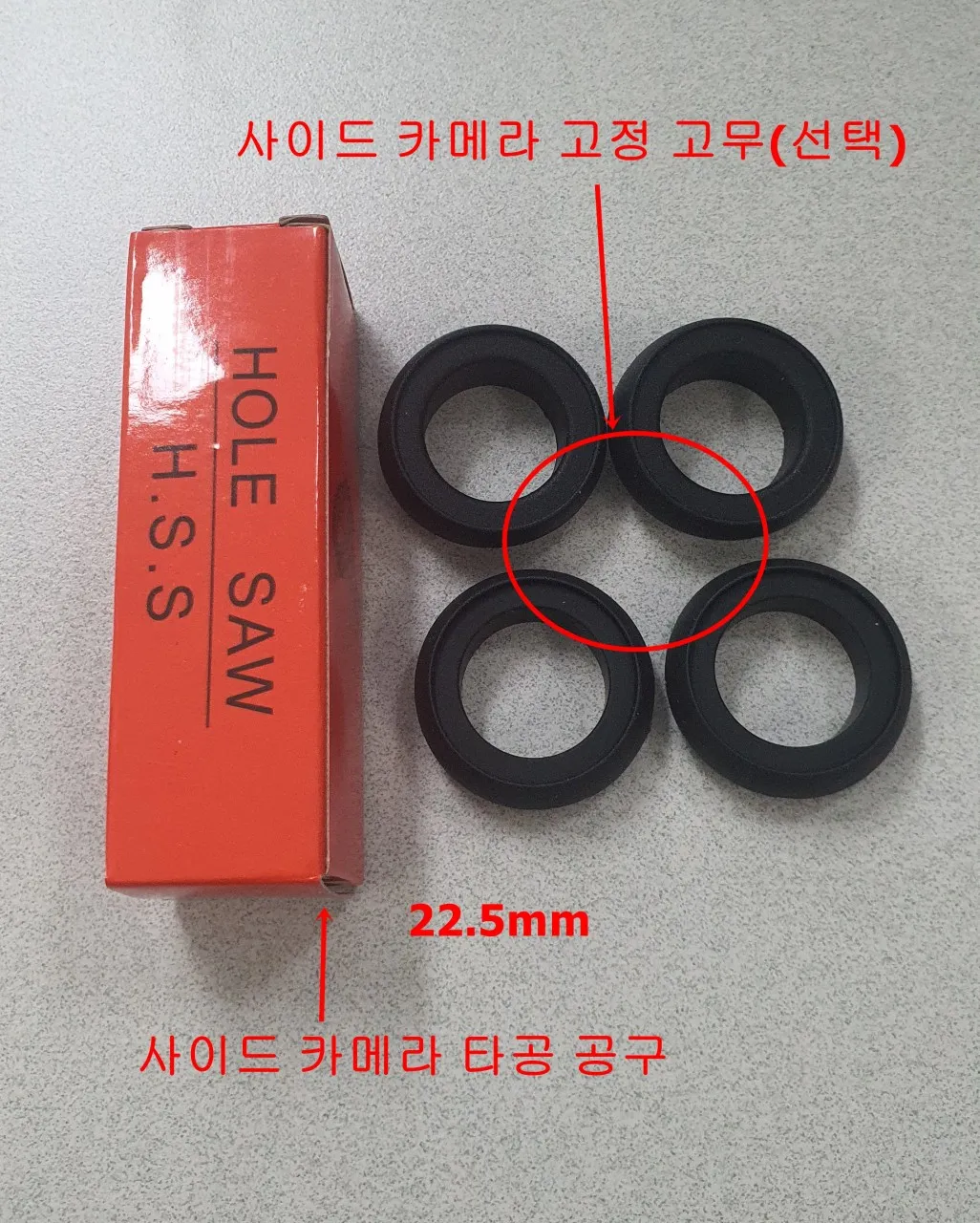

카메라 설치할때 고정고무를 선택해서 사용할 수 있습니다
카메라함
