인터페이스가 필요없는 잭바이잭 작업이 가능한 맥스프로
차종과 연식, 순정모니터 종류에 따라 HK1, HK2로 구분됩니다

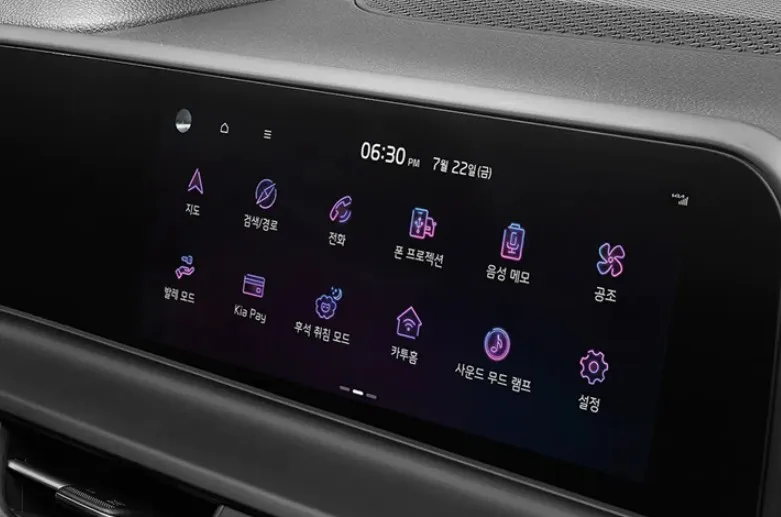

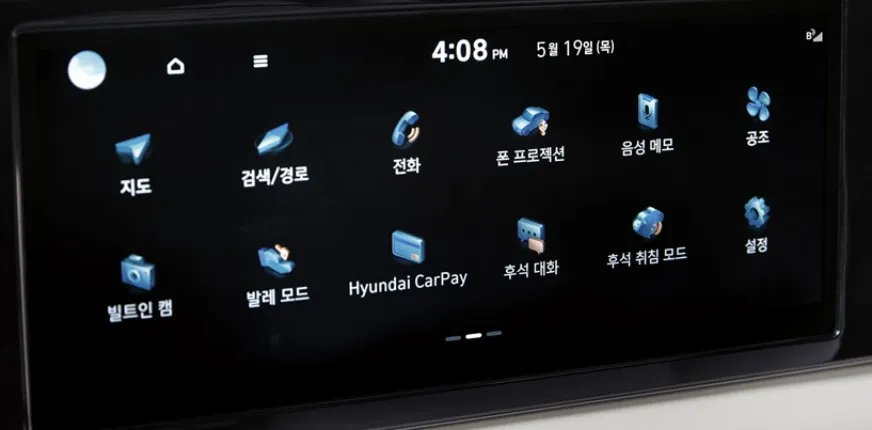

8” 순정네비게이션 모니터 10.25” 순정네비게이션 모니터
12.3” 순정네비게이션 모니터터
•
차종과 연식을 확인해주세요

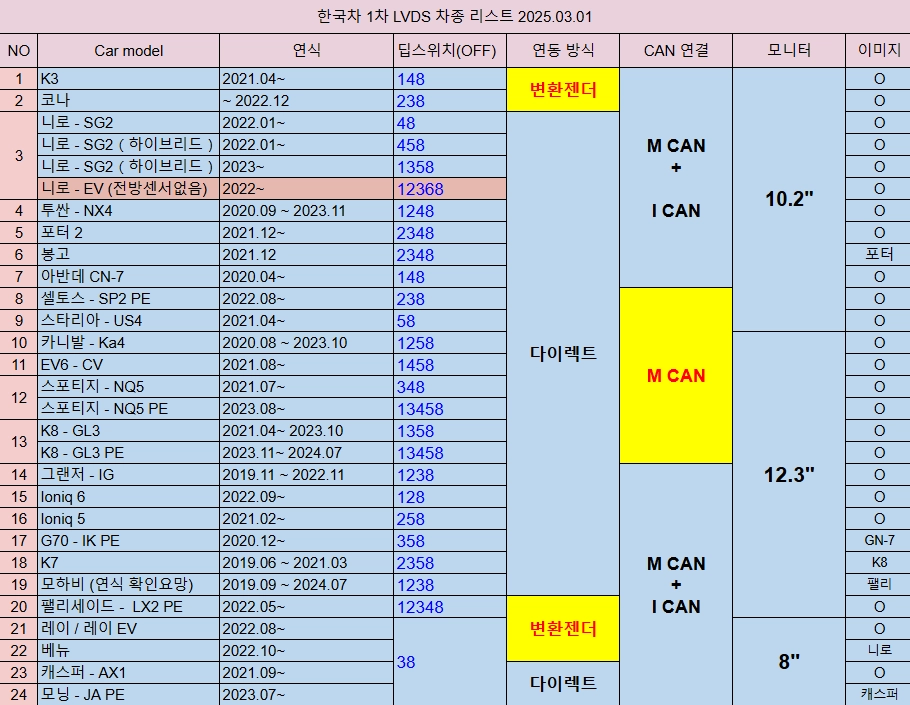

차종, 연식에따라 적용가능 여부 확인
차종별 설정 스위치 정보와 배선연결 정보
3D 맥스프로
2번 LVDS 커넥터와 3번 파워 커넥터 연결만으로 모니터 연동 및 기능을 바로 확인할 수 있습니다

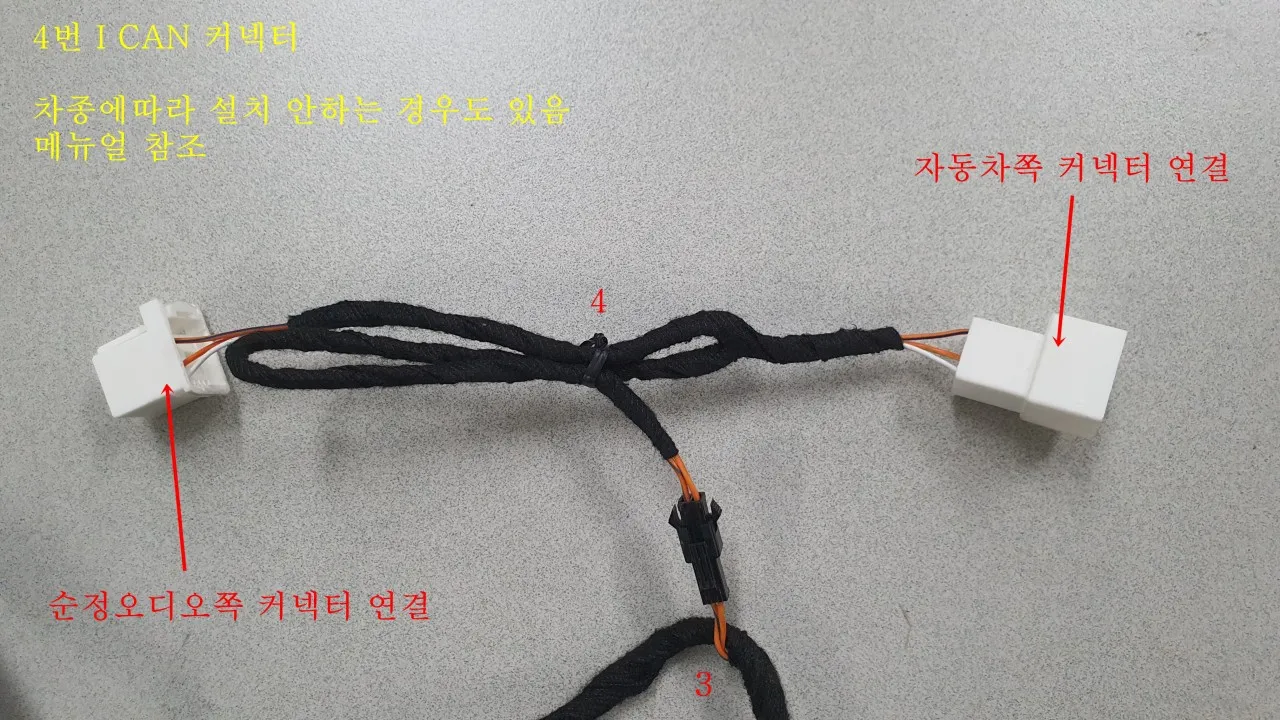

4번 I CAN 커넥터와 5번 LVDS 변환 커넥터는 일부 차종에 추가됩니다
위 도표에 자세한 정보가 있습니다
모든 커넥터는 잭바이잭 방식
4번 I CAN 커넥터 적용 유무는 위 도표를 참조하세요

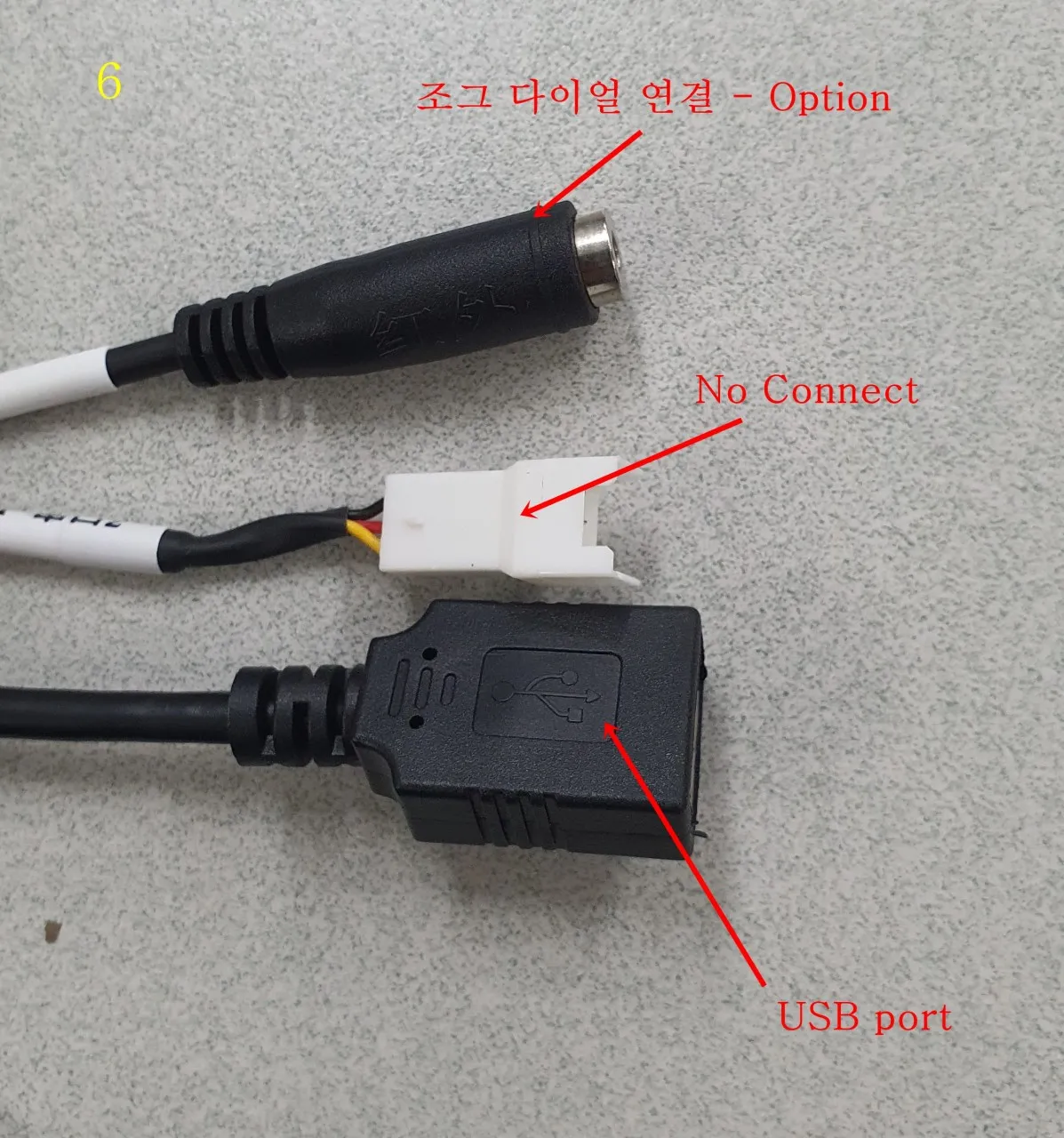

카메라 연결 커넥터
배선정보는 조금씩 다를 수 있지만 내용은 동일합니다

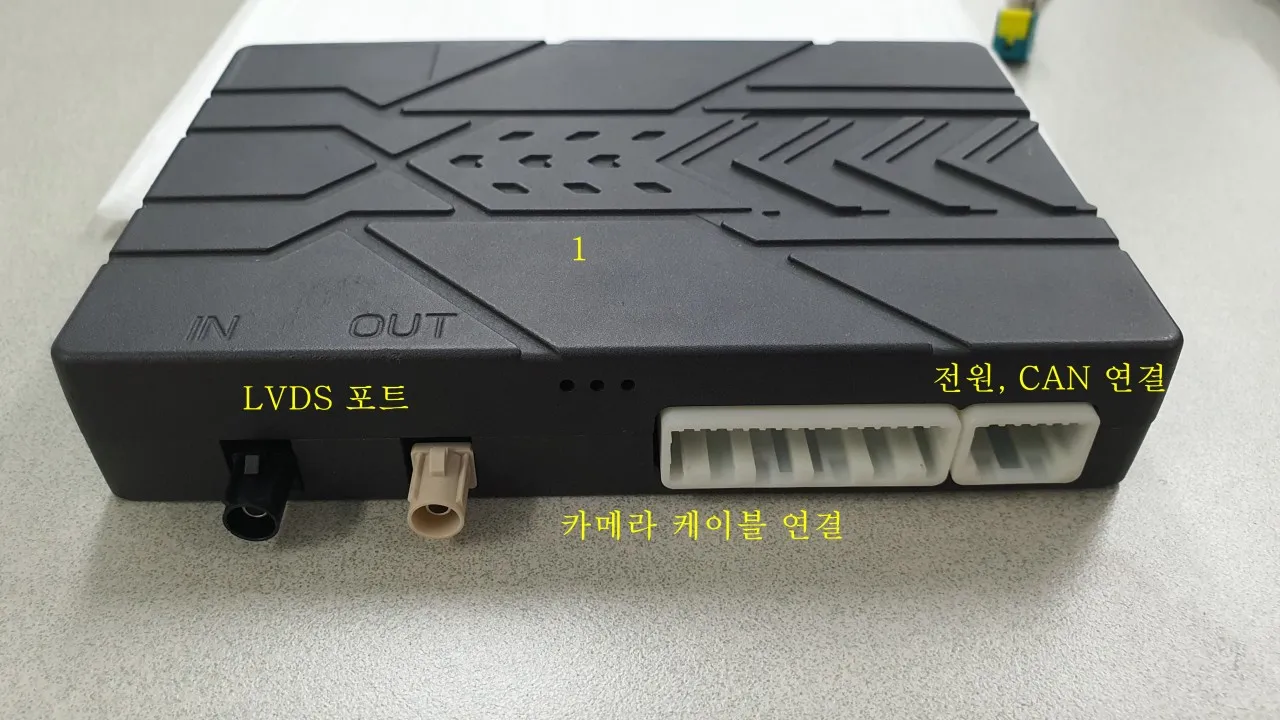

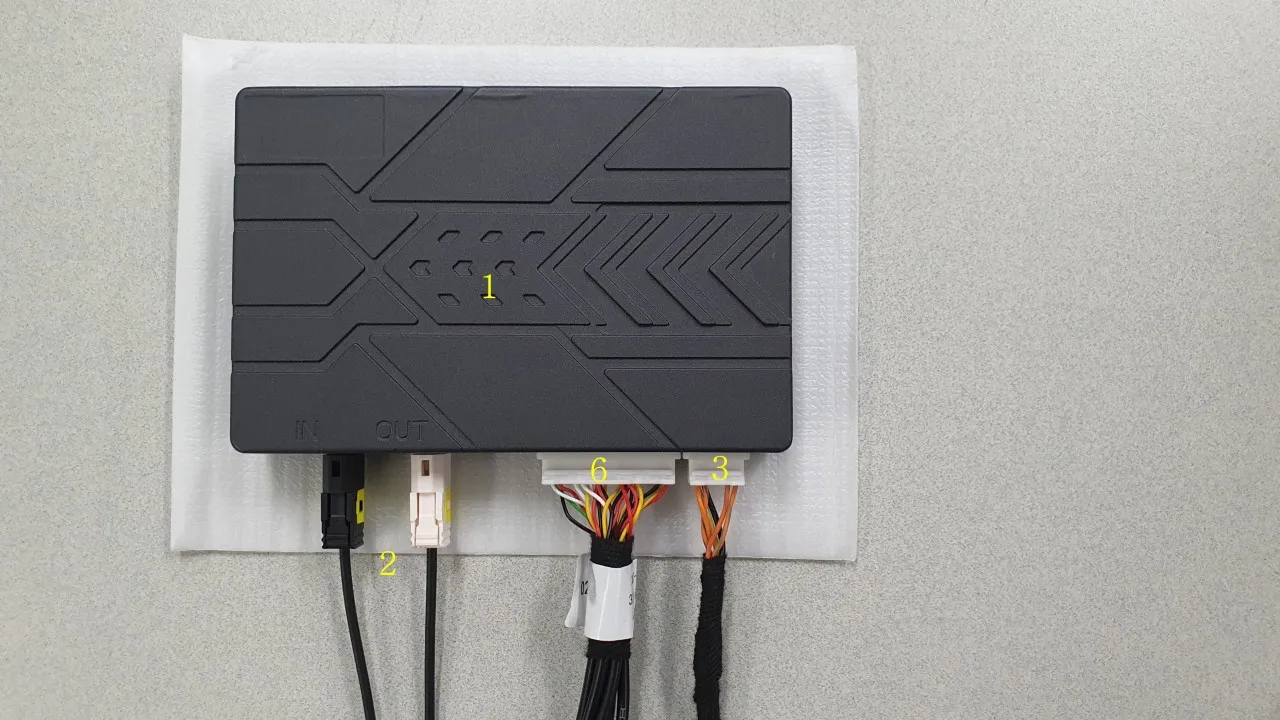

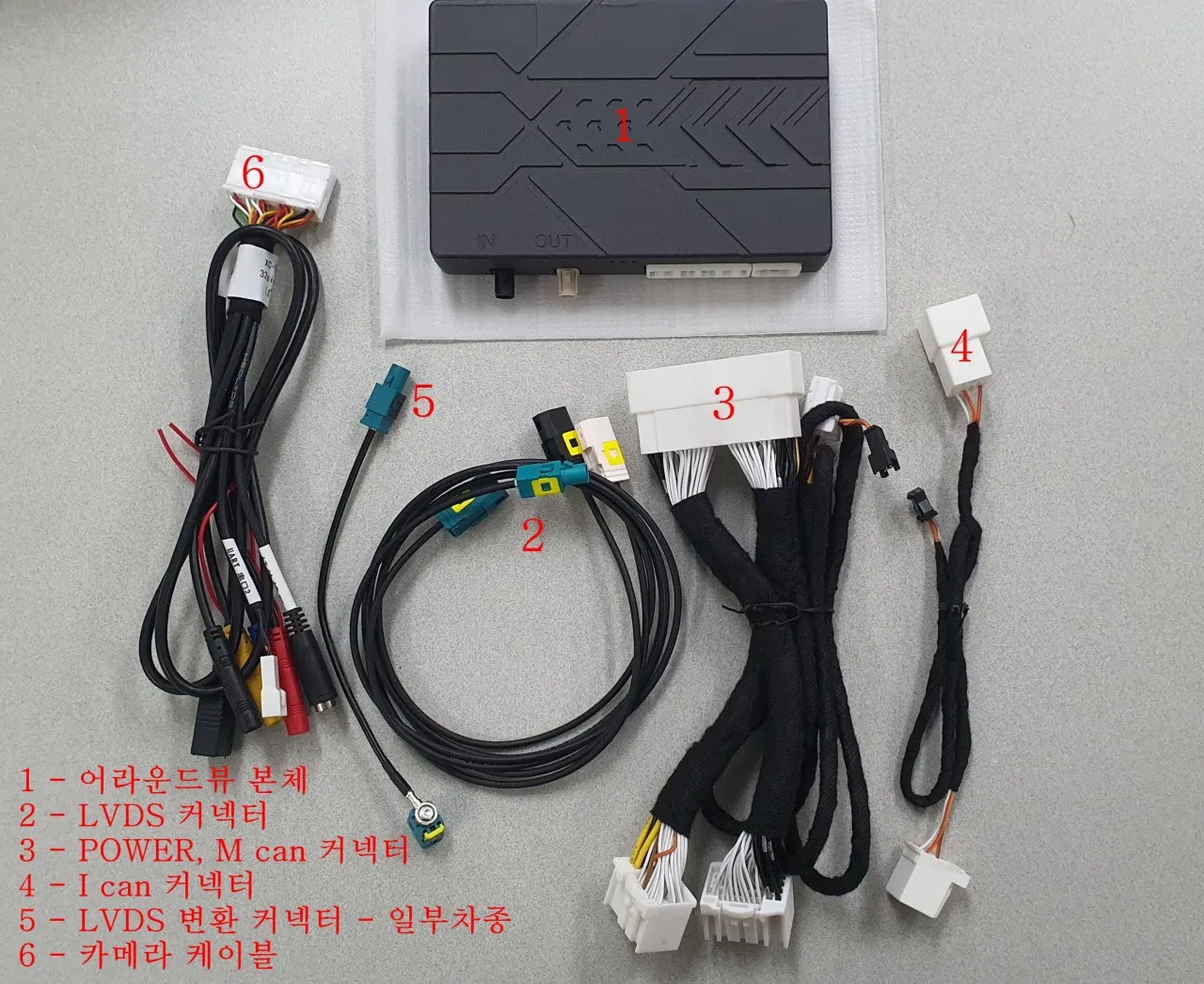

1번 맥스프로 본체
2번 LVDS 커넥트

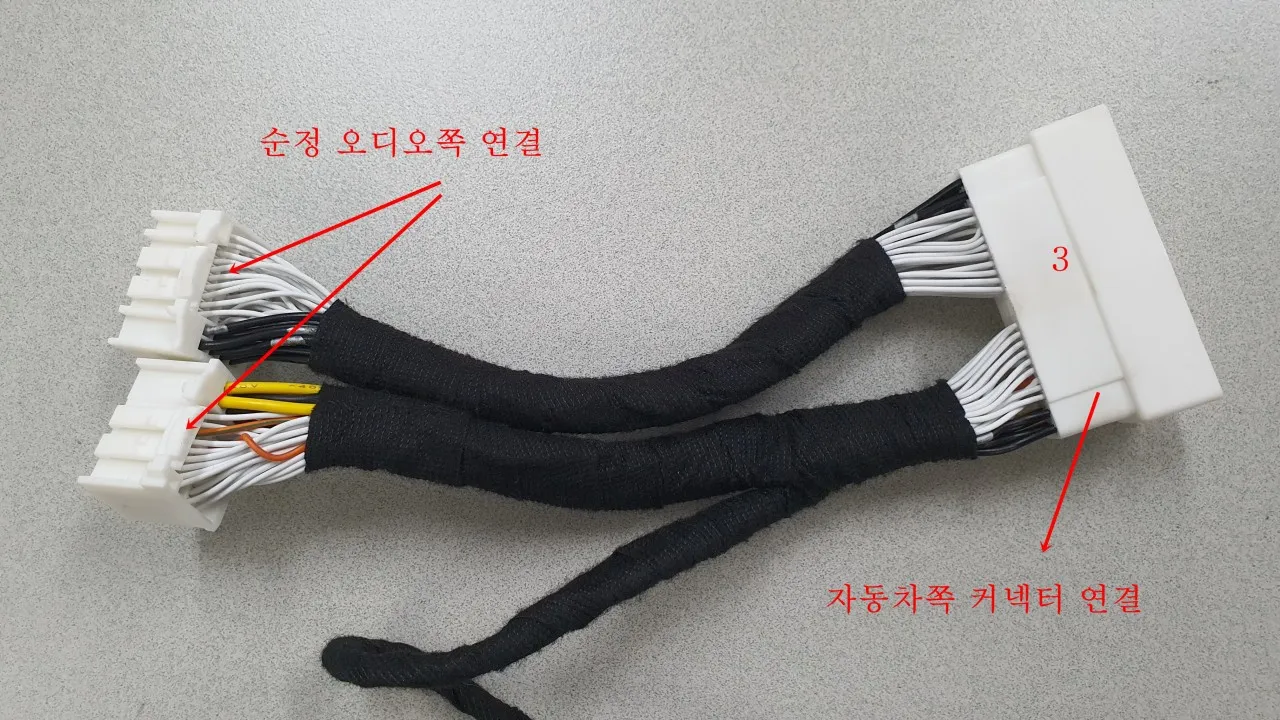

3번 파워 커넥트

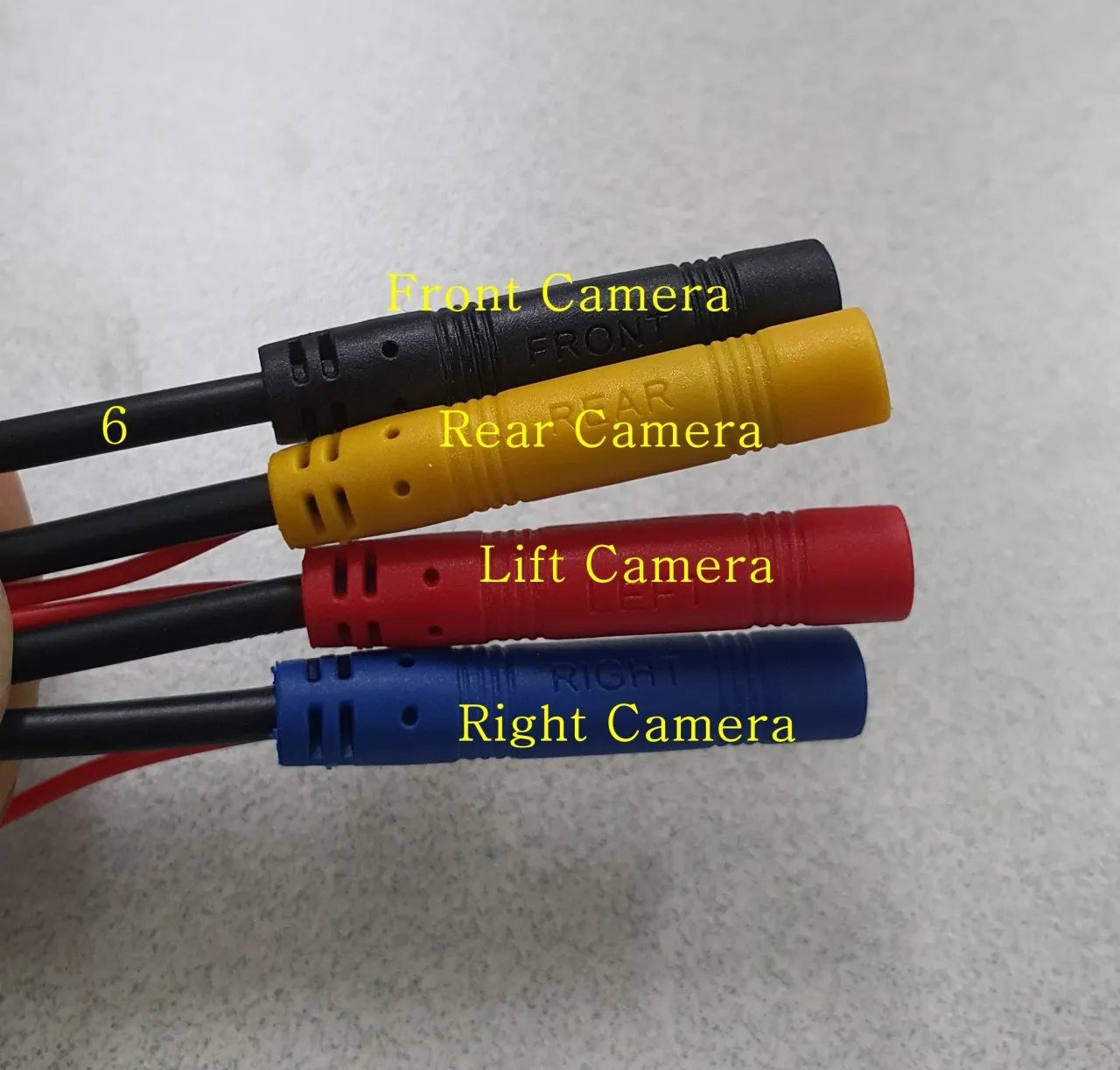

6번 카메라 커넥트

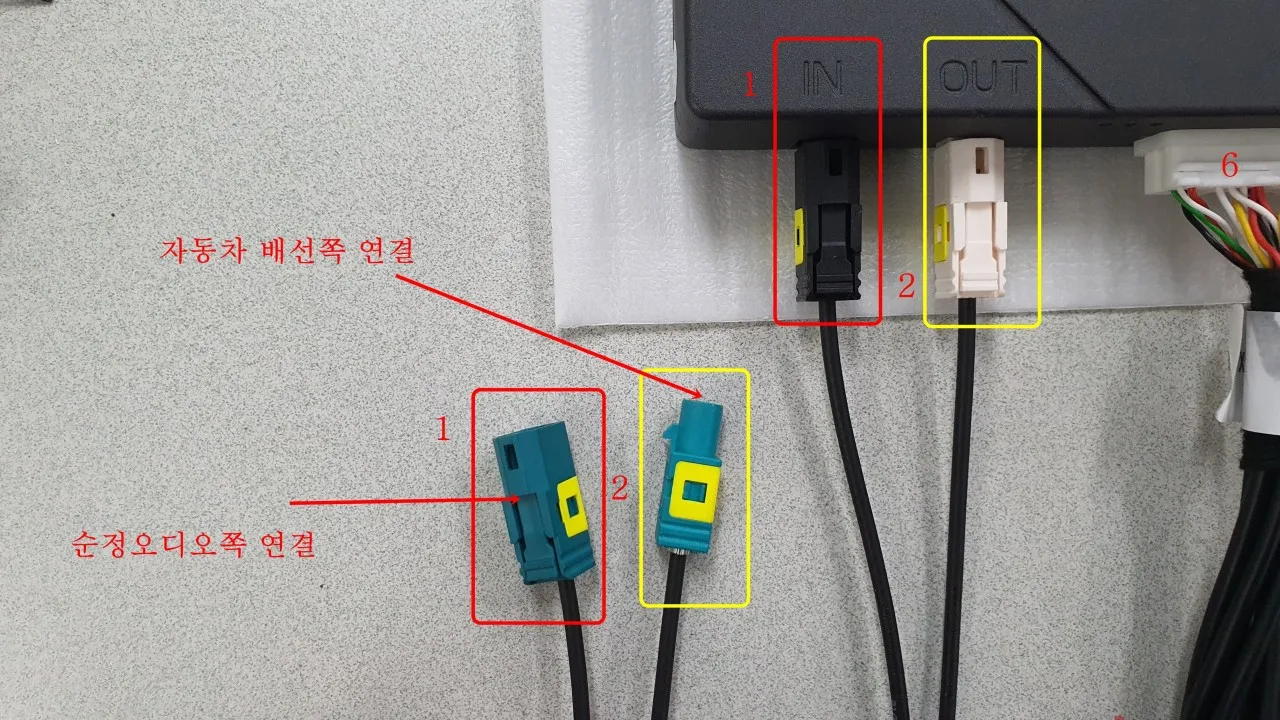

1번 순정 오디오에 연결하는 LVDS 커넥트 연결
2번 모니터로 연결되는 LVDS 커넥트 연결
위 도표를 활용해서

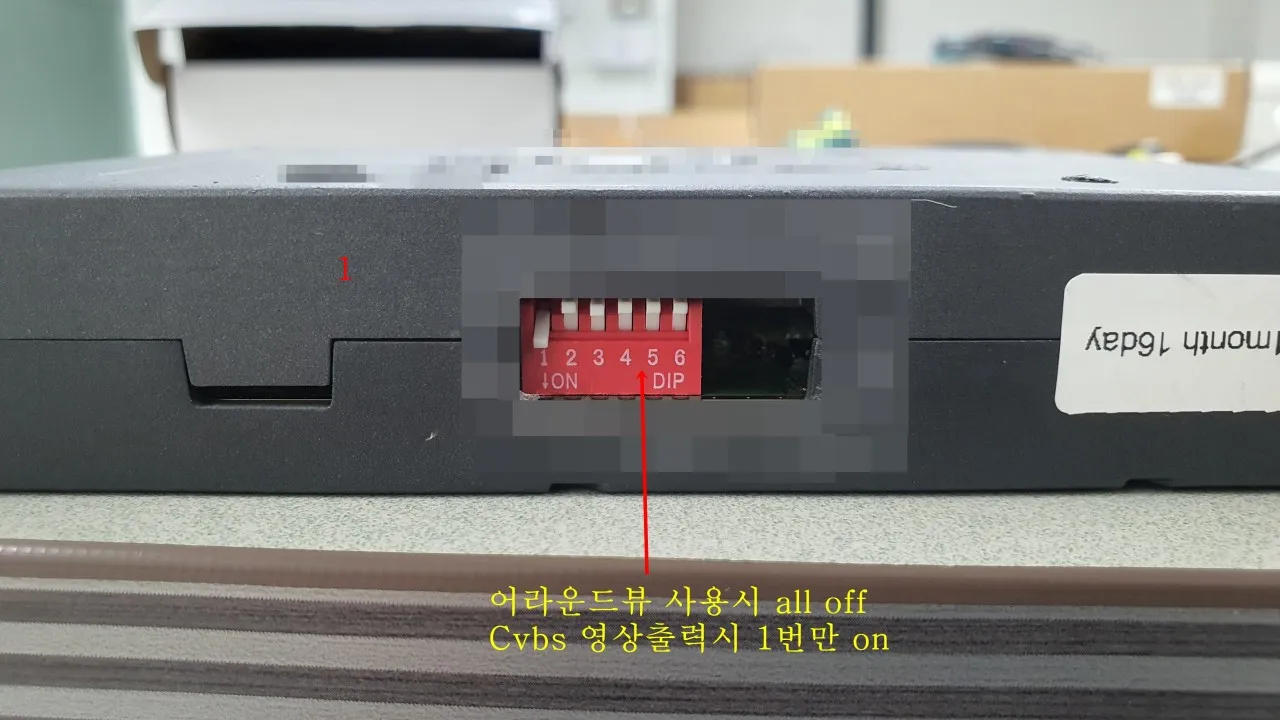

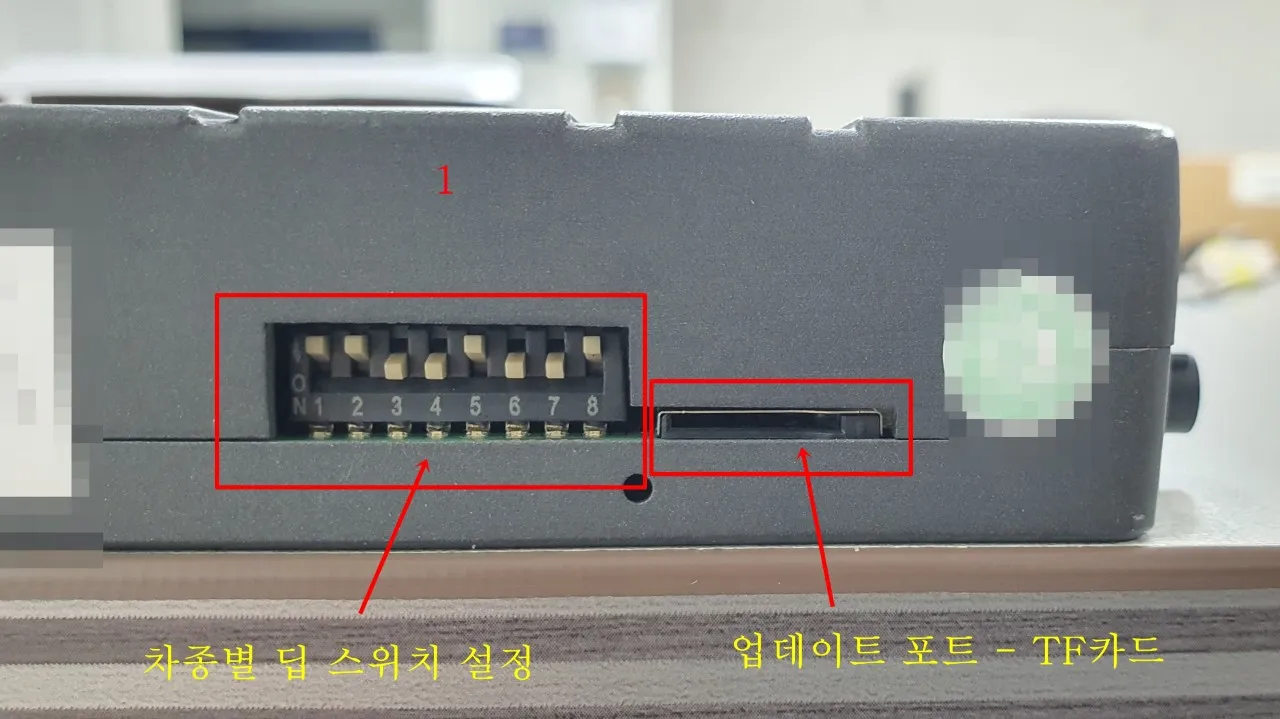

차종별 딥 스위치를 설정하면 차종에 맞는 CAN데이터가 연동되어 3D 어라운드뷰 동작이 가능합니다
스위치 변경시 주의사항
- 파워 커넥터를 제거한다
- 모든 딥스위치를 아래(ON)로 내린다
- 파워 커넥터를 다시 연결한다
- 1분 후 파워 커넥터를 제거한다
- 차종에 맞는 딥스위치를 설정한다 OFF 기준
- 파워 커넥터를 연결하고 3D 화면이 나오면 동작 테스트를 진행한다
-
해당 내용은 기술관련 엔지니어만 사용 가능합니다
임으로 설정을 변경하면
오 동작 또는 다른 문제가 발생할 수 있으니 관리자의 안내를 받지 않으신 분들은 주의해주세요,,,

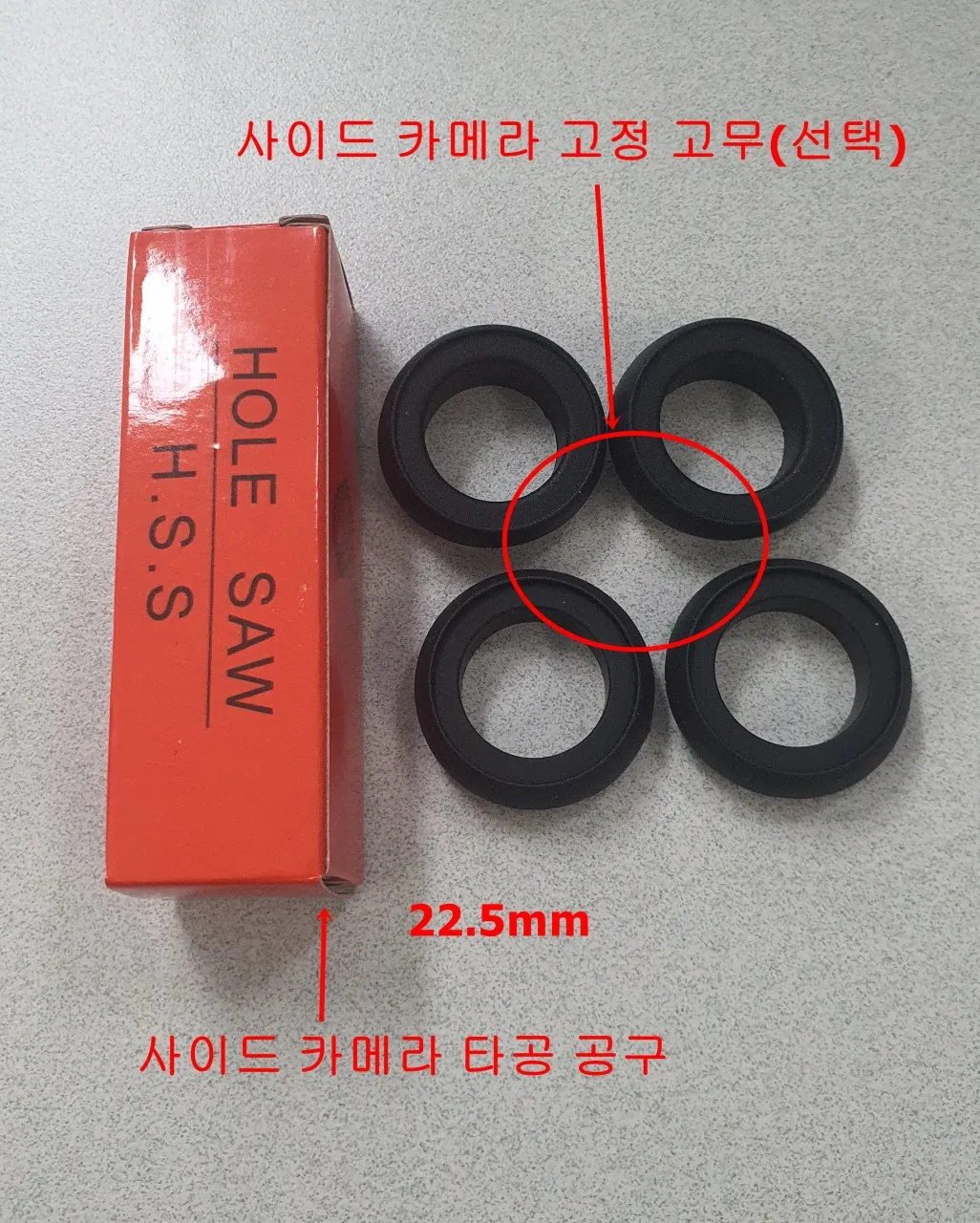

사이드 카메라 설치에 필요한 타공공구와 고정 고무
고정고무는
카메라 각도에 따라 2가지 중 임의로 선택해서 사용하시면됩니다

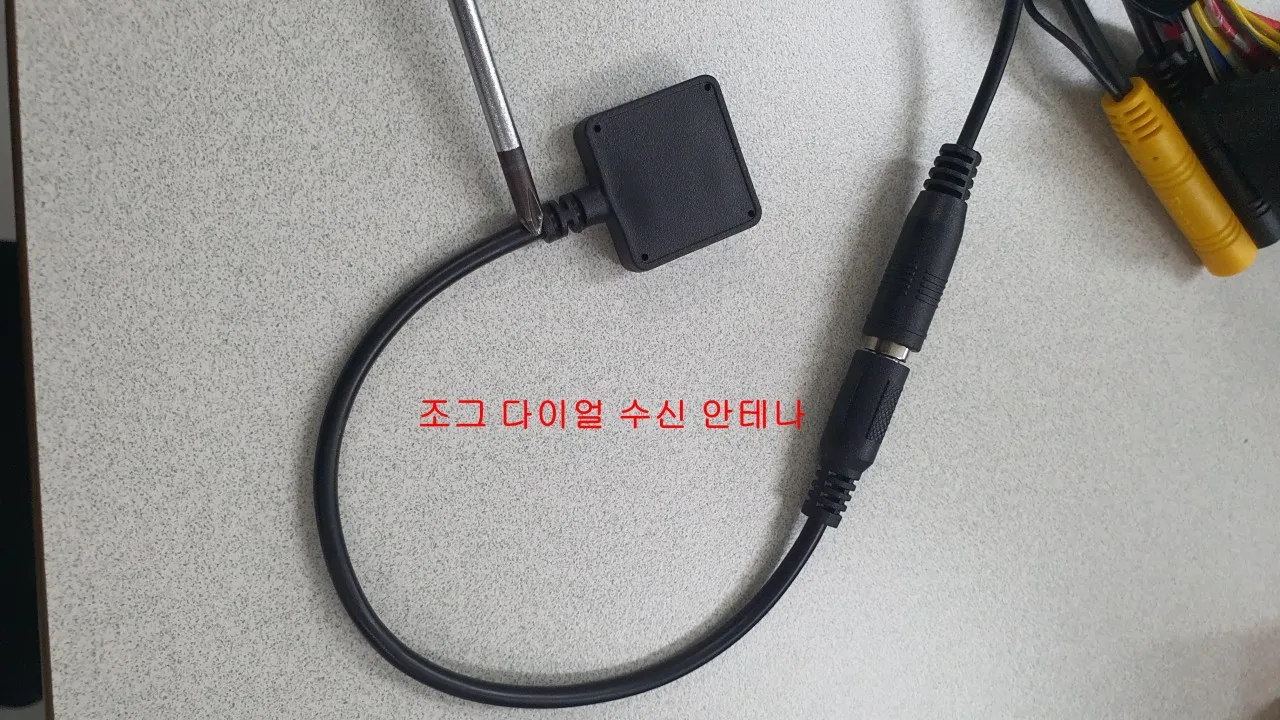

맥스프로 HK 제품군은 조그 다이얼을 옵션으로 선택할 수 있습니다
다이얼은 사용자가 셋팅을 해야 동작이됩니다,,,

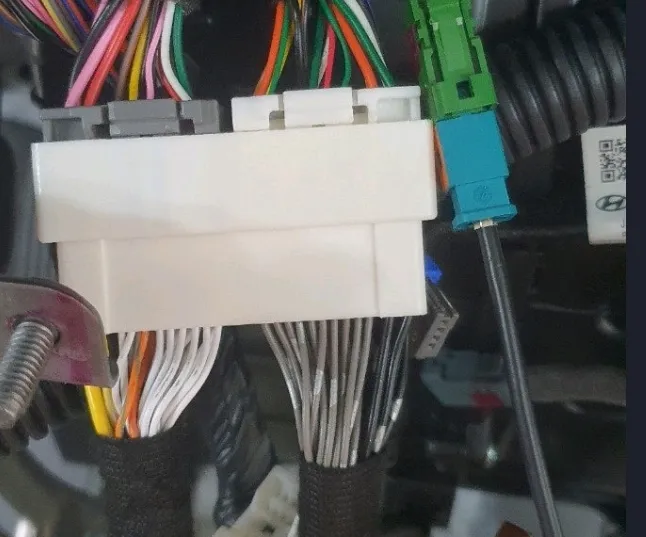

순정 오디오에서 파워커넥터와 LVDS 커넥터를 탈거해서 맥스프로 HK 커넥터와 연결합니다
