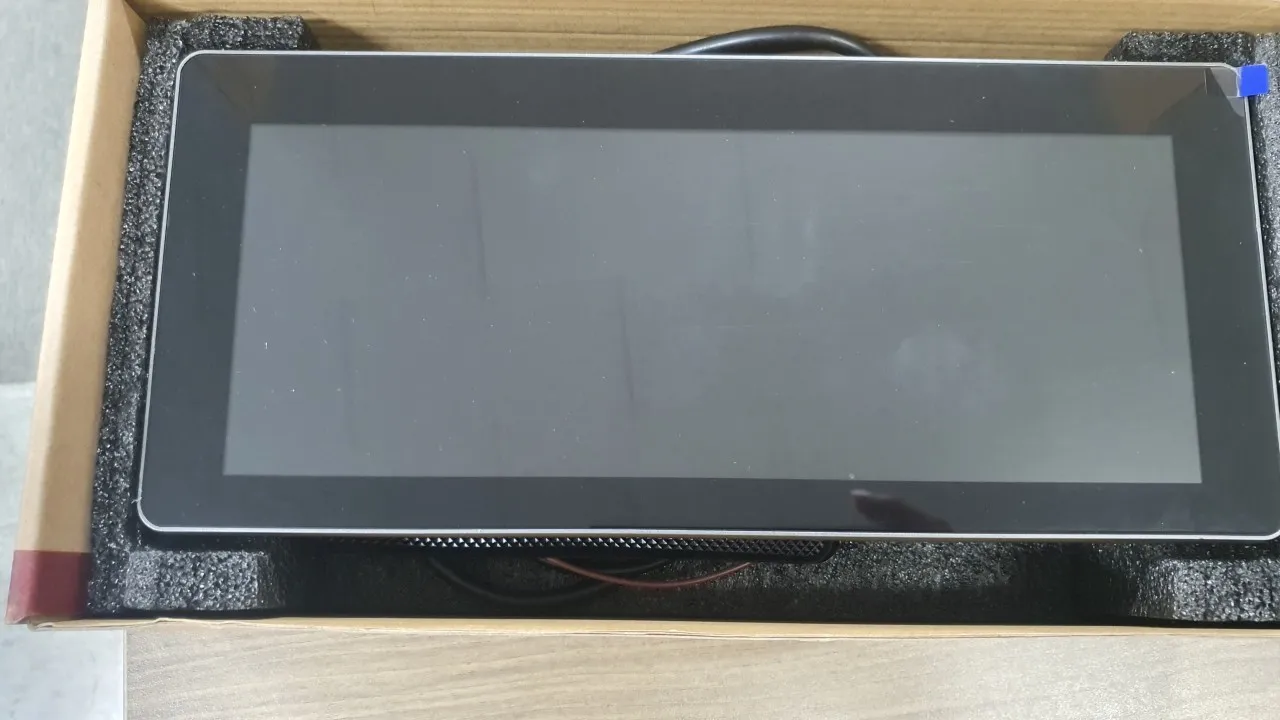

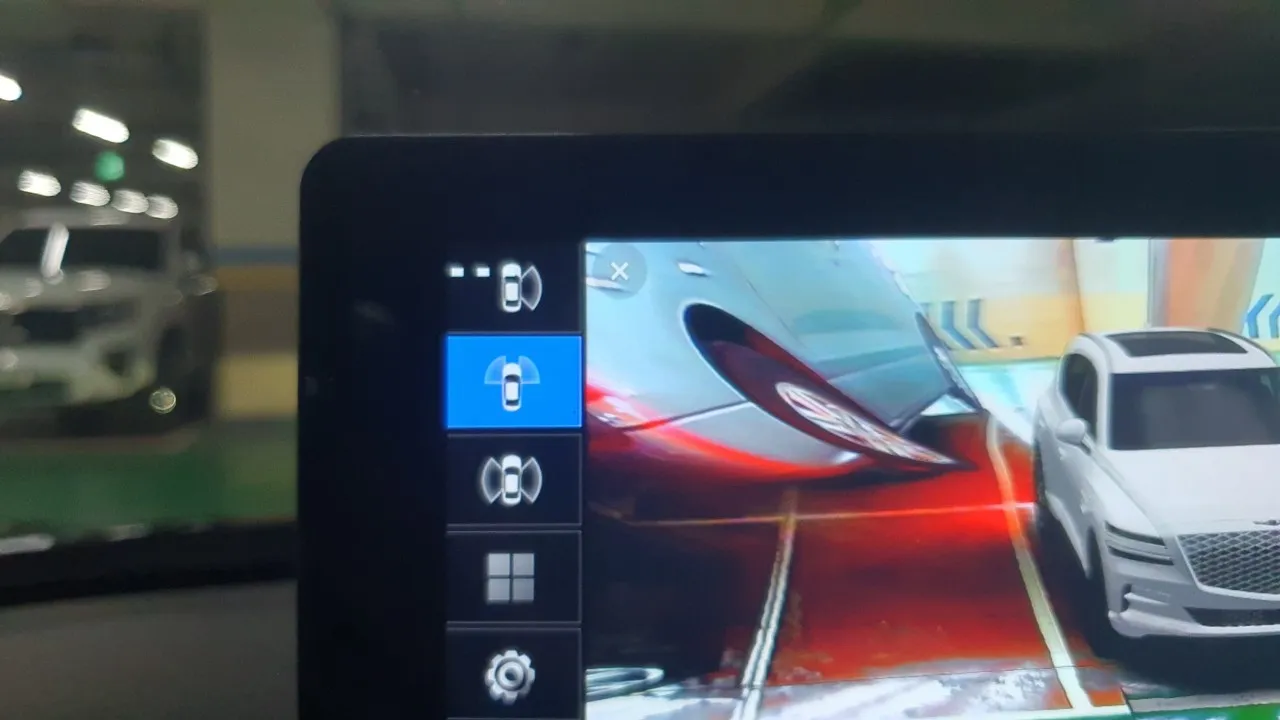

10.25’ 터치 모니터

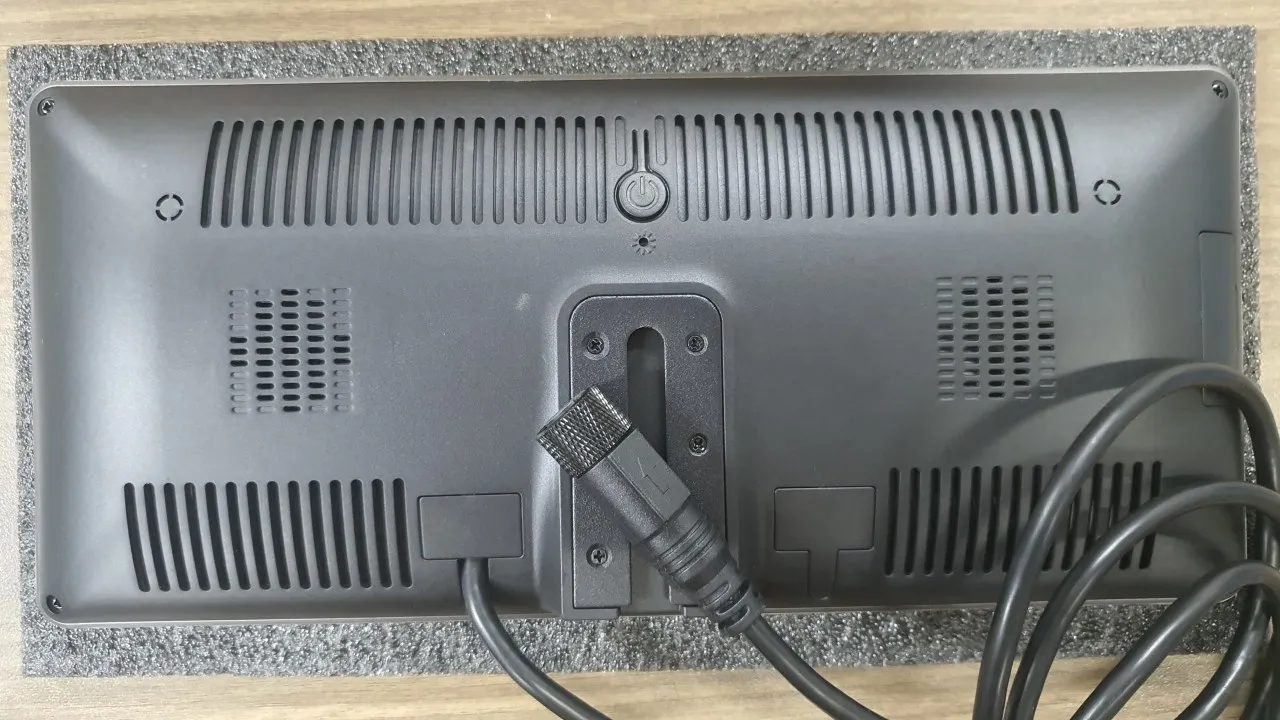

모니터 뒤쪽 정 중앙에
스위치 한 번 누르면 AV1 AV2 선택
스위치 길게 누르면 Power off

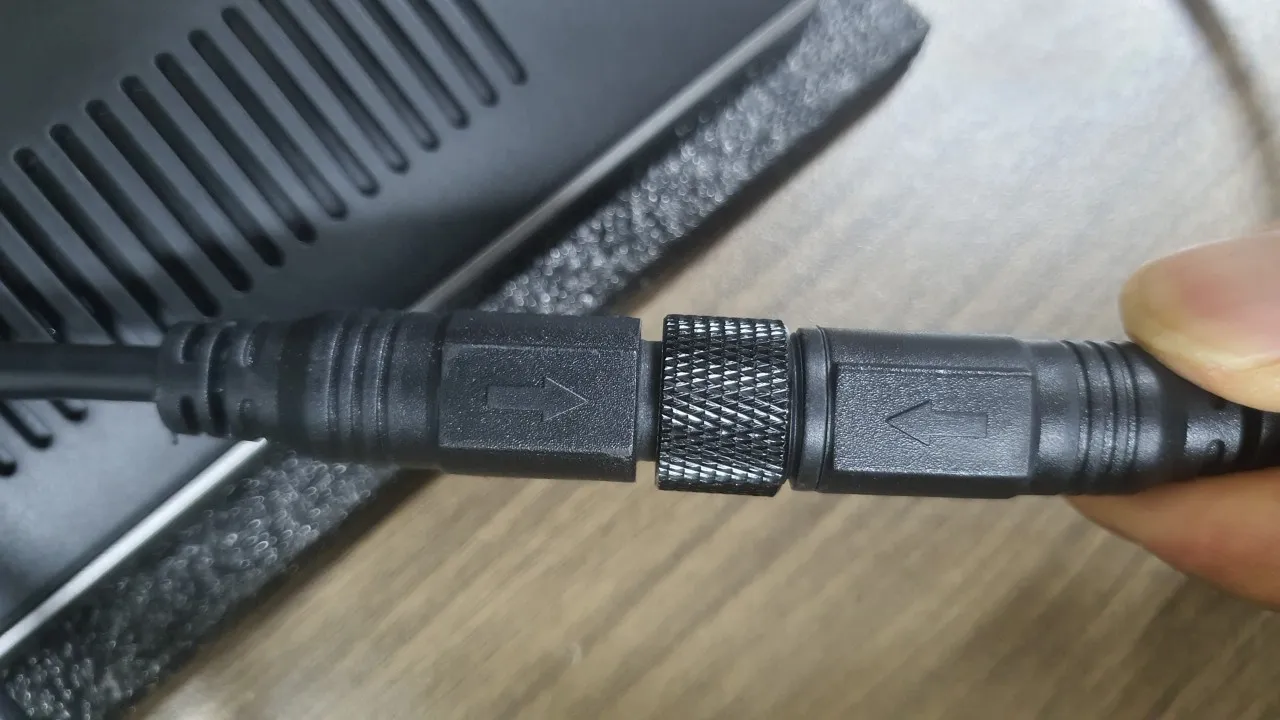

모니터와 연결배선을 체결하는 마운트
1.
어라운드뷰 고화질 AHD(적색 RCA) + 모니터 CH2(노랑) 연결
2.
어라운드뷰 UART 배선 (노랑 또는 적색) + 모니터 회색배선(UART) 연결
3.
자동차 퓨즈박스에서 ACC 와 GND를 연결

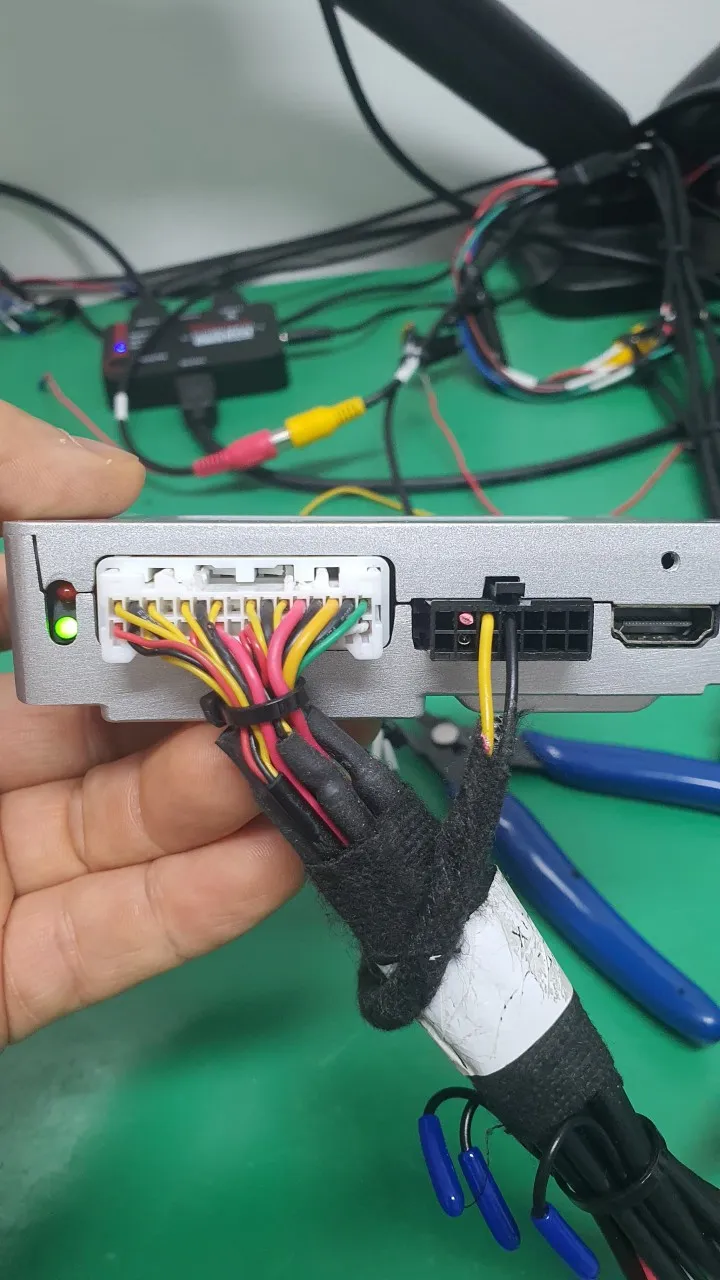

검정 커넥터(어라운드뷰 파워커넥터 옆)
노랑(UART) - 어라운드뷰 UART와 연결 - 10.25” 터치 기능에 사용됨
검정 - 연결 필요없음
사용 설명서
1. 기술 사양 (Technical Parameter)
1.
화면 크기: 10.25인치 Full HD IPS 패널
2.
해상도: 1920×720P
3.
표시 비율: 16:9
4.
화면: 정전식(터치 가능) 터치스크린
5.
지원 프로토콜: UART / RS232 (터치 제어 MDVR 및 360 시스템용)
6.
지원 비디오 입력: AHD 1080p (또는 AHD 720p)
7.
비디오 출력: RS232 / UART
8.
전원 공급: DC 9~36V
9.
소비 전류: 약 1.2A (DC12V 기준)
10.
작동 온도: -20℃ ~ +70℃
11.
밝기: 1000cd/㎡

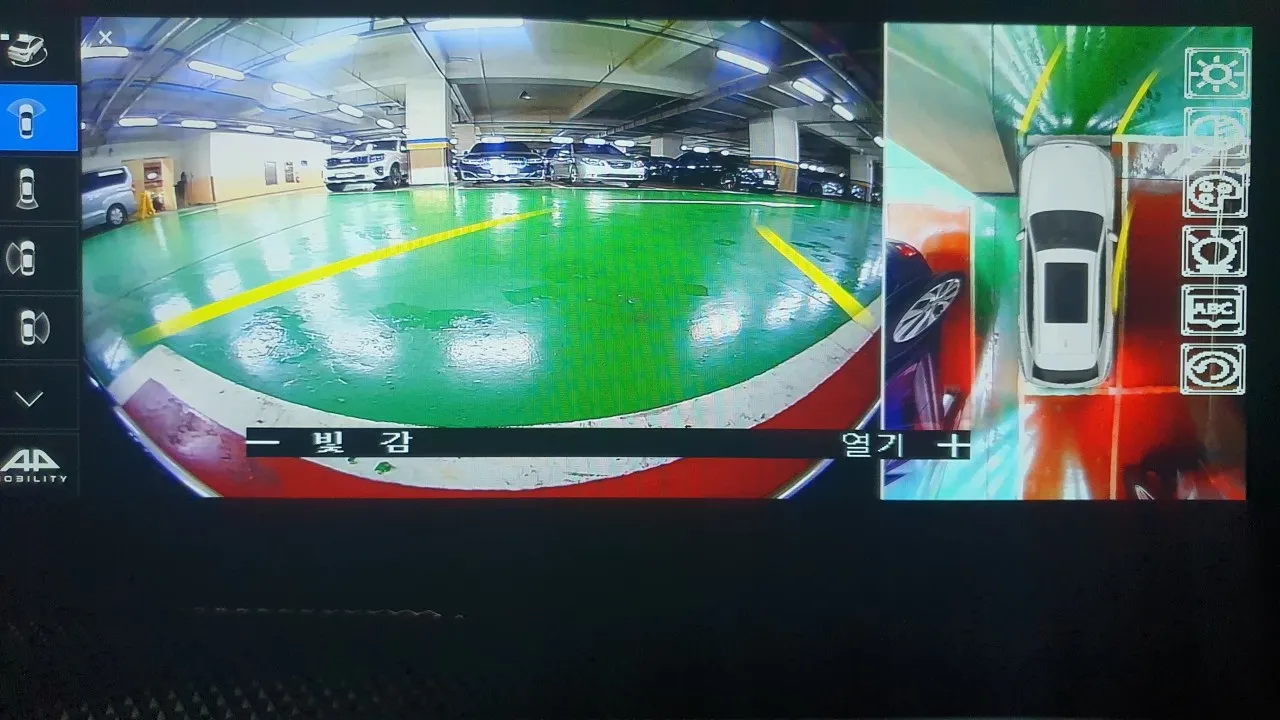

2. 설정 및 버튼 기능 (Setting and Button Function)
(화면좌측 상단 *** 버튼 기능)
•
Setting Icon : 설정 아이콘
•
Brightness adjust : 밝기 조절
•
Contrast adjust : 명암 조절
•
Saturation adjust : 채도 조절
•
Sound volume adjust : 음량 조절
•
Language adjust : 언어 설정
•
Reset : 초기화
•
CH1/CH2 Switch & Power on/off : 채널 전환 및 전원 켜기/끄기
•
Light sensor : 조도 센서 (자동 밝기 조절 기능)
3. 배선도 (Wiring Diagram)
•

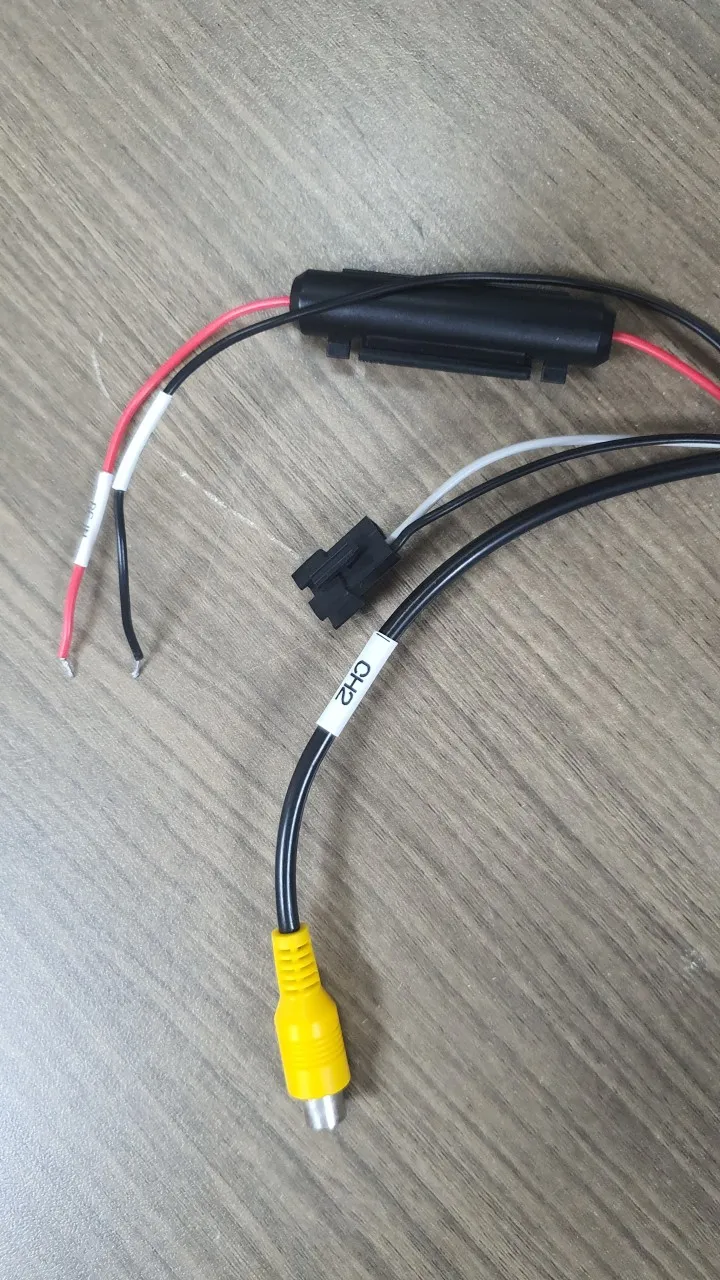

ACC (적색) : DC 9~36V 전원선
•
GND (흑색) : 접지
•
CH1 (노란색 RCA) : 비디오 입력 1 (사용안함)
•
CH2 (노란색 RCA) : 비디오 입력 2 (어라운드뷰 터치 사용)
•
RS232 (검은색 커넥터) : 통신용 포트 (MDVR / 360 제어용) - 사용안함
•
Trigger control (회색선) : 트리거 제어 신호선- 사용안함
주의사항 (Remark)
•
반드시 카메라의 비디오 출력 해상도를 AHD 1080P (25/30FPS) 로 설정해야 합니다.
•
화면이 어두울 경우, 기본 설정(0) 에서 밝기 조절을 하세요.
•
MDVR과 360 시스템을 함께 사용할 경우: 사용하지않음
◦
RS232 포트를 통해 연결합니다.
◦
360 시스템 영상은 CH1로, MDVR 영상은 CH2로 입력합니다.
•
MDVR 시스템 사용 시: 터치 기능을 활성화하려면 RS232 프로토콜을 매칭해야 합니다.
•
일부 시스템에서는 소프트웨어 내에서 터치 좌표 보정이 필요할 수 있습니다.
