7” 고화질 모니터 작업
•
모니터 디자인은 상이할 수 있습니다
•
아래 내용은 동일하니 참조해서 작업 잔행하세요
모니터는 두 가지 방식을 선택해서 사용할 수 있습니다
고객과 협의해서 작업하실때 진행해주세요….
1.
상시 영상출력
2.
디텍트 동작시 영상 출력
1.

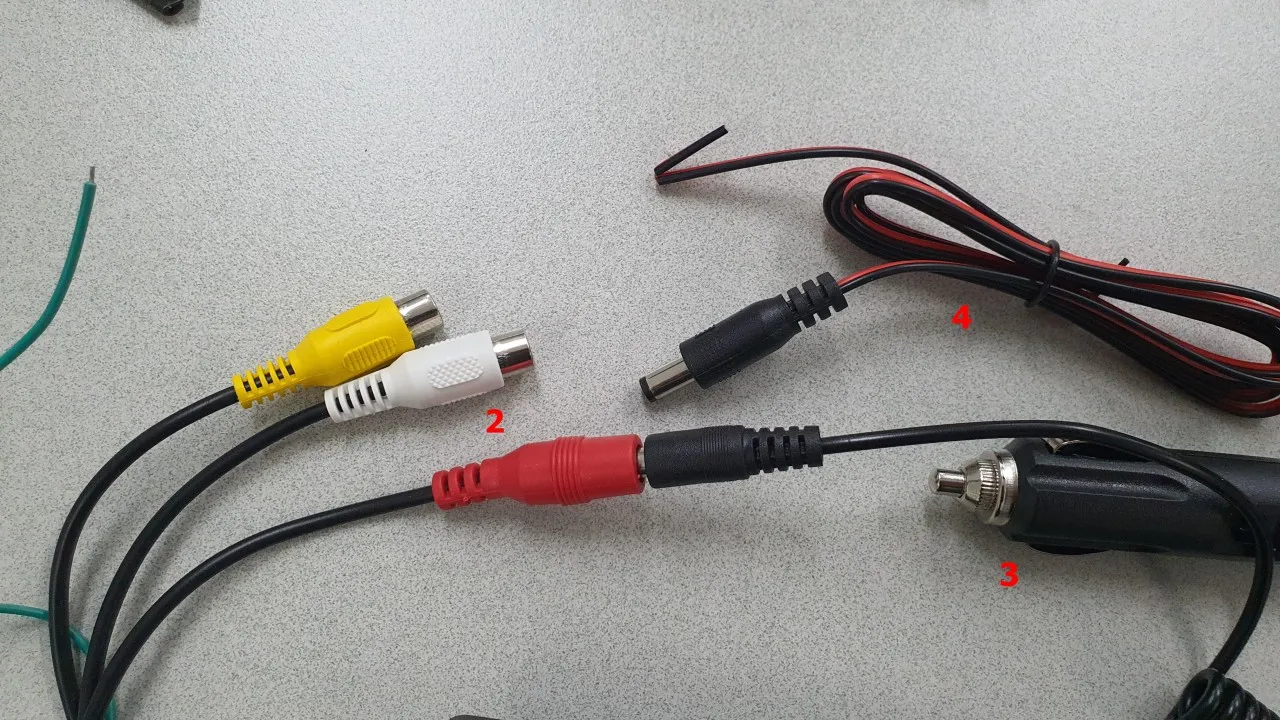

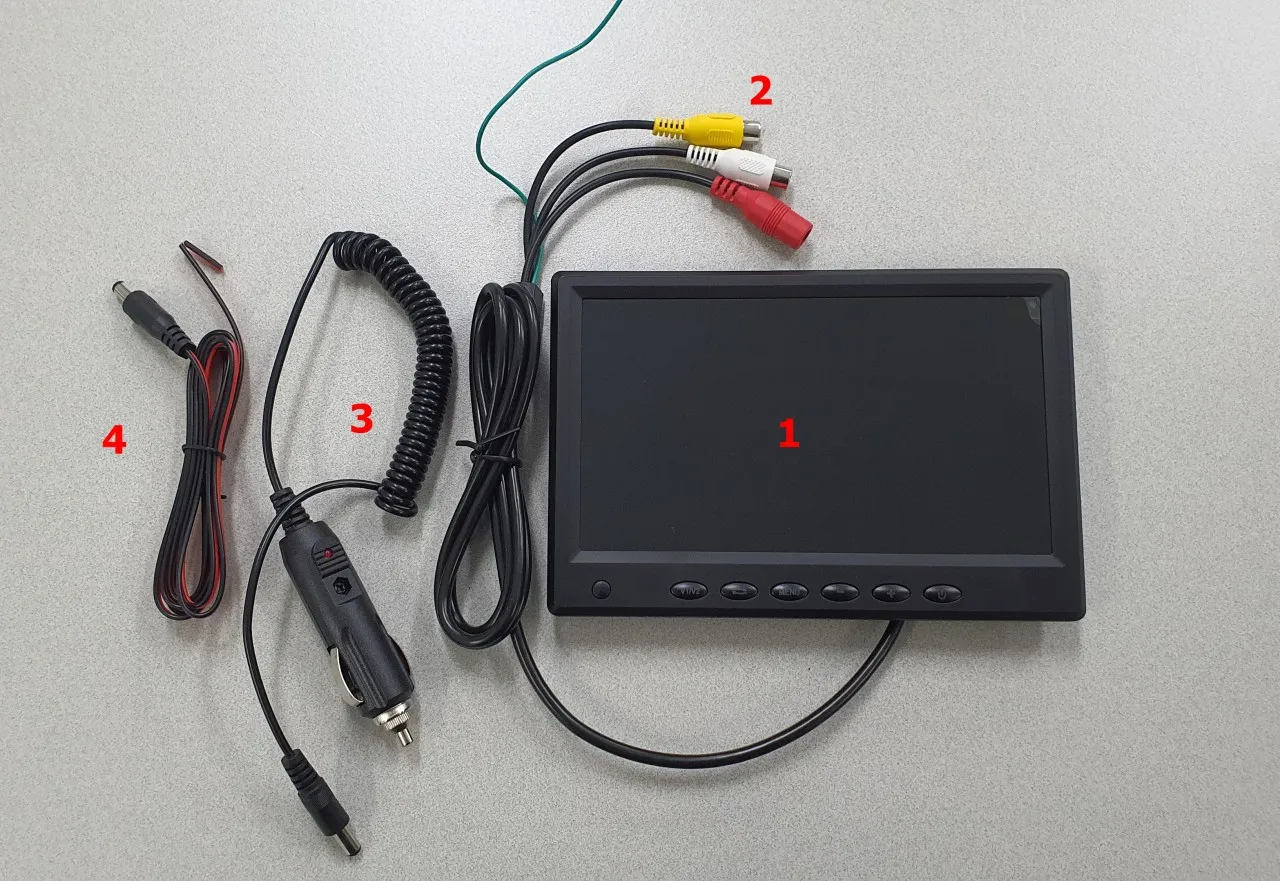

7” AHD 고화질 모니터
2.
영상입력 선택
3.
시가전원 - 선택
4.
퓨즈박스 연결 전원 - 선택
퓨즈박스 또는 시가에 전원연결 - 선택사항

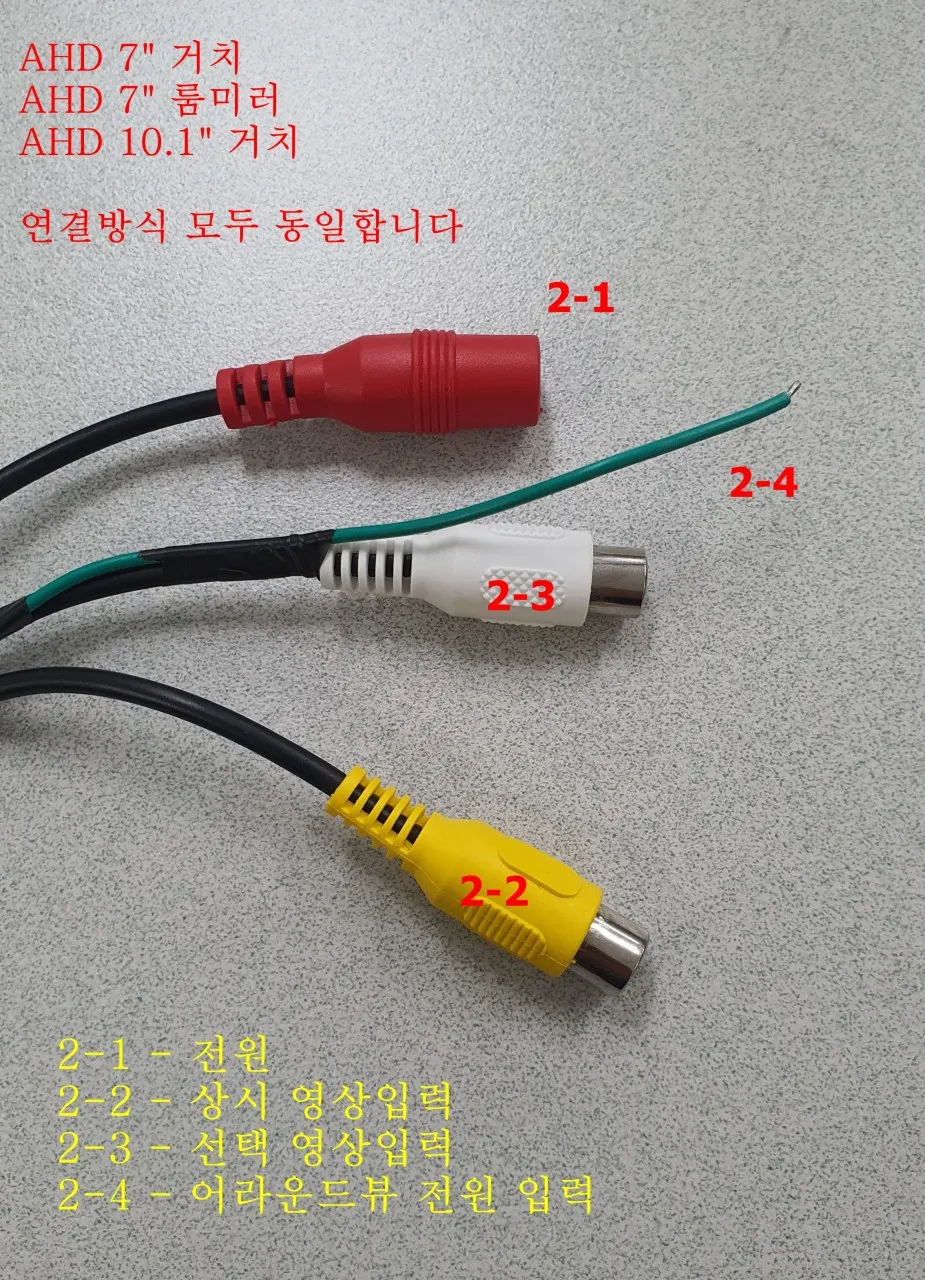

2-1 - 시가 또는 퓨즈전원 연결
2-2 노랑(상시 영상) - 시동켜면 3D 영상이 지속적으로 나옴
2-3 백색(선택 영상) - 사용자가 후진, 깜빡이, 리모컨 사용시 3D 영상이 나옴
2-4 어라운드뷰 REAR DRT 와 연결해야만 2-3 동작이 가능함 / 2-2 사용시에는 연결 필요없음
상시출력
2-2 노란색에 어라운드뷰 영상을 꼽으면 시동을 켜면 영상을 상시로 볼 수 있습니다
디텍트 출력
2-3 백색에 어라운드뷰 영상을 꼽으면
블랙 스크린 화면이 계속 나오다가, 사용자가 사용할때만 영상이 나옵니다
2-4번 디텍트 배선을 어라운드뷰 디텍트 배선과 연결해아합니다
