맥스프로(범용) 상품구성
맥스 상품입니다

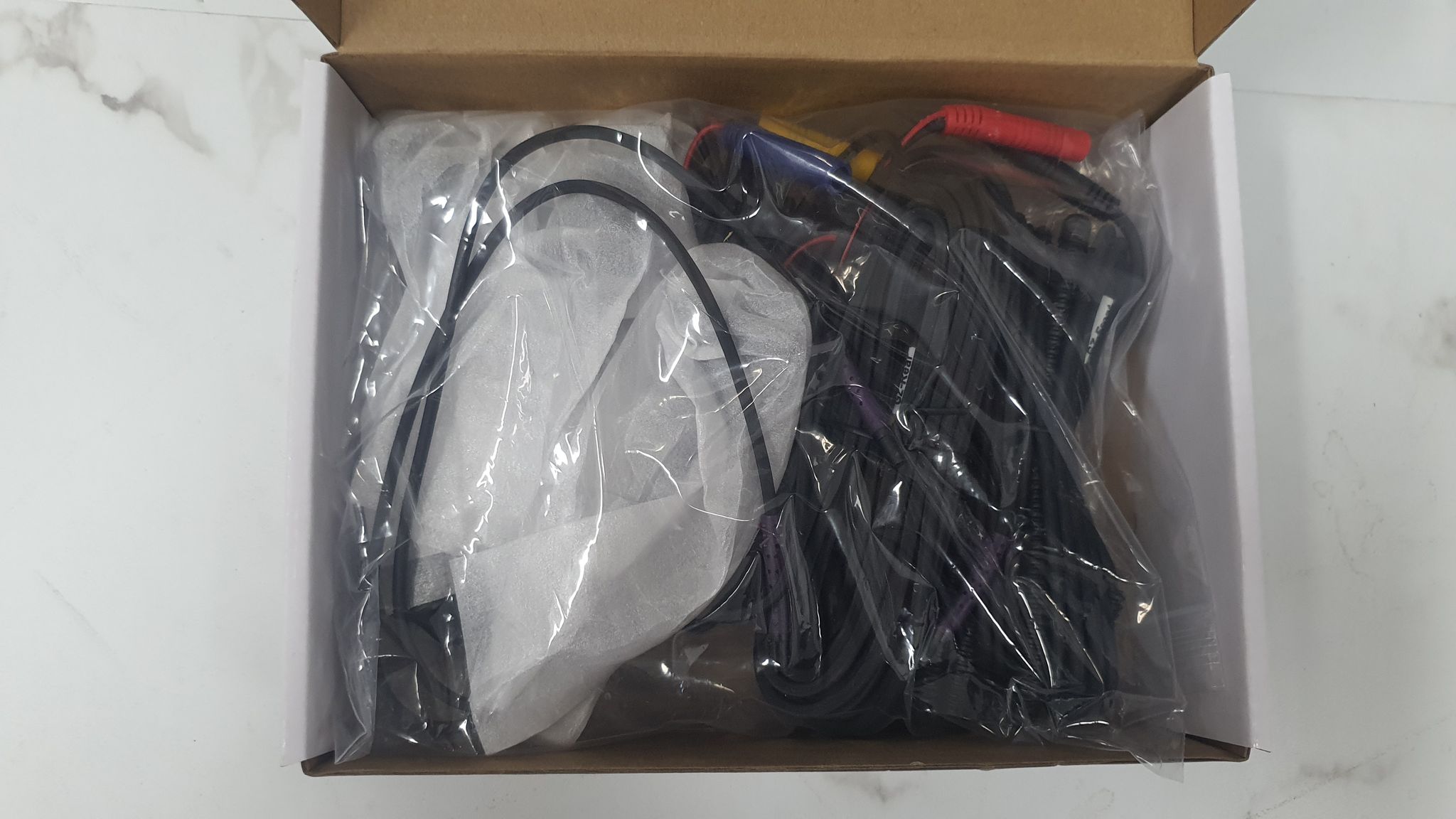

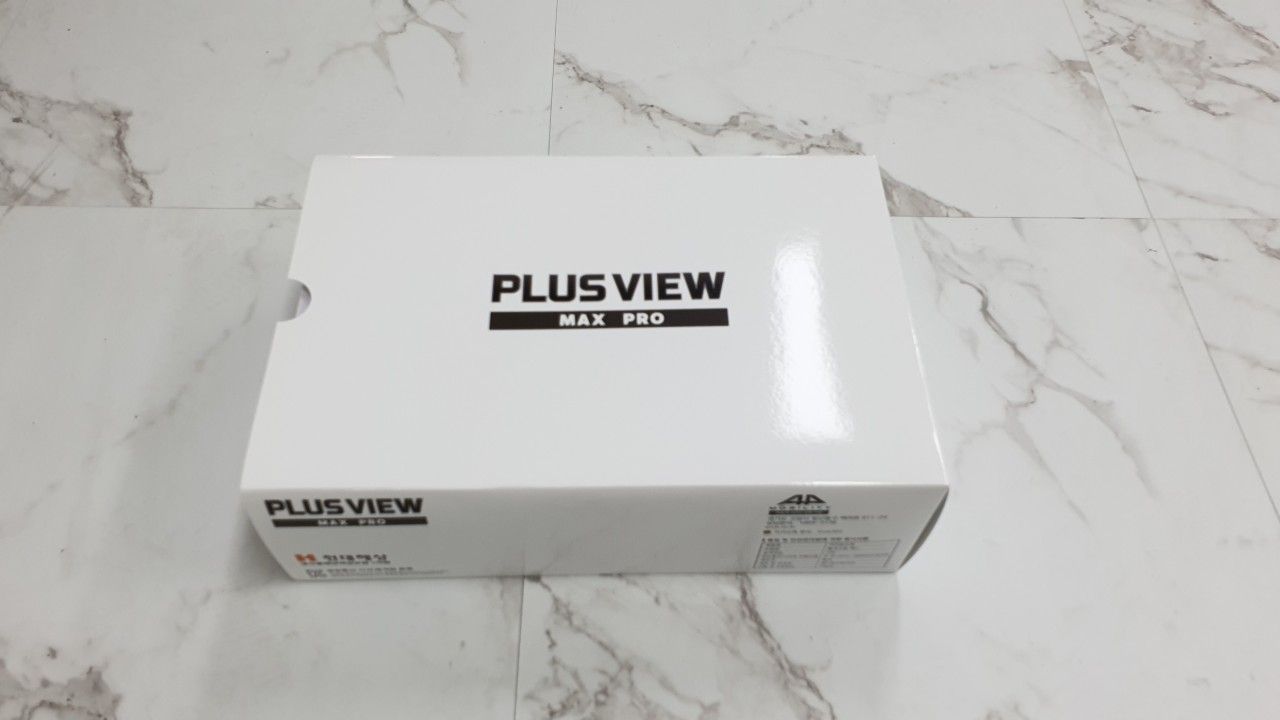

에이피모빌리티 상품은 플러스뷰 맥스프로, 플러습 맥스 모두 동일한 방식으로 포장됩니다

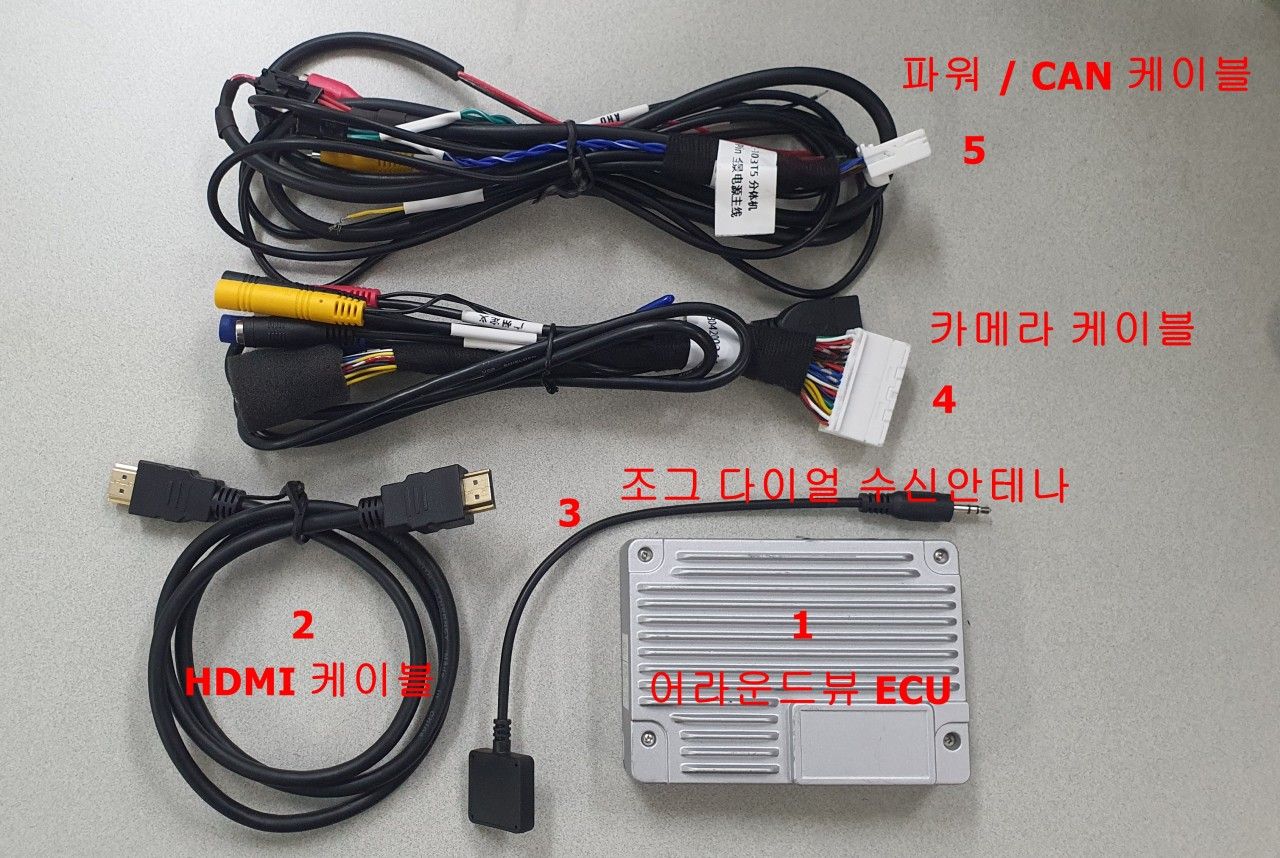

맥스 상품구성
1. 맥스 어라운드뷰 본체
2. HDMI 케이블 - 인터페이스 연결에만 필요함(옵션)
3. 다이얼 수신 안테나 - 리모컨 조그 다이얼 사용시 사용됨(기본)

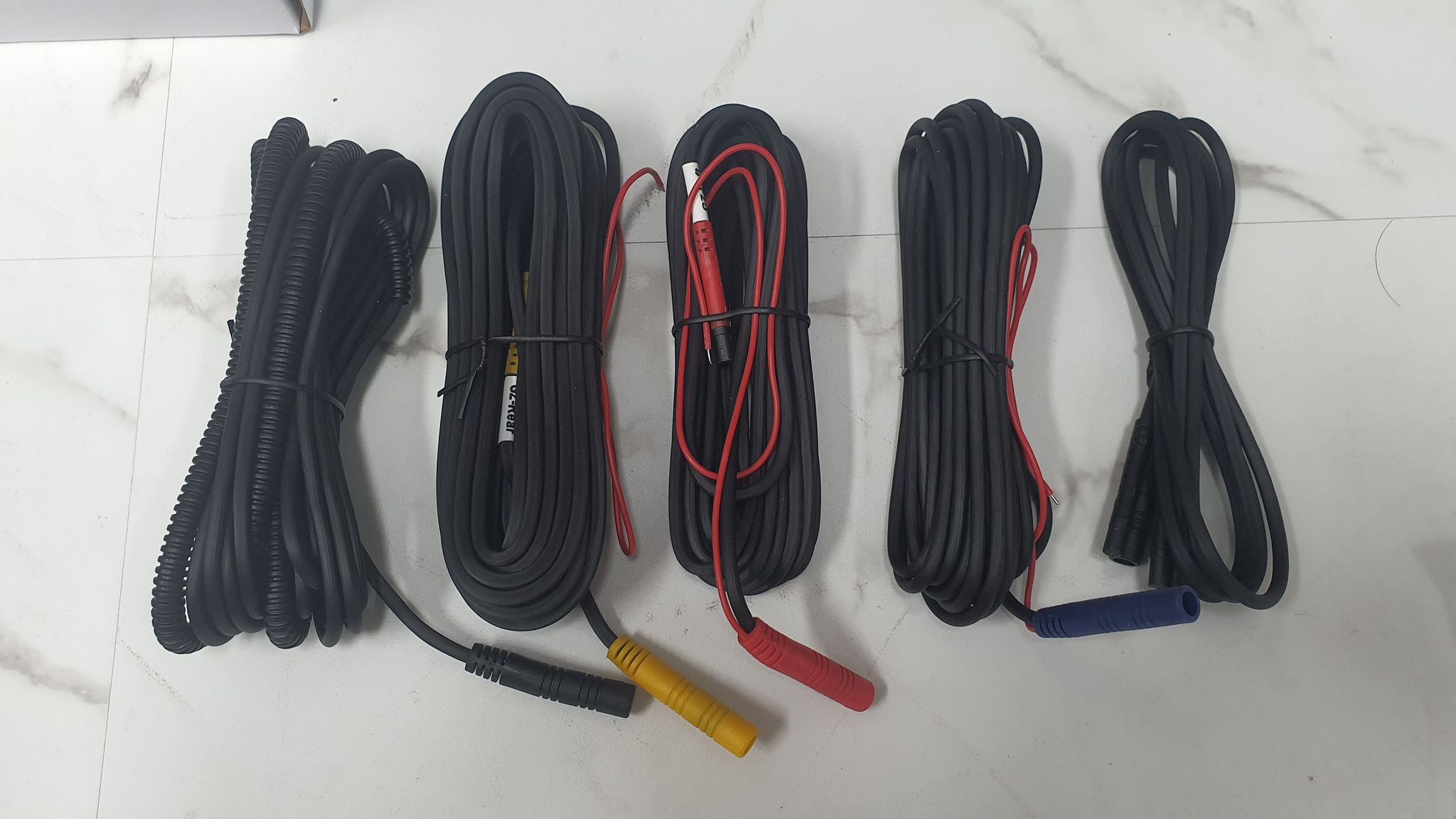

4. 카메라 커텍터 - 4개의 어라운드뷰 카메라 연결과 USB포트로 구성
5.파워, CAN 커넥터 - 어라운드뷰 전원과 데이터 통신배선 구성
(현재는 4번과 5번이 결합된 하나의 상품으로 제공됩니다)
•

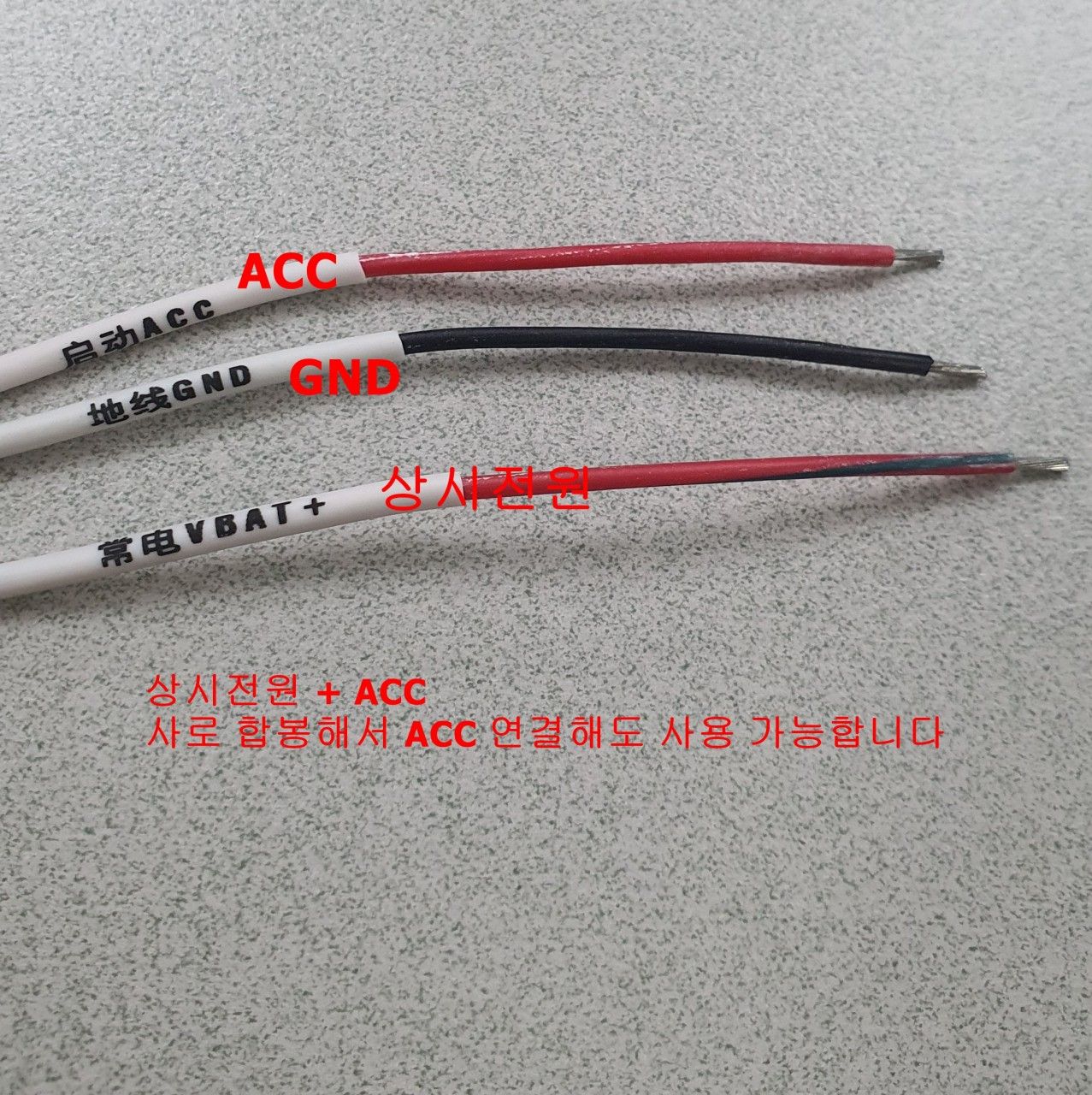

상시전원 - 자동차 상시전원과 연결
•
ACC - 키를 ACC 로 돌렸을때 나오는 전원에 연결
•
GND - 자동차 차체에 연결 또는 GND포인트에 연결
•

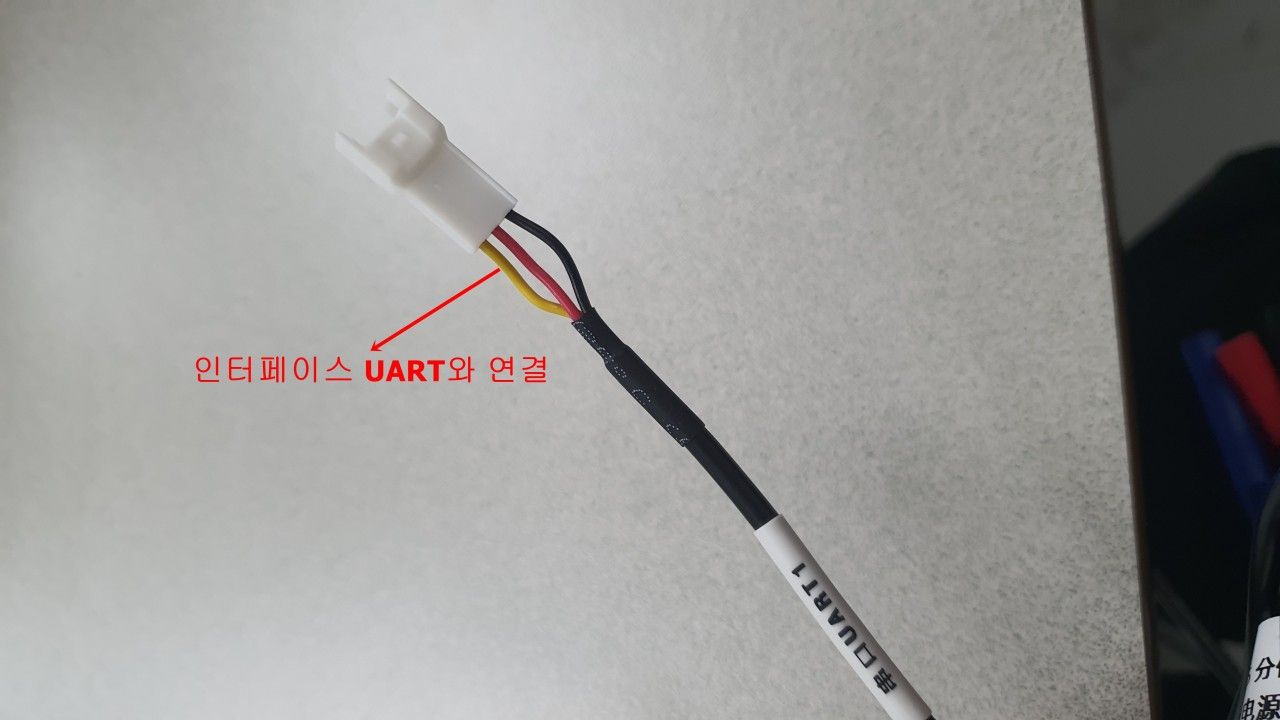

UART 배선(적색) - 인터페이스 또는 모니터 UART 또는 TX 배선에 연결
•

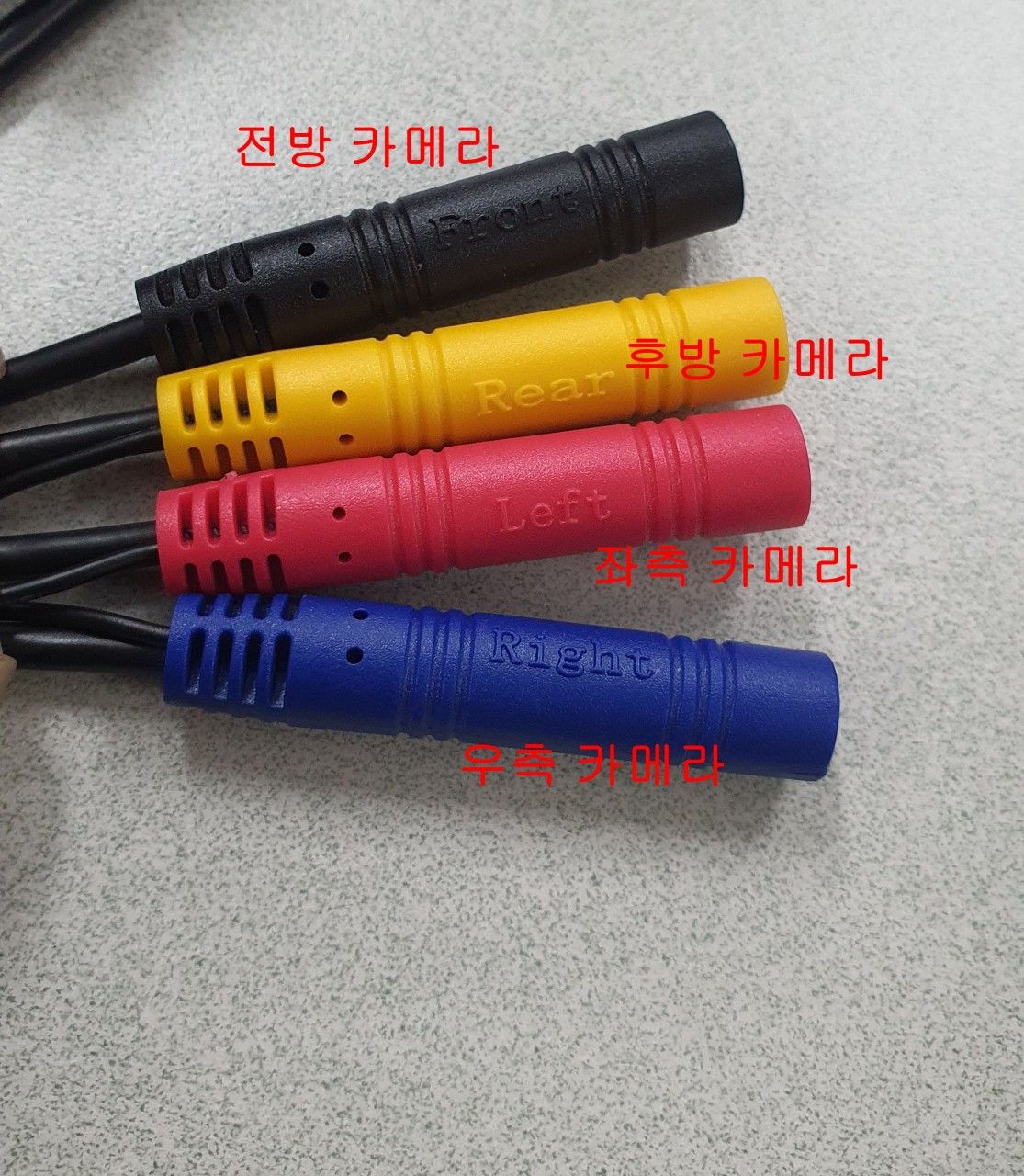

카메라 배선을 색상에 맞게 연결합니다
단, 좌우 카메라 배선을 바꿔서 작업할 수 있으니 카메라 영상을 확인하면서 작업합니다
•
사이드 카메라 설치부품
사이드카메라 설치시 22.5mm 홀쏘로 타공하고 카메라를 설치합니다
작업환경에딸 두가지의 고정고무를 선택해서 작업해주세요
•

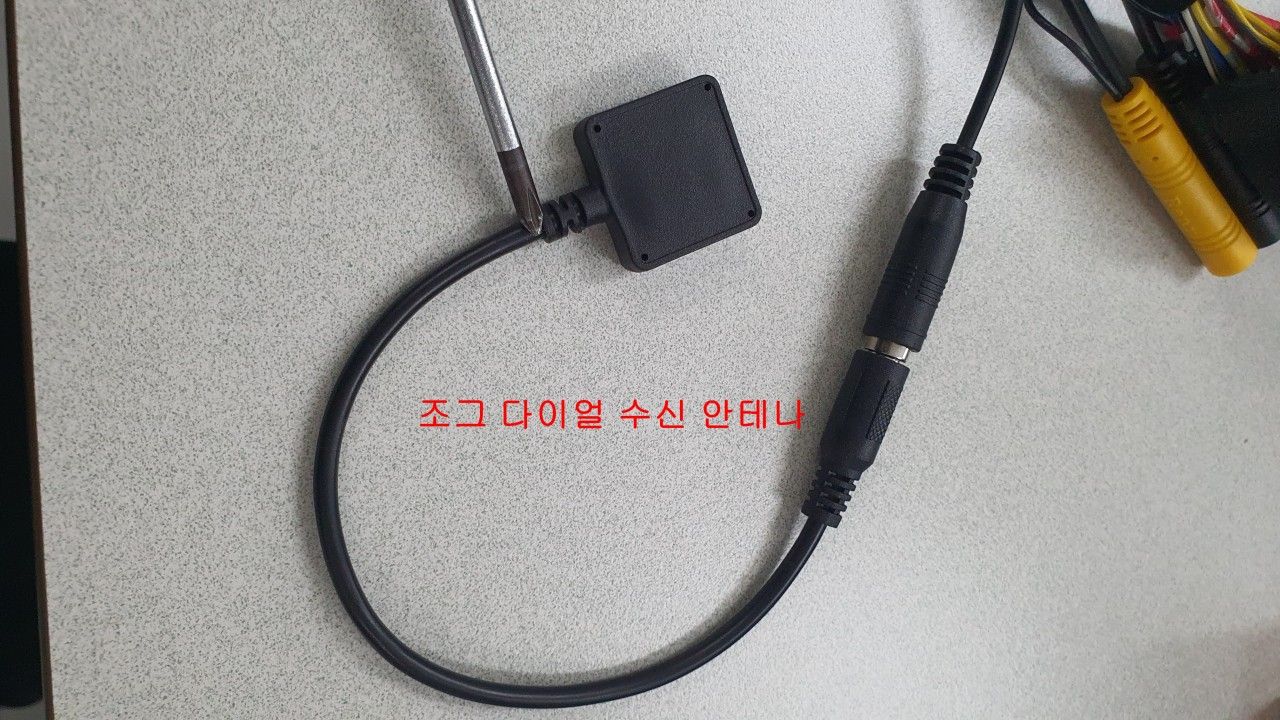

리모컨 수신부 안테나
4번 카메라 커넥터에 있는 3.5파이 포트에 연결합니다
•

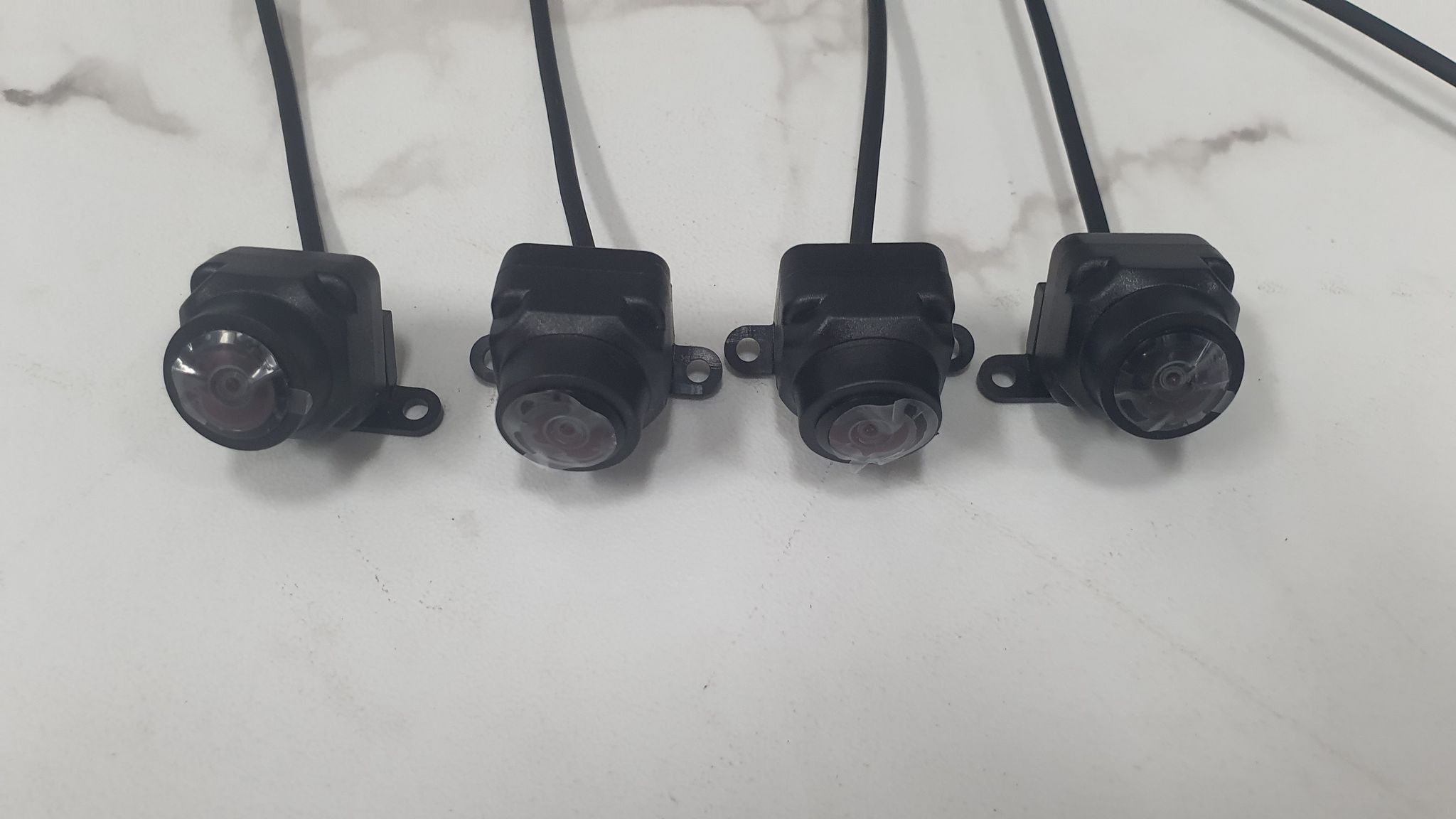

카메라 구성
•
전방카메라, 후방카메라, 사이드카메라 등 총 4개로 구성되었음.
•

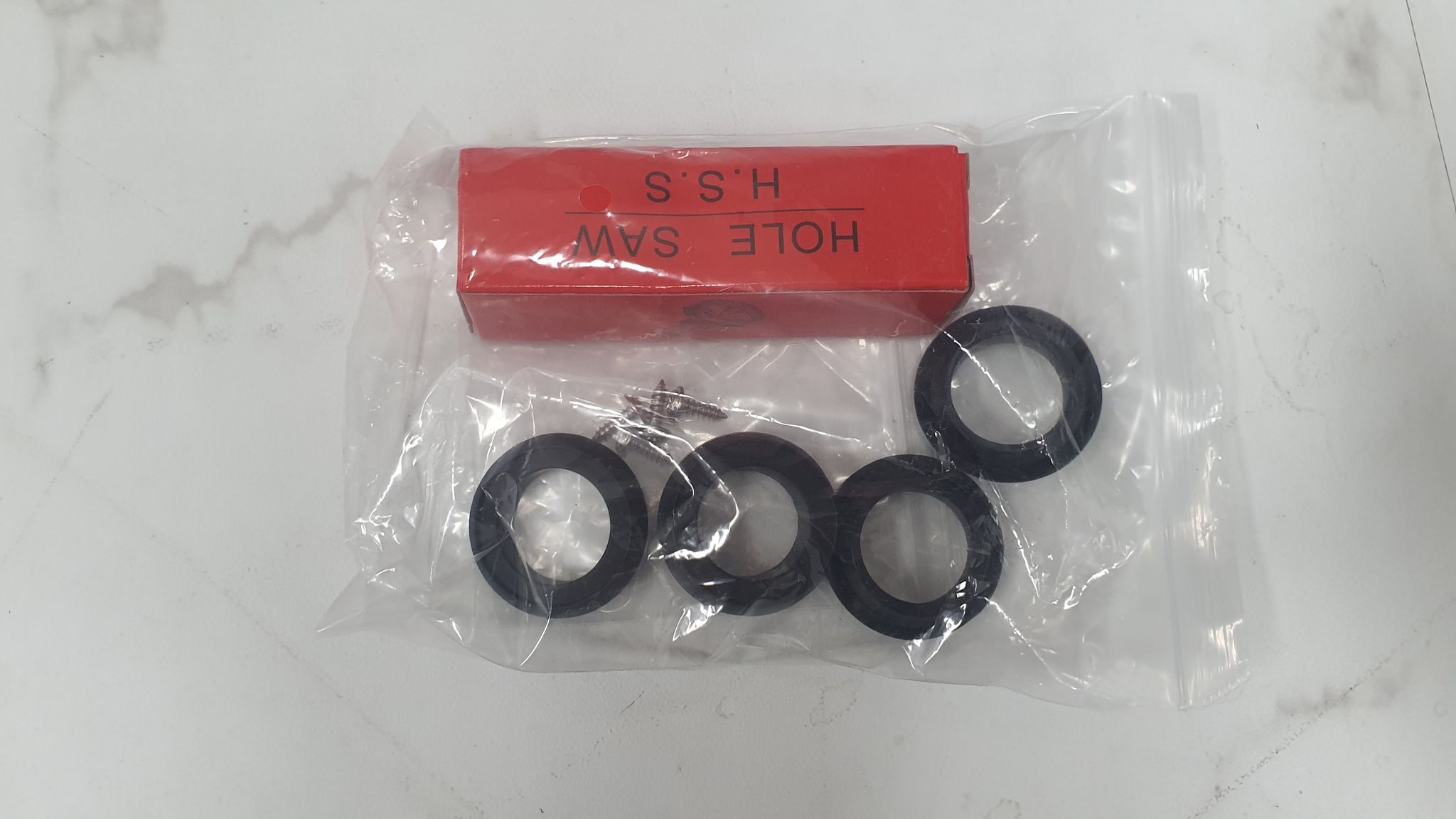

22.5mm 홀쏘와 4개의 사이드카메라 라바로 구성되었음(작업시 선택사항)
•
리모컨 셋팅 방법

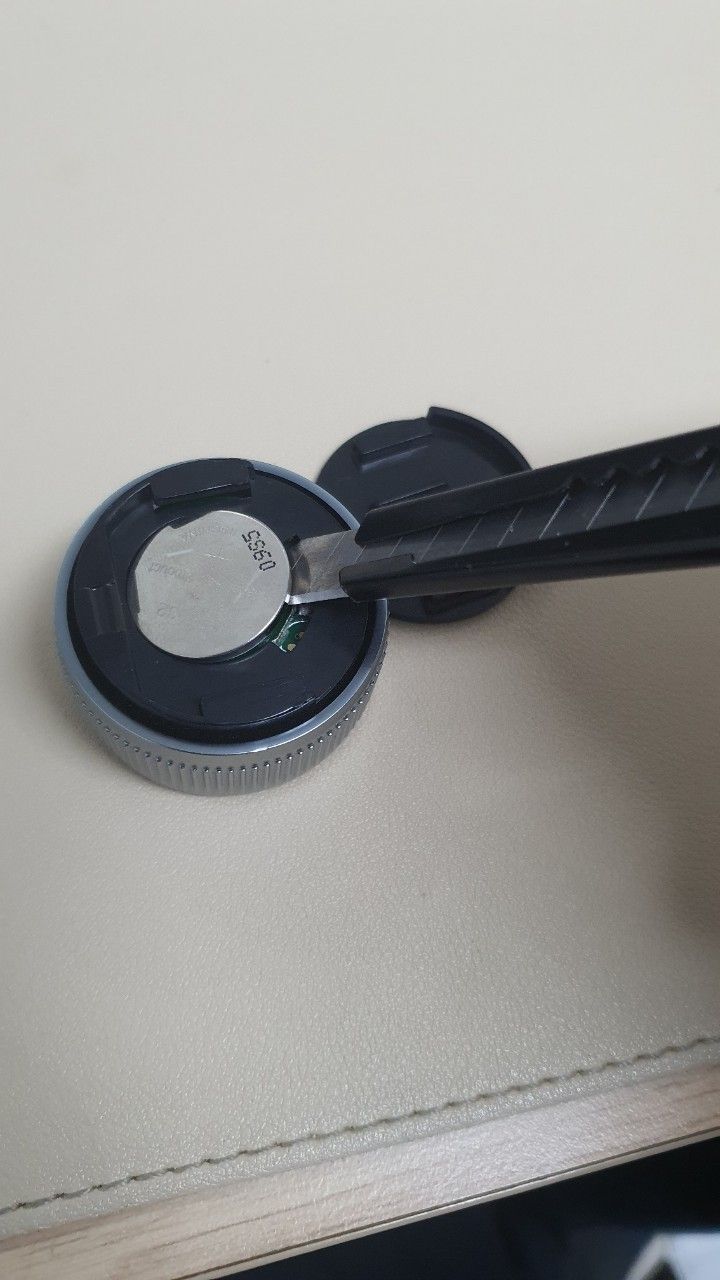

리모컨 커버를 분리한다
내장배터리를 제거한다
리모컨을 딸깍하고 누른 상태에서 배터리를 삽입한다
4~5초 후 리모컨을 다시 눌러서 테스트한다

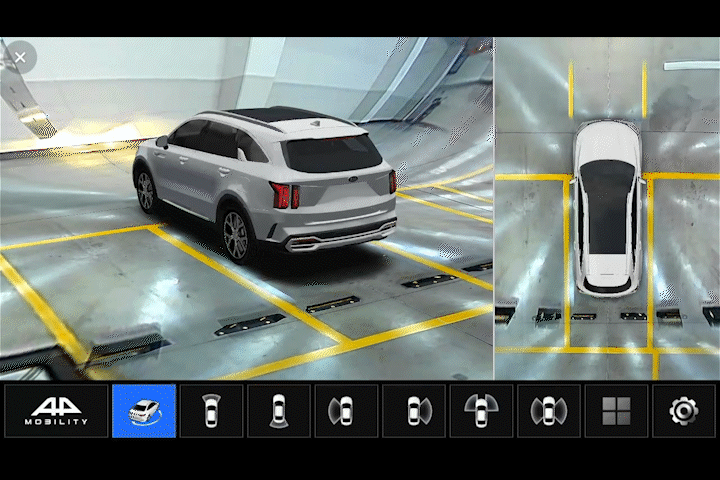

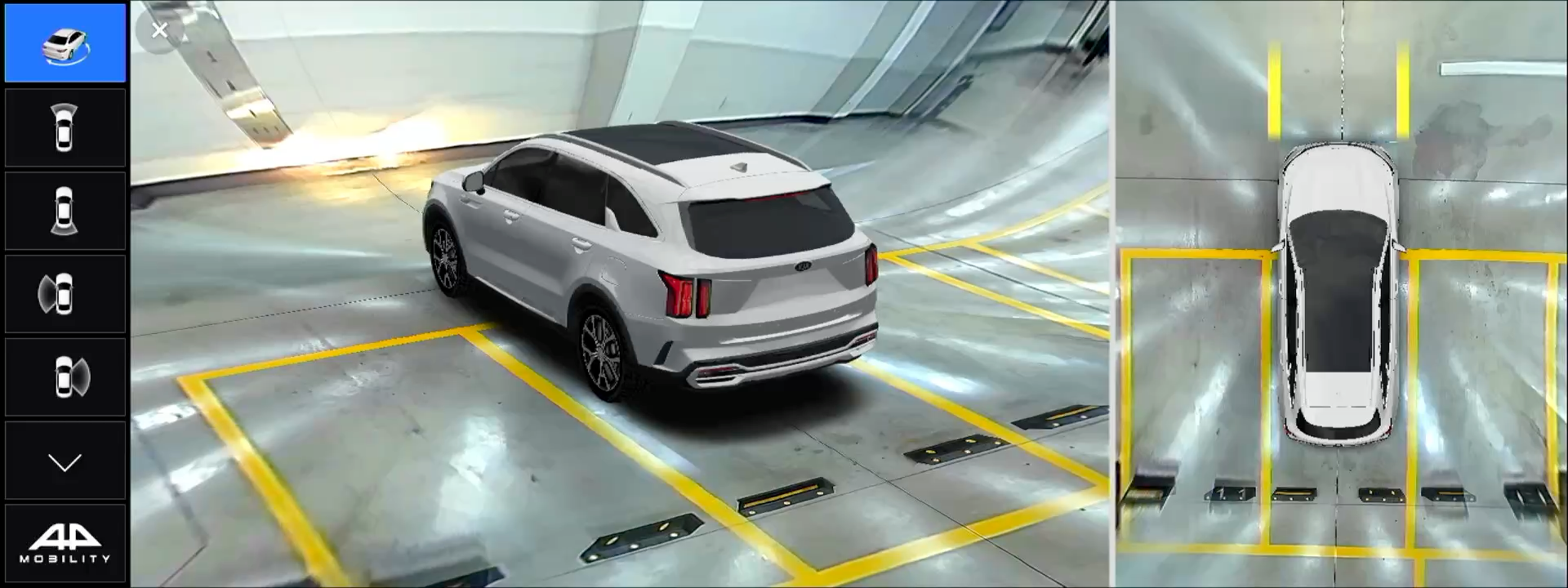

뷰 모드 종류
1.
일반뷰(가로형) 모드 1280*720
2.
와이드뷰(세로형) 모드 1920*720
3.
르노형뷰 모드 768*1024
해당 뷰 모드는
설정 - 시스템 - 인스톨 설정 - 1032 - 화면 레이아웃 설정
여기에서 임의로 선택 가능합니다

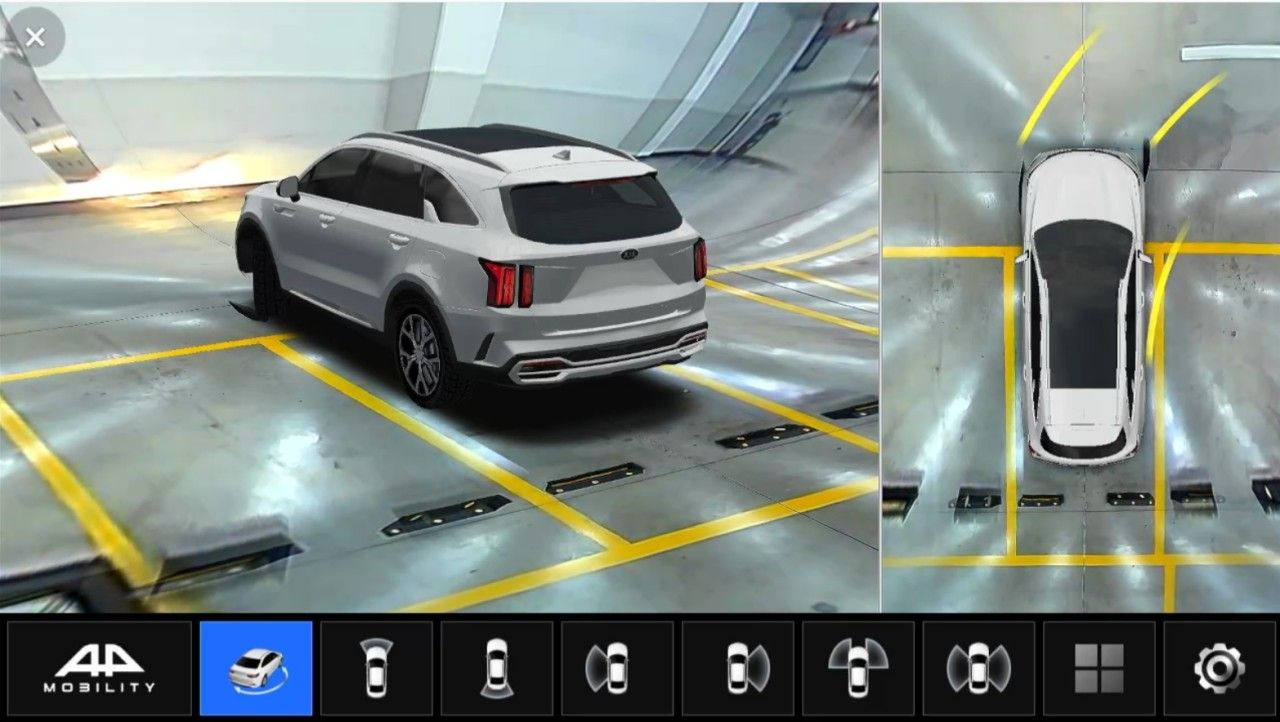

1.
일반뷰(스탠다드) 모드 - 와이드모니터가 아닌경우 지원됩니다 1280*720
_%EB%AA%A8%EB%93%9C_1.png&blockId=23eec0d0-44c3-80ee-b804-ea2999b847fb)
2.
와이드뷰(가로뷰) 모드 - 모니터 지원 여부에따라 지원됩니다 1920*720
3.
르노형뷰 모드 - 르노 차종(세로형 모니터)에 적용되는 전용 뷰 모드 - 768*1024
