SKEY 제품 설치 후 검증 방법
설치 완료 되셨습니까? 수고하셨습니다. 설치 후 검증을 진행하겠습니다. 첫 번째 - 제품 설치 검증 [ 부저음 소리 ]
두 번째 - 자동차 동작 확인 [ 작동 확인 ]
첫 번째 - 제품 설치 검증 [부저음]설치가 완료된 후 전원을 연결하면 최초 부저음으로 설치 검증을 수행합니다. 제품 분류 l 제품 유형 l 차종별 l번(딥 스위치)과 CAN 케이블이 잘 연결되어 있는지 부저음을 통해 확인합니다.
두 번째 - 동작확인 [자동차]•
장착 시 전원 [9번 배선_B+] 의 경우 퓨즈박스에 장착하셔도 무방합니다.
•
장착 매뉴얼에 따른 정확한 케이블 연결 후 부저음이 맞는지 체크 부탁드립니다.
•
자동차의 설정 중 웰컴라이트 및 웰컴 기능은 모두 ON 해주셔야 합니다.
•
워크어웨이락 기능이 탑재된 차종은 워크어웨이락 꺼주셔야 오토윈도우 정상동작합니다.
•
설치 후 동작 테스트 방법
•
장착완료 후 스마트키 소지 후 차량실내에 있을때 문이 잠길 경우
- 스마트키 소지 후 차량 탑승 후 창문열어서 도어캐치 버튼 1회 터치 :
- 잠기면서 삐 소리가 난다 : 키가 안에 있는데, 잠금신호가 나온다
[ 삐 소리 이후 잠김 시 : 피에조라인 점검] [ 잠기면서 삐소리 난다 : 도어캐치 라인 ]
-
부저음 구조
•
> | 상품구분 | 상품유형 | 딥스위치 | CAN 적합성 |
1.
상품분류 부저음
-> S KEY LITE : 짧게 1회 , 길게 1회
-> S KEY : 길게 2회
Plain Text
복사
2.
제품 유형 부저음
-> 현대 H-1 & H-100 : 짧게 1회
-> 현대 H-2 & H-200 : 짧게 4회
-> 기아 K-1 & K-100 : 짧게 2회
-> 기아 K-2 & K-200 : 짧게 5회
Plain Text
복사
3.
차량번호[딥스위치] 부저음
-> 1단위 : 짧게 1회 / 5단위 : 길게 1회
-> EX) 7: 길게 1회 , 짧게 2회
Plain Text
복사
4.
CAN 적합성
-> CAN 데이터 부적합 시 (비정상) : 짧게 4회
-> CAN 데이터 적합 시 (정상) : 부저음 없음
Plain Text
복사
5.
安裝完畢後蜂鳴聲示例

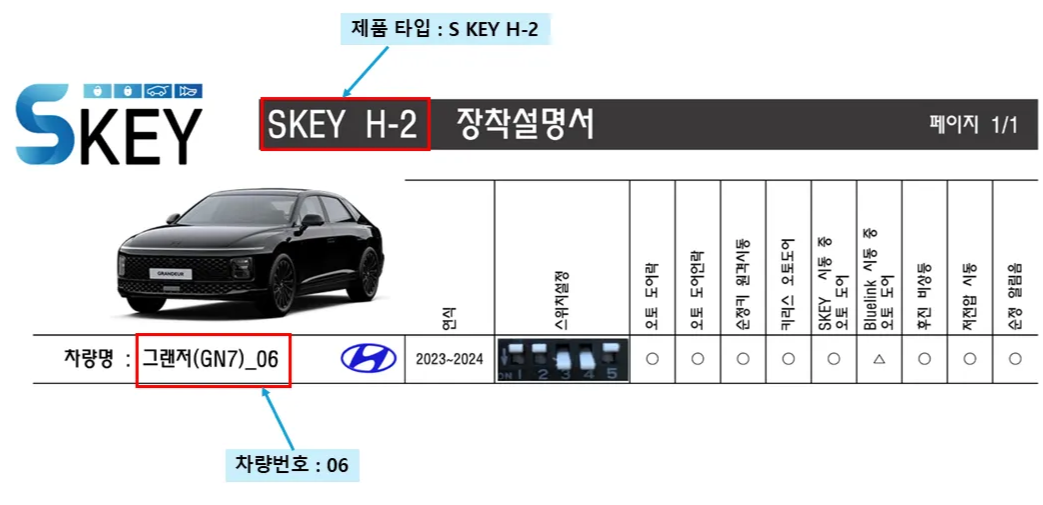

Hyundai TUCSON (NX4)_25 <- 차번호 25 [스위치설정] ㅣ [제품분류] S KEY ㅣ [모델분류] H-2
1. 상품분류 : S KEY - 길게 2회
2. 제품유형 : H-2 - 짧게 4회
3. 차량번호 : 25 - 길게 5회
4. CAN 적합성 : 정상 - 무음 / 비정상 - 짧게 x 4
ex) 정상 : 삐~~삐~~ ㅣ 삐삐삐삐 ㅣ 삐~~삐~~삐~~삐~~삐~~ ㅣ
비정상 : 삐~~삐~~ ㅣ 삐삐삐삐 ㅣ 삐~~삐~~삐~~삐~~삐~~ ㅣ 삐삐삐삐
