카니발 KA4 PE 2024~ (with HEV)

장착설명서 다운로드
디지털키 유무에 따라 구분됩니다.
[카니발 (NKA4) 2024년~]
카니발(KA4)디X 2024 K-2,K-200 20250503트렁크제어추가본.PNG
1121.6KB
카니발(KA4)디O 2024 K-2,K-200 20250503트렁크제어추가본.PNG
1120.1KB
[카니발 (KA4)HEV]
카니발(KA4)HEV디X 24~ S KEY_LITE K-2,K-200_20250314 복사.png
1040.5KB
카니발(KA4)HEV디O 24~ S KEY_LITE K-2,K-200_20250314 복사.png
1040.7KB
카니발HEV(KA4)버튼 24~ SKEYEV_20250513.PNG
1274.9KB
카니발HEV(KA4)터치 24~ SKEYEV_20250513.PNG
1274.0KB
다운로드 없이 이미지 미리 보기는 하단으로 스크롤 해주세요!
S KEY MANUAL [기능설정 보러가기]
S KEY 기능 추가 [VER.2 250501]
- 윈도우에볼루션 [ 환기모드/전체열기/전체닫기 ]
- 2열도어 열림 자동 비상등
기존 S KEY LITE 구매자분들 중 모듈만 변경 [S KEY LITE → S KEY] 시 즉시 기능 적용
장착 전 주의사항
차종에 맞는 모듈 스위치 설정 [ 1~5 ]
매뉴얼에 없는 배선(케이블)은 사용하지 않습니다.
배선 연결 시 접촉 불량이 없도록 확실하게 결합
차량 시동을 꺼둔 상태에서 장착 진행
장착 후 전원 연결 전 배선 재 확인
전원 연결 시 운전석 도어 오픈 상태에서 전원 연결
기능 테스트
카니발(NKA4) 2024년식~ K-2 & K-200[디지털키 유무 확인] 장착 설명서 보기 _ 트렁크 연결 250503
[디지털키 미적용]
[디지털키적용]
카니발(KA4)HEV K-2 & K-200[디지털키 유무 확인] 장착 설명서 보기 _ 트렁크 연결 250503
[디지털키미적용]
[디지털키적용]

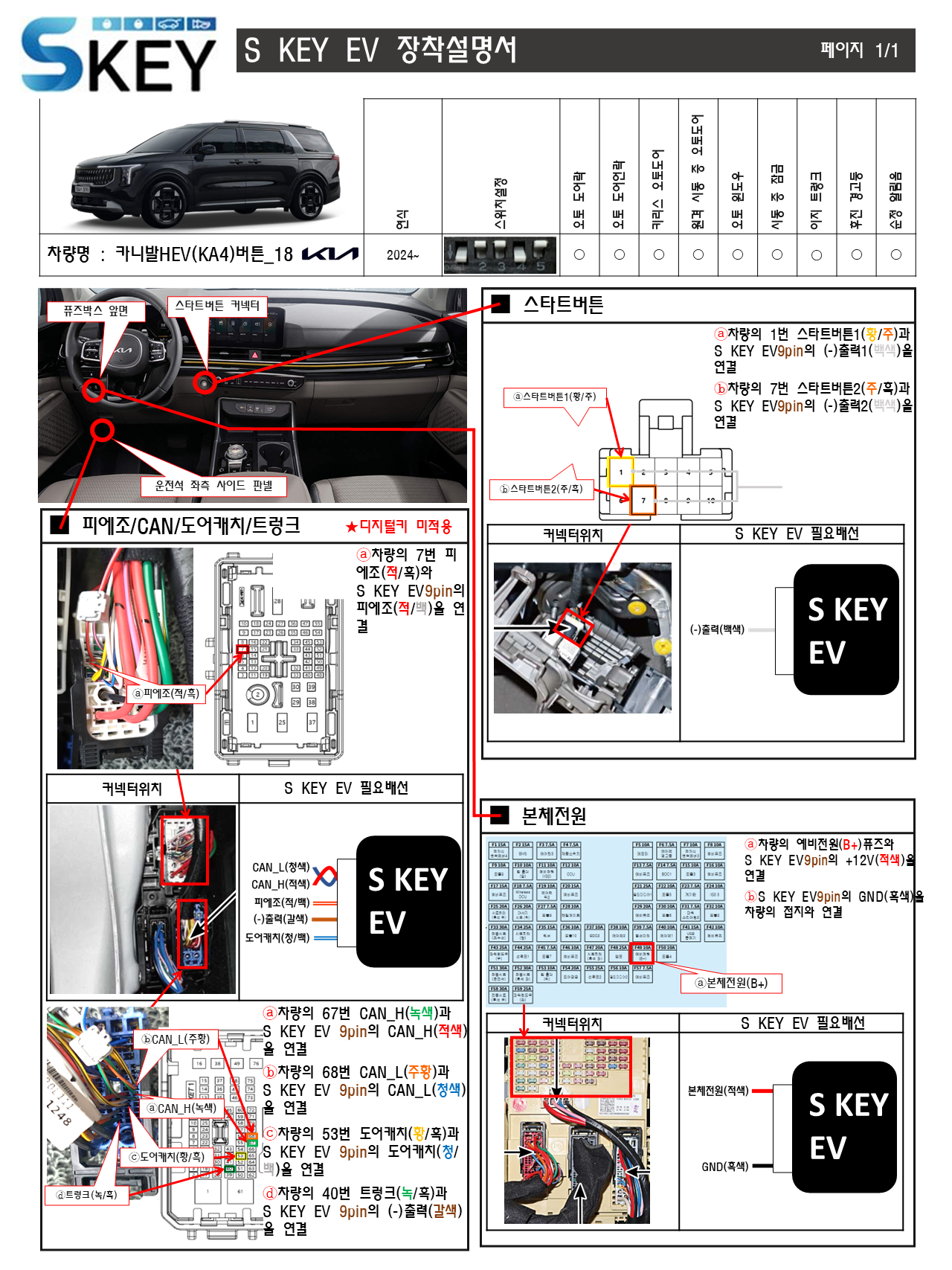

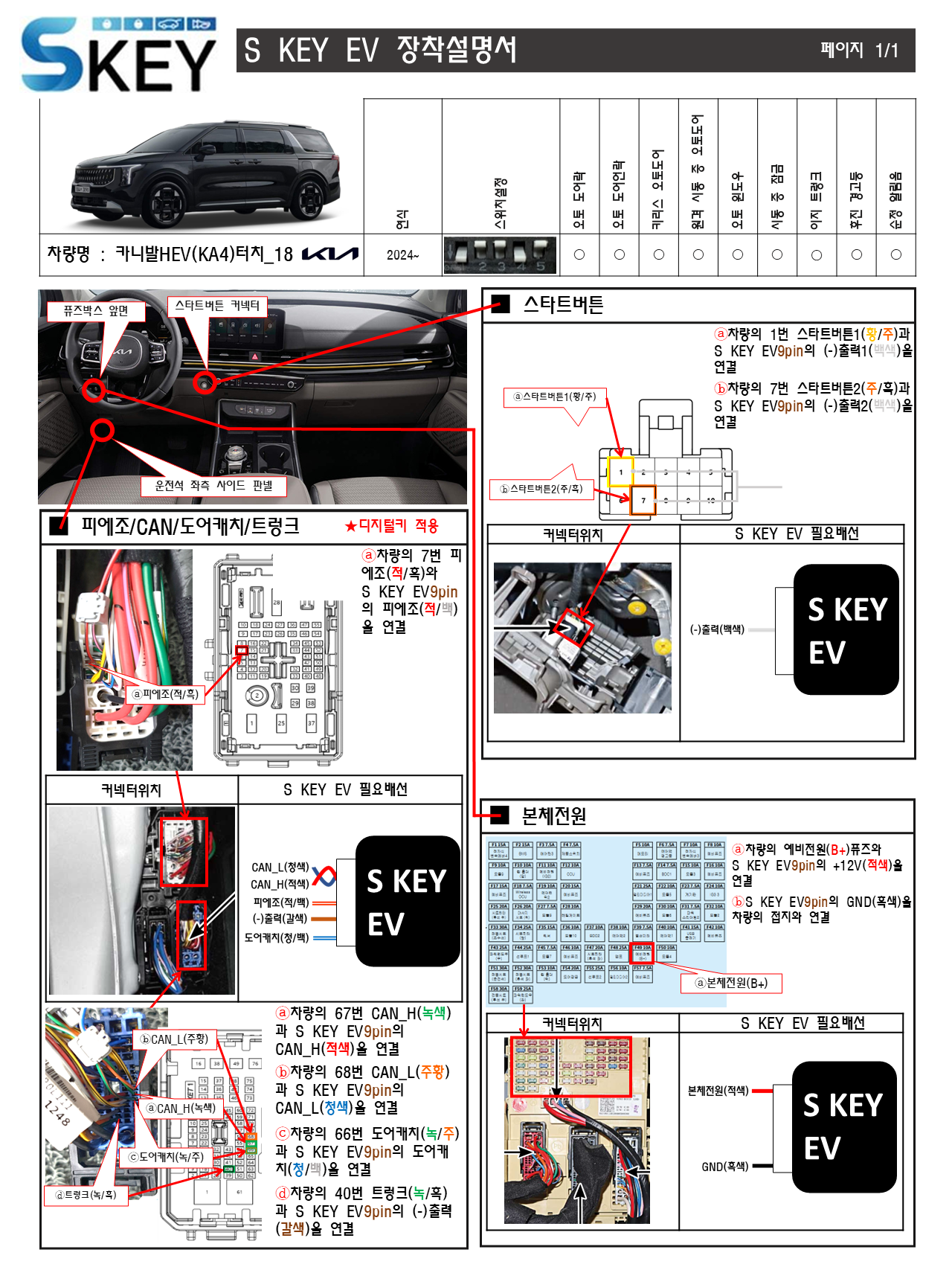

S KEY EV 장착 설명서 보기
[디지털키 미적용]
[디지털키 적용]
